给排水及采暖工程施工组织设计

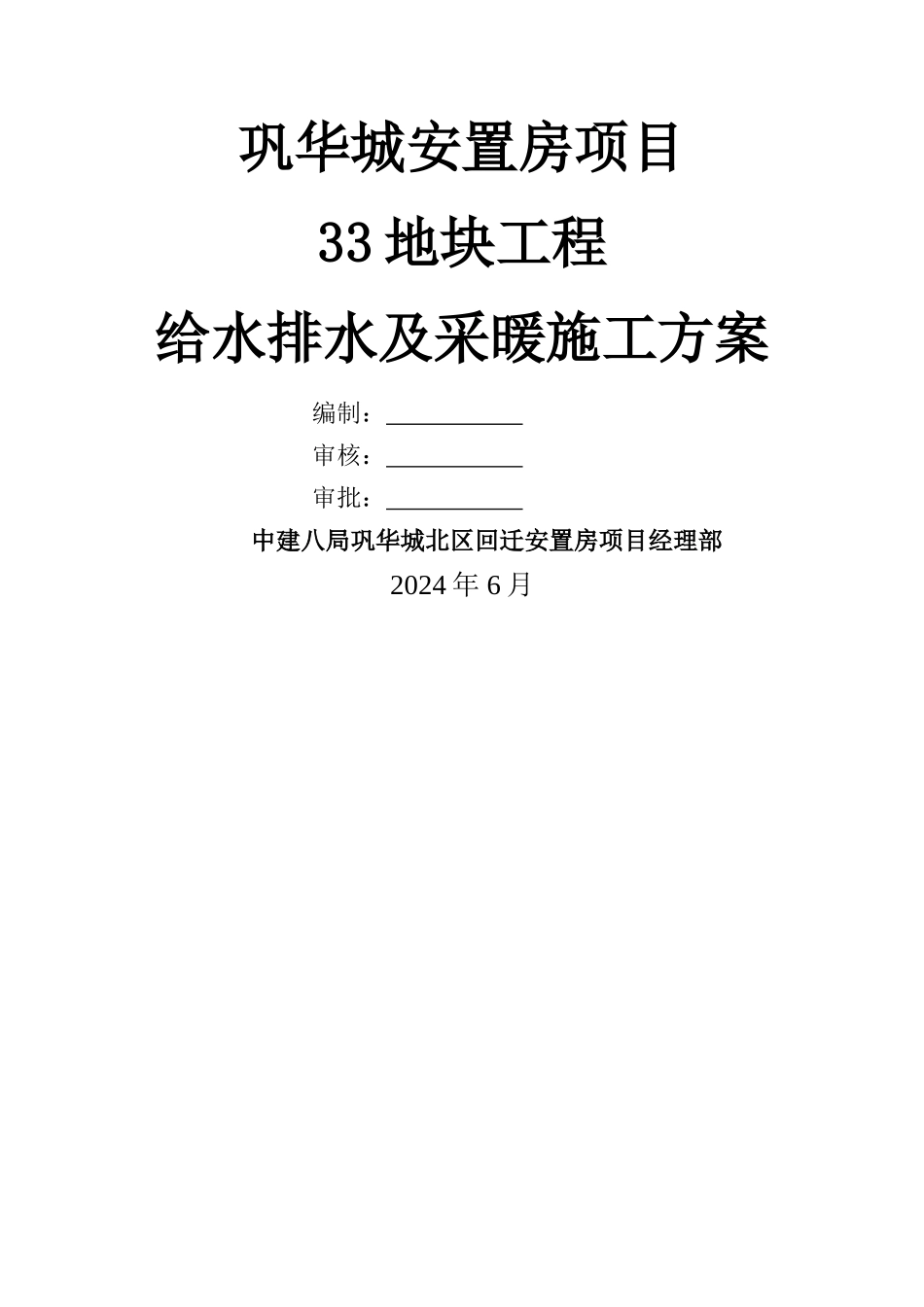

给排水及采暖工程施工组织设计_第1页
1/34

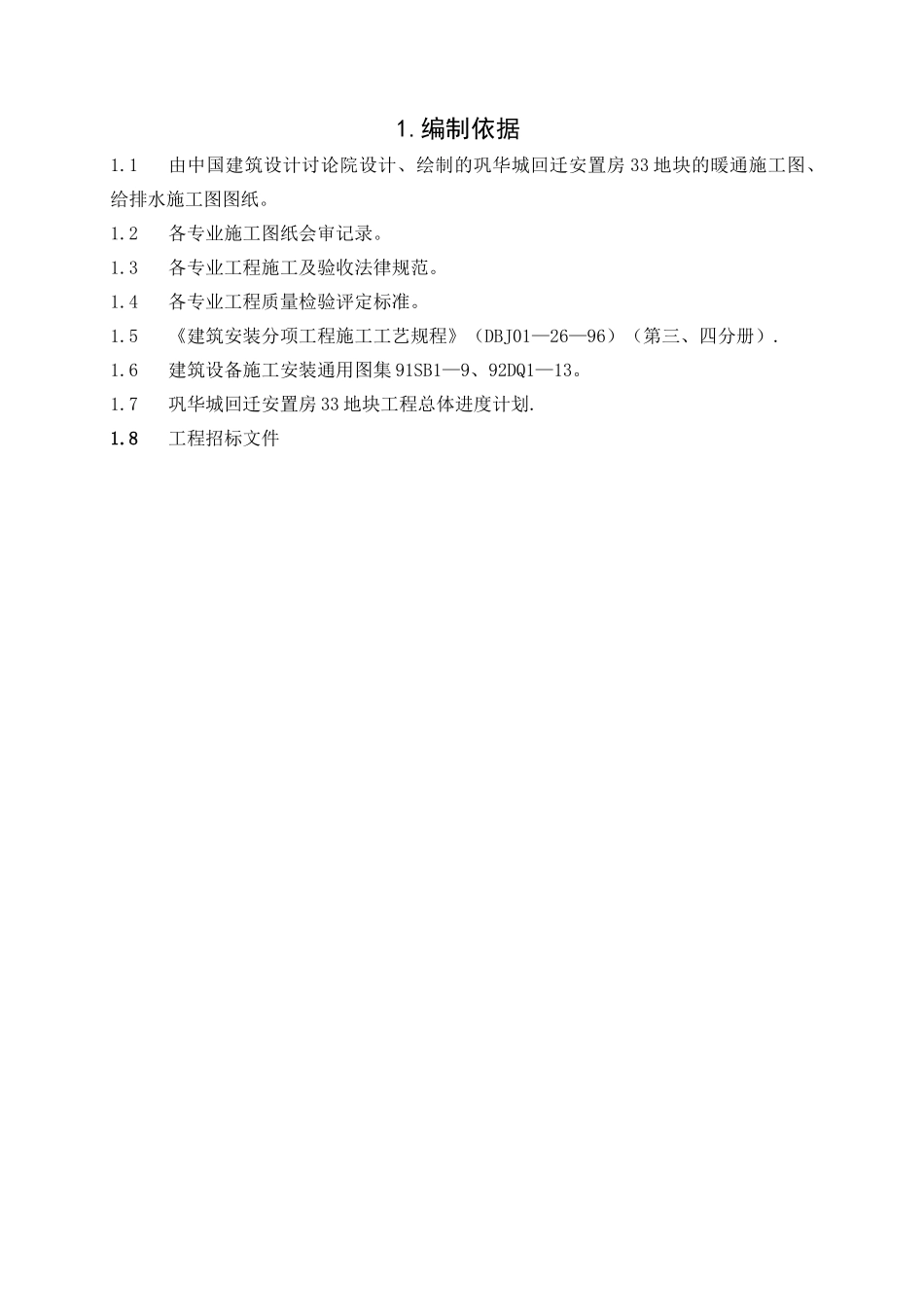

给排水及采暖工程施工组织设计_第2页
2/34

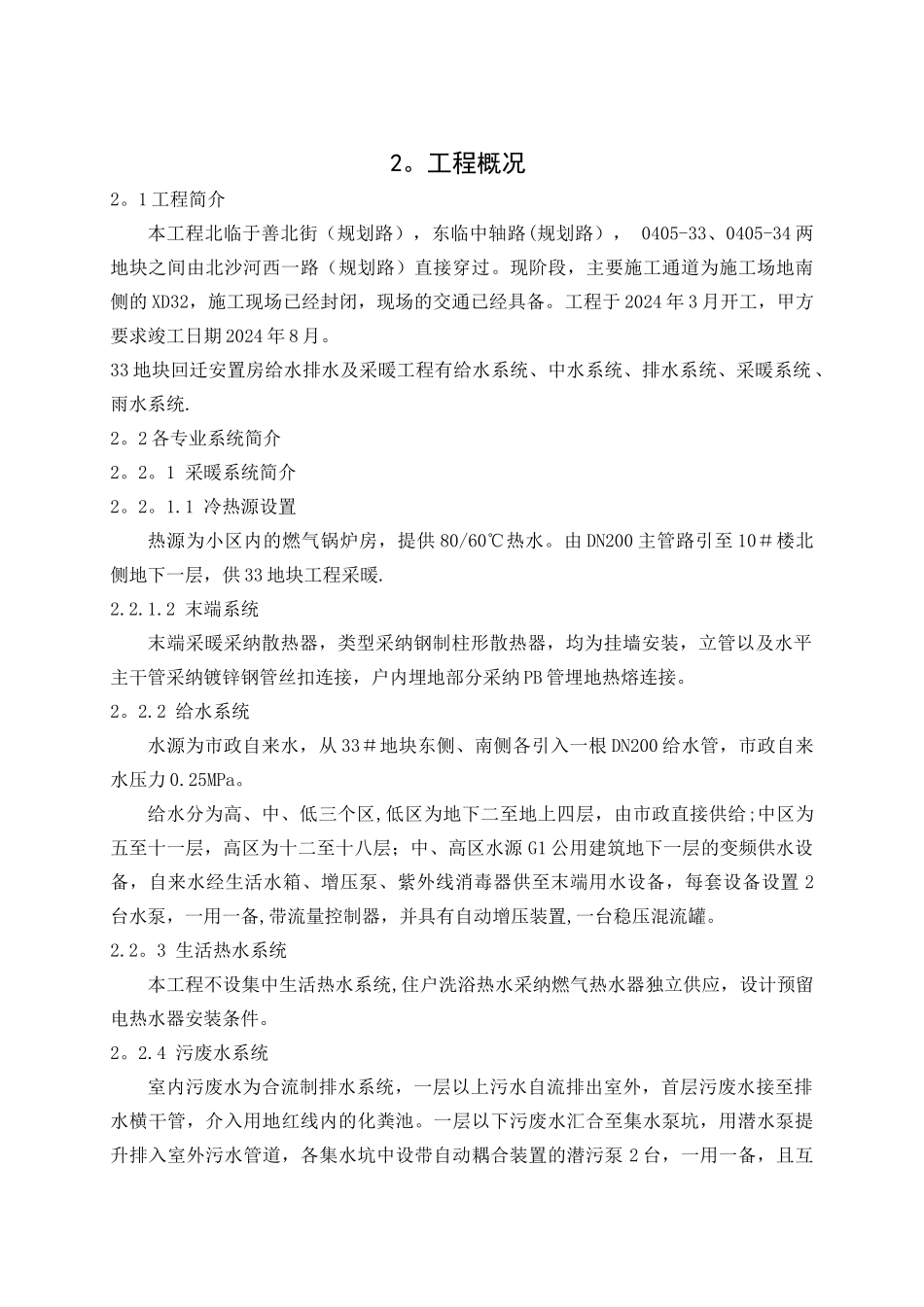

给排水及采暖工程施工组织设计_第3页
3/34
巩华城安置房项目33 地块工程给水排水及采暖施工方案编制: 审核: 审批: 中建八局巩华城北区回迁安置房项目经理部2024 年 6 月1.编制依据1.1由中国建筑设计讨论院设计、绘制的巩华城回迁安置房 33 地块的暖通施工图、给排水施工图图纸。1.2各专业施工图纸会审记录。1.3各专业工程施工及验收法律规范。1.4各专业工程质量检验评定标准。1.5《建筑安装分项工程施工工艺规程》(DBJ01—26—96)(第三、四分册).1.6建筑设备施工安装通用图集 91SB1—9、92DQ1—13。1.7巩华城回迁安置房 33 地块工程总体进度计划.1.8工程招标文件2。工程概况2。1 工程简介本工程北临于善北街(规划路),东临中轴路(规划路), 0405-33、0405-34 两地块之间由北沙河西一路(规划路)直接穿过。现阶段,主要施工通道为施工场地南侧的 XD32,施工现场已经封闭,现场的交通已经具备。工程于 2024 年 3 月开工,甲方要求竣工日期 2024 年 8 月。33 地块回迁安置房给水排水及采暖工程有给水系统、中水系统、排水系统、采暖系统 、雨水系统.2。2 各专业系统简介2。2。1 采暖系统简介2。2。1.1 冷热源设置热源为小区内的燃气锅炉房,提供 80/60℃热水。由 DN200 主管路引至 10#楼北侧地下一层,供 33 地块工程采暖.2.2.1.2 末端系统末端采暖采纳散热器,类型采纳钢制柱形散热器,均为挂墙安装,立管以及水平主干管采纳镀锌钢管丝扣连接,户内埋地部分采纳 PB 管埋地热熔连接。2。2.2 给水系统水源为市政自来水,从 33#地块东侧、南侧各引入一根 DN200 给水管,市政自来水压力 0.25MPa。给水分为高、中、低三个区,低区为地下二至地上四层,由市政直接供给;中区为五至十一层,高区为十二至十八层;中、高区水源 G1 公用建筑地下一层的变频供水设备,自来水经生活水箱、增压泵、紫外线消毒器供至末端用水设备,每套设备设置 2台水泵,一用一备,带流量控制器,并具有自动增压装置,一台稳压混流罐。2.2。3 生活热水系统本工程不设集中生活热水系统,住户洗浴热水采纳燃气热水器独立供应,设计预留电热水器安装条件。2。2.4 污废水系统室内污废水为合流制排水系统,一层以上污水自流排出室外,首层污废水接至排水横干管,介入用地红线内的化粪池。一层以下污废水汇合至集水泵坑,用潜水泵提升排入室外污水管道,各集水坑中设带自动耦合装置的潜污泵 2 台,一用一备,且互为备用,当一台泵来不及排水达到报警水位时,两台泵同时...
