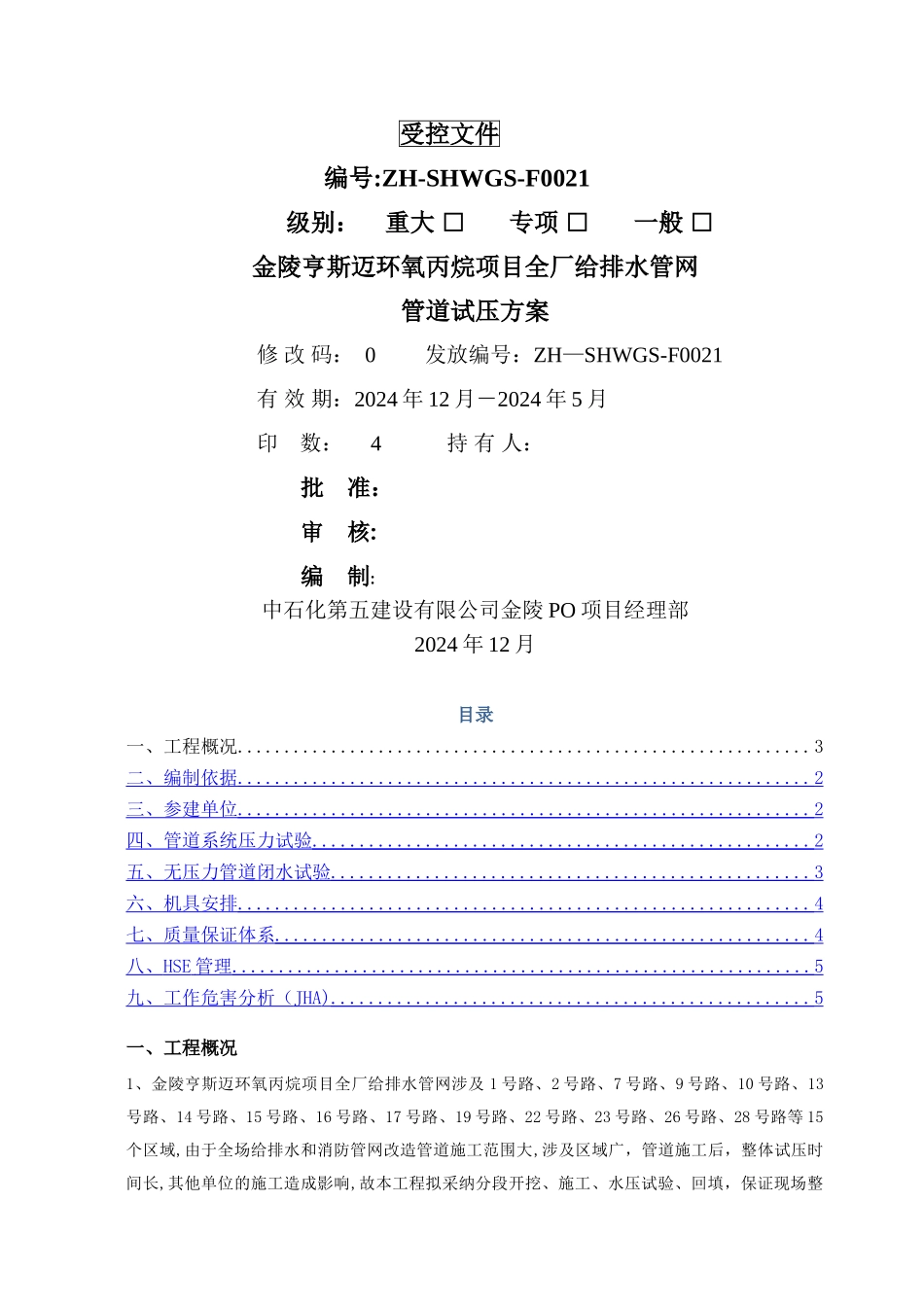

受控文件编号:ZH-SHWGS-F0021级别： 重大 □ 专项 □ 一般 □金陵亨斯迈环氧丙烷项目全厂给排水管网管道试压方案修 改 码： 0 发放编号：ZH—SHWGS-F0021有 效 期：2024 年 12 月－2024 年 5 月印 数： 4 持 有 人：批 准：审 核:编 制:中石化第五建设有限公司金陵 PO 项目经理部2024 年 12 月目录一、工程概况.............................................................3二、编制依据 ............................................................. 2 三、参建单位 ............................................................. 2 四、管道系统压力试验 ..................................................... 2 五、无压力管道闭水试验 ................................................... 3 六、机具安排 ............................................................. 4 七、质量保证体系 ......................................................... 4 八、 HSE 管理 .............................................................. 5 九、工作危害分析（ JHA ) ................................................... 5 一、工程概况1、金陵亨斯迈环氧丙烷项目全厂给排水管网涉及 1 号路、2 号路、7 号路、9 号路、10 号路、13号路、14 号路、15 号路、16 号路、17 号路、19 号路、22 号路、23 号路、26 号路、28 号路等 15个区域,由于全场给排水和消防管网改造管道施工范围大,涉及区域广，管道施工后，整体试压时间长,其他单位的施工造成影响,故本工程拟采纳分段开挖、施工、水压试验、回填，保证现场整体施工顺利进行，由于影响因素较多,本工程无法提前划分试压包，故本工程需按现场实际情况来划分试压。2、为最大限度降低现场安全风险，保证施工人员的人身安全，物资、设施等能够安全运行，施工作业过程有序、实现金陵亨斯迈环氧丙烷项目全厂给排水管网工进度目标、安全目标、质量目标，特编制此方案。本方案适用于金陵亨斯迈环氧丙烷项目全厂给排水管网给排水管道试压.3、由于全厂给排水管网阀门、法兰等未设计完成,管道试压后即进行防腐回填，待阀门、法兰等设计完成后再进行二次开挖，在试压后的管道上施工的焊口进行 100%无损检测.二、编制依据1金陵亨斯迈环氧丙烷项目给排水图纸和相关设计文件;2石油化工给水排水管道工程施工及验收法...
