给水用衬塑钢管道安装作业指导书

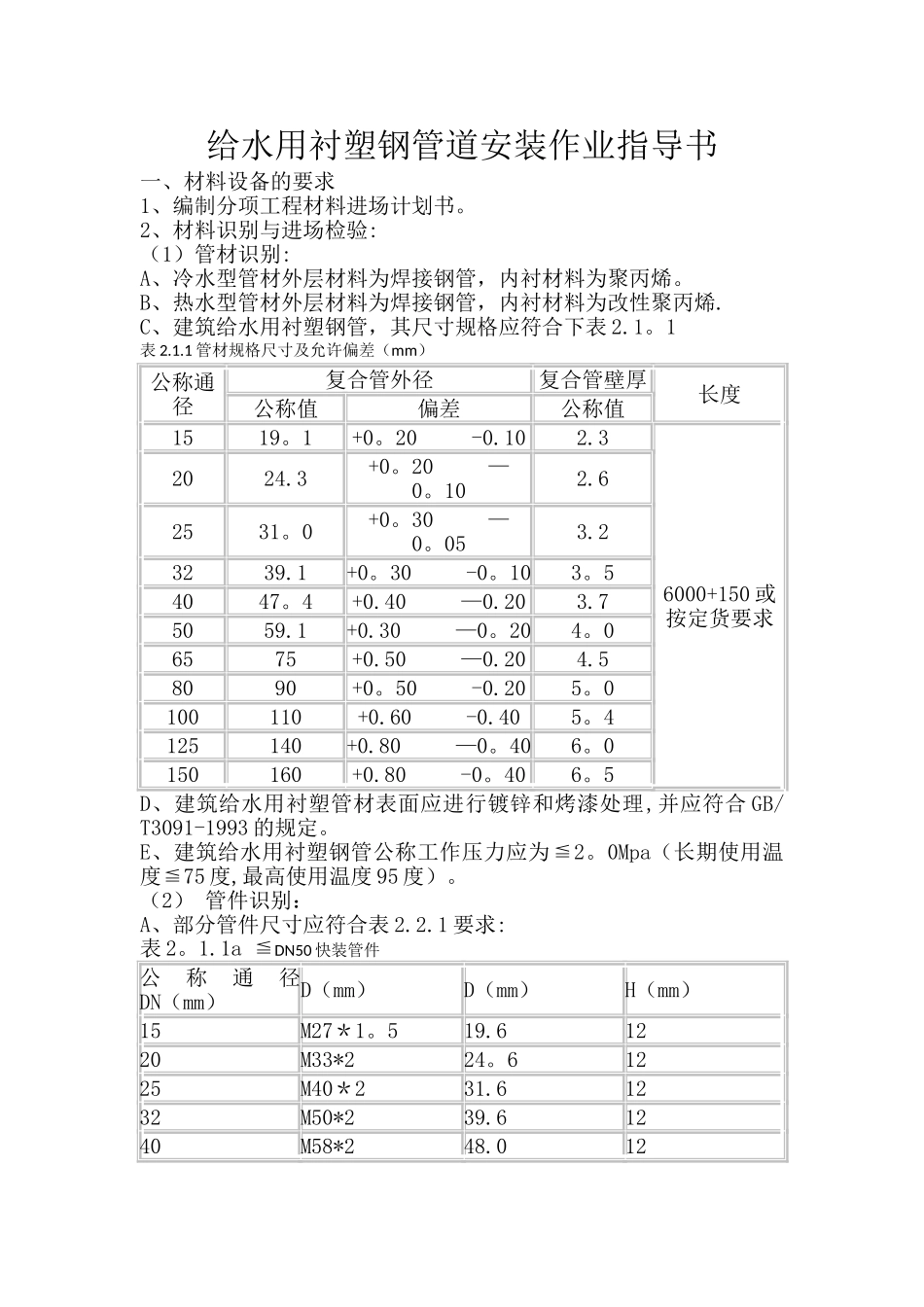

给水用衬塑钢管道安装作业指导书_第1页
1/6

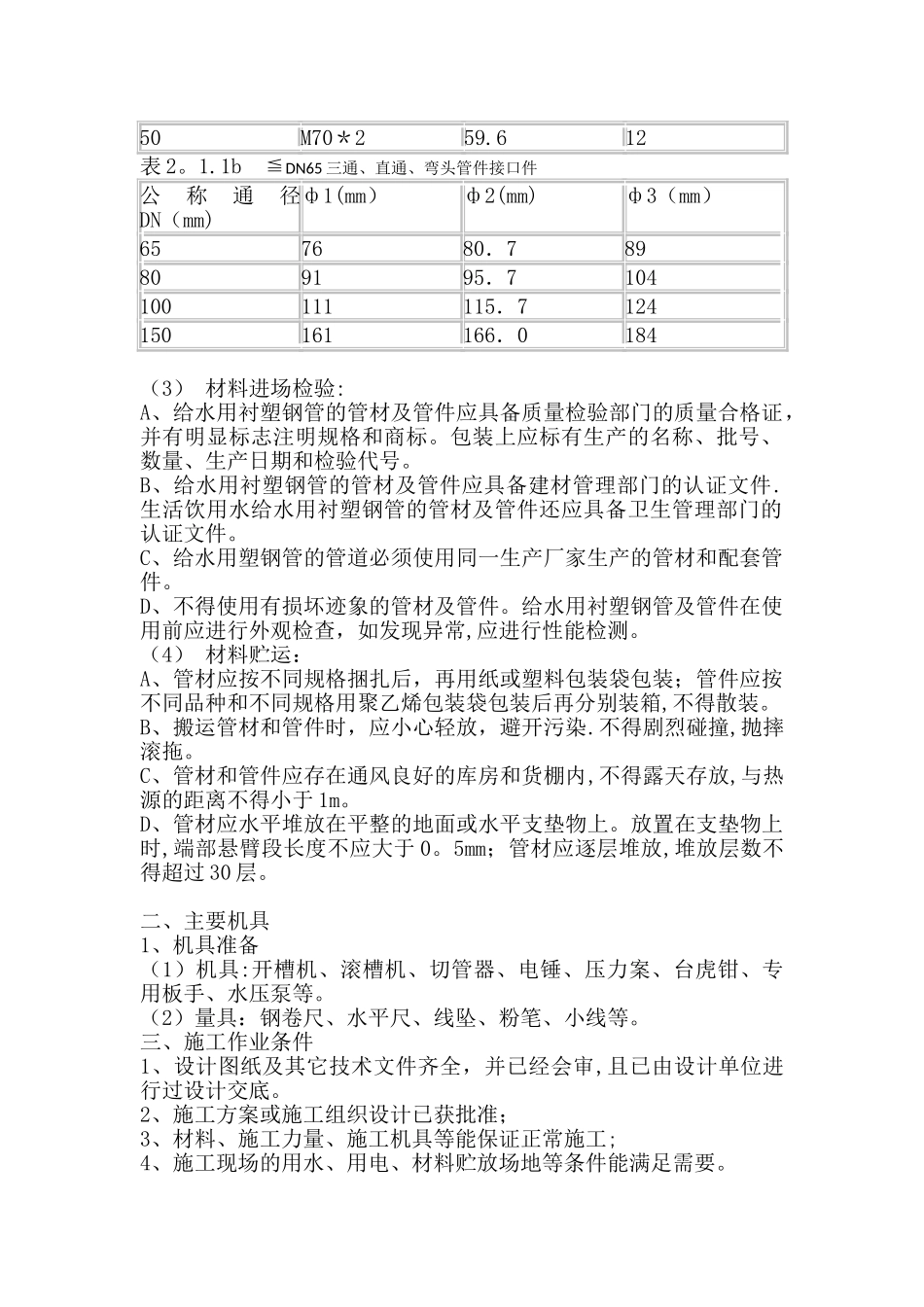

给水用衬塑钢管道安装作业指导书_第2页
2/6

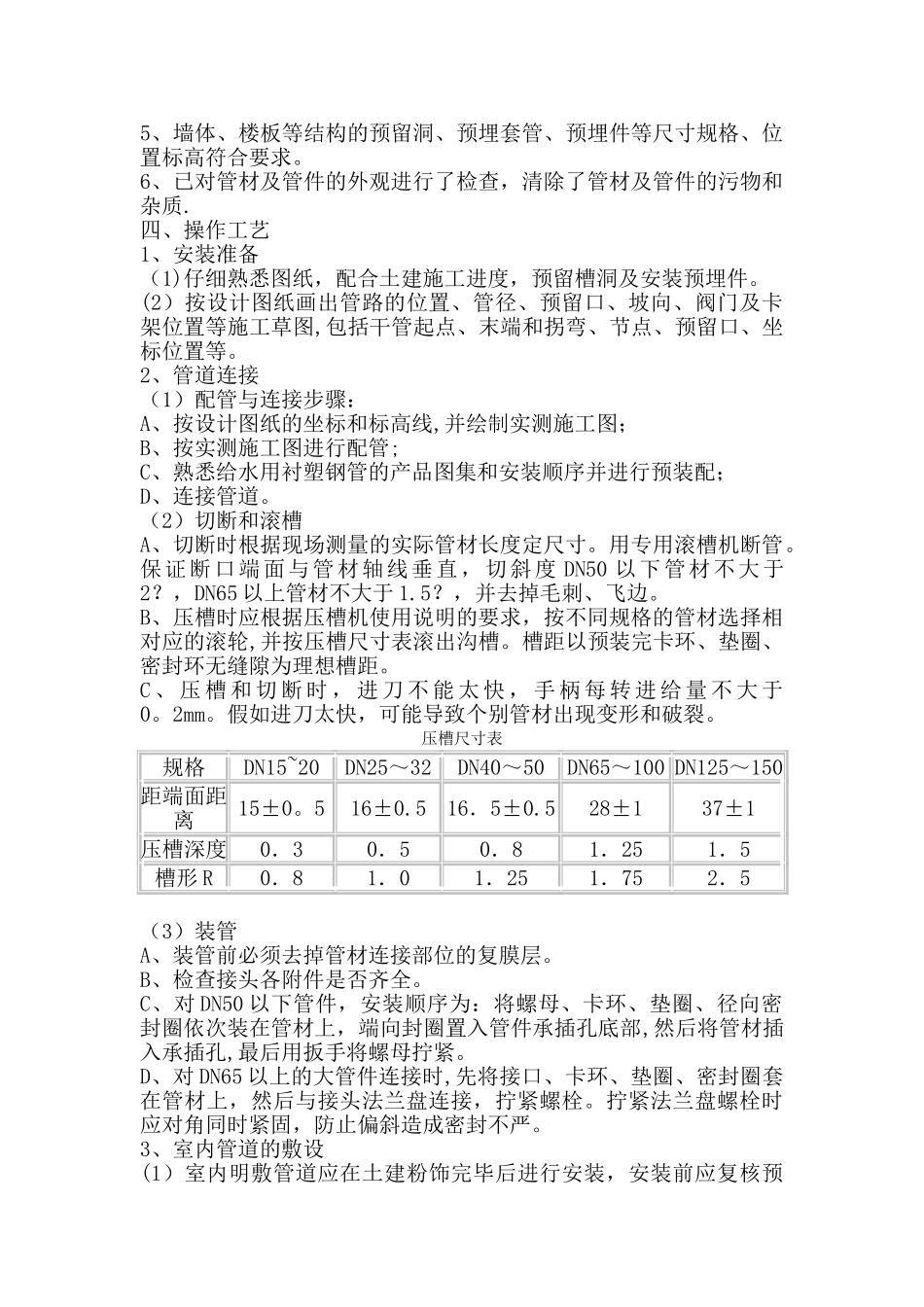

给水用衬塑钢管道安装作业指导书_第3页
3/6
给水用衬塑钢管道安装作业指导书一、材料设备的要求1、编制分项工程材料进场计划书。2、材料识别与进场检验:(1)管材识别:A、冷水型管材外层材料为焊接钢管,内衬材料为聚丙烯。B、热水型管材外层材料为焊接钢管,内衬材料为改性聚丙烯.C、建筑给水用衬塑钢管,其尺寸规格应符合下表 2.1。1表 2.1.1 管材规格尺寸及允许偏差(mm)公称通径复合管外径复合管壁厚长度公称值偏差公称值1519。1+0。20 -0.102.36000+150 或按定货要求2024.3+0。20 —0。102.62531。0+0。30 —0。053.23239.1+0。30 -0。103。54047。4+0.40 —0.203.75059.1+0.30 —0。204。06575+0.50 —0.204.58090+0。50 -0.205。0100110+0.60 -0.405。4125140+0.80 —0。406。0150160+0.80 -0。406。5D、建筑给水用衬塑管材表面应进行镀锌和烤漆处理,并应符合 GB/T3091-1993 的规定。E、建筑给水用衬塑钢管公称工作压力应为≦2。0Mpa(长期使用温度≦75 度,最高使用温度 95 度)。(2) 管件识别:A、部分管件尺寸应符合表 2.2.1 要求:表 2。1.1a ≦DN50 快装管件公称通径DN(mm)D(mm)D(mm)H(mm)15M27*1。519.61220M33*224。61225M40*231.61232M50*239.61240M58*248.01250M70*259.612表 2。1.1b ≦DN65 三通、直通、弯头管件接口件公称通径DN(mm)ф1(mm)ф2(mm)ф3(mm)657680.789809195.7104100111115.7124150161166.0184 (3) 材料进场检验:A、给水用衬塑钢管的管材及管件应具备质量检验部门的质量合格证,并有明显标志注明规格和商标。包装上应标有生产的名称、批号、数量、生产日期和检验代号。B、给水用衬塑钢管的管材及管件应具备建材管理部门的认证文件.生活饮用水给水用衬塑钢管的管材及管件还应具备卫生管理部门的认证文件。C、给水用塑钢管的管道必须使用同一生产厂家生产的管材和配套管件。D、不得使用有损坏迹象的管材及管件。给水用衬塑钢管及管件在使用前应进行外观检查,如发现异常,应进行性能检测。(4) 材料贮运:A、管材应按不同规格捆扎后,再用纸或塑料包装袋包装;管件应按不同品种和不同规格用聚乙烯包装袋包装后再分别装箱,不得散装。B、搬运管材和管件时,应小心轻放,避开污染.不得剧烈碰撞,抛摔滚拖。C、管材和管件应存在通风良好的库房和货棚内,不得露天存放,与热源的距离不得小于 1m。D、管材应水平堆放在平整的地面或水平支垫物上。放置在支垫物上时,端部悬臂段长度不应大于 0。5mm;管材应逐层...
