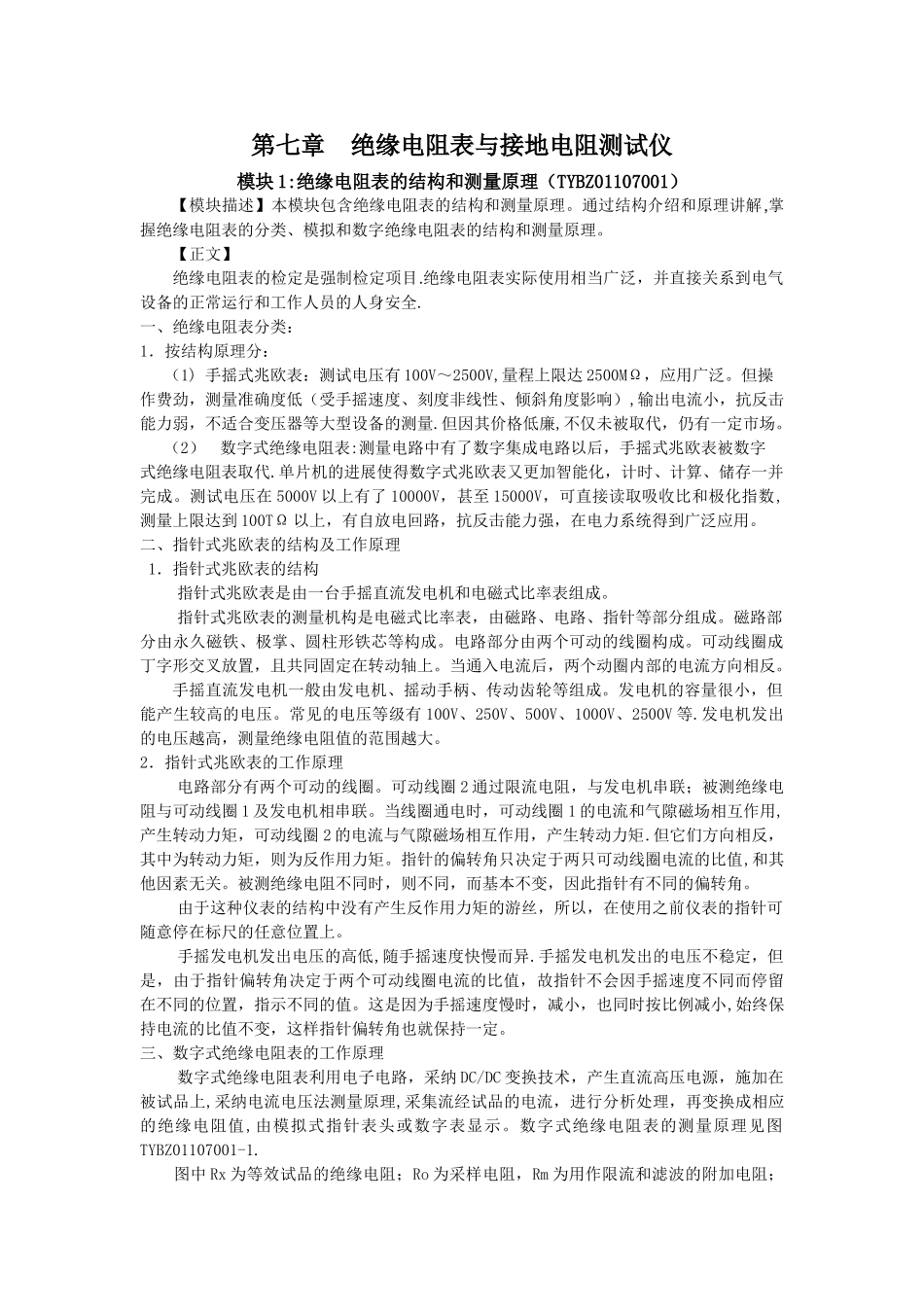

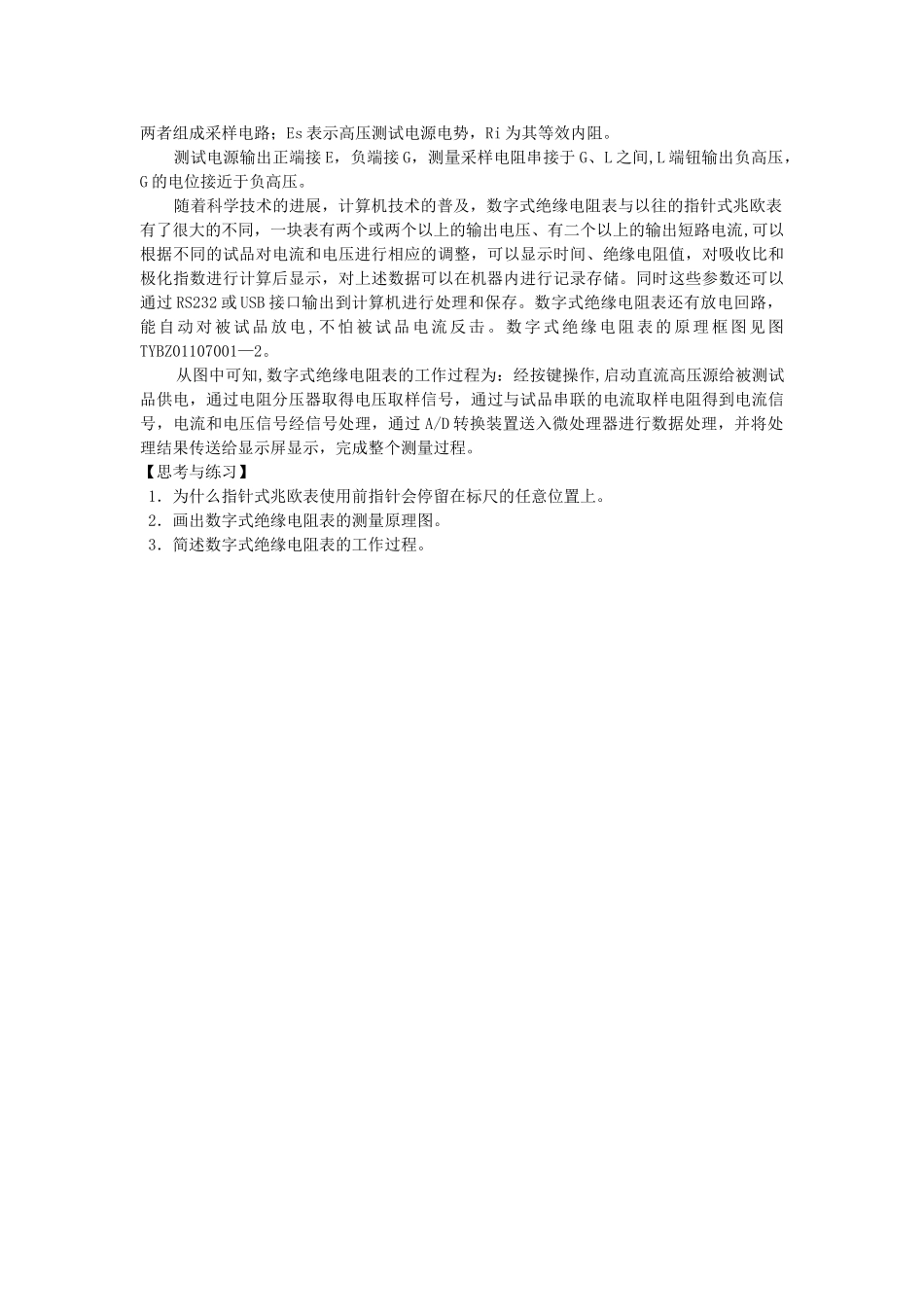

第七章 绝缘电阻表与接地电阻测试仪模块 1:绝缘电阻表的结构和测量原理（TYBZ01107001）【模块描述】本模块包含绝缘电阻表的结构和测量原理。通过结构介绍和原理讲解,掌握绝缘电阻表的分类、模拟和数字绝缘电阻表的结构和测量原理。【正文】绝缘电阻表的检定是强制检定项目.绝缘电阻表实际使用相当广泛，并直接关系到电气设备的正常运行和工作人员的人身安全.一、绝缘电阻表分类：1．按结构原理分：（1) 手摇式兆欧表：测试电压有 100V～2500V,量程上限达 2500MΩ，应用广泛。但操作费劲，测量准确度低（受手摇速度、刻度非线性、倾斜角度影响）,输出电流小，抗反击能力弱，不适合变压器等大型设备的测量.但因其价格低廉,不仅未被取代，仍有一定市场。（2）数字式绝缘电阻表:测量电路中有了数字集成电路以后，手摇式兆欧表被数字式绝缘电阻表取代.单片机的进展使得数字式兆欧表又更加智能化，计时、计算、储存一并完成。测试电压在 5000V 以上有了 10000V，甚至 15000V，可直接读取吸收比和极化指数,测量上限达到 100TΩ 以上，有自放电回路，抗反击能力强，在电力系统得到广泛应用。二、指针式兆欧表的结构及工作原理 1．指针式兆欧表的结构指针式兆欧表是由一台手摇直流发电机和电磁式比率表组成。指针式兆欧表的测量机构是电磁式比率表，由磁路、电路、指针等部分组成。磁路部分由永久磁铁、极掌、圆柱形铁芯等构成。电路部分由两个可动的线圈构成。可动线圈成丁字形交叉放置，且共同固定在转动轴上。当通入电流后，两个动圈内部的电流方向相反。手摇直流发电机一般由发电机、摇动手柄、传动齿轮等组成。发电机的容量很小，但能产生较高的电压。常见的电压等级有 100V、250V、500V、1000V、2500V 等.发电机发出的电压越高，测量绝缘电阻值的范围越大。2．指针式兆欧表的工作原理电路部分有两个可动的线圈。可动线圈 2 通过限流电阻，与发电机串联；被测绝缘电阻与可动线圈 1 及发电机相串联。当线圈通电时，可动线圈 1 的电流和气隙磁场相互作用,产生转动力矩，可动线圈 2 的电流与气隙磁场相互作用，产生转动力矩.但它们方向相反，其中为转动力矩，则为反作用力矩。指针的偏转角只决定于两只可动线圈电流的比值,和其他因素无关。被测绝缘电阻不同时，则不同，而基本不变，因此指针有不同的偏转角。由于这种仪表的结构中没有产生反作用力矩的游丝，所以，在使用之前仪表的指针可随意停在标尺的任意位置上。手摇发电机发出...
