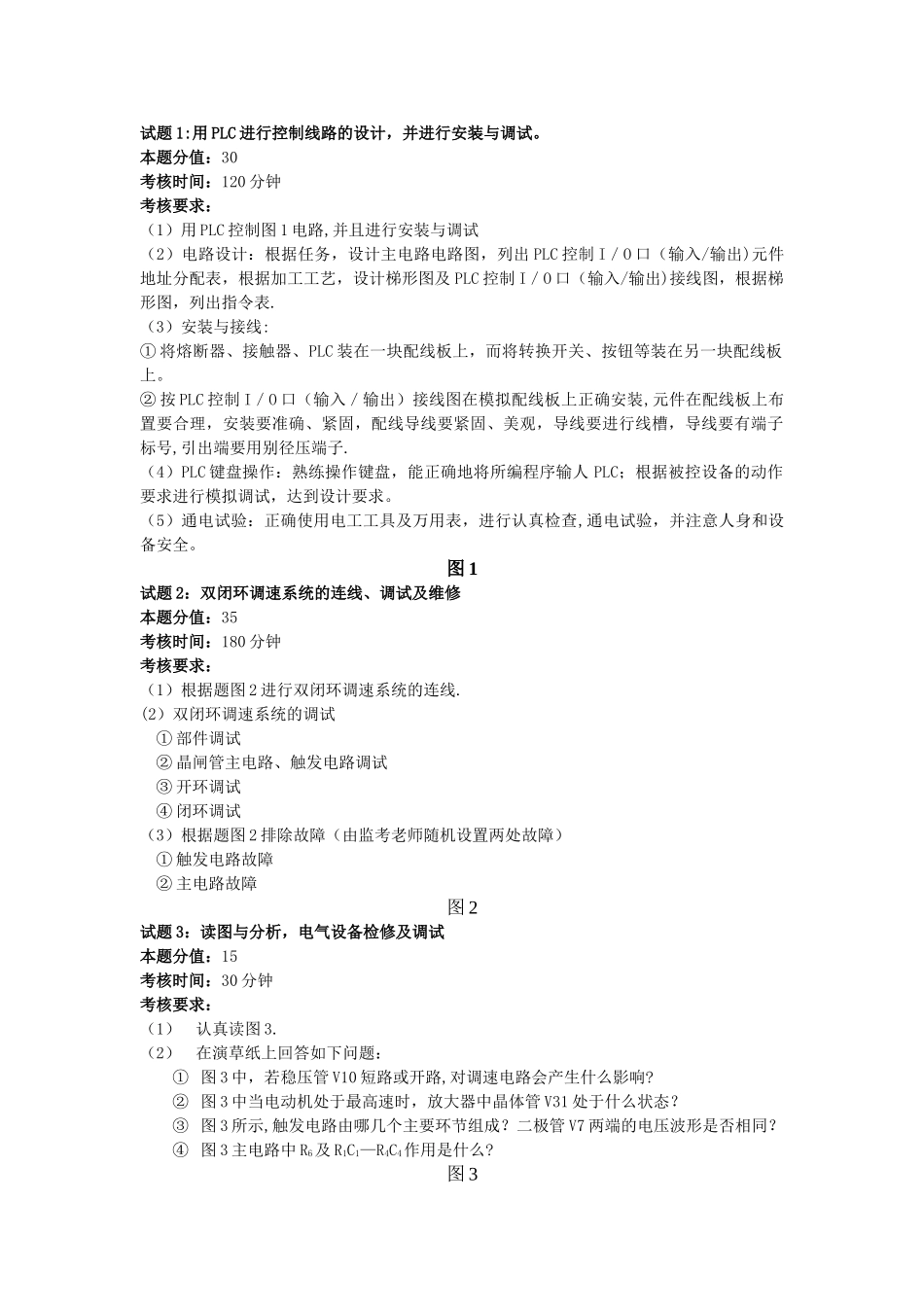

试题 1:用 PLC 进行控制线路的设计,并进行安装与调试。本题分值:30考核时间:120 分钟考核要求:(1)用 PLC 控制图 1 电路,并且进行安装与调试(2)电路设计:根据任务,设计主电路电路图,列出 PLC 控制 I/O 口(输入/输出)元件地址分配表,根据加工工艺,设计梯形图及 PLC 控制 I/O 口(输入/输出)接线图,根据梯形图,列出指令表.(3)安装与接线:① 将熔断器、接触器、PLC 装在一块配线板上,而将转换开关、按钮等装在另一块配线板上。② 按 PLC 控制 I/O 口(输入/输出)接线图在模拟配线板上正确安装,元件在配线板上布置要合理,安装要准确、紧固,配线导线要紧固、美观,导线要进行线槽,导线要有端子标号,引出端要用别径压端子.(4)PLC 键盘操作:熟练操作键盘,能正确地将所编程序输人 PLC;根据被控设备的动作要求进行模拟调试,达到设计要求。(5)通电试验:正确使用电工工具及万用表,进行认真检查,通电试验,并注意人身和设备安全。图 1试题 2:双闭环调速系统的连线、调试及维修本题分值:35考核时间:180 分钟考核要求:(1)根据题图 2 进行双闭环调速系统的连线.(2)双闭环调速系统的调试① 部件调试② 晶闸管主电路、触发电路调试③ 开环调试④ 闭环调试(3)根据题图 2 排除故障(由监考老师随机设置两处故障)① 触发电路故障② 主电路故障图 2试题 3:读图与分析,电气设备检修及调试本题分值:15考核时间:30 分钟考核要求:(1)认真读图 3.(2)在演草纸上回答如下问题:① 图 3 中,若稳压管 V10 短路或开路,对调速电路会产生什么影响?② 图 3 中当电动机处于最高速时,放大器中晶体管 V31 处于什么状态?③ 图 3 所示,触发电路由哪几个主要环节组成?二极管 V7 两端的电压波形是否相同?④ 图 3 主电路中 R6及 R1C1—R4C4作用是什么?图 3试题4:培训指导本题分值:20考核时间:40 分钟(其中编写教案 20 分钟)考核要求:内容:讲述应用楞次定律推断感应电流方向的具体方法(1)编写教案:参阅教科书现场编写教案,内容正确。(2)教学过程:(该项可与答辩同时进行)①教学内容正确,重点突出②板书工整,教法亲切自然,语言精炼准确
