网络综合布线实验

网络综合布线实验_第1页
1/15

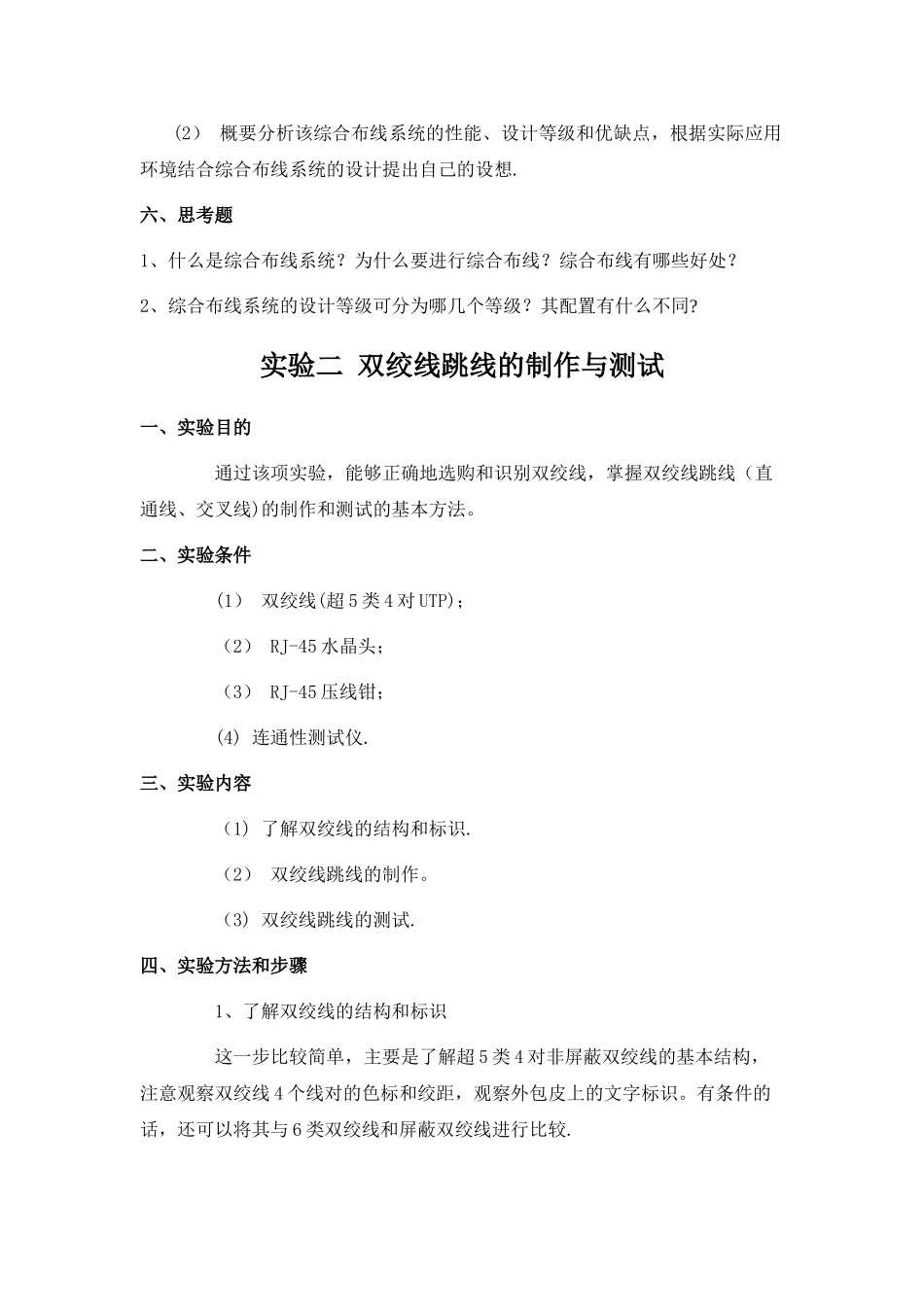

网络综合布线实验_第2页
2/15

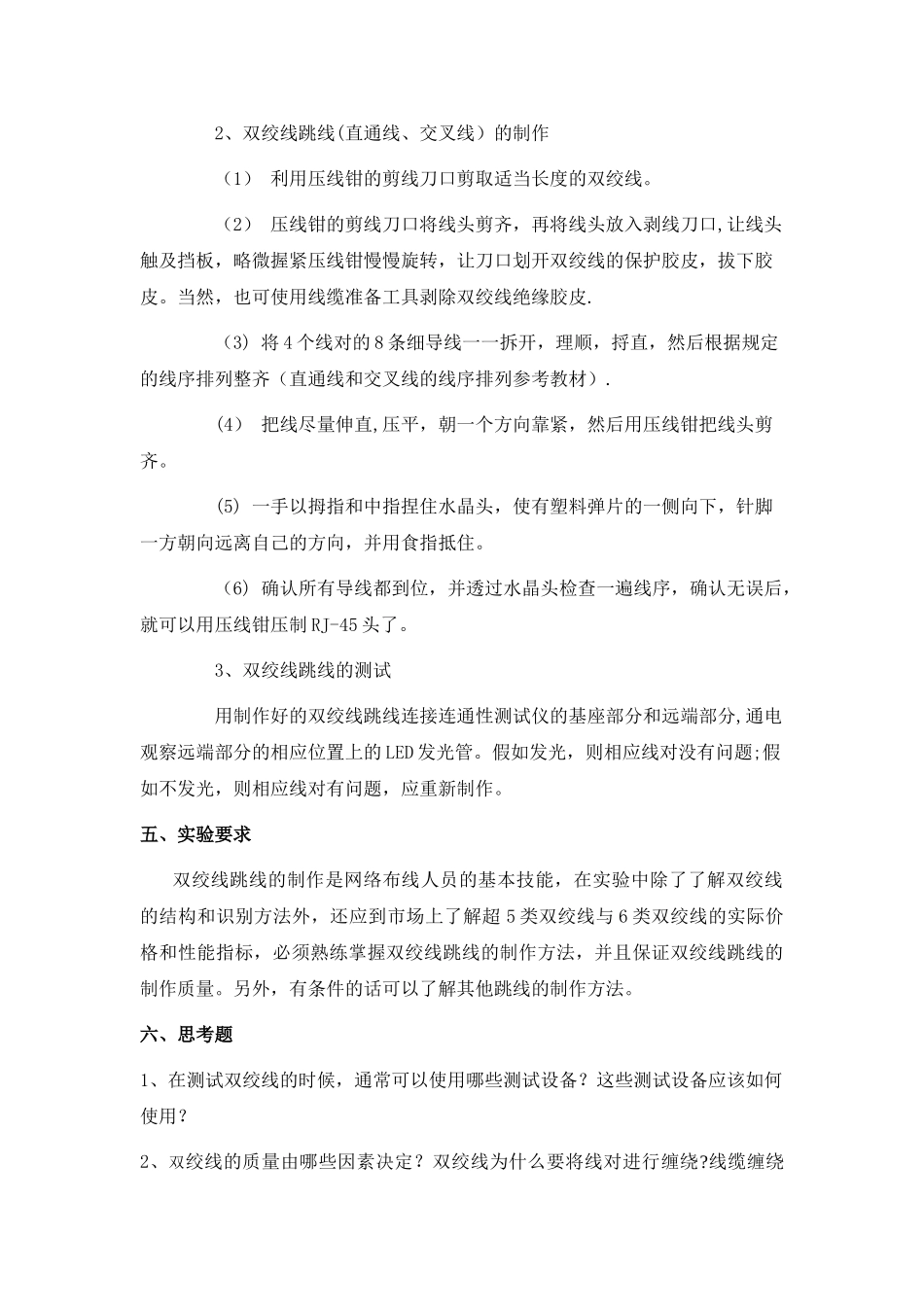

网络综合布线实验_第3页
3/15
网络综合布线实验指导书刘会军 吴开兴河北工程大学教务处实验一 认识综合布线系统一、实验目的 通过该项实验,从感性上了解综合布线系统的基本组成以及每一部分的覆盖范围、结构和所采纳的设备,并且推断综合布线系统的设计等级。二、实验条件 该项实验是参观演示性质的,应具有一个实际应用综合布线系统进行布线施工的校园网或者企业网的环境。三、实验内容 (1) 介绍综合布线系统实际应用的目的和作用. (2) 介绍该网络布线系统的基本组成以及每一部分的覆盖范围、结构和所采纳的设备,在条件允许的情况下应对各种硬件做出具体的说明。 (3) 介绍该网络布线系统的设计等级和设计原则。 (4) 介绍该网络布线系统的性能和使用的具体情况。四、实验方法和步骤 现场参观,倾听讲解介绍,从感性上了解综合布线系统的基本组成。五、实验要求 (1) 画出该网络布线系统的示意图,确定布线系统的结构和各子系统的覆盖范围。(2) 概要分析该综合布线系统的性能、设计等级和优缺点,根据实际应用环境结合综合布线系统的设计提出自己的设想.六、思考题1、什么是综合布线系统?为什么要进行综合布线?综合布线有哪些好处?2、综合布线系统的设计等级可分为哪几个等级?其配置有什么不同?实验二 双绞线跳线的制作与测试一、实验目的 通过该项实验,能够正确地选购和识别双绞线,掌握双绞线跳线(直通线、交叉线)的制作和测试的基本方法。二、实验条件 (1) 双绞线(超 5 类 4 对 UTP); (2) RJ-45 水晶头; (3) RJ-45 压线钳; (4) 连通性测试仪.三、实验内容 (1) 了解双绞线的结构和标识. (2) 双绞线跳线的制作。 (3) 双绞线跳线的测试.四、实验方法和步骤 1、了解双绞线的结构和标识 这一步比较简单,主要是了解超 5 类 4 对非屏蔽双绞线的基本结构,注意观察双绞线 4 个线对的色标和绞距,观察外包皮上的文字标识。有条件的话,还可以将其与 6 类双绞线和屏蔽双绞线进行比较. 2、双绞线跳线(直通线、交叉线)的制作 (1) 利用压线钳的剪线刀口剪取适当长度的双绞线。 (2) 压线钳的剪线刀口将线头剪齐,再将线头放入剥线刀口,让线头触及挡板,略微握紧压线钳慢慢旋转,让刀口划开双绞线的保护胶皮,拔下胶皮。当然,也可使用线缆准备工具剥除双绞线绝缘胶皮. (3) 将 4 个线对的 8 条细导线一一拆开,理顺,捋直,然后根据规定的线序排列整齐(直通线和交叉线的线序排列参考教材). (4...
