罗斯蒙特流量计参数设置流程

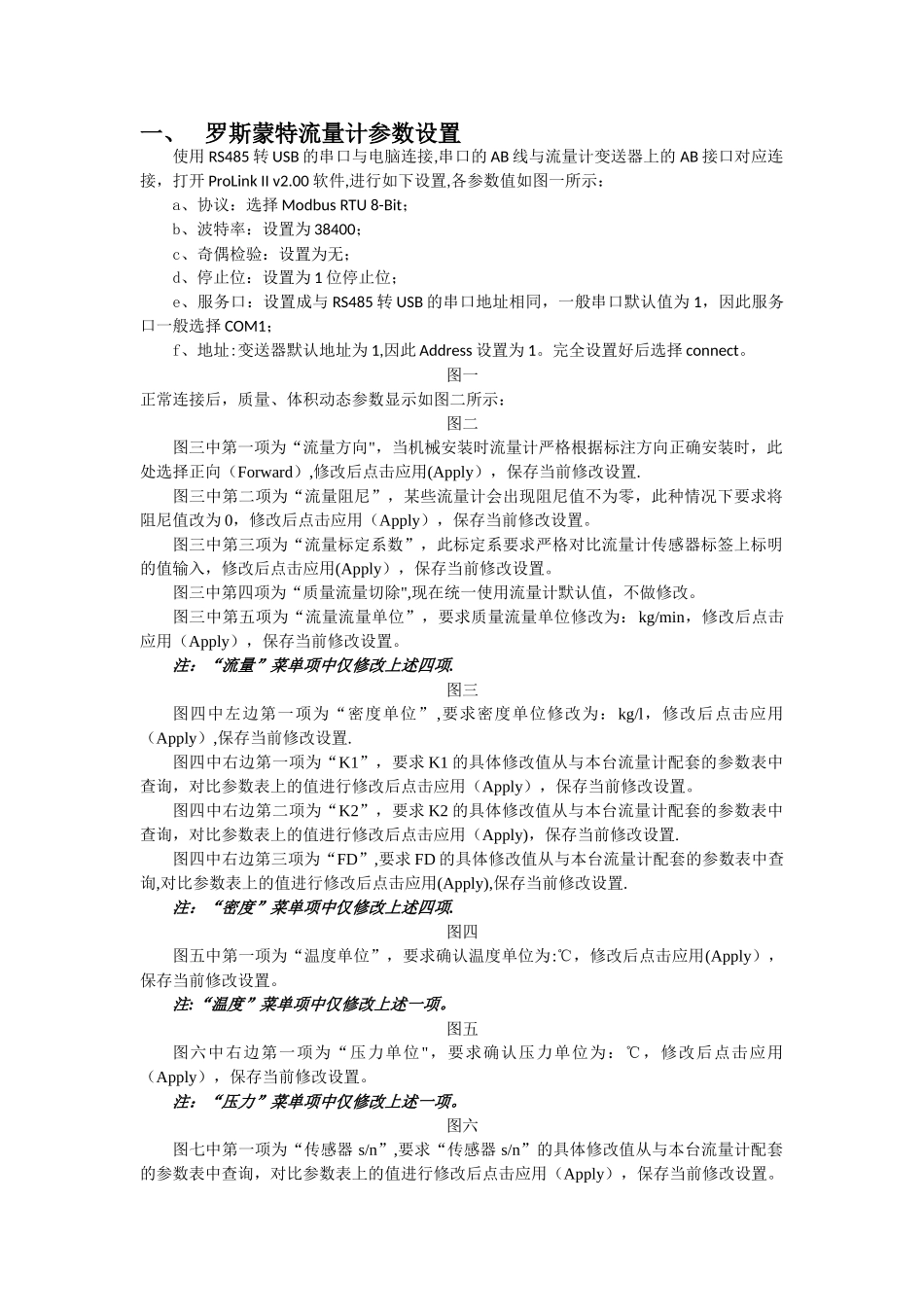

罗斯蒙特流量计参数设置流程_第1页
1/2
罗斯蒙特流量计参数设置流程_第2页
2/2
一、罗斯蒙特流量计参数设置使用 RS485 转 USB 的串口与电脑连接,串口的 AB 线与流量计变送器上的 AB 接口对应连接,打开 ProLink II v2.00 软件,进行如下设置,各参数值如图一所示:a、协议:选择 Modbus RTU 8-Bit;b、波特率:设置为 38400;c、奇偶检验:设置为无;d、停止位:设置为 1 位停止位;e、服务口:设置成与 RS485 转 USB 的串口地址相同,一般串口默认值为 1,因此服务口一般选择 COM1;f、地址:变送器默认地址为 1,因此 Address 设置为 1。完全设置好后选择 connect。图一正常连接后,质量、体积动态参数显示如图二所示:图二图三中第一项为“流量方向",当机械安装时流量计严格根据标注方向正确安装时,此处选择正向(Forward),修改后点击应用(Apply),保存当前修改设置.图三中第二项为“流量阻尼”,某些流量计会出现阻尼值不为零,此种情况下要求将阻尼值改为 0,修改后点击应用(Apply),保存当前修改设置。图三中第三项为“流量标定系数”,此标定系要求严格对比流量计传感器标签上标明的值输入,修改后点击应用(Apply),保存当前修改设置。图三中第四项为“质量流量切除",现在统一使用流量计默认值,不做修改。图三中第五项为“流量流量单位”,要求质量流量单位修改为:kg/min,修改后点击应用(Apply),保存当前修改设置。注:“流量”菜单项中仅修改上述四项.图三图四中左边第一项为“密度单位” ,要求密度单位修改为:kg/l,修改后点击应用(Apply),保存当前修改设置.图四中右边第一项为“K1”,要求 K1 的具体修改值从与本台流量计配套的参数表中查询,对比参数表上的值进行修改后点击应用(Apply),保存当前修改设置。图四中右边第二项为“K2”,要求 K2 的具体修改值从与本台流量计配套的参数表中查询,对比参数表上的值进行修改后点击应用(Apply),保存当前修改设置.图四中右边第三项为“FD”,要求 FD 的具体修改值从与本台流量计配套的参数表中查询,对比参数表上的值进行修改后点击应用(Apply),保存当前修改设置.注:“密度”菜单项中仅修改上述四项.图四图五中第一项为“温度单位”,要求确认温度单位为:℃,修改后点击应用(Apply),保存当前修改设置。注:“温度”菜单项中仅修改上述一项。图五图六中右边第一项为“压力单位",要求确认压力单位为:℃,修改后点击应用(Apply),保存当前修改设置。注:“压力”菜单项中仅修改上述一项。图六图七中第一项为“传感...
