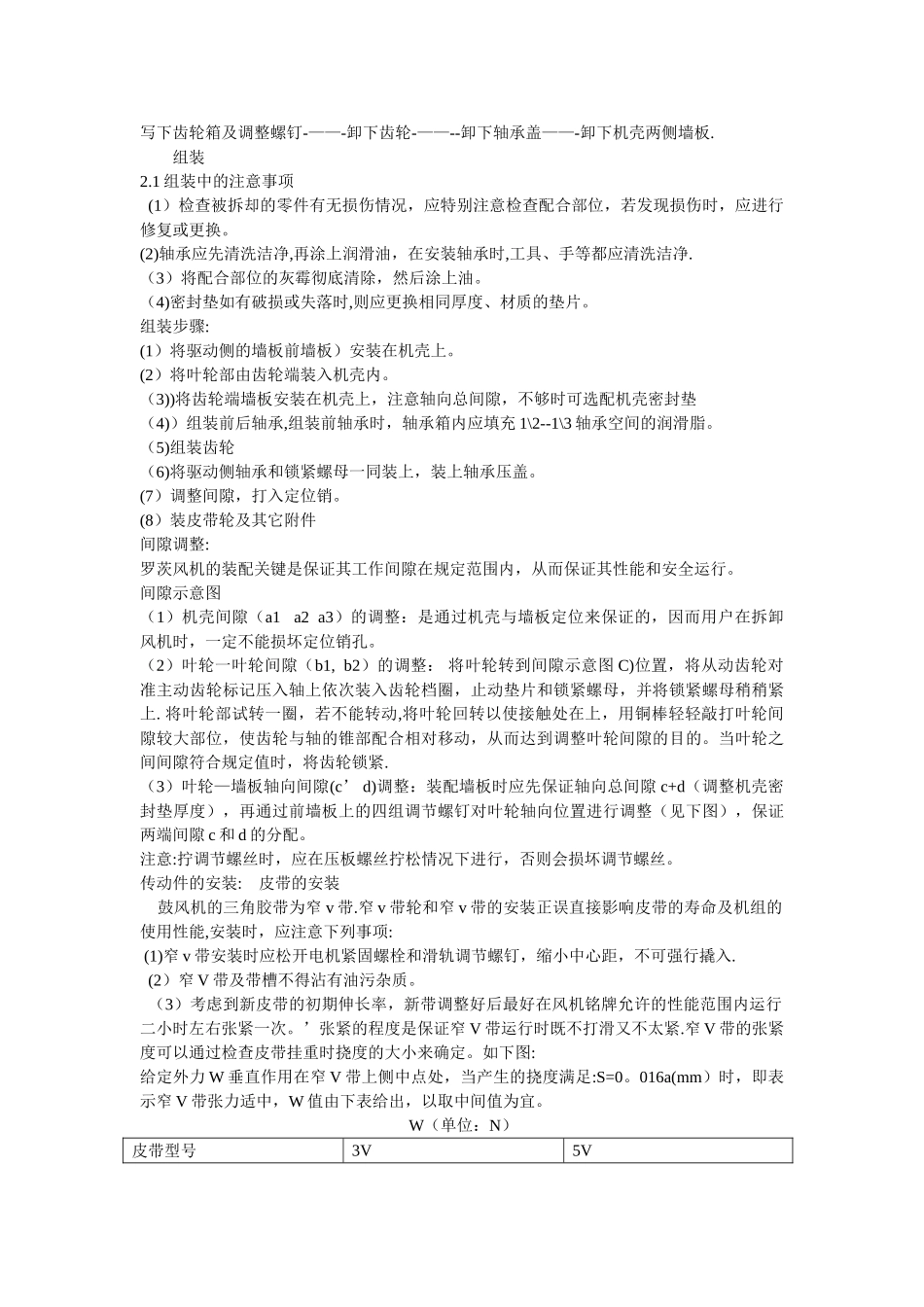

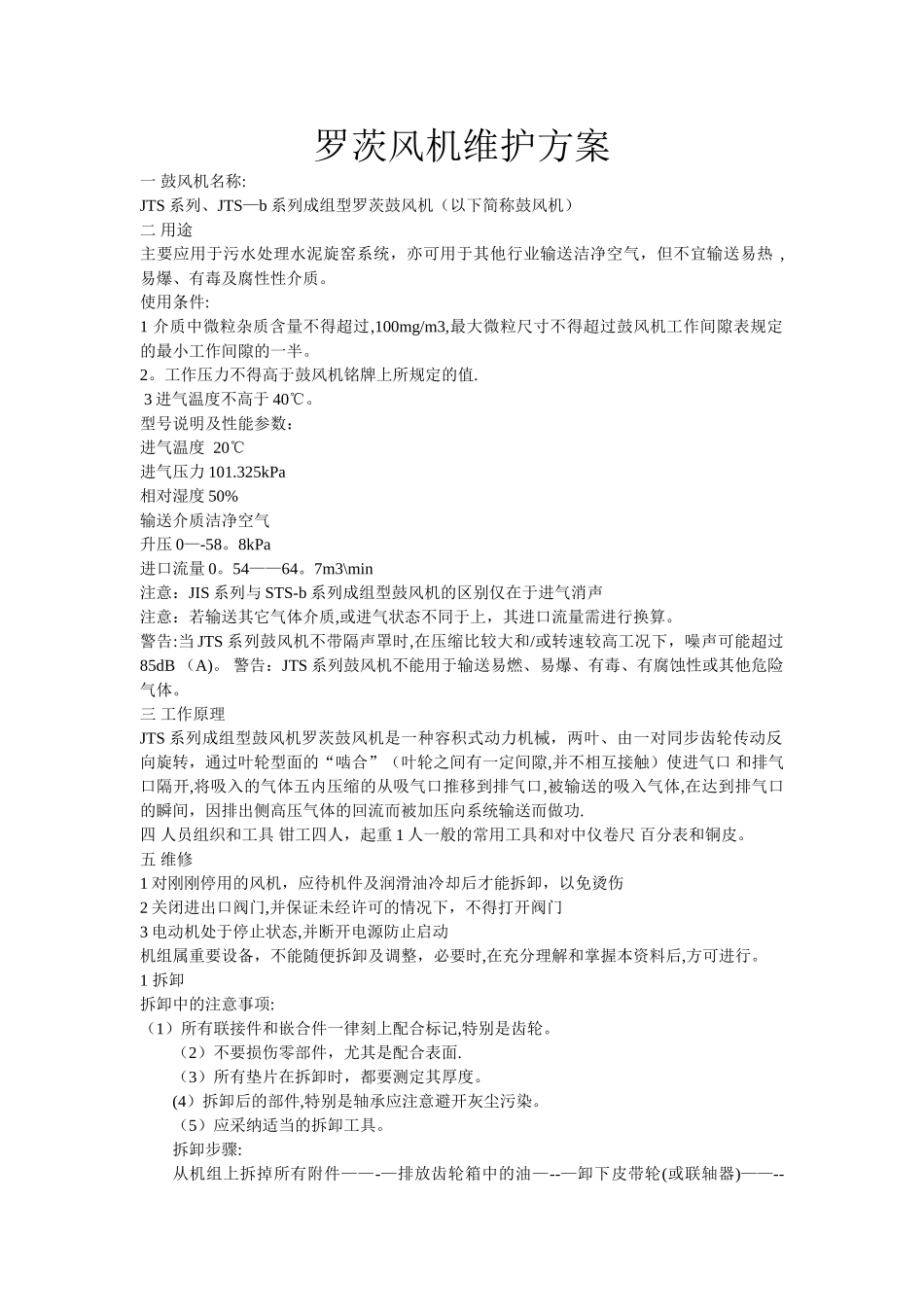

罗茨风机维护方案一 鼓风机名称:JTS 系列、JTS—b 系列成组型罗茨鼓风机(以下简称鼓风机)二 用途主要应用于污水处理水泥旋窑系统,亦可用于其他行业输送洁净空气,但不宜输送易热 , 易爆、有毒及腐性性介质。使用条件:1 介质中微粒杂质含量不得超过,100mg/m3,最大微粒尺寸不得超过鼓风机工作间隙表规定的最小工作间隙的一半。2。工作压力不得高于鼓风机铭牌上所规定的值. 3 进气温度不高于 40℃。型号说明及性能参数:进气温度 20℃进气压力 101.325kPa相对湿度 50%输送介质洁净空气升压 0—-58。8kPa进口流量 0。54——64。7m3\min注意:JIS 系列与 STS-b 系列成组型鼓风机的区别仅在于进气消声注意:若输送其它气体介质,或进气状态不同于上,其进口流量需进行换算。警告:当 JTS 系列鼓风机不带隔声罩时,在压缩比较大和/或转速较高工况下,噪声可能超过85dB (A)。 警告:JTS 系列鼓风机不能用于输送易燃、易爆、有毒、有腐蚀性或其他危险气体。三 工作原理JTS 系列成组型鼓风机罗茨鼓风机是一种容积式动力机械,两叶、由一对同步齿轮传动反向旋转,通过叶轮型面的“啮合”(叶轮之间有一定间隙,并不相互接触)使进气口 和排气口隔开,将吸入的气体五内压缩的从吸气口推移到排气口,被输送的吸入气体,在达到排气口的瞬间,因排出侧高压气体的回流而被加压向系统输送而做功.四 人员组织和工具 钳工四人,起重 1 人一般的常用工具和对中仪卷尺 百分表和铜皮。五 维修1 对刚刚停用的风机,应待机件及润滑油冷却后才能拆卸,以免烫伤2 关闭进出口阀门,并保证未经许可的情况下,不得打开阀门3 电动机处于停止状态,并断开电源防止启动机组属重要设备,不能随便拆卸及调整,必要时,在充分理解和掌握本资料后,方可进行。1 拆卸拆卸中的注意事项:(1)所有联接件和嵌合件一律刻上配合标记,特别是齿轮。(2)不要损伤零部件,尤其是配合表面.(3)所有垫片在拆卸时,都要测定其厚度。(4)拆卸后的部件,特别是轴承应注意避开灰尘污染。(5)应采纳适当的拆卸工具。拆卸步骤:从机组上拆掉所有附件——-—排放齿轮箱中的油—--—卸下皮带轮(或联轴器)——-- 写下齿轮箱及调整螺钉-——-卸下齿轮-——--卸下轴承盖——-卸下机壳两侧墙板.组装2.1 组装中的注意事项 (1)检查被拆却的零件有无损伤情况,应特别注意检查配合部位,若发现损伤时,应进行修复或更换。(2)轴承应先清洗洁净,再涂上润滑油,在安装轴承时,工具、手...
