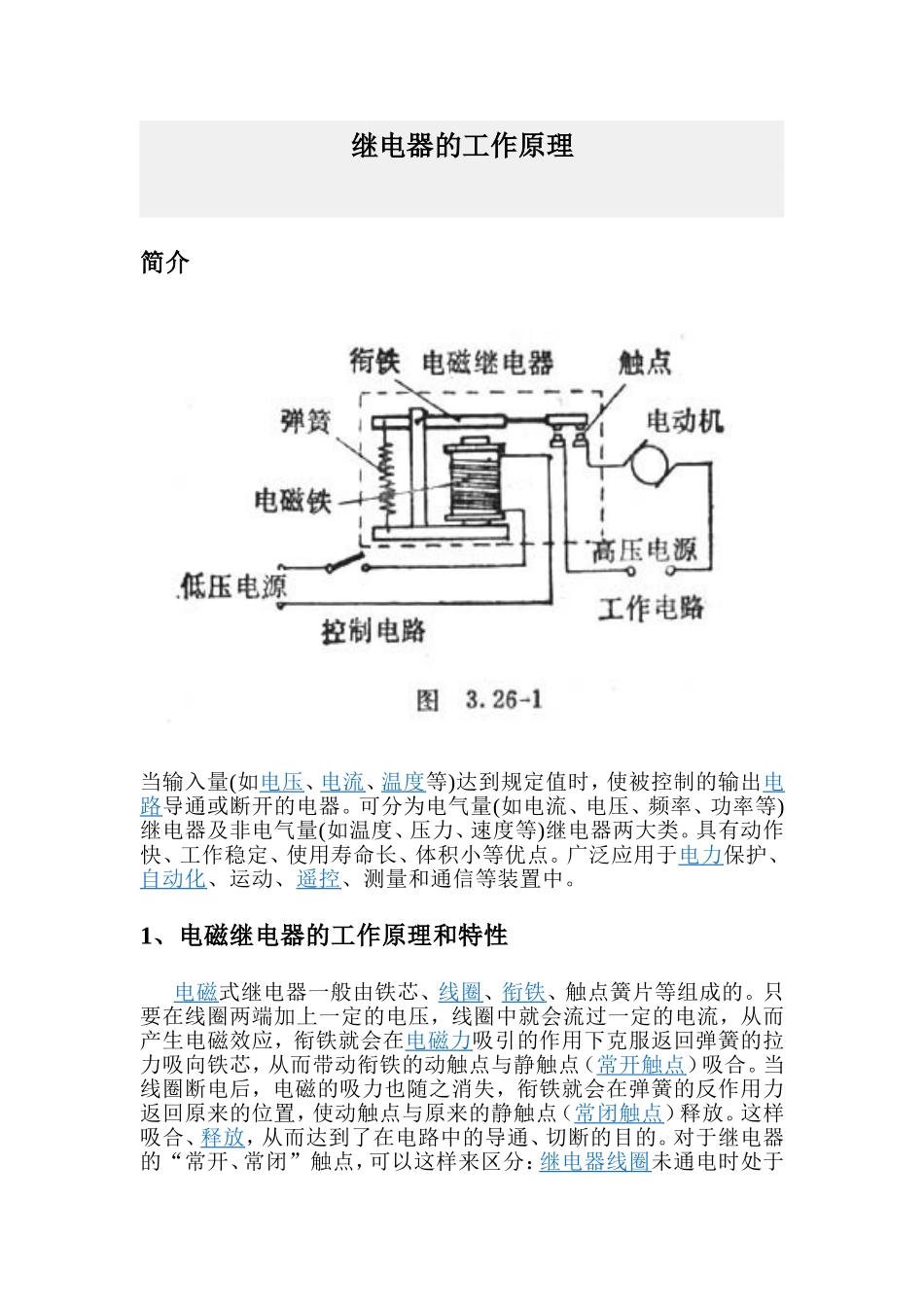

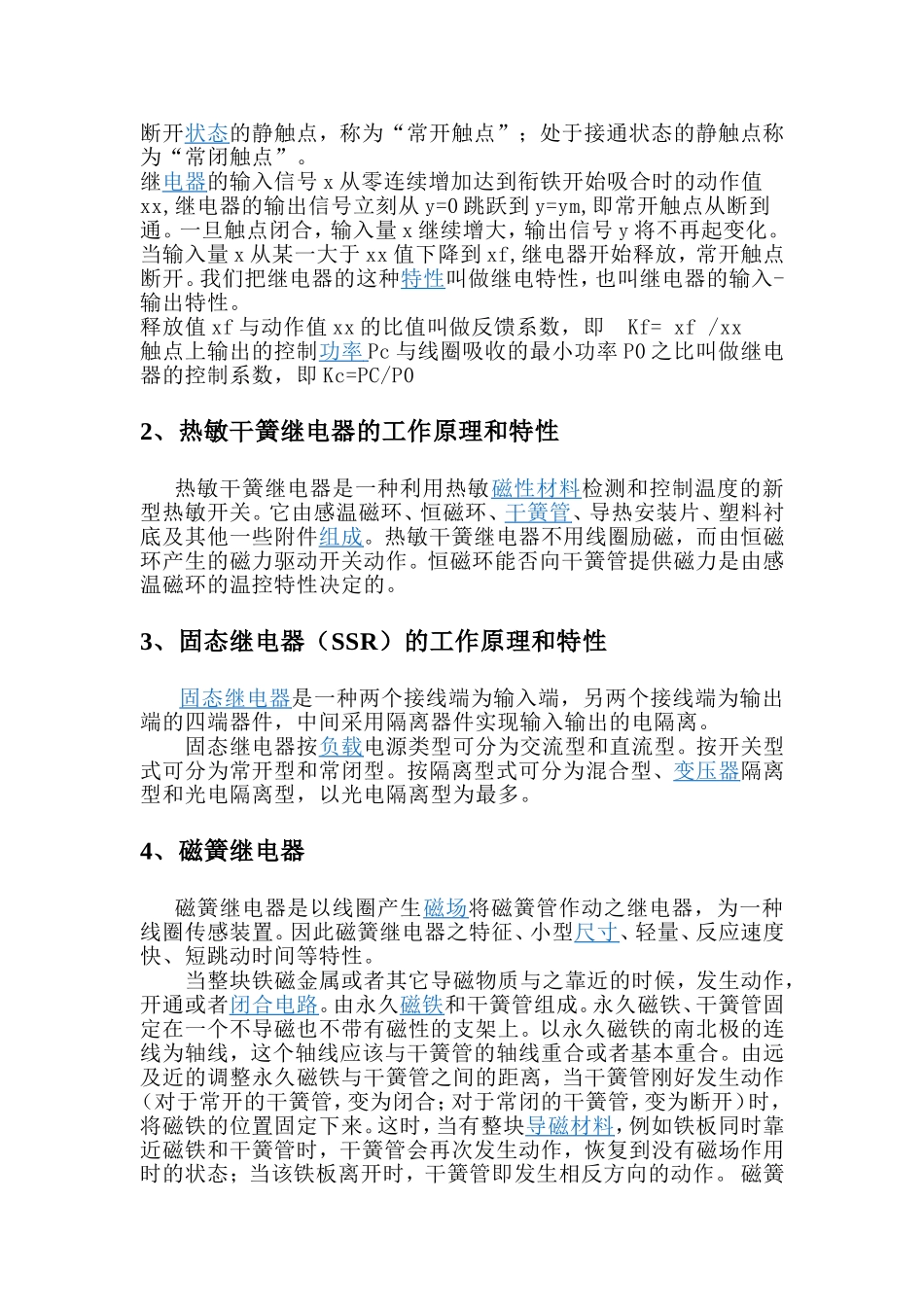

继电器的工作原理简介 当输入量(如电压 、电流 、温度 等)达到规定值时,使被控制的输出电路 导通或断开的电器。可分为电气量(如电流、电压、频率、功率等)继电器及非电气量(如温度、压力、速度等)继电器两大类。具有动作快、工作稳定、使用寿命长、体积小等优点。广泛应用于电力 保护、自动化 、运动、遥控 、测量和通信等装置中。 1、电磁继电器的工作原理和特性 电磁 式继电器一般由铁芯、线圈 、衔铁 、触点簧片等组成的。只要在线圈两端加上一定的电压,线圈中就会流过一定的电流,从而产生电磁效应,衔铁就会在电磁力 吸引的作用下克服返回弹簧的拉力吸向铁芯,从而带动衔铁的动触点与静触点(常开触点 )吸合。当线圈断电后,电磁的吸力也随之消失,衔铁就会在弹簧的反作用力返回原来的位置,使动触点与原来的静触点(常闭触点 )释放。这样吸合、释放 ,从而达到了在电路中的导通、切断的目的。对于继电器的“常开、常闭”触点,可以这样来区分:继电器线圈 未通电时处于断开状态 的静触点,称为“常开触点”;处于接通状态的静触点称为“常闭触点”。 继电器 的输入信号 x 从零连续增加达到衔铁开始吸合时的动作值xx,继电器的输出信号立刻从 y=0 跳跃到 y=ym,即常开触点从断到通。一旦触点闭合,输入量 x 继续增大,输出信号 y 将不再起变化。当输入量 x 从某一大于 xx 值下降到 xf,继电器开始释放,常开触点断开。我们把继电器的这种特性 叫做继电特性,也叫继电器的输入-输出特性。 释放值 xf 与动作值 xx 的比值叫做反馈系数,即 Kf= xf /xx 触点上输出的控制功率 Pc 与线圈吸收的最小功率 P0 之比叫做继电器的控制系数,即 Kc=PC/P02、热敏干簧继电器的工作原理和特性 热敏干簧继电器是一种利用热敏磁性材料 检测和控制温度的新型热敏开关。它由感温磁环、恒磁环、干簧管 、导热安装片、塑料衬底及其他一些附件组成 。热敏干簧继电器不用线圈励磁,而由恒磁环产生的磁力驱动开关动作。恒磁环能否向干簧管提供磁力是由感温磁环的温控特性决定的。 3、固态继电器(SSR)的工作原理和特性 固态继电器 是一种两个接线端为输入端,另两个接线端为输出端的四端器件,中间采用隔离器件实现输入输出的电隔离。 固态继电器按负载 电源类型可分为交流型和直流型。按开关型式可分为常开型和常闭型。按隔离型式可分为混合型、变压器 隔离型和光电隔离型,以光电隔离型为最多。 4、...
