脉冲式电磁阀测试作业指导书

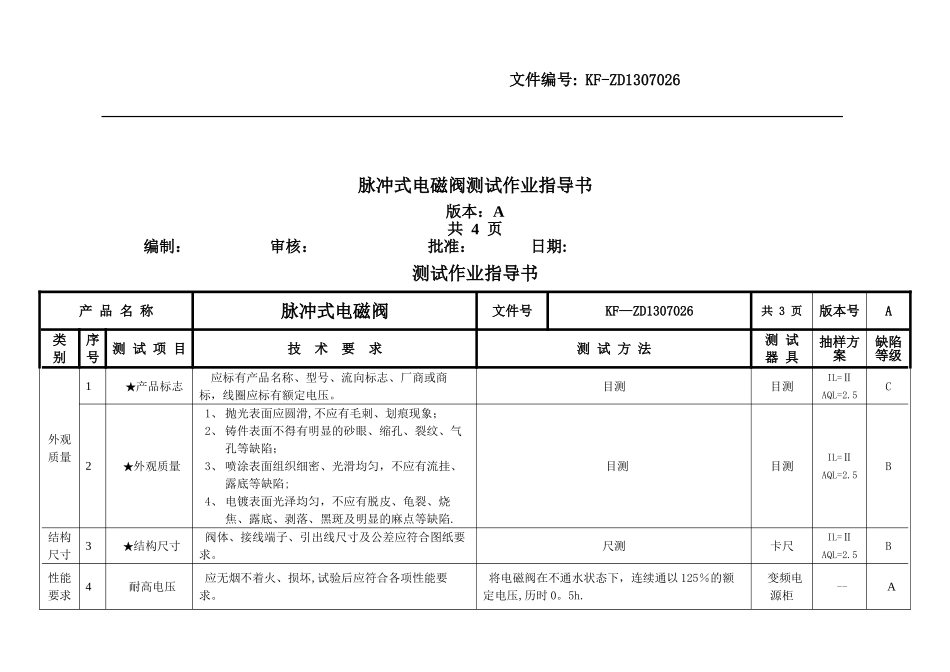

脉冲式电磁阀测试作业指导书_第1页
1/3

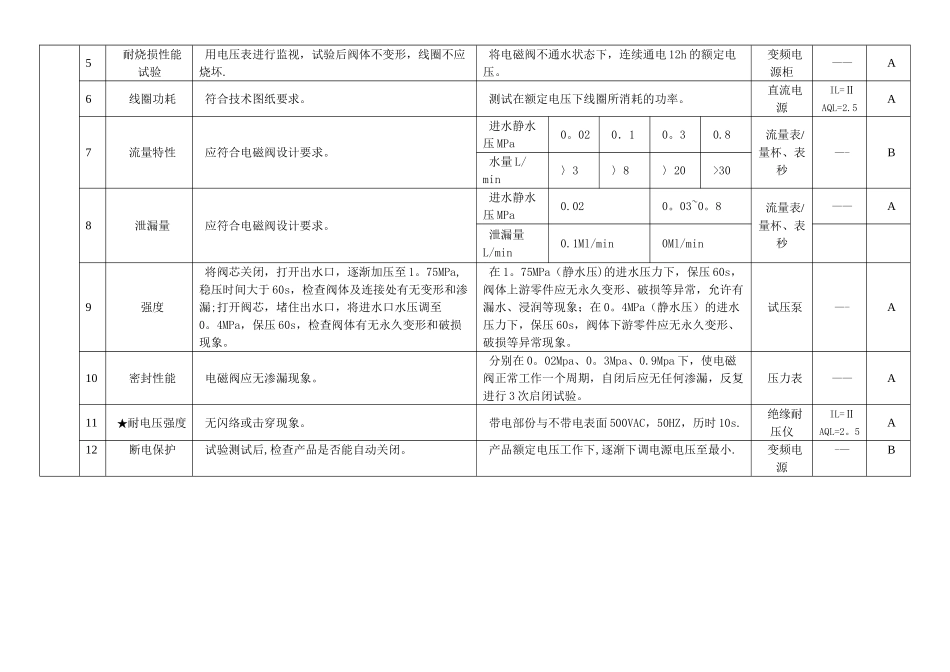

脉冲式电磁阀测试作业指导书_第2页
2/3

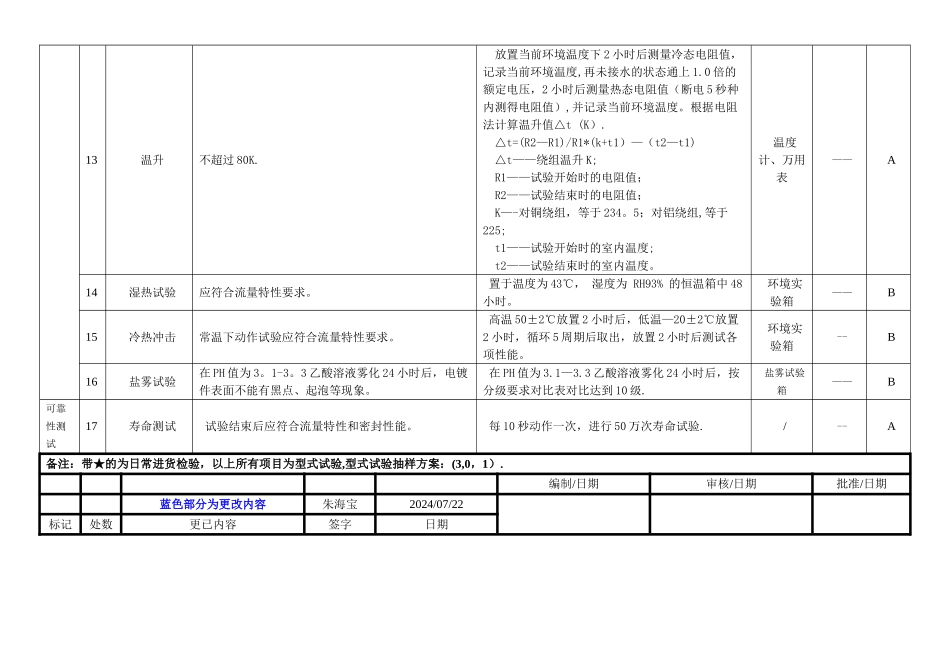

脉冲式电磁阀测试作业指导书_第3页
3/3
文件编号: KF-ZD1307026 脉冲式电磁阀测试作业指导书版本:A共 4 页编制: 审核: 批准: 日期:测试作业指导书产 品 名 称脉冲式电磁阀文件号 KF—ZD1307026共 3 页版本号A类 别序号测 试 项 目技 术 要 求测 试 方 法测 试 器 具抽样方案缺陷等级外观质量1★产品标志应标有产品名称、型号、流向标志、厂商或商标,线圈应标有额定电压。目测目测IL=Ⅱ AQL=2.5C2★外观质量1、 抛光表面应圆滑,不应有毛刺、划痕现象;2、 铸件表面不得有明显的砂眼、缩孔、裂纹、气孔等缺陷;3、 喷涂表面组织细密、光滑均匀,不应有流挂、露底等缺陷;4、 电镀表面光泽均匀,不应有脱皮、龟裂、烧焦、露底、剥落、黑斑及明显的麻点等缺陷.目测目测IL=Ⅱ AQL=2.5B结构尺寸3★结构尺寸阀体、接线端子、引出线尺寸及公差应符合图纸要求。尺测卡尺IL=Ⅱ AQL=2.5B性能要求4耐高电压应无烟不着火、损坏,试验后应符合各项性能要求。将电磁阀在不通水状态下,连续通以 125%的额定电压,历时 0。5h.变频电源柜--A5耐烧损性能试验用电压表进行监视,试验后阀体不变形,线圈不应烧坏.将电磁阀不通水状态下,连续通电 12h 的额定电压。变频电源柜——A6线圈功耗符合技术图纸要求。测试在额定电压下线圈所消耗的功率。直流电源IL=Ⅱ AQL=2.5A7流量特性应符合电磁阀设计要求。进水静水压 MPa0。020.10。30.8流量表/量杯、表秒—-B水量 L/min〉3〉8〉20>308泄漏量应符合电磁阀设计要求。进水静水压 MPa0.020。03~0。8流量表/量杯、表秒——A泄漏量L/min0.1Ml/min0Ml/min9强度将阀芯关闭,打开出水口,逐渐加压至 1。75MPa,稳压时间大于 60s,检查阀体及连接处有无变形和渗漏;打开阀芯,堵住出水口,将进水口水压调至0。4MPa,保压 60s,检查阀体有无永久变形和破损现象。在 1。75MPa(静水压)的进水压力下,保压 60s,阀体上游零件应无永久变形、破损等异常,允许有漏水、浸润等现象;在 0。4MPa(静水压)的进水压力下,保压 60s,阀体下游零件应无永久变形、破损等异常现象。试压泵—-A10密封性能电磁阀应无渗漏现象。分别在 0。02Mpa、0。3Mpa、0.9Mpa 下,使电磁阀正常工作一个周期,自闭后应无任何渗漏,反复进行 3 次启闭试验。压力表——A11★耐电压强度无闪络或击穿现象。带电部份与不带电表面 500VAC,50HZ,历时 10s.绝缘耐压仪IL=Ⅱ AQL=2。5A12断电保护试验测试后,检查产品是否能自动关闭。产品额定电压工作下...
