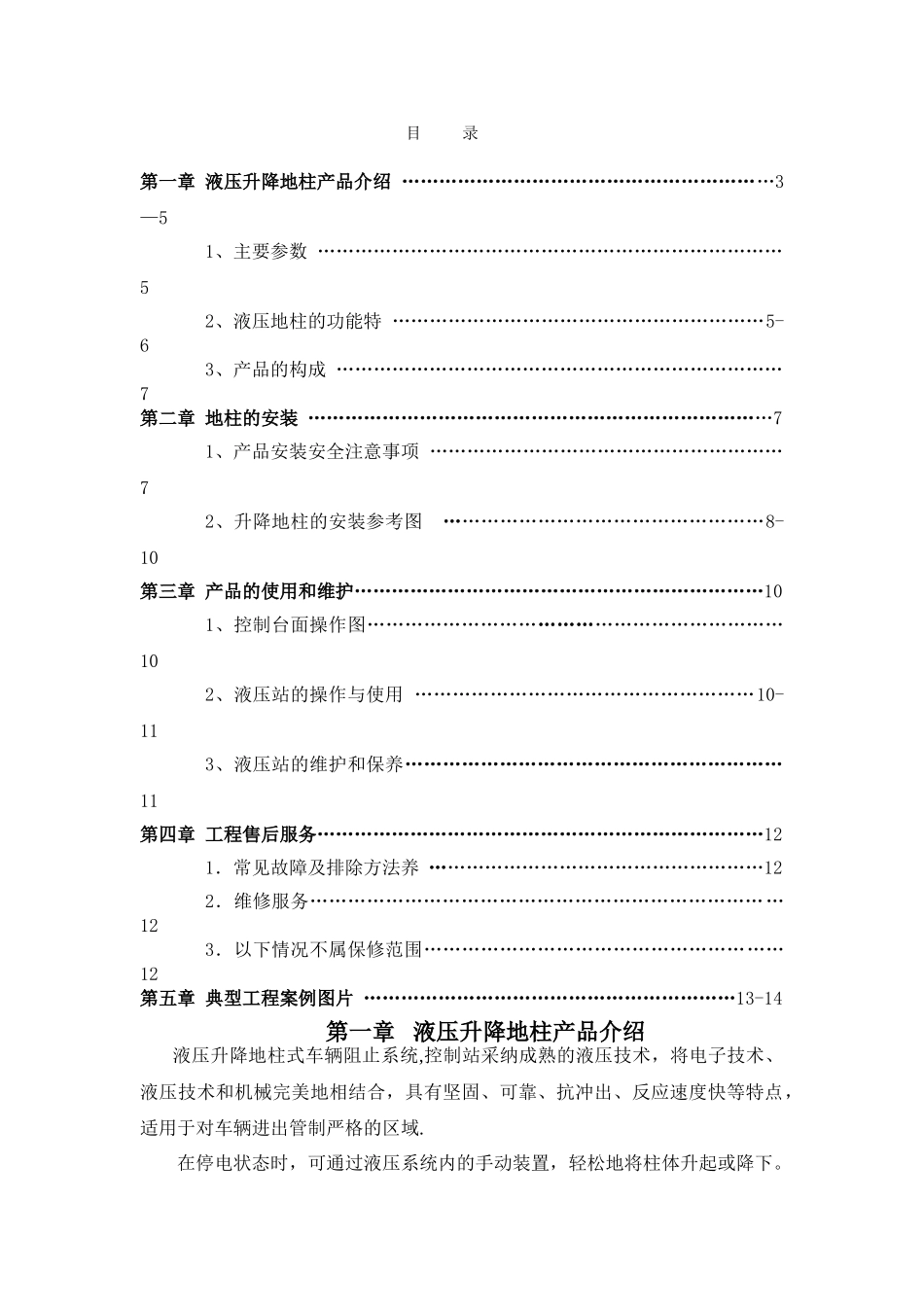

目 录第一章 液压升降地柱产品介绍 ……………………………………………………3—51、主要参数 …………………………………………………………………52、液压地柱的功能特 ……………………………………………………5-63、产品的构成 ………………………………………………………………7第二章 地柱的安装 …………………………………………………………………71、产品安装安全注意事项 …………………………………………………72、升降地柱的安装参考图 ……………………………………………8-10第三章 产品的使用和维护…………………………………………………………101、控制台面操作图…………………………………………………………102、液压站的操作与使用 ………………………………………………10-113、液压站的维护和保养……………………………………………………11第四章 工程售后服务………………………………………………………………121．常见故障及排除方法养 ………………………………………………122．维修服务…………………………………………………………………123．以下情况不属保修范围…………………………………………………12第五章 典型工程案例图片 ……………………………………………………13-14第一章 液压升降地柱产品介绍液压升降地柱式车辆阻止系统,控制站采纳成熟的液压技术，将电子技术、液压技术和机械完美地相结合，具有坚固、可靠、抗冲出、反应速度快等特点，适用于对车辆进出管制严格的区域.在停电状态时，可通过液压系统内的手动装置，轻松地将柱体升起或降下。特别要求的场合可加装停电快速升起装置,在停电的情况下快速升起或降下柱体。1、主要参数驱动方式液压规格一拖二/一拖四液压单元柱体直径（mm）Ø220Ø273Ø325柱体壁厚(mm）(壁厚可定制) 7±0.5（不锈钢管)/9±0.5(无缝钢管) 8±0.5(不锈钢管）/10±0.5（无缝钢管） 8±0。5（不锈钢管)/10±0.5（无缝钢管）升降柱型号DG—SJZ220YLDG-SJZ273YLDG—SJD325D控制柜型号DG—01LY2/DG-KZG–Y4无控制柜外形尺寸900×630×1100/1100×700×1100无控制柜安装尺寸600×600/800×600无单台升降柱外形尺寸380×380×869（高度600）380×380×956(高度 700)480×480×875（高度 600）480×480×968(高度 700）500×500×875(高度 600）500×500×970（高度 700）电源电压220V/380V220V材料柱体不锈钢管/无缝钢管（喷塑）面板不锈钢/...
