船闸工程施工组织设计

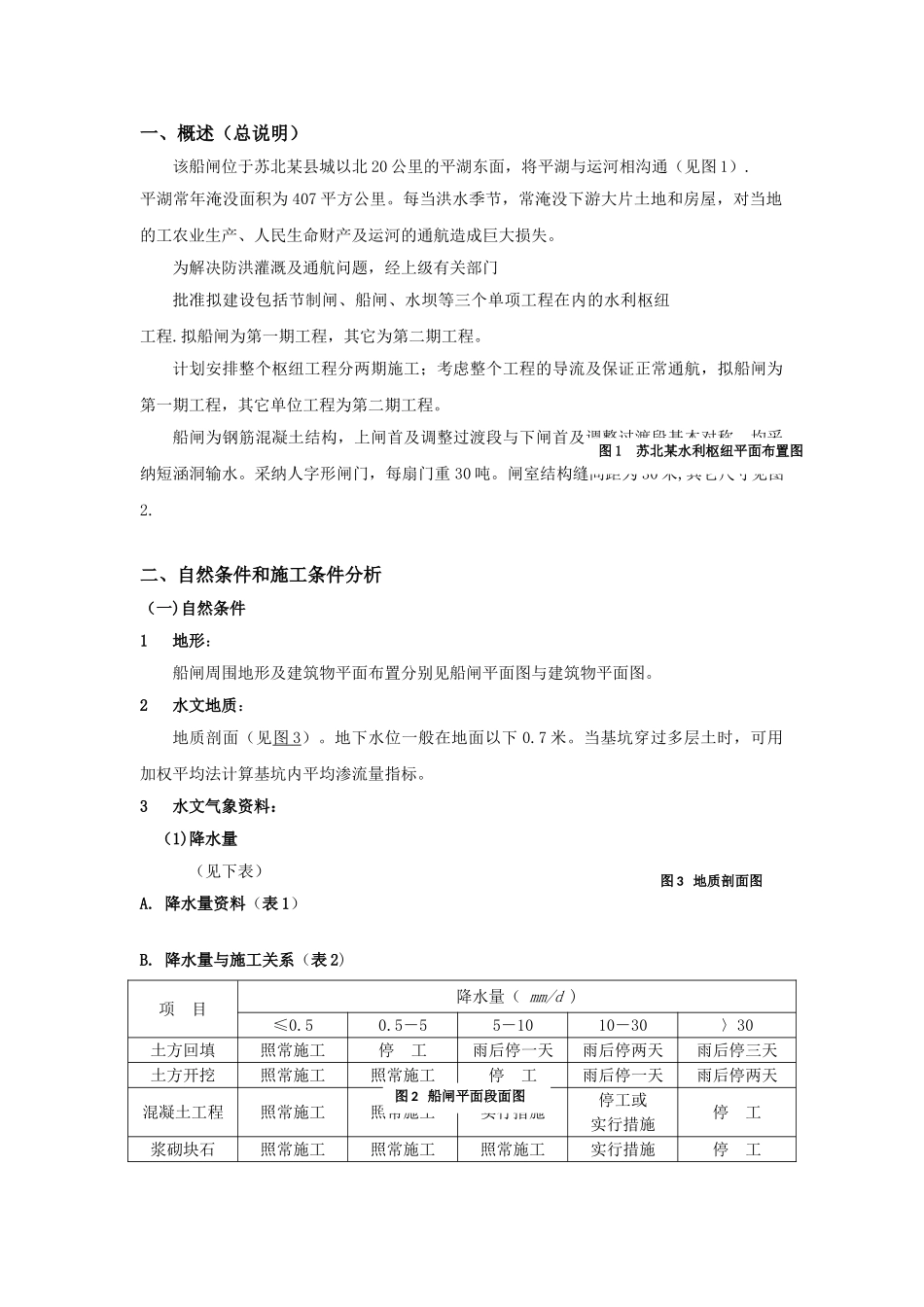

船闸工程施工组织设计_第1页
1/27

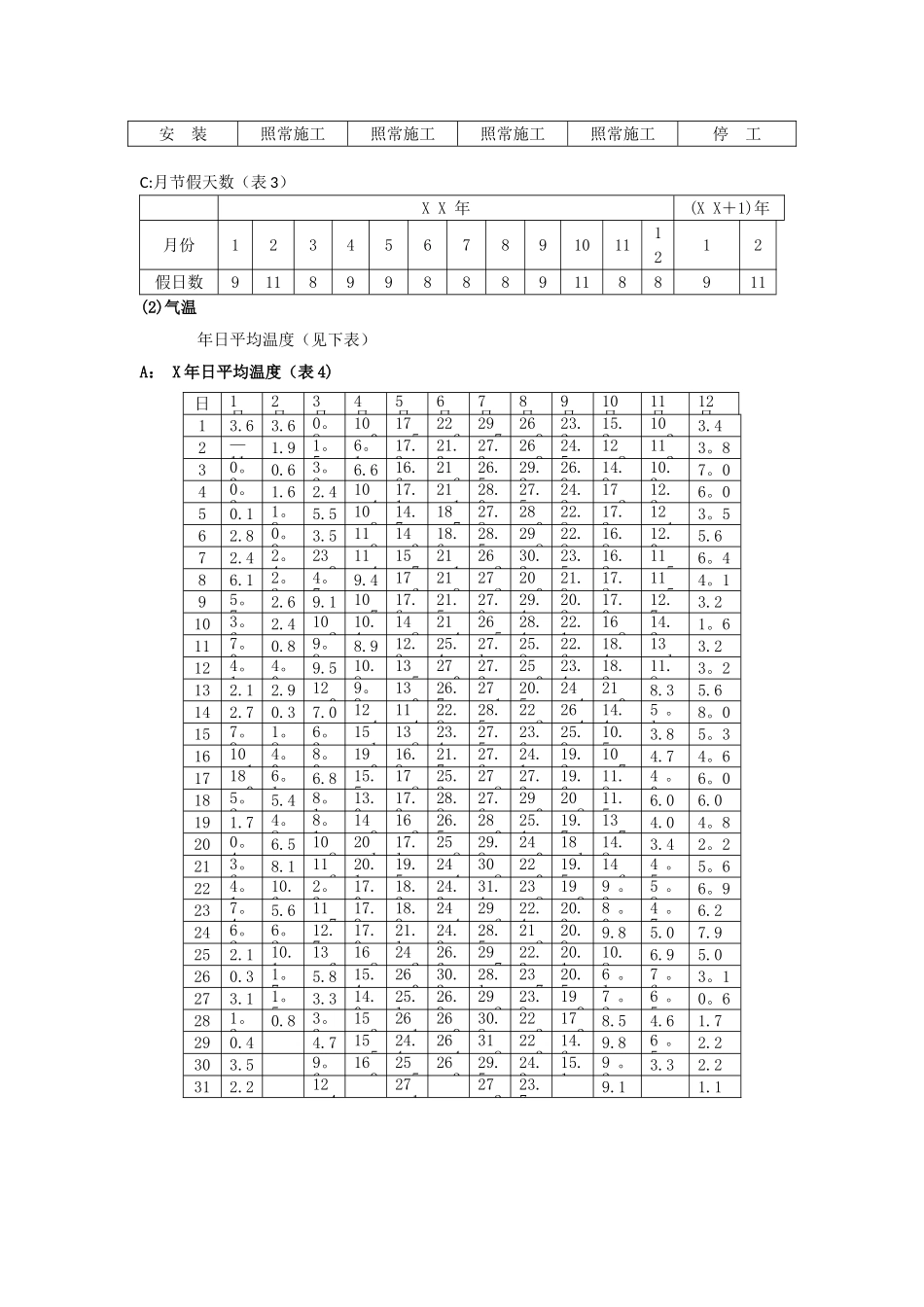

船闸工程施工组织设计_第2页
2/27

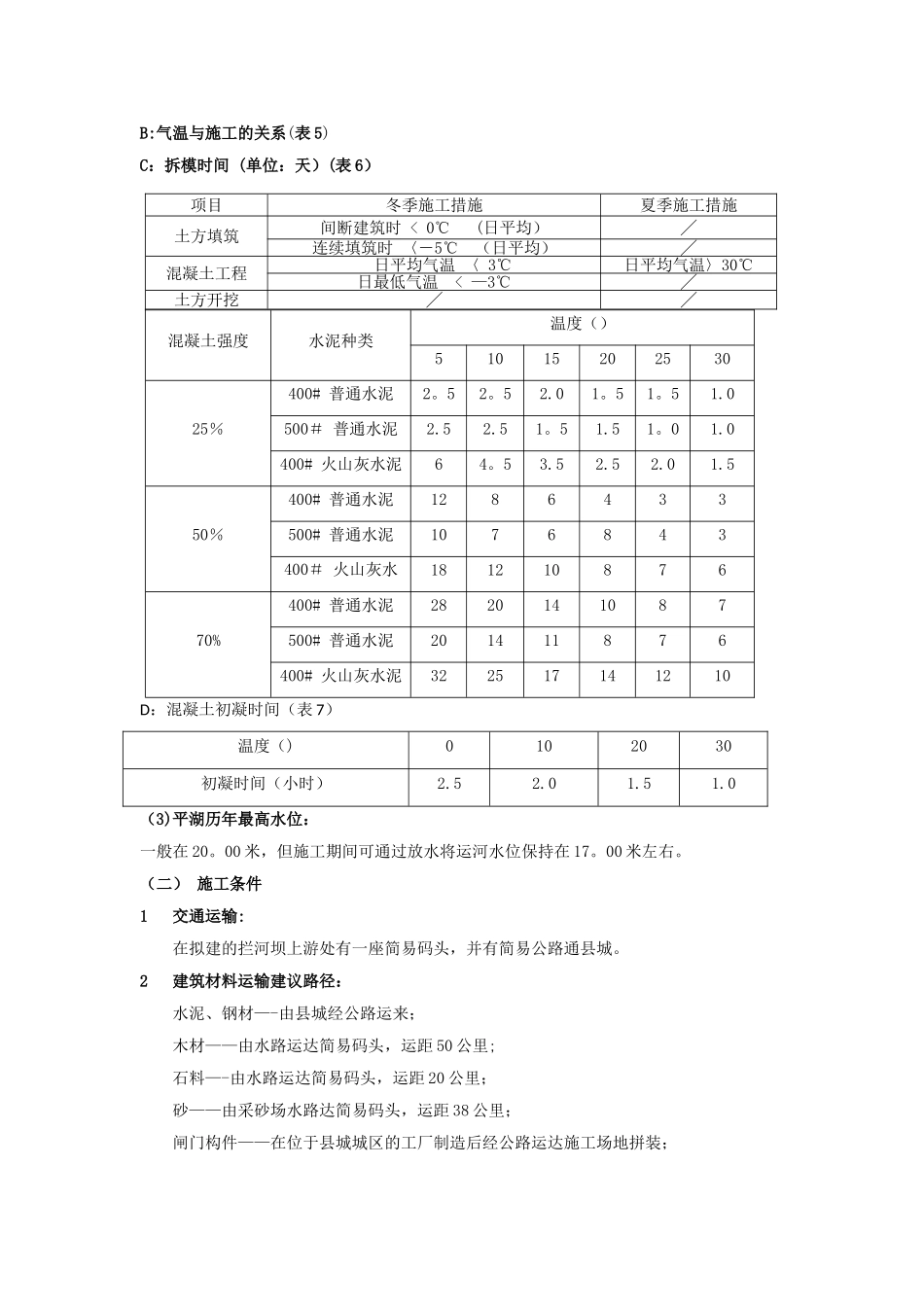

船闸工程施工组织设计_第3页
3/27
一、概述(总说明) 该船闸位于苏北某县城以北 20 公里的平湖东面,将平湖与运河相沟通(见图 1).平湖常年淹没面积为 407 平方公里。每当洪水季节,常淹没下游大片土地和房屋,对当地的工农业生产、人民生命财产及运河的通航造成巨大损失。为解决防洪灌溉及通航问题,经上级有关部门批准拟建设包括节制闸、船闸、水坝等三个单项工程在内的水利枢纽工程.拟船闸为第一期工程,其它为第二期工程。计划安排整个枢纽工程分两期施工;考虑整个工程的导流及保证正常通航,拟船闸为第一期工程,其它单位工程为第二期工程。船闸为钢筋混凝土结构,上闸首及调整过渡段与下闸首及调整过渡段基本对称,均采纳短涵洞输水。采纳人字形闸门,每扇门重 30 吨。闸室结构缝间距为 30 米,其它尺寸见图2.二、自然条件和施工条件分析(一)自然条件1 地形:船闸周围地形及建筑物平面布置分别见船闸平面图与建筑物平面图。2 水文地质:地质剖面(见图 3 )。地下水位一般在地面以下 0.7 米。当基坑穿过多层土时,可用加权平均法计算基坑内平均渗流量指标。3 水文气象资料:(1)降水量(见下表)A. 降水量资料(表 1)B. 降水量与施工关系(表 2)项 目降水量( mm/d )≤0.50.5-55-1010-30〉30土方回填照常施工停 工雨后停一天雨后停两天雨后停三天土方开挖照常施工照常施工停 工雨后停一天雨后停两天混凝土工程照常施工照常施工实行措施停工或实行措施停 工浆砌块石照常施工照常施工照常施工实行措施停 工图 1 苏北某水利枢纽平面布置图图 2 船闸平面段面图 图 3 地质剖面图 安 装照常施工照常施工照常施工照常施工停 工C:月节假天数(表 3)X X 年(X X+1)年月份12345678910111212假日数91189988891188911(2)气温 年日平均温度(见下表)A: X 年日平均温度(表 4)日1月2月3月4月5月6月7月8月9月10月11月12月13.63.60。810。017。522。629。726。923.215.210。33.42—111.91。56。117.321.327.326。924.512。811。33。830。30.63。26.616.621。626.529.226.914.910.37。040。31.62.410。417.121。128.027.524.217。212.26。050.11。95.510。914.718。727.828。022.817.312。13。562.80。93.511。914。318.628.529。822.816.812.05.672.42。423。911。415。721。126。230.223.516.211。56。486.12。34。79.417。621。927。220。021.917.211。54。195。72.69.110。717.621.527.329.420.217.012.73.2103。62.410。210.414...
