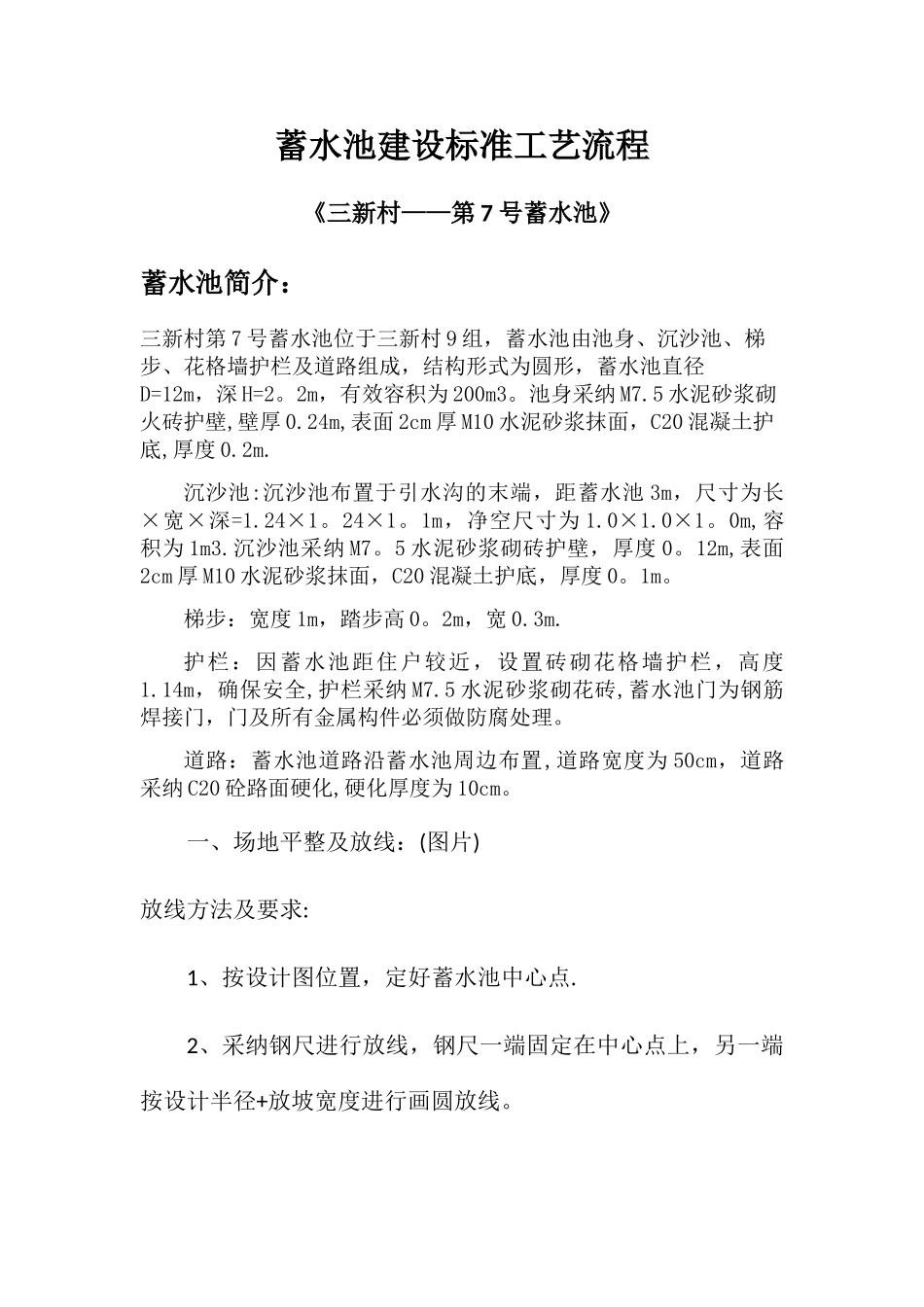

蓄水池建设标准工艺流程《三新村——第 7 号蓄水池》蓄水池简介:三新村第 7 号蓄水池位于三新村 9 组,蓄水池由池身、沉沙池、梯步、花格墙护栏及道路组成,结构形式为圆形,蓄水池直径D=12m,深 H=2。2m,有效容积为 200m3。池身采纳 M7.5 水泥砂浆砌火砖护壁,壁厚 0.24m,表面 2cm 厚 M10 水泥砂浆抹面,C20 混凝土护底,厚度 0.2m.沉沙池:沉沙池布置于引水沟的末端,距蓄水池 3m,尺寸为长×宽×深=1.24×1。24×1。1m,净空尺寸为 1.0×1.0×1。0m,容积为 1m3.沉沙池采纳 M7。5 水泥砂浆砌砖护壁,厚度 0。12m,表面2cm 厚 M10 水泥砂浆抹面,C20 混凝土护底,厚度 0。1m。梯步:宽度 1m,踏步高 0。2m,宽 0.3m.护栏:因蓄水池距住户较近,设置砖砌花格墙护栏,高度1.14m,确保安全,护栏采纳 M7.5 水泥砂浆砌花砖,蓄水池门为钢筋焊接门,门及所有金属构件必须做防腐处理。道路:蓄水池道路沿蓄水池周边布置,道路宽度为 50cm,道路采纳 C20 砼路面硬化,硬化厚度为 10cm。一、场地平整及放线:(图片)放线方法及要求:1、按设计图位置,定好蓄水池中心点.2、采纳钢尺进行放线,钢尺一端固定在中心点上,另一端按设计半径+放坡宽度进行画圆放线。3、要求:放线时要拉紧尺子,否则放线不圆,撒灰线要均匀一致。二、蓄水池开挖:(图片)开挖方法及要求: 1、先把挖机拉进场,对操作人员进行安全技术交底。 2、挖机按已放线的灰线进行开挖。 3、在开挖过程中用水准仪进行高程控制,具体标高见施工图. 4、要求开挖边坡严格按设计进行放坡,开挖深度必须复核设计要求。三、人工捡底:人工检底方法及要求: 1、先组织工作进场,进行安全技术交底。2、按设计要求重新定线,然后进行人工清底。3、要求:必须按设计要求的宽度清理基底,清底不能用锄头挖,否则会扰动地基,在清底时要清除松散土层。四、底板混凝土浇筑:标高控制依据及控制:标高控制依据是施工图,采纳卷尺和水平仪进行控制。浇筑材料及工艺流程:浇筑材料是 C20 混凝土.工艺流程:上料→搅拌→出料→运料→浇筑→振捣→收面→养护.五、池壁和池底连接:处理方式:1、清理基层,将杂物清理洁净。2、基面和砖浇水湿润。3、用 M10 水泥砂浆进行找平。4、砌砖,砂浆要饱满。5、此处抹灰成 R 角. 6、保湿养护。六、池壁砌筑:砌筑工艺流程:1、人员及材料进场,人员的安全技术交底。2、准备工作,清理基层,将杂物清理洁净,砖浇水湿润。3、搅拌和运砂...
