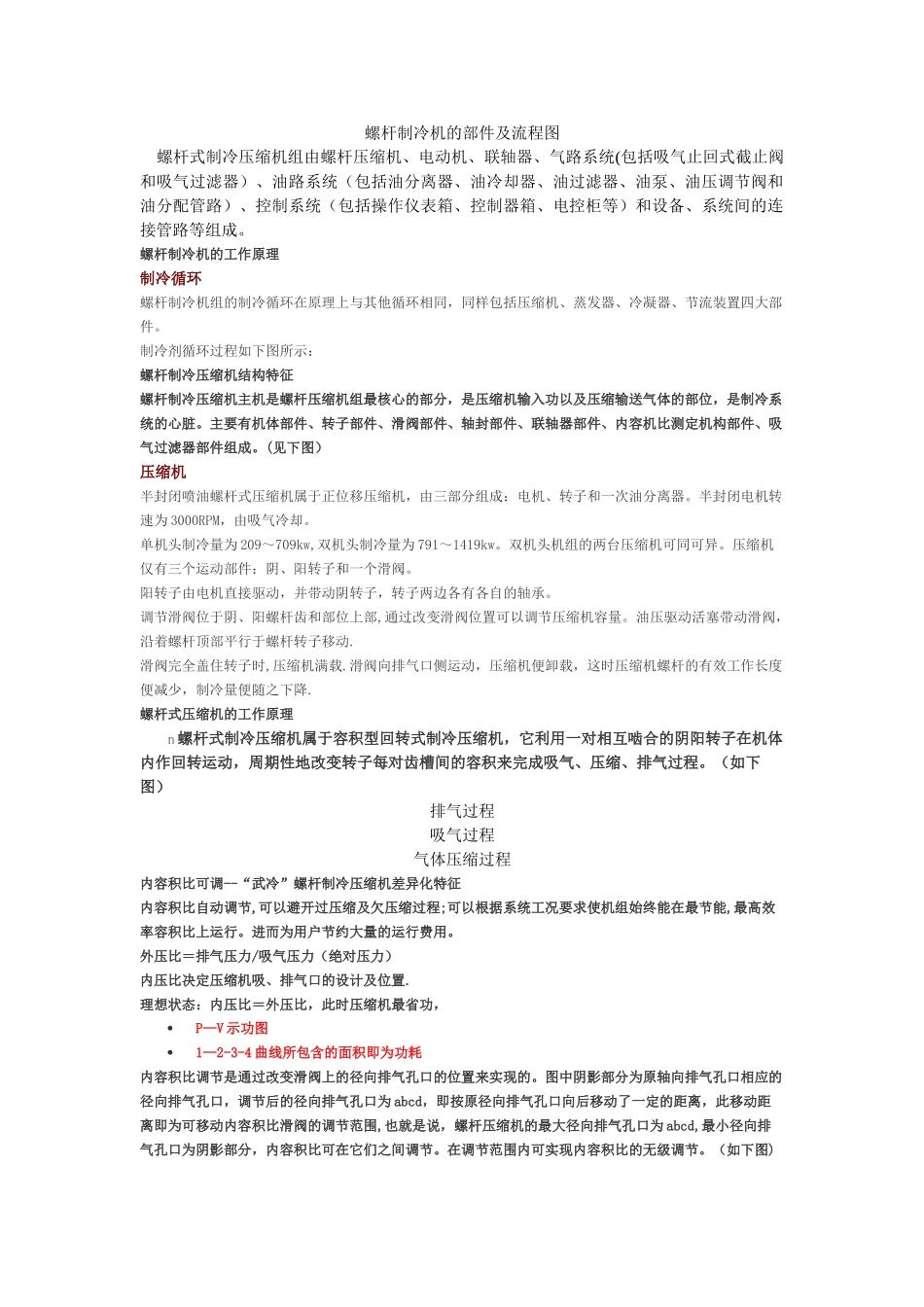

螺杆制冷机的部件及流程图 螺杆式制冷压缩机组由螺杆压缩机、电动机、联轴器、气路系统(包括吸气止回式截止阀和吸气过滤器）、油路系统（包括油分离器、油冷却器、油过滤器、油泵、油压调节阀和油分配管路）、控制系统（包括操作仪表箱、控制器箱、电控柜等）和设备、系统间的连接管路等组成
螺杆制冷机的工作原理制冷循环螺杆制冷机组的制冷循环在原理上与其他循环相同，同样包括压缩机、蒸发器、冷凝器、节流装置四大部件
制冷剂循环过程如下图所示：螺杆制冷压缩机结构特征螺杆制冷压缩机主机是螺杆压缩机组最核心的部分，是压缩机输入功以及压缩输送气体的部位，是制冷系统的心脏
主要有机体部件、转子部件、滑阀部件、轴封部件、联轴器部件、内容机比测定机构部件、吸气过滤器部件组成
(见下图）压缩机半封闭喷油螺杆式压缩机属于正位移压缩机，由三部分组成：电机、转子和一次油分离器
半封闭电机转速为 3000RPM，由吸气冷却
单机头制冷量为 209～709kw,双机头制冷量为 791～1419kw
双机头机组的两台压缩机可同可异
压缩机仅有三个运动部件：阴、阳转子和一个滑阀
阳转子由电机直接驱动，并带动阴转子，转子两边各有各自的轴承
调节滑阀位于阴、阳螺杆齿和部位上部,通过改变滑阀位置可以调节压缩机容量
油压驱动活塞带动滑阀，沿着螺杆顶部平行于螺杆转子移动
滑阀完全盖住转子时,压缩机满载
滑阀向排气口侧运动，压缩机便卸载，这时压缩机螺杆的有效工作长度便减少，制冷量便随之下降
螺杆式压缩机的工作原理 n 螺杆式制冷压缩机属于容积型回转式制冷压缩机，它利用一对相互啮合的阴阳转子在机体内作回转运动，周期性地改变转子每对齿槽间的容积来完成吸气、压缩、排气过程
（如下图）排气过程吸气过程气体压缩过程内容积比可调--“武冷”螺杆制冷压缩机差异化特征内容积比自动调节,可以避开过压缩及欠压缩过程;可以根据系统工况要求使机组始终能在最节能
