功率放大器的设计与研究--电路仿真

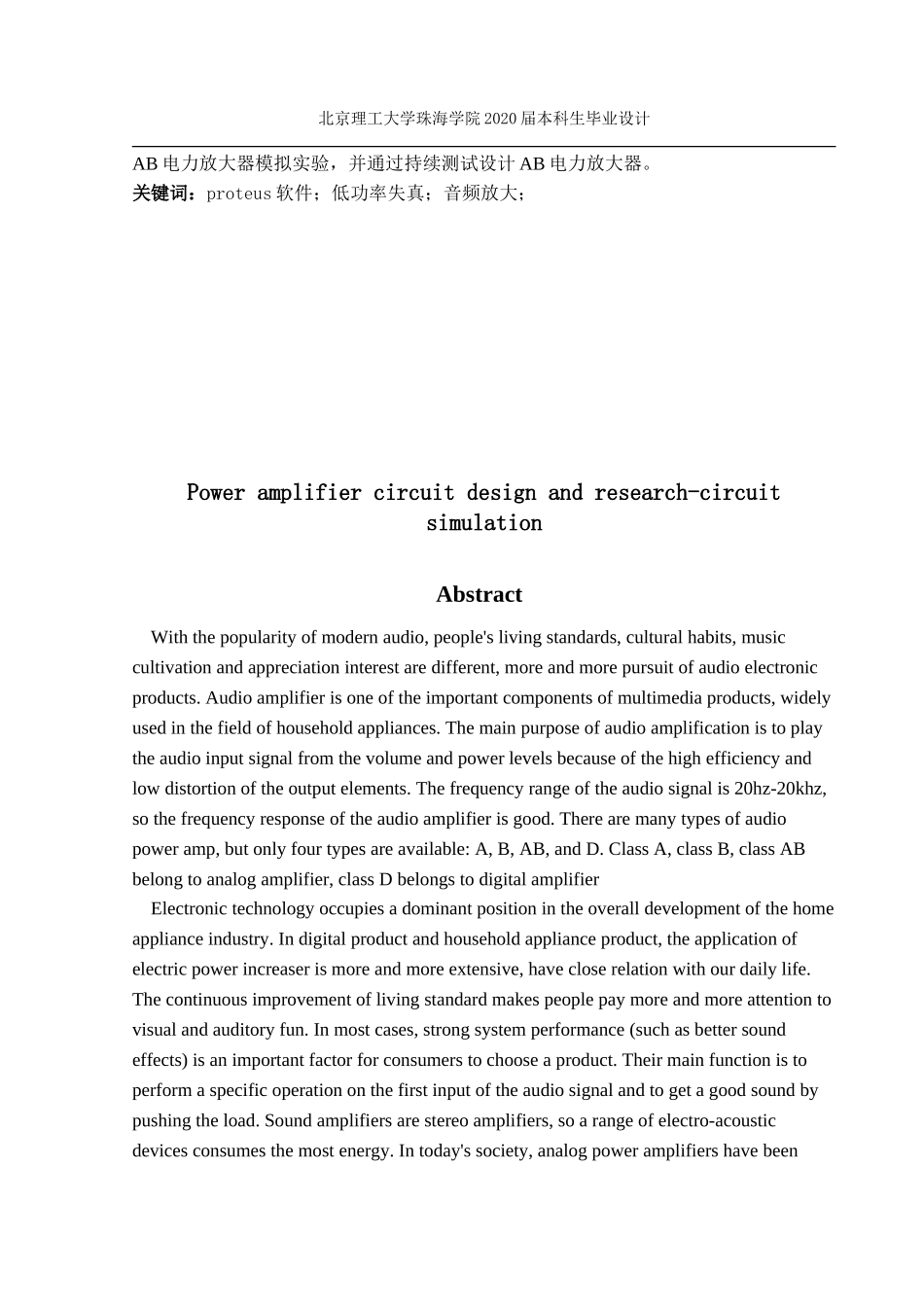

北京理工大学珠海学院 2020 届本科生毕业设计功率放大器电路设计与研究-电路仿真功率放大器的设计与研究—电路仿真摘 要随着现代音响的大众化，人们的生活水平、文化习惯、音乐栽培及欣赏兴趣都有所不同，越来越追求音响电子产品。音频放大器是多媒体产品的重要组成部分之一，广泛应用于家用电器领域。音频放大的主要目的是从音量和电力等级中播放音频输入信号，因为输出元素的高效率和低失真。音频信号的频率范围为 20Hz-20KHz，因此音频放大器的频率响应良好。音频功率 amp 有很多种类型，但只能适用 A、B、AB 和 D 四种类型。类 A、类 B、类 AB 属于模拟放大器，类 D 属于数字放大器电子技术在家电产业的整体发展中占据支配地位，随着电子技术的发展，电力增幅器的设计持续更新。在数字产品和家电产品中，电力增幅器的应用越来越广泛，与我们的日常生活有密切的关系。生活水平的不断提高，使人们越来越多地关注视觉和听觉上的乐趣。大多数情况下，强大的系统性能(例如更好的音响效果)是让消费者选择产品的重要因素。它们的主要功能是对音频信号的第一个输入进行特定的操作，并通过推负荷获得良好的声音。音响放大器是立体声放大器，所以一系列的电声装置消耗的能量最多。在今天的社会中，模拟电力放大器经过了 10 多年的持续改善和变形，技术几乎发展到了最高点。模拟电力放大器以线性放大器为基础，电力放大器调谐管和晶体管将分为两种类型。2 . 4v ~ 5 5v 低电便携式及电源供应装置系统所使用的类 ab 立体声音频放大器,5v 电源供电装置的情况看,在 8Ω 部下 1 . 2w 的连续平均可以供应电力,thd + n 是 1%。这两个端口的GAIN0 和 GAIN1 内脏结构放大器增量控制可由 6dB, 10dB, 15.6dB 和 21.6dB 组成。这个项目的目标是设计由偏振电路和放大器组成的完整电路。偏差分区用于向运算放大器线路提供合适的电压偏差。停工/停工状态的抑制和减缓。该项目使用 Proteus 软件进行类北京理工大学珠海学院 2020 届本科生毕业设计AB 电力放大器模拟实验，并通过持续测试设计 AB 电力放大器。关键词：proteus 软件；低功率失真；音频放大； Power amplifier circuit design and research-circuit simulationAbstractWith the popularity of modern audio, people's living standards, cultural habits, music cultivation and appreciation interest are different, more ...
