河道工程施工组织设计

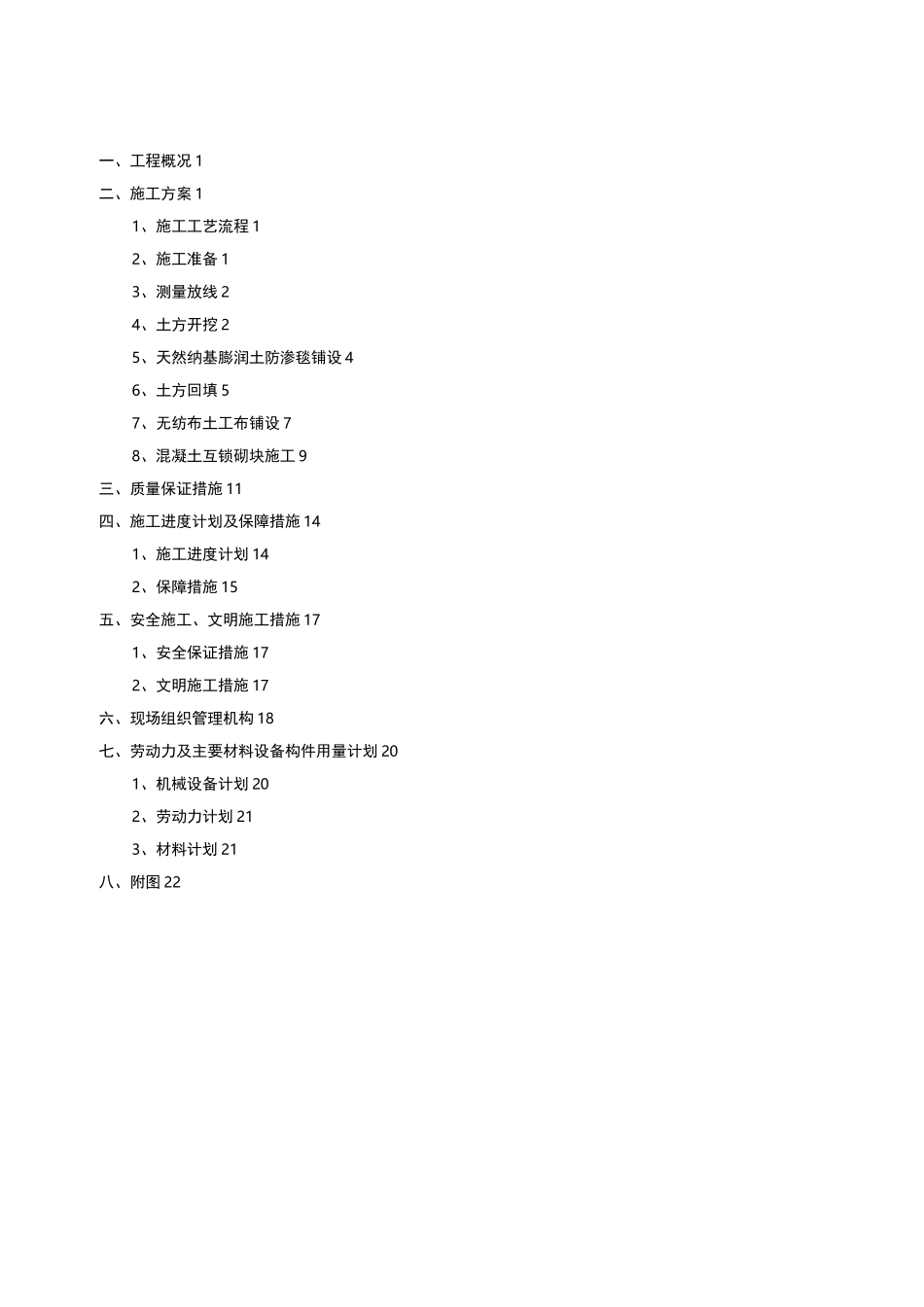

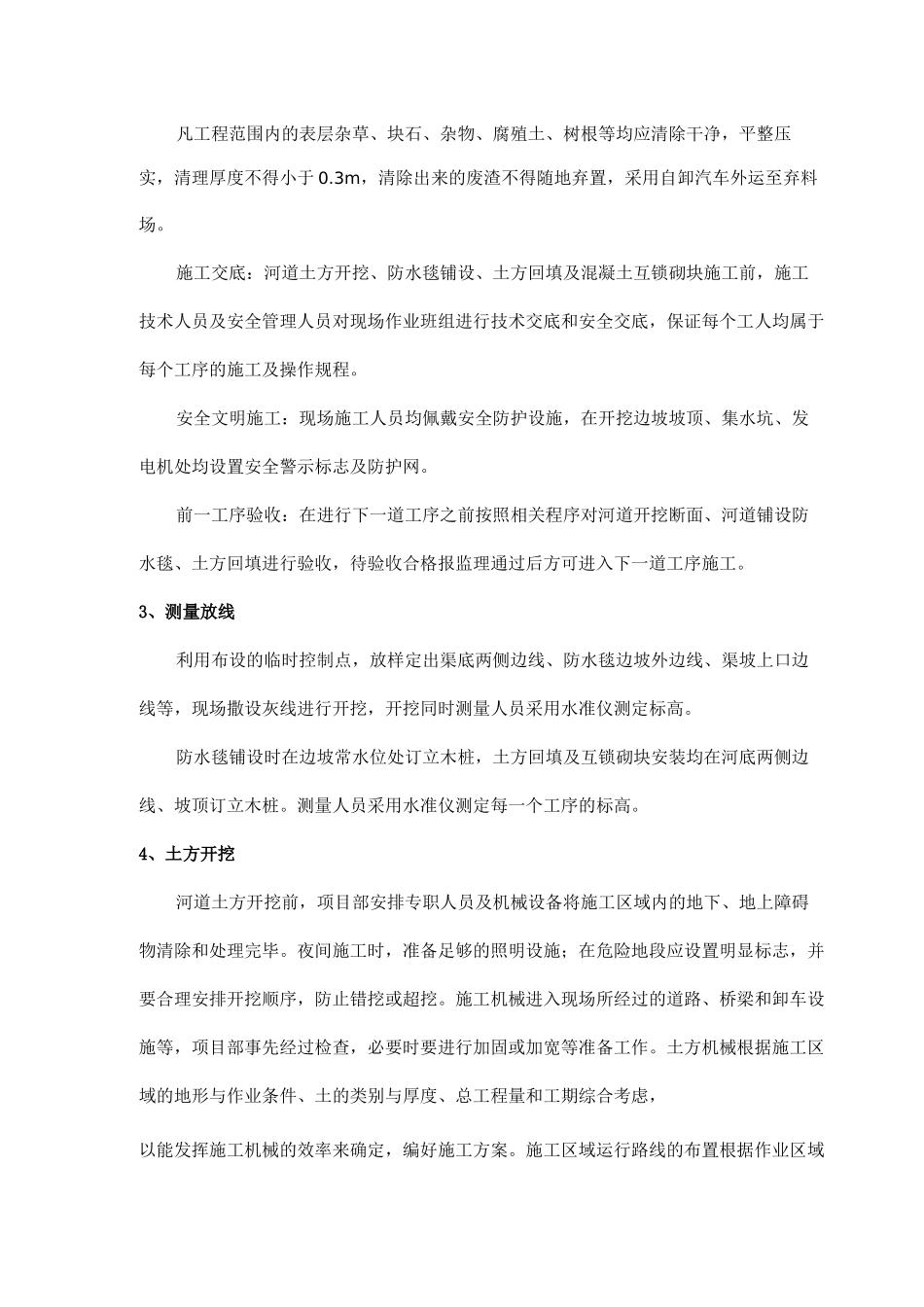

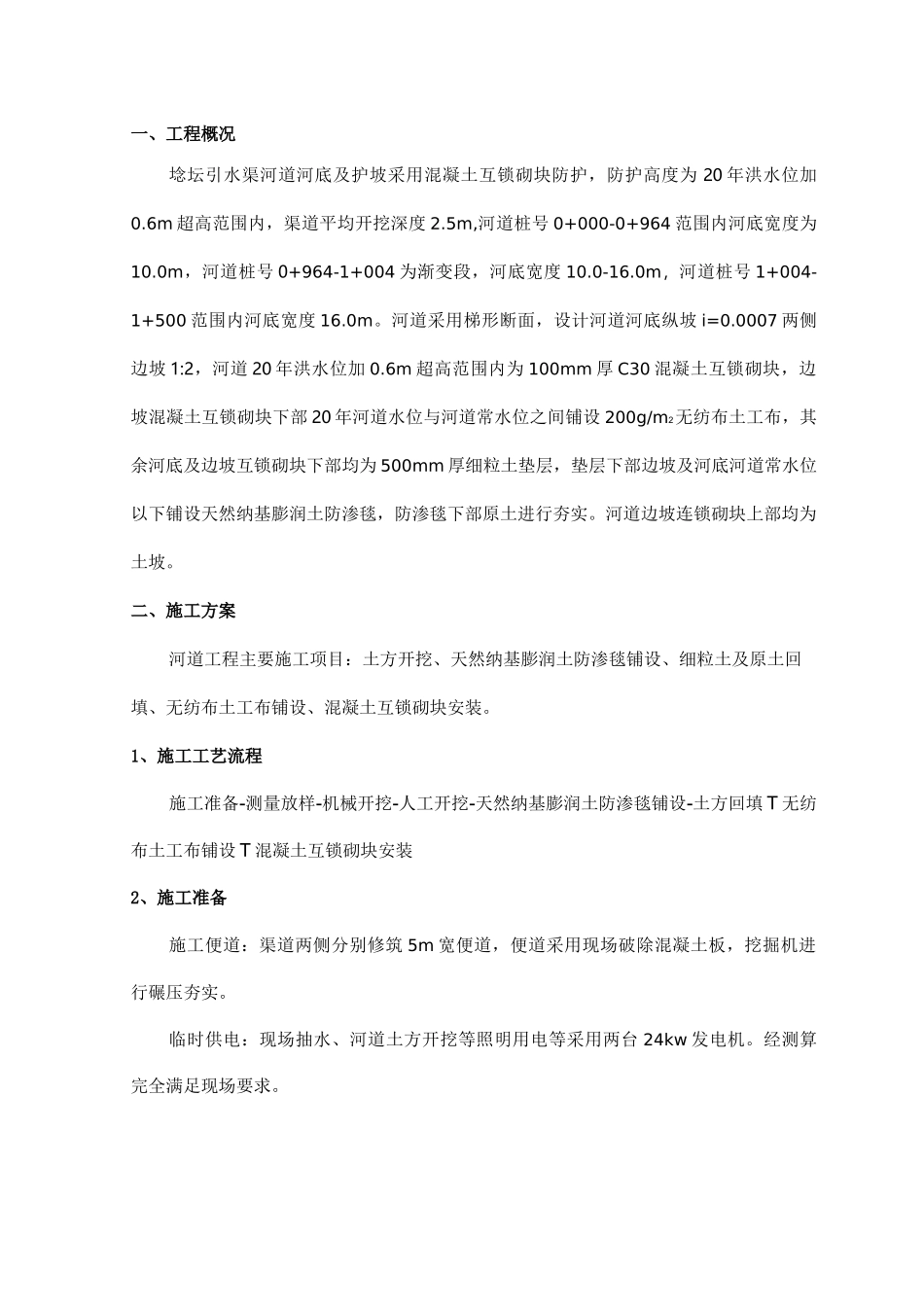

一、工程概况 1二、施工方案 11、施工工艺流程 12、施工准备 13、测量放线 24、土方开挖 25、天然纳基膨润土防渗毯铺设 46、土方回填 57、无纺布土工布铺设 78、混凝土互锁砌块施工 9三、质量保证措施 11四、施工进度计划及保障措施 141、施工进度计划 142、保障措施 15五、安全施工、文明施工措施 171、安全保证措施 172、文明施工措施 17六、现场组织管理机构 18七、劳动力及主要材料设备构件用量计划 201、机械设备计划 202、劳动力计划 213、材料计划 21八、附图 22一、工程概况埝坛引水渠河道河底及护坡采用混凝土互锁砌块防护，防护高度为 20 年洪水位加0.6m 超高范围内，渠道平均开挖深度 2.5m,河道桩号 0+000-0+964 范围内河底宽度为10.0m，河道桩号 0+964-1+004 为渐变段，河底宽度 10.0-16.0m，河道桩号 1+004-1+500 范围内河底宽度 16.0m。河道采用梯形断面，设计河道河底纵坡 i=0.0007 两侧边坡 1:2，河道 20 年洪水位加 0.6m 超高范围内为 100mm 厚 C30 混凝土互锁砌块，边坡混凝土互锁砌块下部 20 年河道水位与河道常水位之间铺设 200g/m2无纺布土工布，其余河底及边坡互锁砌块下部均为 500mm 厚细粒土垫层，垫层下部边坡及河底河道常水位以下铺设天然纳基膨润土防渗毯，防渗毯下部原土进行夯实。河道边坡连锁砌块上部均为土坡。二、施工方案河道工程主要施工项目：土方开挖、天然纳基膨润土防渗毯铺设、细粒土及原土回填、无纺布土工布铺设、混凝土互锁砌块安装。1、施工工艺流程施工准备-测量放样-机械开挖-人工开挖-天然纳基膨润土防渗毯铺设-土方回填 T 无纺布土工布铺设 T 混凝土互锁砌块安装2、施工准备施工便道：渠道两侧分别修筑 5m 宽便道，便道采用现场破除混凝土板，挖掘机进行碾压夯实。临时供电：现场抽水、河道土方开挖等照明用电等采用两台 24kw 发电机。经测算完全满足现场要求。凡工程范围内的表层杂草、块石、杂物、腐殖土、树根等均应清除干净，平整压实，清理厚度不得小于 0.3m，清除出来的废渣不得随地弃置，采用自卸汽车外运至弃料场。施工交底：河道土方开挖、防水毯铺设、土方回填及混凝土互锁砌块施工前，施工技术人员及安全管理人员对现场作业班组进行技术交底和安全交底，保证每个工人均属于每个工序的施工及操作规程。安全文明施工：现场施工人员均佩戴安全防护设施，在开挖边坡坡顶、集水坑、发电机处均设置安全警示标志及防护网。前一工...
