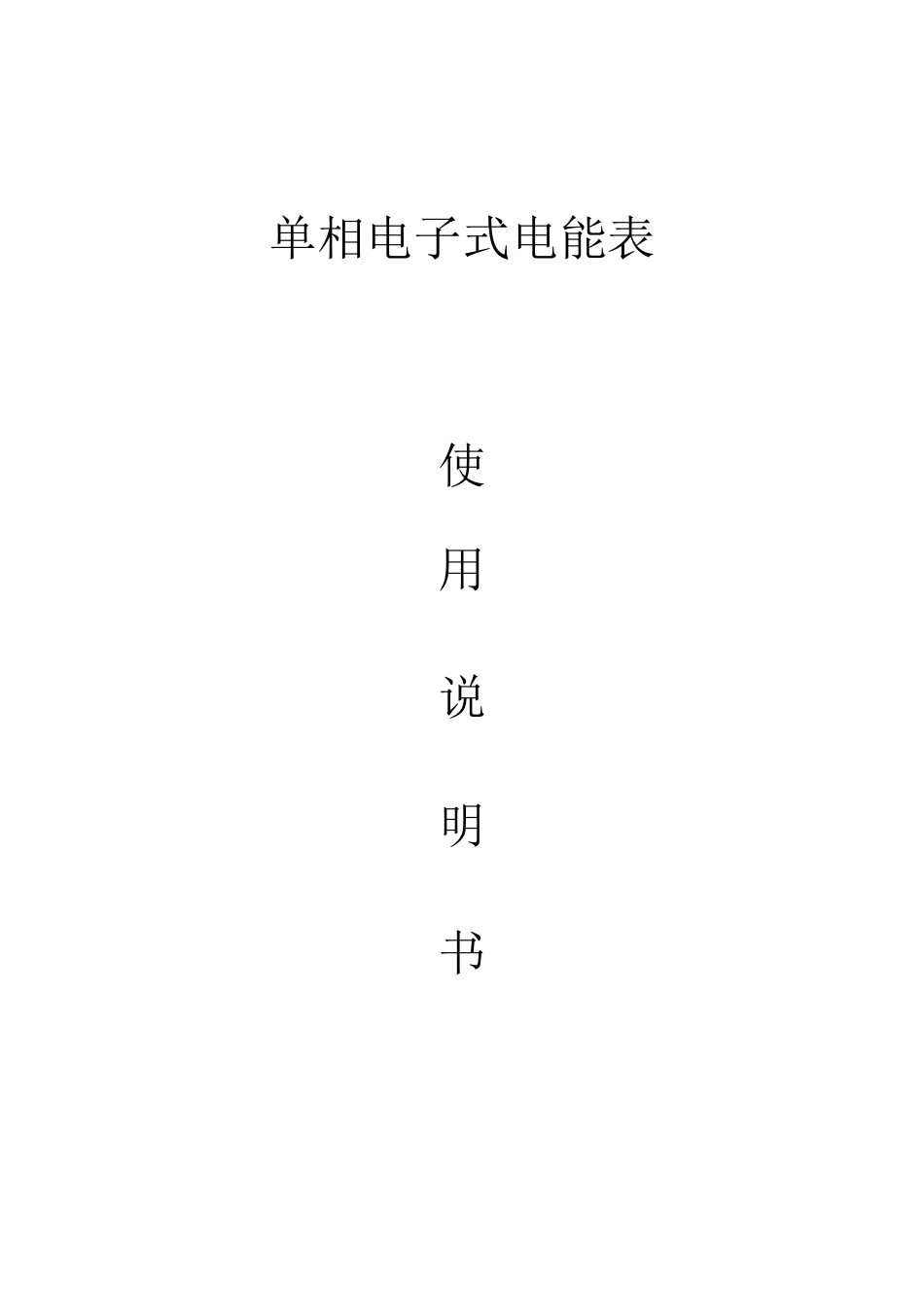

单相电子式电能表说明书资料

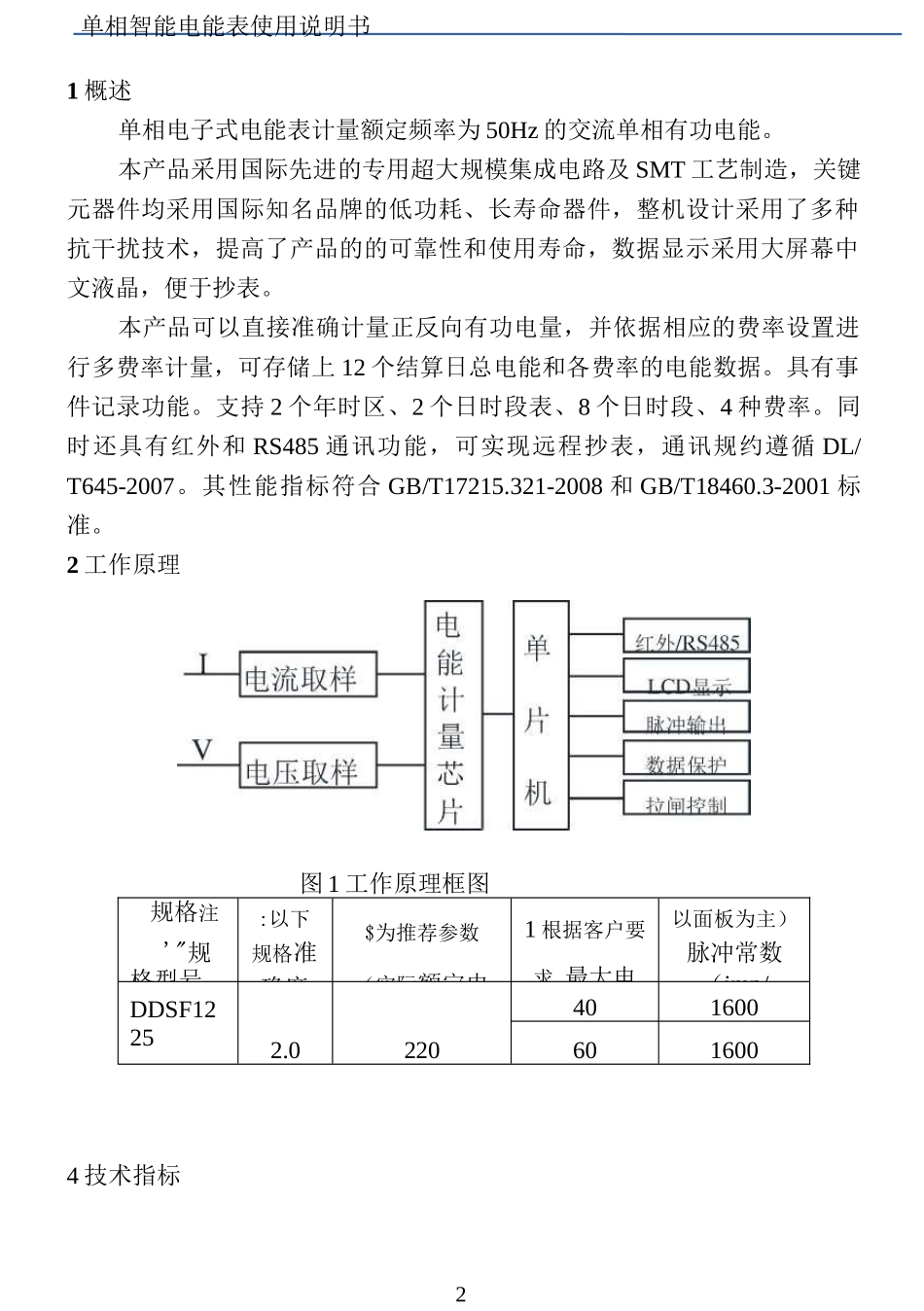

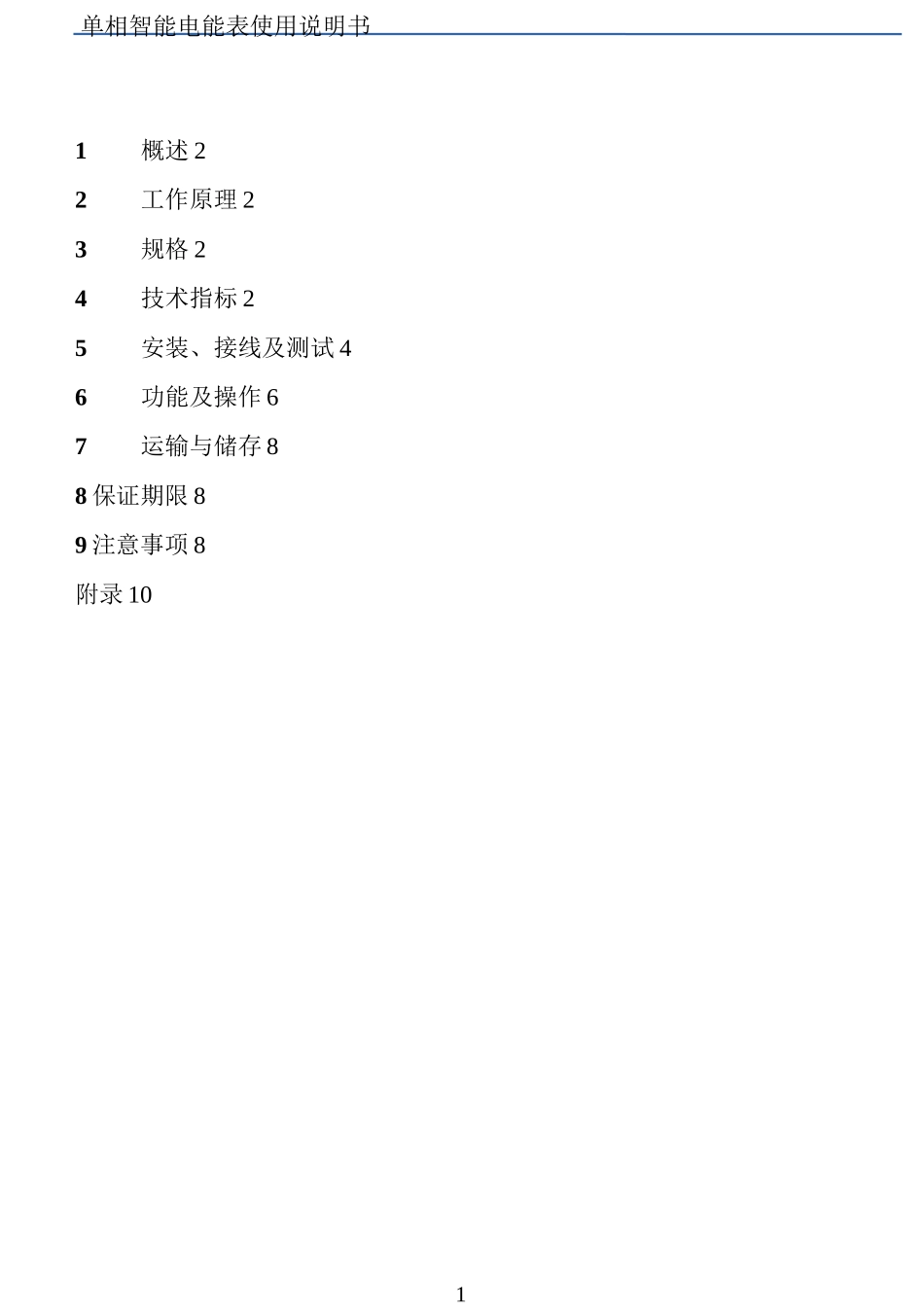

单相电子式电能表使用说明书单相智能电能表使用说明书11概述 22工作原理 23规格 24技术指标 25安装、接线及测试 46功能及操作 67运输与储存 88 保证期限 89 注意事项 8附录 10单相智能电能表使用说明书21 概述单相电子式电能表计量额定频率为 50Hz 的交流单相有功电能。本产品采用国际先进的专用超大规模集成电路及 SMT 工艺制造，关键元器件均采用国际知名品牌的低功耗、长寿命器件，整机设计采用了多种抗干扰技术，提高了产品的的可靠性和使用寿命，数据显示采用大屏幕中文液晶，便于抄表。本产品可以直接准确计量正反向有功电量，并依据相应的费率设置进行多费率计量，可存储上 12 个结算日总电能和各费率的电能数据。具有事件记录功能。支持 2 个年时区、2 个日时段表、8 个日时段、4 种费率。同时还具有红外和 RS485 通讯功能，可实现远程抄表，通讯规约遵循 DL/T645-2007。其性能指标符合 GB/T17215.321-2008 和 GB/T18460.3-2001 标准。2 工作原理图 1 工作原理框图规格注'"规格型号:以下规格准确度$为推荐参数（实际额定电1 根据客户要求,最大电以面板为主）脉冲常数（imp/DDSF12252.02204016006016004 技术指标单相智能电能表使用说明书34.1 额定频率 50Hz4.2，基本误差（见下表）负载电流功率因数基本误差（％）1.0 级2.0 级005Ib〜01Ib10±15±2501Ib〜Imax10±10+200.1Ib〜0.2Ib0.5L0.8C±1.5±2.50.2Ib〜Imax05L08C±10±204.3起动在 功 率 因 数 为 1.0 和 电 流 为 0.4%Ib 下 ， 电 能 表 能 起 动 并 连 续 记 录 。4.4潜动当电能表施加参比电压的 115%而电流线路无电流时，电能表测试输出不会产生多于一个的脉冲。4.5电气参数正常工作电压：0.9Un〜1.1Un扩展工作电压：0.8Un〜1.15Un极限工作电压：0.0Un〜1.15Un绝缘电压：22000VAC功率消耗：W1.5W 和 10VA4.6气候条件4.7机械参数4.7.1规定的工作范围-25°"〜60。「极限工作范围-40r〜70°「储存和运输极限范围-40"〜70°「4.7.2 湿度范围年平均湿度：W75%一年中的 30 天（以自然方式扩散）湿度可达 95%，其余时间有时可达 85%。单相智能电能表使用说明书4外型尺寸：160mm（高度）X112mm（宽度）X58mm（厚度）净重：约 0.6Kg5 安装、接线及测试电能表在出厂前经检验合格，并加铅封，即可安装使用。5.1 安装电能表应安装在室内使用。电能表底座上端有挂钩螺钉孔，可用挂钩螺钉固定；电能表下部有两个...
