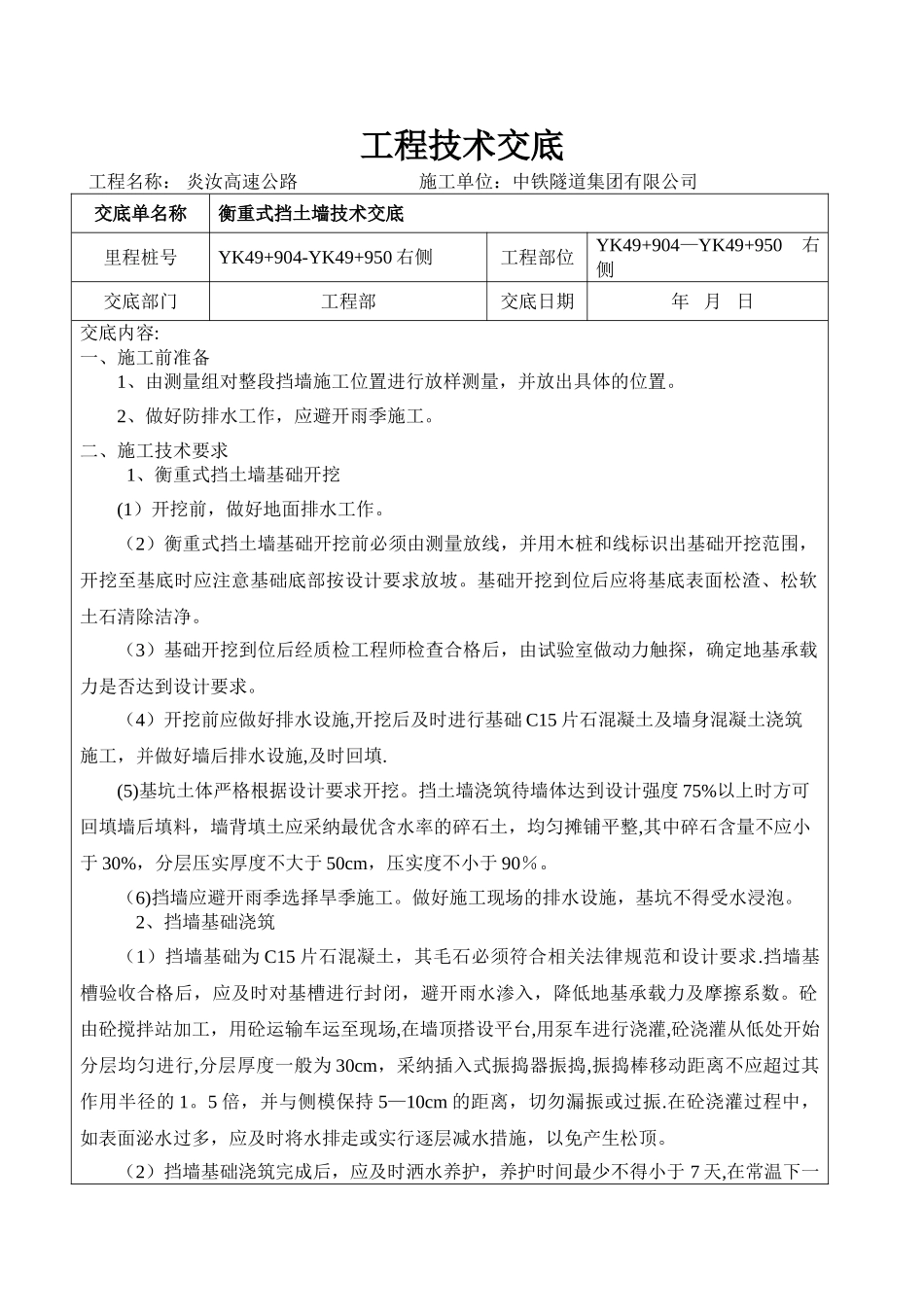

工程技术交底工程名称： 炎汝高速公路 施工单位：中铁隧道集团有限公司交底单名称衡重式挡土墙技术交底里程桩号YK49+904-YK49+950 右侧工程部位YK49+904—YK49+950右侧交底部门工程部交底日期 年 月 日交底内容:一、施工前准备1、由测量组对整段挡墙施工位置进行放样测量，并放出具体的位置。2、做好防排水工作，应避开雨季施工。二、施工技术要求1、衡重式挡土墙基础开挖(1）开挖前，做好地面排水工作。（2）衡重式挡土墙基础开挖前必须由测量放线，并用木桩和线标识出基础开挖范围，开挖至基底时应注意基础底部按设计要求放坡。基础开挖到位后应将基底表面松渣、松软土石清除洁净。（3）基础开挖到位后经质检工程师检查合格后，由试验室做动力触探，确定地基承载力是否达到设计要求。（4）开挖前应做好排水设施,开挖后及时进行基础 C15 片石混凝土及墙身混凝土浇筑施工，并做好墙后排水设施,及时回填. (5)基坑土体严格根据设计要求开挖。挡土墙浇筑待墙体达到设计强度 75%以上时方可回填墙后填料，墙背填土应采纳最优含水率的碎石土，均匀摊铺平整,其中碎石含量不应小于 30%，分层压实厚度不大于 50cm，压实度不小于 90％。（6)挡墙应避开雨季选择旱季施工。做好施工现场的排水设施，基坑不得受水浸泡。2、挡墙基础浇筑（1）挡墙基础为 C15 片石混凝土，其毛石必须符合相关法律规范和设计要求.挡墙基槽验收合格后，应及时对基槽进行封闭，避开雨水渗入，降低地基承载力及摩擦系数。砼由砼搅拌站加工，用砼运输车运至现场,在墙顶搭设平台,用泵车进行浇灌,砼浇灌从低处开始分层均匀进行,分层厚度一般为 30cm，采纳插入式振捣器振捣,振捣棒移动距离不应超过其作用半径的 1。5 倍，并与侧模保持 5—10cm 的距离，切勿漏振或过振.在砼浇灌过程中，如表面泌水过多，应及时将水排走或实行逐层减水措施，以免产生松顶。（2）挡墙基础浇筑完成后，应及时洒水养护，养护时间最少不得小于 7 天,在常温下一般 24 小时即可拆除墙身侧模板，拆模时，必须特别小心，切莫损坏基础面。（3)砼试件制作应在浇灌地点随机制取，每作业班应制作不少于 2 组试件(每组 3 块）.3、立模所有模板必须采纳大于 1.5 平方米的定型组合钢模板,钢管支撑,纵横支撑间距不大于70cm.模板在安装前必须打磨、并刷脱模剂.为保证浇筑过程中不出现位移、爆模等现象，采纳拉杆对模板进行加固。模板如有缝隙,应填塞严密.4、浇筑混凝土根据片石混凝土设计要求配...
