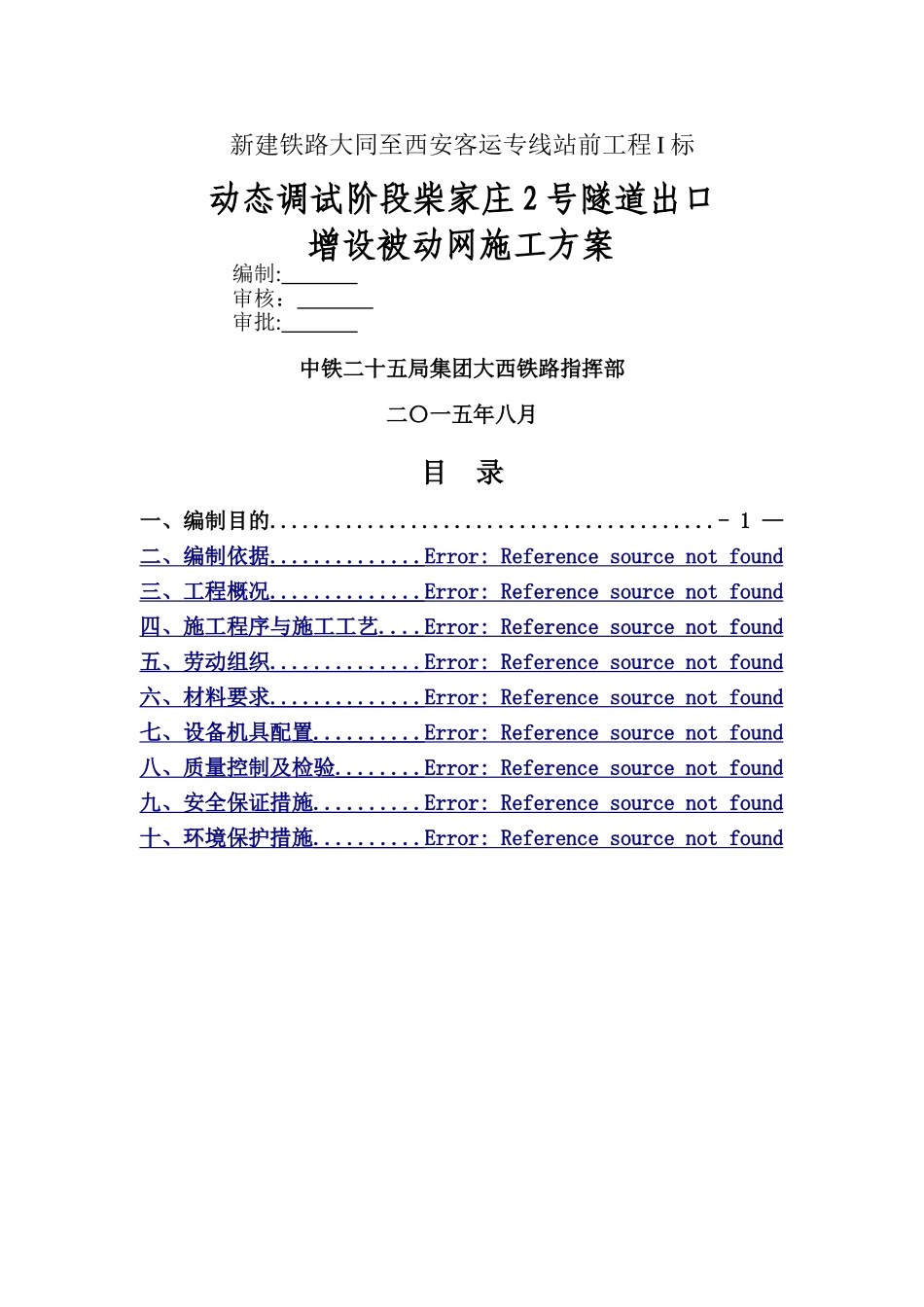

新建铁路大同至西安客运专线站前工程 I 标动态调试阶段柴家庄 2 号隧道出口增设被动网施工方案 编制: 审核： 审批: 中铁二十五局集团大西铁路指挥部二〇一五年八月目 录一、编制目的.........................................- 1 —二、编制依据 .............. Error: Reference source not found 三、工程概况 .............. Error: Reference source not found 四、施工程序与施工工艺 .... Error: Reference source not found 五、劳动组织 .............. Error: Reference source not found 六、材料要求 .............. Error: Reference source not found 七、 设备机具配置 .......... Error: Reference source not found 八、质量控制及检验 ........ Error: Reference source not found 九、安全保证措施 .......... Error: Reference source not found 十、环境保护措施 .......... Error: Reference source not found 动态调试阶段柴家庄 2 号隧道出口增设被动网施工方案一、编制目的柴家庄 2 号隧道出口动态验收期间发现会有岩石倒塌滚落的危险。为防止滚落碎石影响行车安全，增设被动防护网工程。特编制此方案,提供施工工艺流程、人员组织安排、安全防护及环境保护措施用以指导施工。二、编制依据 1、《铁路混凝土施工技术指南》（铁建设〔2024〕241 号）； 2、《铁路站场工程施工质量验收标准》（TB10423-2024）； 3、《铁路工程施工质量验收标准应用指南》； 三、工程概况 柴家庄 2#隧道位于山西省忻州市忻府区南高村,线间距 5m，隧道进口里程 DK190+237，出口里程 DK192+980，全场 2742m。隧道进出口均位于直线上，隧道洞身 DK190+417～DK192+227 位于半径 8000 的线路上。隧道内设人字坡,自进口至 DK191+300 为 13‰的上坡，自 DK191+300 至出口为4‰下坡。四、施工程序与施工工艺4。1 施工准备(1）施工前应做好水泥、钢立柱、棱型镀锌钢绳网及锚绳的备料工作.(2）水泥采纳普通硅酸盐水泥,水泥强度等级为 P。O32。5 级，水泥出厂日期不超过 3 个月。水泥的各项指标符合国家标准，并附有水泥出厂报告。4。2 施工工艺4。2。1 工艺流程工艺流程图4.2。2 施工注意事项:被动拦石网由钢立柱、高强度棱型镀锌钢绳网、锚绳及锚固基础组成，钢立柱间距 10m，拦石网的高度一般为 5m 至 7m,施工时根据现场地形实际情况...
