装置区地下管网施工方案

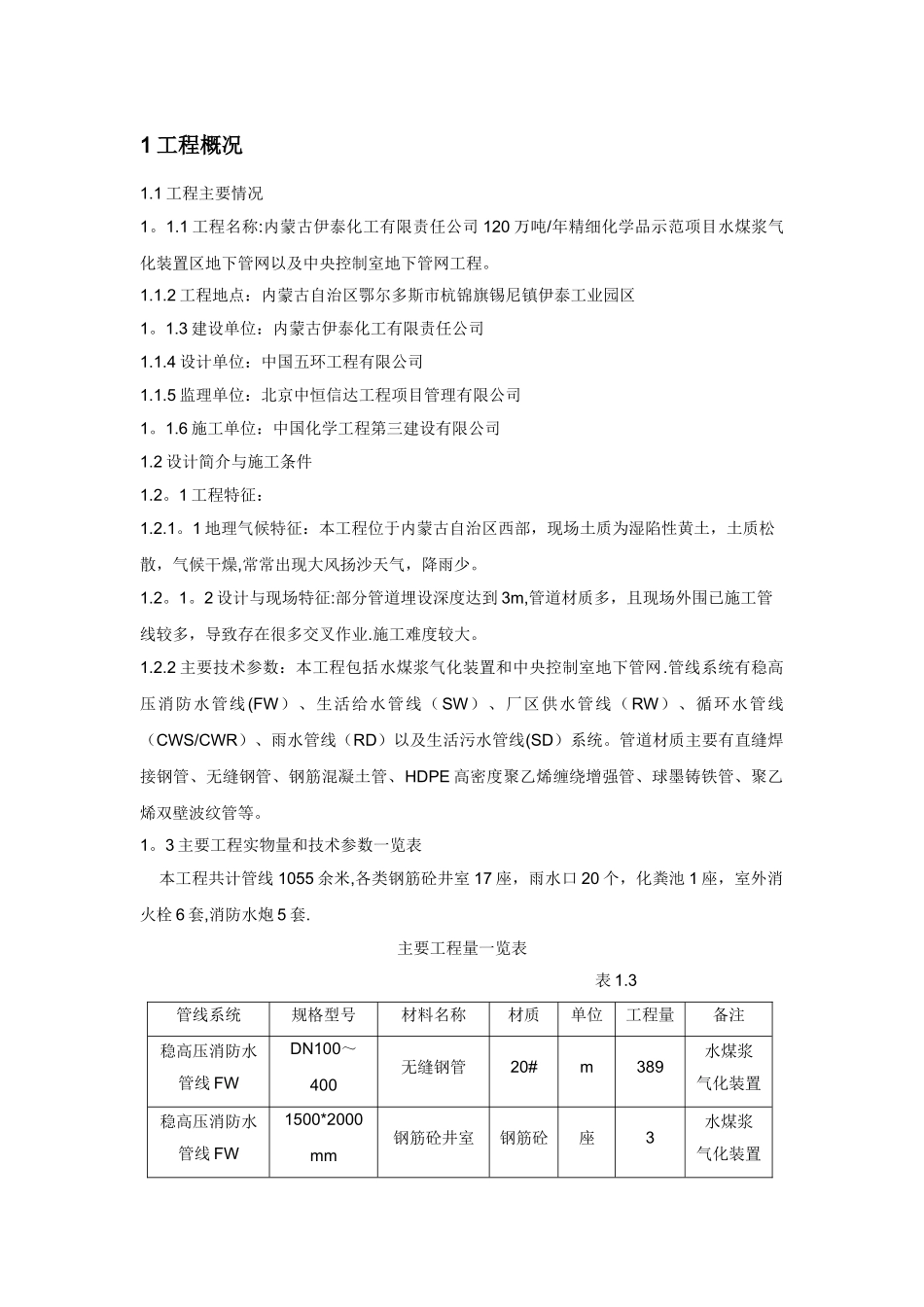

装置区地下管网施工方案_第1页
1/29

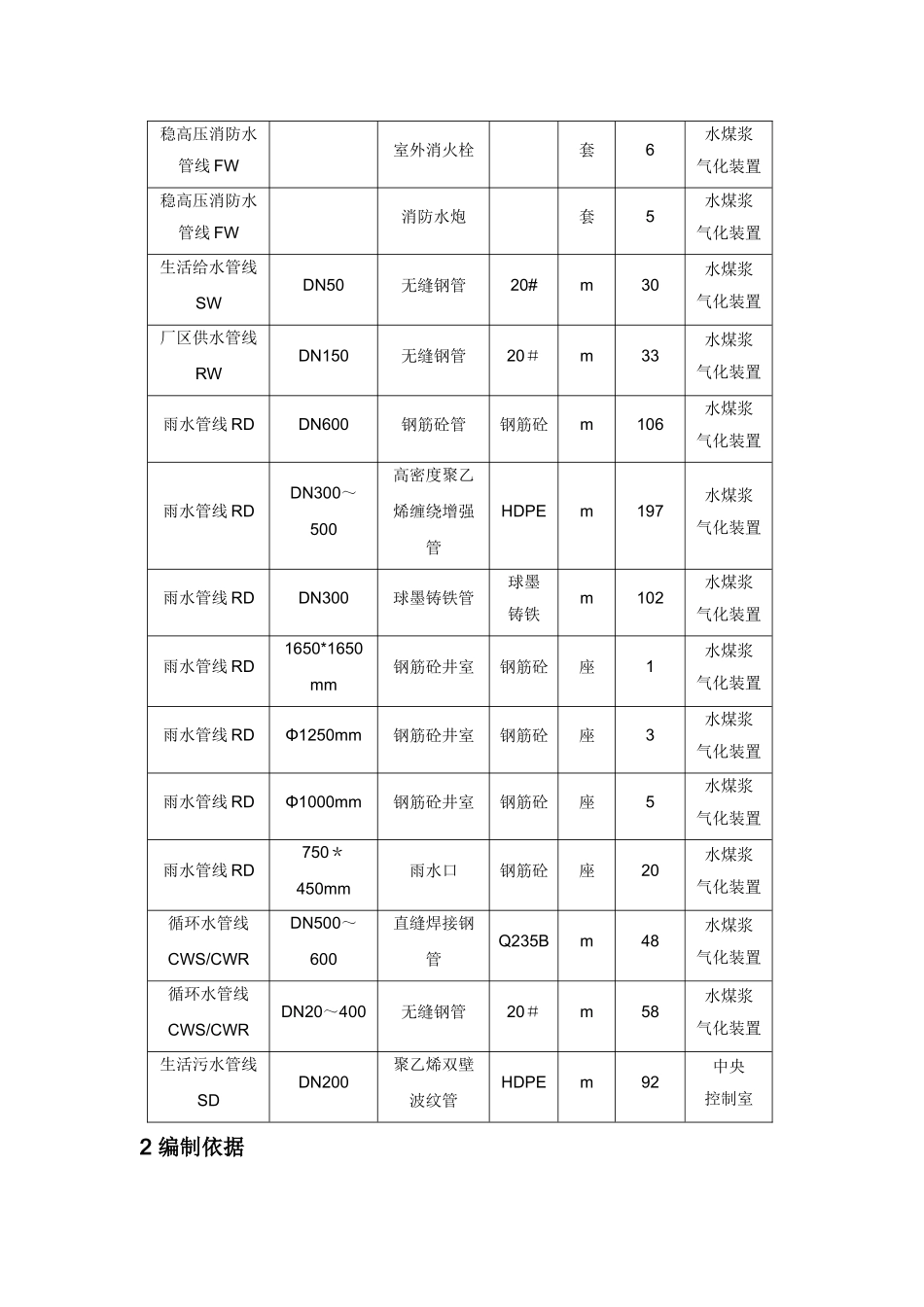

装置区地下管网施工方案_第2页
2/29

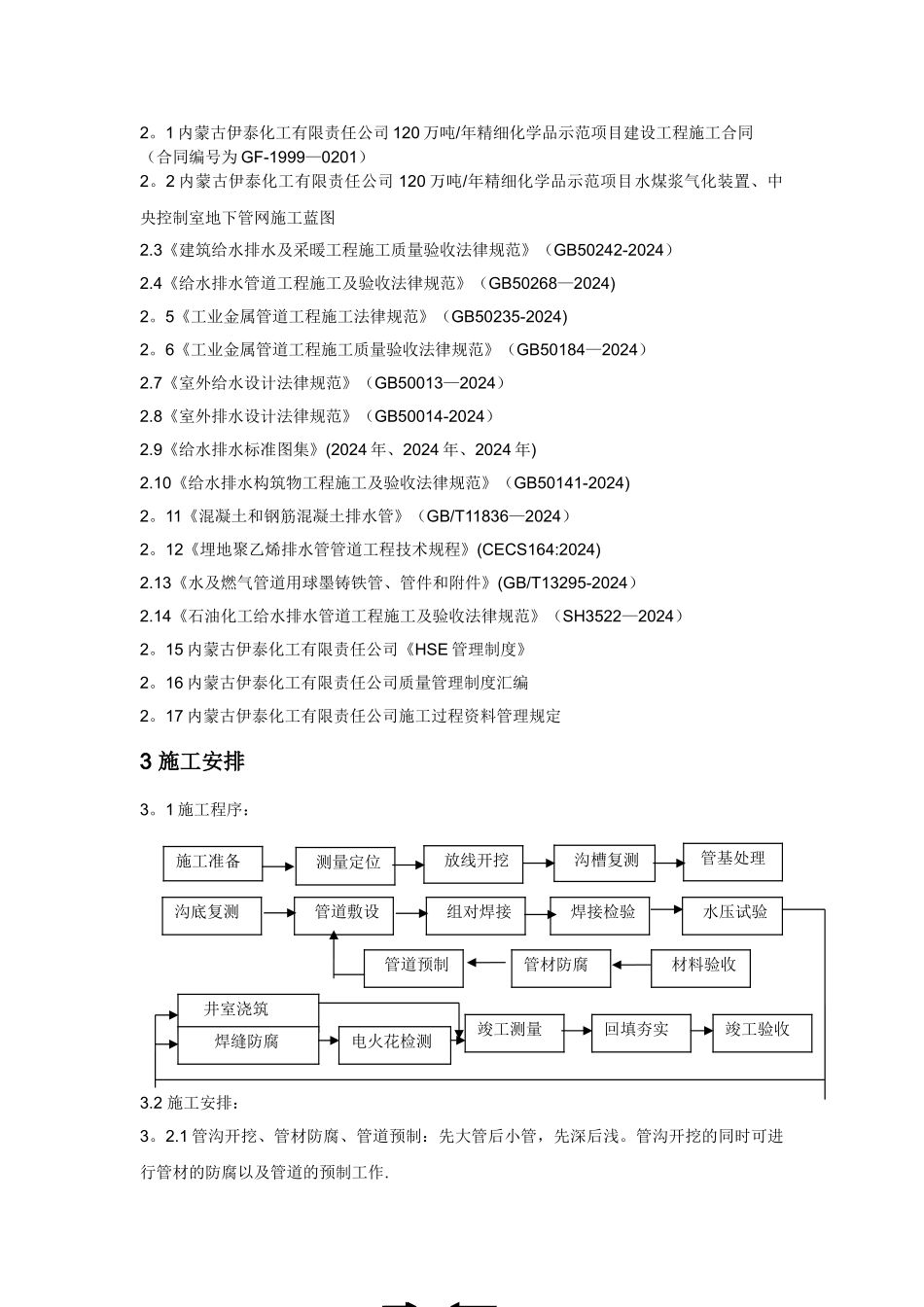

装置区地下管网施工方案_第3页
3/29
1 工程概况 1.1 工程主要情况1。1.1 工程名称:内蒙古伊泰化工有限责任公司 120 万吨/年精细化学品示范项目水煤浆气化装置区地下管网以及中央控制室地下管网工程。1.1.2 工程地点:内蒙古自治区鄂尔多斯市杭锦旗锡尼镇伊泰工业园区1。1.3 建设单位:内蒙古伊泰化工有限责任公司1.1.4 设计单位:中国五环工程有限公司1.1.5 监理单位:北京中恒信达工程项目管理有限公司1。1.6 施工单位:中国化学工程第三建设有限公司1.2 设计简介与施工条件1.2。1 工程特征:1.2.1。1 地理气候特征:本工程位于内蒙古自治区西部,现场土质为湿陷性黄土,土质松散,气候干燥,常常出现大风扬沙天气,降雨少。1.2。1。2 设计与现场特征:部分管道埋设深度达到 3m,管道材质多,且现场外围已施工管线较多,导致存在很多交叉作业.施工难度较大。1.2.2 主要技术参数:本工程包括水煤浆气化装置和中央控制室地下管网.管线系统有稳高压消防水管线(FW)、生活给水管线(SW)、厂区供水管线(RW)、循环水管线(CWS/CWR)、雨水管线(RD)以及生活污水管线(SD)系统。管道材质主要有直缝焊接钢管、无缝钢管、钢筋混凝土管、HDPE 高密度聚乙烯缠绕增强管、球墨铸铁管、聚乙烯双壁波纹管等。1。3 主要工程实物量和技术参数一览表 本工程共计管线 1055 余米,各类钢筋砼井室 17 座,雨水口 20 个,化粪池 1 座,室外消火栓 6 套,消防水炮 5 套.主要工程量一览表 表 1.3管线系统规格型号材料名称材质单位工程量备注稳高压消防水管线 FWDN100~400无缝钢管20#m389水煤浆气化装置稳高压消防水管线 FW1500*2000mm钢筋砼井室钢筋砼座3水煤浆气化装置稳高压消防水管线 FW室外消火栓套6水煤浆气化装置稳高压消防水管线 FW消防水炮套5水煤浆气化装置生活给水管线SWDN50无缝钢管20#m30水煤浆气化装置厂区供水管线RWDN150无缝钢管20#m33水煤浆气化装置雨水管线 RDDN600钢筋砼管钢筋砼m106水煤浆气化装置雨水管线 RDDN300~500高密度聚乙烯缠绕增强管HDPEm197水煤浆气化装置雨水管线 RDDN300球墨铸铁管球墨铸铁m102水煤浆气化装置雨水管线 RD1650*1650mm钢筋砼井室钢筋砼座1水煤浆气化装置雨水管线 RDΦ1250mm钢筋砼井室钢筋砼座3水煤浆气化装置雨水管线 RDΦ1000mm钢筋砼井室钢筋砼座5水煤浆气化装置雨水管线 RD750*450mm雨水口钢筋砼座20水煤浆气化装置循环水管线CWS/CWRDN500~600直缝焊接钢管Q235Bm48水煤浆气化装置循环水管线CWS/CWRDN20~...
