认识冷水机中高低压表的数据

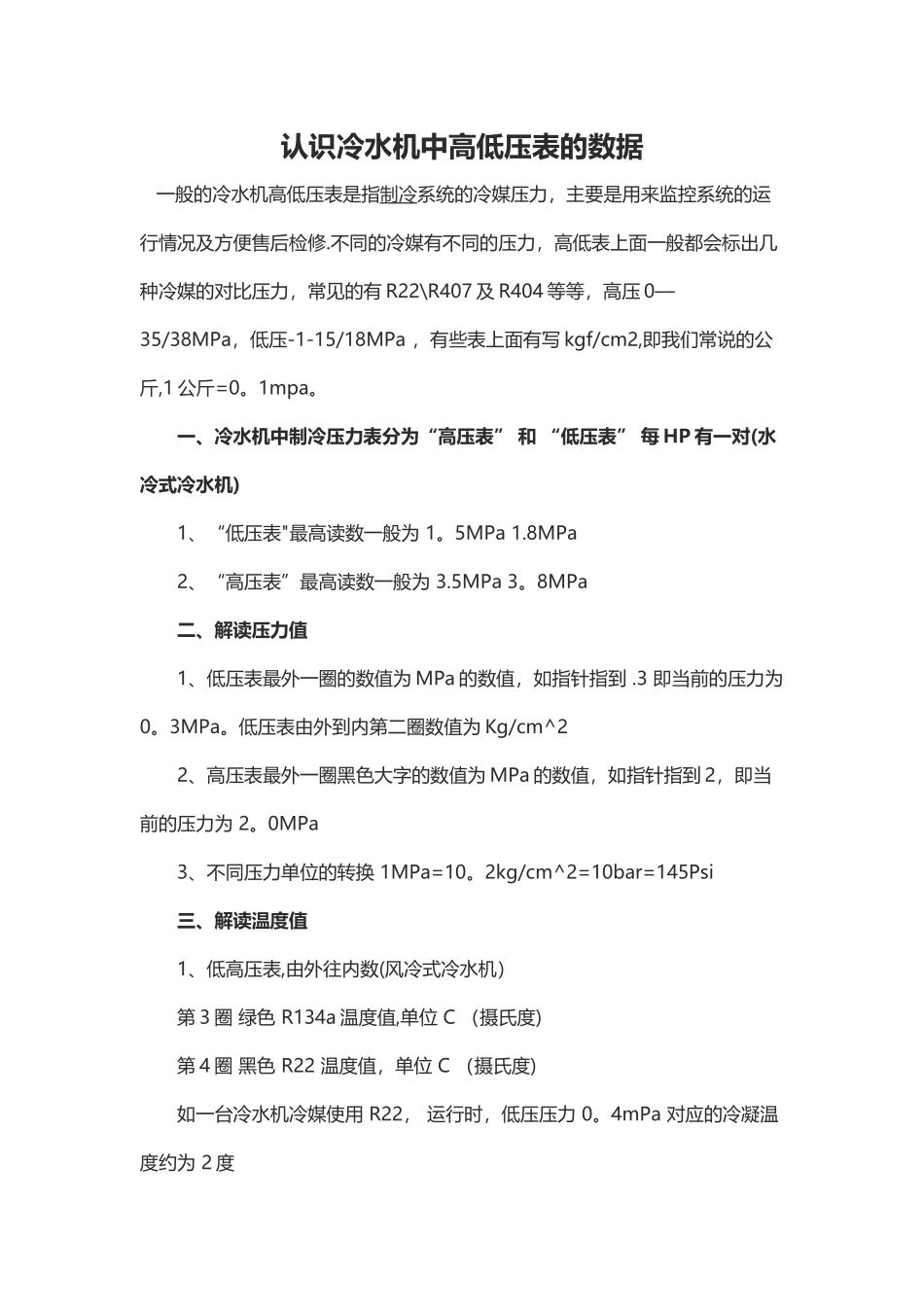

认识冷水机中高低压表的数据_第1页
1/3
认识冷水机中高低压表的数据_第2页
2/3
认识冷水机中高低压表的数据_第3页
3/3
认识冷水机中高低压表的数据 一般的冷水机高低压表是指制冷系统的冷媒压力,主要是用来监控系统的运行情况及方便售后检修.不同的冷媒有不同的压力,高低表上面一般都会标出几种冷媒的对比压力,常见的有 R22\R407 及 R404 等等,高压 0—35/38MPa,低压-1-15/18MPa ,有些表上面有写 kgf/cm2,即我们常说的公斤,1 公斤=0。1mpa。 一、冷水机中制冷压力表分为“高压表” 和 “低压表” 每 HP 有一对(水冷式冷水机) 1、“低压表"最高读数一般为 1。5MPa 1.8MPa 2、“高压表”最高读数一般为 3.5MPa 3。8MPa 二、解读压力值 1、低压表最外一圈的数值为 MPa 的数值,如指针指到 .3 即当前的压力为 0。3MPa。低压表由外到内第二圈数值为 Kg/cm^2 2、高压表最外一圈黑色大字的数值为 MPa 的数值,如指针指到 2,即当前的压力为 2。0MPa 3、不同压力单位的转换 1MPa=10。2kg/cm^2=10bar=145Psi 三、解读温度值 1、低高压表,由外往内数(风冷式冷水机) 第 3 圈 绿色 R134a 温度值,单位 C (摄氏度) 第 4 圈 黑色 R22 温度值,单位 C (摄氏度) 如一台冷水机冷媒使用 R22, 运行时,低压压力 0。4mPa 对应的冷凝温度约为 2 度 如一台冷水机冷媒使用 R134a, 运行时,低压压力 0.2mPa 对应的冷凝温度约为 0。5 度 2、高压表,由外往内数 第 1 圈 黑色 压力值,单位 MPa (兆帕) 第 2 圈 绿色 R407C 温度值,单位 C (摄氏度) 第 3 圈 红色 R134a 温度值,单位 C (摄氏度) 第 4 圈 绿色 R22 温度值,单位 C (摄氏度) 第 5 圈 绿色 R404A 温度值,单位 C (摄氏度)(螺杆式冷水机) 如一台冷水机冷媒使用 R22, 运行时,高压压力 1.8mPa 对应的冷凝温度约为 50 度 如一台冷水机冷媒使用 R22, 运行时,高压压力 1.8mPa 对应的冷凝温度约为 50 度 补充说明: 1、 MPa 兆帕 kg/cm^2 公斤力/平方厘米 2、不同的压力表的压力单位可能不一样,读压力前要看前表盘上的标识 3、冷水机,空调一般用 R22 R407C R134a ;低温机 R22 R404A ; 家用空调 R22 或 R410A ; 汽车空调 R134 R12 4、在压缩机没有运行时压力为平衡压力,即高低压力相同,其压力值与环境温度或水箱水温对应. 如 R22 环境温度 30 度时,压力表的平衡压力约为 1.1MPa 如 R22 环境温度 10 度时,压力表的平衡压力约为 0。6MPa深圳市...
