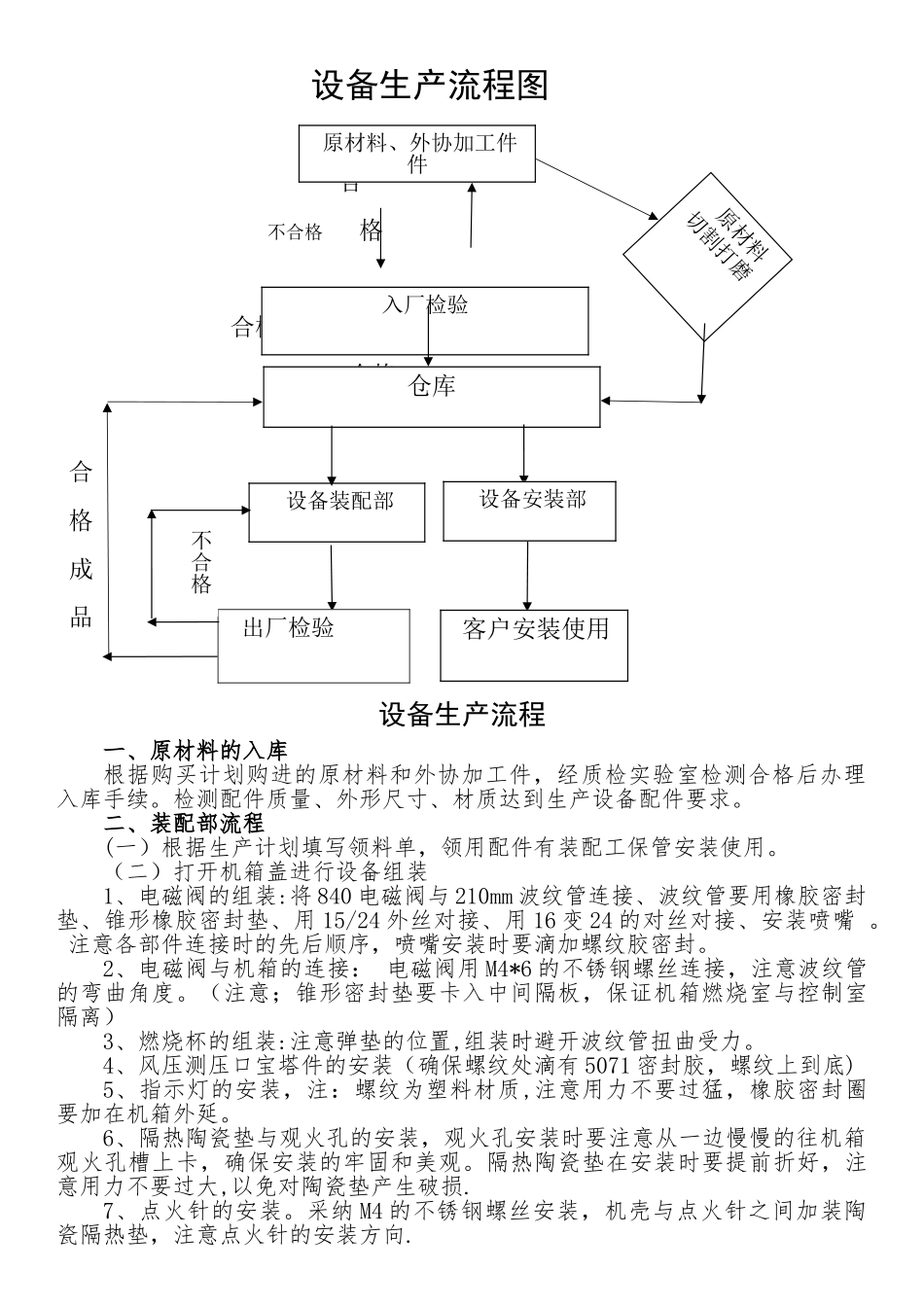

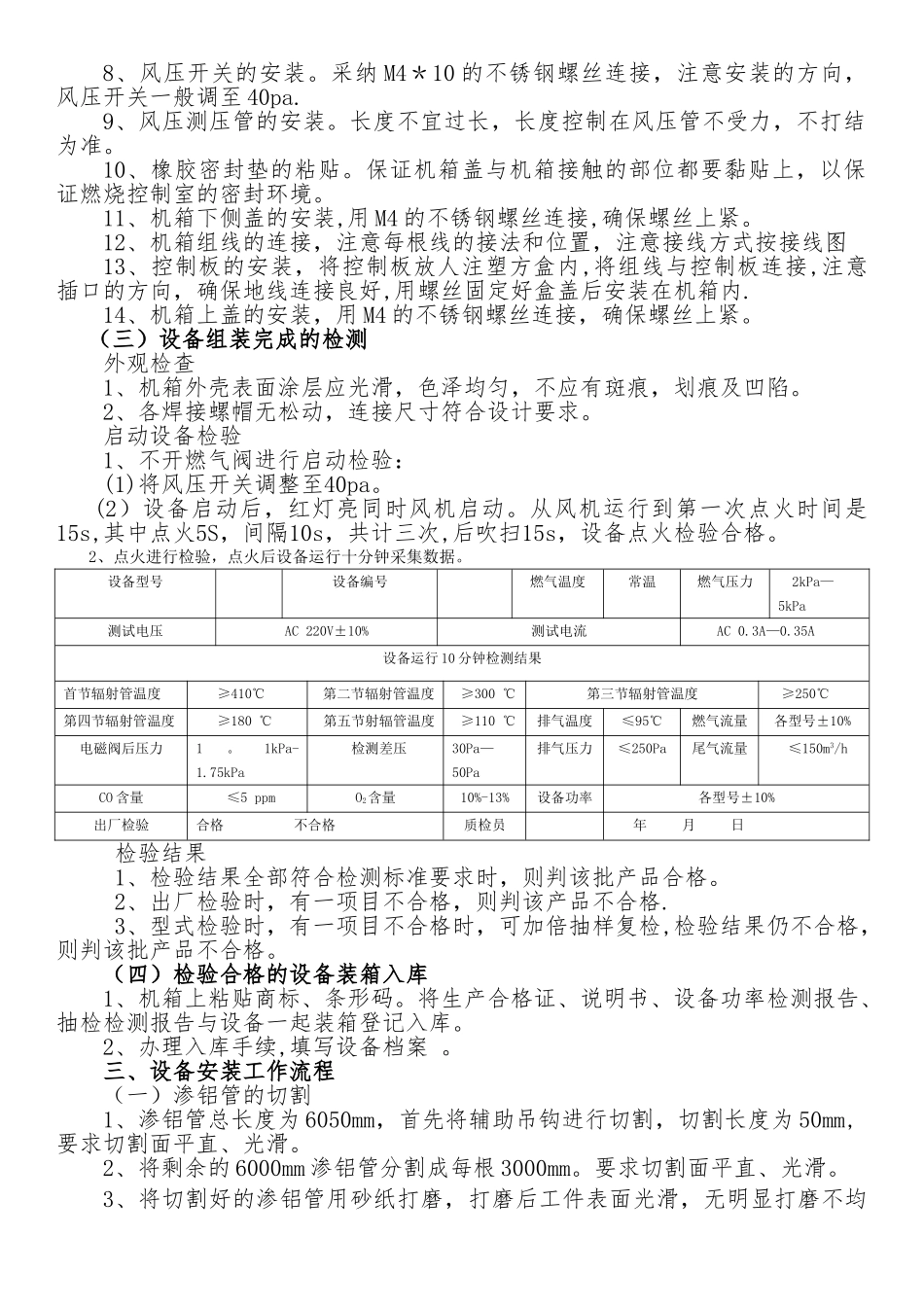

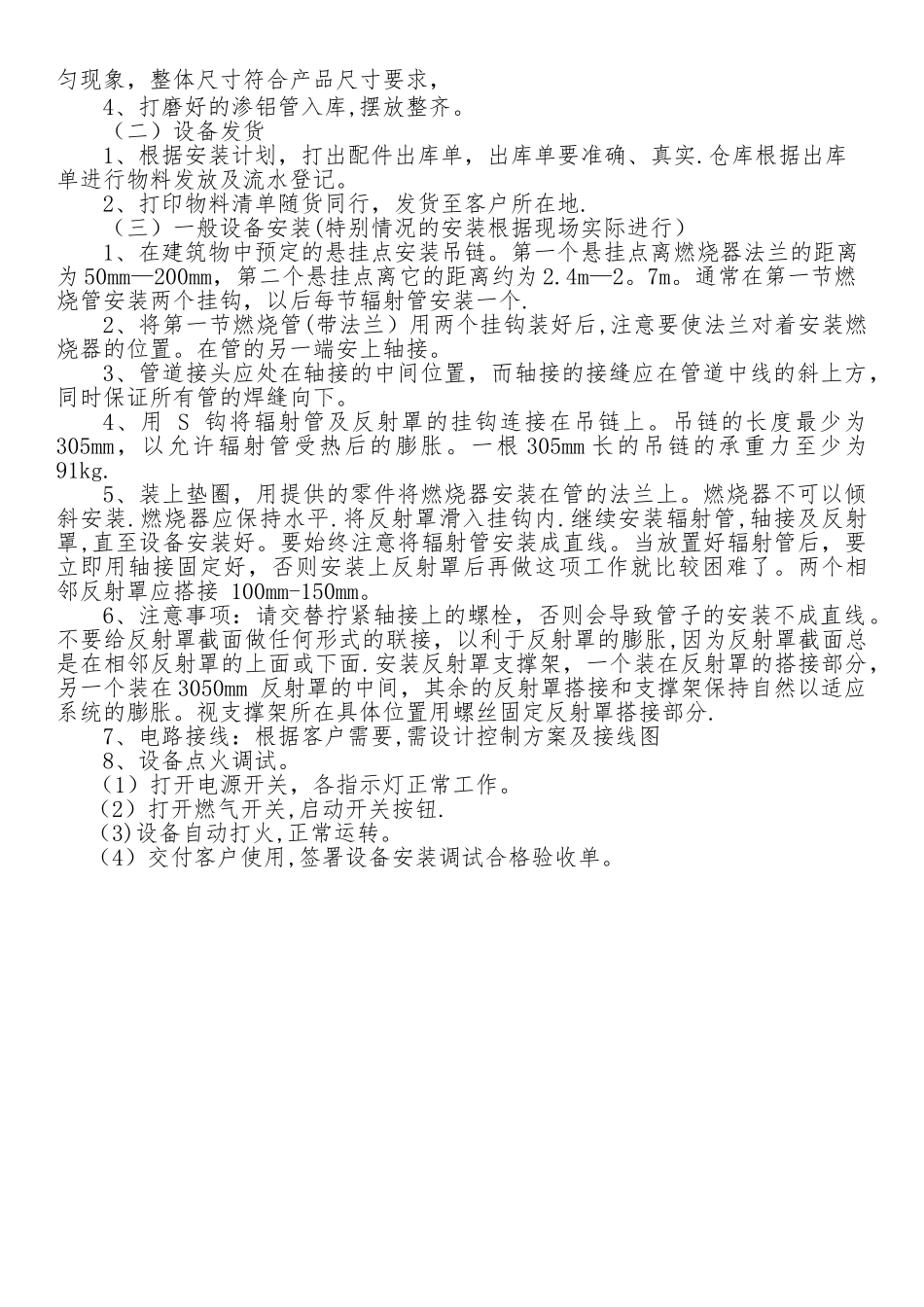

设备生产流程图 合 不合格 格 合格 合格 合 格 成 品设备生产流程一、原材料的入库根据购买计划购进的原材料和外协加工件，经质检实验室检测合格后办理入库手续。检测配件质量、外形尺寸、材质达到生产设备配件要求。二、装配部流程(一）根据生产计划填写领料单，领用配件有装配工保管安装使用。（二）打开机箱盖进行设备组装1、电磁阀的组装:将 840 电磁阀与 210mm 波纹管连接、波纹管要用橡胶密封垫、锥形橡胶密封垫、用 15/24 外丝对接、用 16 变 24 的对丝对接、安装喷嘴 。 注意各部件连接时的先后顺序，喷嘴安装时要滴加螺纹胶密封。2、电磁阀与机箱的连接： 电磁阀用 M4*6 的不锈钢螺丝连接，注意波纹管的弯曲角度。（注意；锥形密封垫要卡入中间隔板，保证机箱燃烧室与控制室隔离） 3、燃烧杯的组装:注意弹垫的位置,组装时避开波纹管扭曲受力。4、风压测压口宝塔件的安装（确保螺纹处滴有 5071 密封胶，螺纹上到底)5、指示灯的安装，注：螺纹为塑料材质,注意用力不要过猛，橡胶密封圈要加在机箱外延。6、隔热陶瓷垫与观火孔的安装，观火孔安装时要注意从一边慢慢的往机箱观火孔槽上卡，确保安装的牢固和美观。隔热陶瓷垫在安装时要提前折好，注意用力不要过大,以免对陶瓷垫产生破损.7、点火针的安装。采纳 M4 的不锈钢螺丝安装，机壳与点火针之间加装陶瓷隔热垫，注意点火针的安装方向. 原材料、外协加工件件入厂检验仓库 设备装配部 设备安装部 原材料切割打磨 客户安装使用 出厂检验 不合格8、风压开关的安装。采纳 M4＊10 的不锈钢螺丝连接，注意安装的方向，风压开关一般调至 40pa.9、风压测压管的安装。长度不宜过长，长度控制在风压管不受力，不打结为准。10、橡胶密封垫的粘贴。保证机箱盖与机箱接触的部位都要黏贴上，以保证燃烧控制室的密封环境。11、机箱下侧盖的安装,用 M4 的不锈钢螺丝连接,确保螺丝上紧。12、机箱组线的连接，注意每根线的接法和位置，注意接线方式按接线图 13、控制板的安装，将控制板放人注塑方盒内,将组线与控制板连接,注意插口的方向，确保地线连接良好,用螺丝固定好盒盖后安装在机箱内.14、机箱上盖的安装，用 M4 的不锈钢螺丝连接，确保螺丝上紧。（三）设备组装完成的检测外观检查1、机箱外壳表面涂层应光滑，色泽均匀，不应有斑痕，划痕及凹陷。 2、各焊接螺帽无松动，连接尺寸符合设计要求。启动设备检验1、不开燃气阀进行启动检验：(1)将风压开关调...
