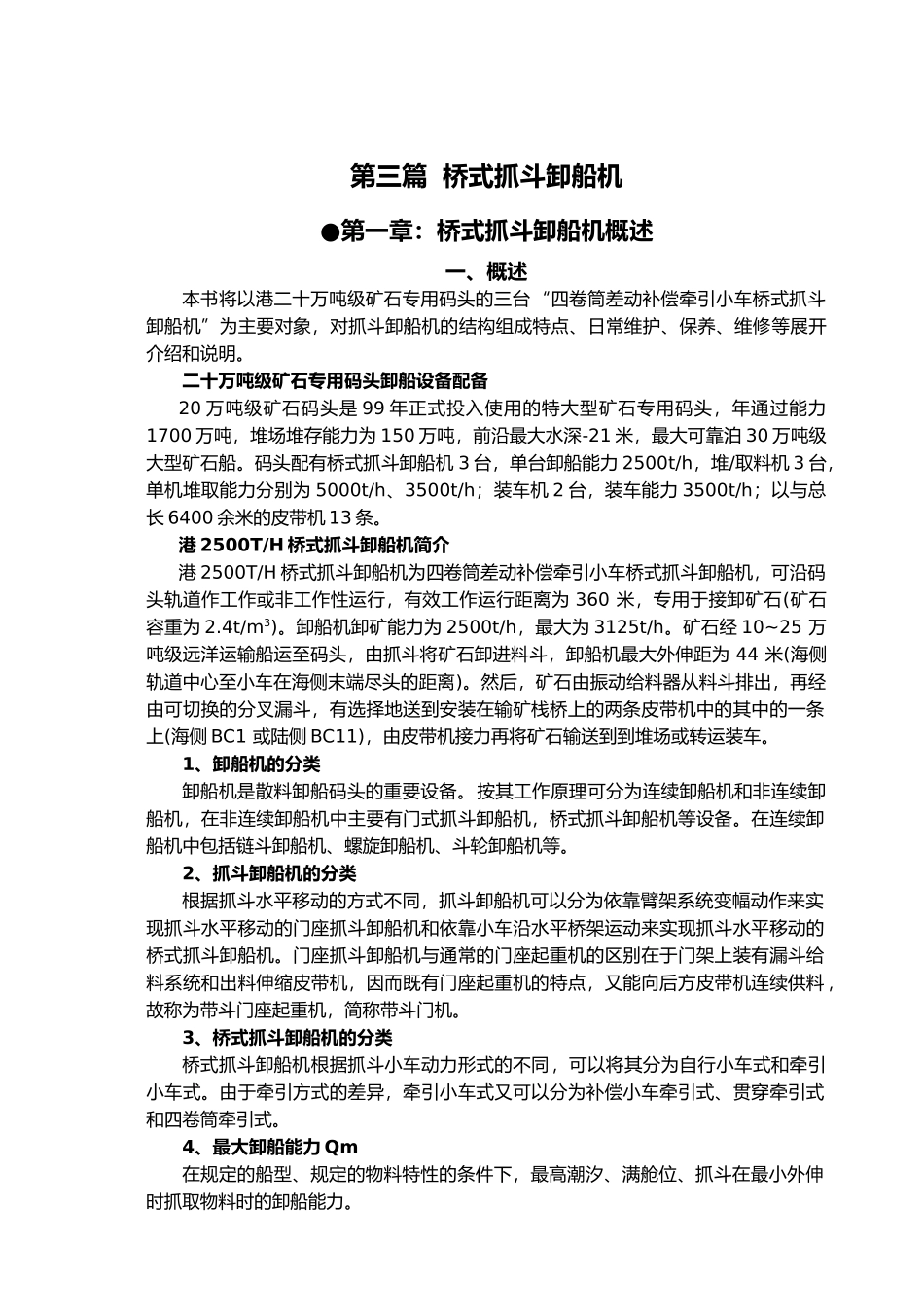

第三篇 桥式抓斗卸船机●第一章：桥式抓斗卸船机概述一、概述本书将以港二十万吨级矿石专用码头的三台“四卷筒差动补偿牵引小车桥式抓斗卸船机”为主要对象，对抓斗卸船机的结构组成特点、日常维护、保养、维修等展开介绍和说明。二十万吨级矿石专用码头卸船设备配备20 万吨级矿石码头是 99 年正式投入使用的特大型矿石专用码头，年通过能力1700 万吨，堆场堆存能力为 150 万吨，前沿最大水深-21 米，最大可靠泊 30 万吨级大型矿石船。码头配有桥式抓斗卸船机 3 台，单台卸船能力 2500t/h，堆/取料机 3 台，单机堆取能力分别为 5000t/h、3500t/h；装车机 2 台，装车能力 3500t/h；以与总长 6400 余米的皮带机 13 条。港 2500T/H 桥式抓斗卸船机简介港 2500T/H 桥式抓斗卸船机为四卷筒差动补偿牵引小车桥式抓斗卸船机，可沿码头轨道作工作或非工作性运行，有效工作运行距离为 360 米，专用于接卸矿石(矿石容重为 2.4t/m3)。卸船机卸矿能力为 2500t/h，最大为 3125t/h。矿石经 10~25 万吨级远洋运输船运至码头，由抓斗将矿石卸进料斗，卸船机最大外伸距为 44 米(海侧轨道中心至小车在海侧末端尽头的距离)。然后，矿石由振动给料器从料斗排出，再经由可切换的分叉漏斗，有选择地送到安装在输矿栈桥上的两条皮带机中的其中的一条上(海侧 BC1 或陆侧 BC11)，由皮带机接力再将矿石输送到到堆场或转运装车。1、卸船机的分类卸船机是散料卸船码头的重要设备。按其工作原理可分为连续卸船机和非连续卸船机，在非连续卸船机中主要有门式抓斗卸船机，桥式抓斗卸船机等设备。在连续卸船机中包括链斗卸船机、螺旋卸船机、斗轮卸船机等。2、抓斗卸船机的分类根据抓斗水平移动的方式不同，抓斗卸船机可以分为依靠臂架系统变幅动作来实现抓斗水平移动的门座抓斗卸船机和依靠小车沿水平桥架运动来实现抓斗水平移动的桥式抓斗卸船机。门座抓斗卸船机与通常的门座起重机的区别在于门架上装有漏斗给料系统和出料伸缩皮带机，因而既有门座起重机的特点，又能向后方皮带机连续供料 ，故称为带斗门座起重机，简称带斗门机。3、桥式抓斗卸船机的分类桥式抓斗卸船机根据抓斗小车动力形式的不同，可以将其分为自行小车式和牵引小车式。由于牵引方式的差异，牵引小车式又可以分为补偿小车牵引式、贯穿牵引式和四卷筒牵引式。4、最大卸船能力 Qm在规定的船型、规定的物料特性的条件下，最高潮汐、满舱位、抓斗在最小外伸时抓取物料时...
