110kV铁塔组立资料工程施工组织设计方案

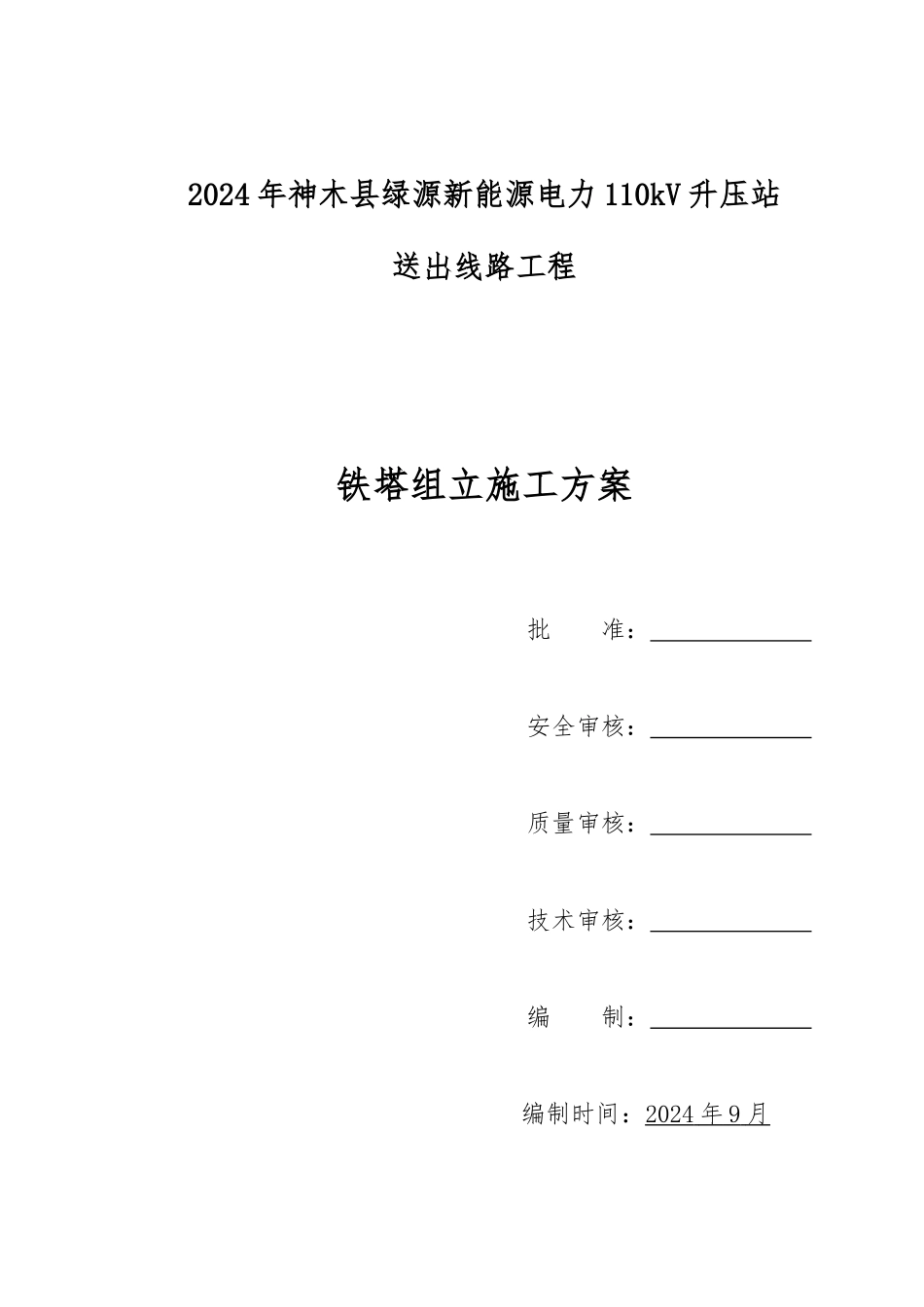

2024 年神木县绿源新能源电力 110kV 升压站送出线路工程铁塔组立施工方案批 准： 安全审核： 质量审核： 技术审核： 编 制： 编制时间：2024 年 9 月 ―――――神木县绿源新能源电力有限公司――――― 2024 年 10 月 目录第一章 编制依据、工程概况……………………………………………………………2第二章 施工现场组织机构………………………………………………………………2第三章 组塔工程一般说明………………………………………………………………3第四章 技术要求及措施…………………………………………………………………13第五章 质量管理…………………………………………………………………………15第六章 安全保证措施及管理目标………………………………………………………17第一章 编制依据、工程概况1.1 编制依据1.1.1 依据工程设计单位编制的《工程设计说明书》、《施工图》1.1.2《110-750KV 架空电力线路施工及验收法律规范》（GB-50545-2024）1.1.3《安全生产法》、《国家电网公司安全生产规程、规定》。1.2 工程概况 本工程为神木县绿源新能源电力有限公司 110kV 升压站送出线路工程，全线路为单回塔，架空线路 21.905km，共转角 21 次，铁塔共 81 基（其中直线塔 60 基，转角塔 21 基），分别塔型有：1C3-ZM1（15m1 基、18m15 基、21m13 基、24m11 基）；1C3-ZM2(18m1 基、27m8 基、27m8 基、30m6 基)；1C3-ZM3（27m1 基、33m3 基、36m3 基）；1C3-J1(15m2 基、18m6 基、21m2 基、24m1 基)；1C3-J2（15m2 基、18m2 基、21m1 基、24m1 基）；1C3-J3(18m1 基、21m1 基)；1C3-DJ（18m2 基）铁塔防盗采纳基础顶面以上 8 米范围内钮滑式防盗螺栓。本工程线路方向规定：所有铁塔，均以线路方向为编制的正方向，并以此区分前后各左右，大号侧塔腿规定为Ⅰ腿，在本段的组塔过程中，铁塔塔腿编号统一，均以面对前进方向（受电侧）为准，顺时针方向转动分别为 A、B、C、D 号，线路左、右转角亦以面对前进方向为准，具体情况如下图所示： 110kVXXXXXXXX 变第二章 施工现场组织机构2.1 现场施工人员职责：2.1.1 项目经理——担任施工总指挥，对现场宏观调控；2.1.2 项目总工——担任技术负责人，讨论解决现场出现的问题，并进行技术监督和指导；2.1.3 现场施工负责人——担任现场总指挥，负责施工现场全面工作；2.1.4 现场指挥——负责人指挥抱杆的起立、...
