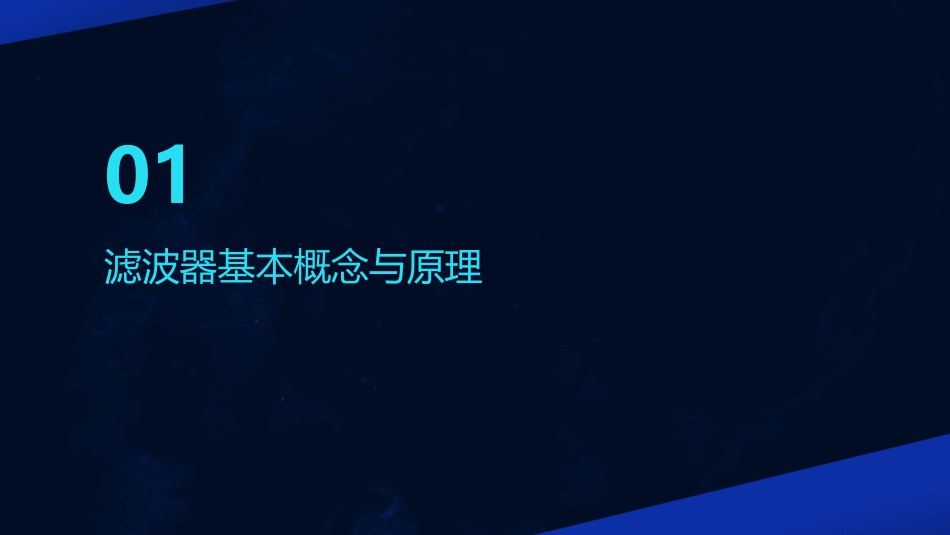

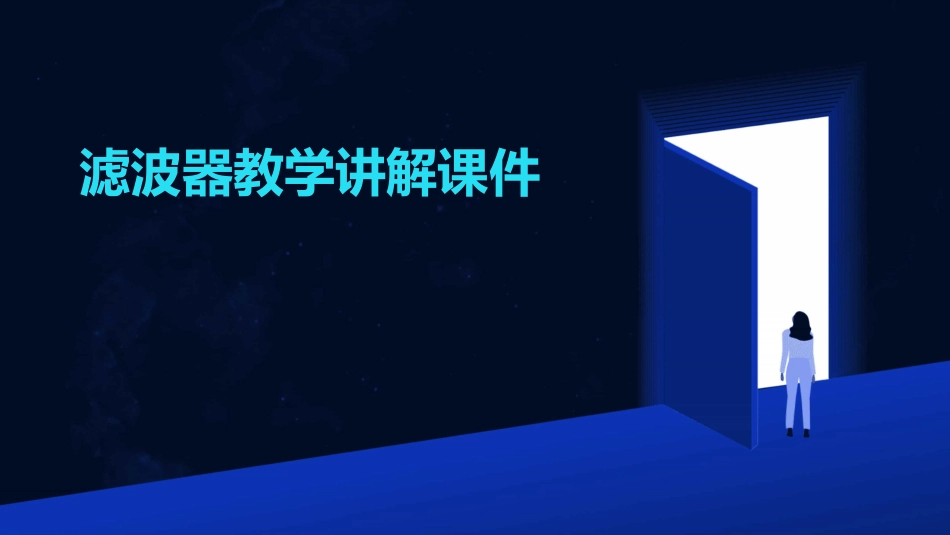

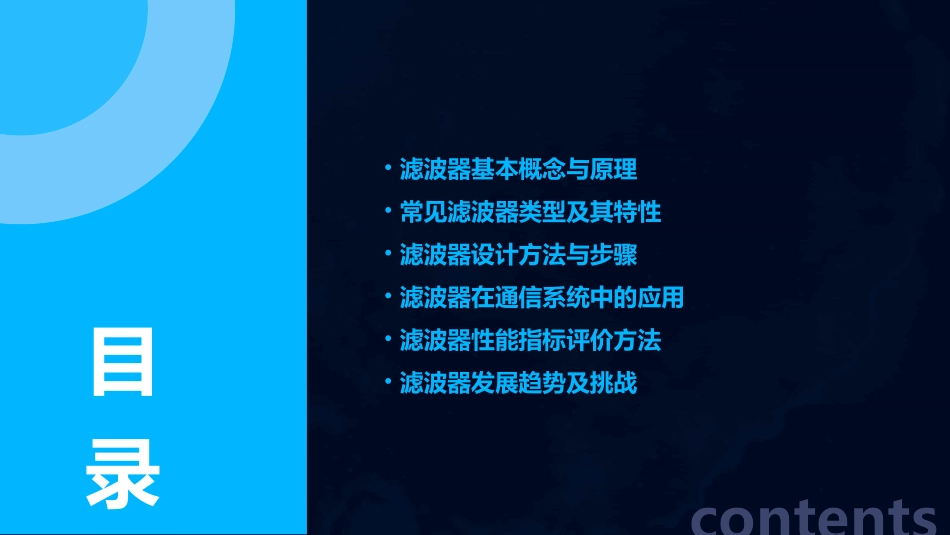

滤波器教学讲解课件•滤波器基本概念与原理•常见滤波器类型及其特性•滤波器设计方法与步骤•滤波器在通信系统中的应用•滤波器性能指标评价方法•滤波器发展趋势及挑战contents目录01滤波器基本概念与原理定义：滤波器是一种选频装置，可以使信号中特定的频率成分通过，而极大地衰减其他频率成分。利用滤波器的这种选频作用，可以滤除干扰噪声或进行频谱分析。作用滤除不希望的频率成分，提高信号质量。进行频谱分析，研究信号的频谱特性。在通信系统中，实现信道选择，提高通信质量。0102030405滤波器定义及作用带阻滤波器阻止一定频率范围内的信号通过，允许此范围以外的信号通过。带通滤波器允许一定频率范围内的信号通过，衰减此范围以外的信号。高通滤波器允许高频信号通过，衰减低频信号。分类根据滤波器的选频作用，可分为低通、高通、带通和带阻滤波器。低通滤波器允许低频信号通过，衰减高频信号。滤波器分类与特点滤波器的工作原理基于电路理论中的频率响应特性。通过设计特定的电路结构（如RC、RL或LC等电路），可以实现对不同频率信号的幅度和相位响应进行控制。当输入信号经过滤波器时，滤波器会根据其内部电路结构对输入信号进行幅度和相位的调整。对于希望通过的频率成分，滤波器的幅度响应较大，相位响应较小；而对于不希望通过的频率成分，滤波器的幅度响应较小，相位响应较大。这样，经过滤波器的输出信号就实现了对输入信号的选频处理。滤波器工作原理简述02常见滤波器类型及其特性允许低频信号通过，阻止高频信号。应用于去除噪声，平滑数据等。常见类型有巴特沃斯、切比雪夫等。低通滤波器应用于边缘检测、图像增强等。常见类型有索贝尔、拉普拉斯等。允许高频信号通过，阻止低频信号。高通滤波器允许一定频率范围内的信号通过，阻止过低或过高频率的信号。应用于音频处理、通信系统等。常见类型有带通巴特沃斯、带通切比雪夫等。带通滤波器阻止一定频率范围内的信号，允许过低或过高频率的信号通过。应用于陷波、消除特定干扰等。常见类型有带阻巴特沃斯、带阻切比雪夫等。带阻滤波器03滤波器设计方法与步骤明确设计需求和指标确定滤波器的通带、阻带频率范围以及通带内允许的波动范围。设定阻带内信号的最小衰减量，以保证有效滤除干扰信号。对于需要保持信号相位特性的应用，需选择具有线性相位特性的滤波器。在宽带信号处理中，需考虑滤波器的群延迟特性，以确保信号传输的实时性。频率响应阻带衰减线性相位群延迟巴特沃斯滤波器切比雪夫滤波器椭圆滤波器线性相位滤波器选择合适类型和结构01020304具有平坦的通带和缓慢的过渡带，适用于对通带内信号质量要求较高的场合。具有较快的过渡带和等波纹的通带或阻带，适用于对阻带衰减要求较高的场合。具有最快的过渡带和起伏的通带、阻带，适用于对频率选择性要求极高的场合。具有严格的线性相位特性，适用于需要保持信号相位特性的应用。滤波器阶数窗函数设计法频率变换法系数优化算法优化设计参数和性能根据设计需求和指标选择合适的滤波器阶数，以实现所需的频率响应和阻带衰减。利用频率变换技术将低通原型滤波器转换为所需的高通、带通或带阻滤波器。通过选择合适的窗函数类型和窗长，优化滤波器的频率响应和过渡带特性。采用遗传算法、粒子群优化等智能优化算法对滤波器系数进行优化，以提高滤波性能。利用MATLAB等仿真软件对设计的滤波器进行仿真验证，观察其频率响应、阻带衰减等性能指标是否符合设计要求。仿真验证搭建实验平台，对设计的滤波器进行实际测试，包括频率响应测试、阻带衰减测试等，以验证其在实际应用中的性能表现。实验测试仿真验证及实验测试04滤波器在通信系统中的应用信号传输过程中的噪声抑制滤波器可以消除或减少信号传输过程中的噪声干扰，提高信号的信噪比。通过选择合适的滤波器类型和参数，可以实现对特定频率范围内噪声的有效滤除。噪声抑制对于提高通信系统的可靠性和稳定性具有重要意义。在通信系统中，信道的选择性是指信道对不同频率信号的传输能力存在差异。滤波器可以对信号进行频率选择性滤波，从而改善信道的选择性。通过设计合适的滤波器，可以使信号在特定频率...
