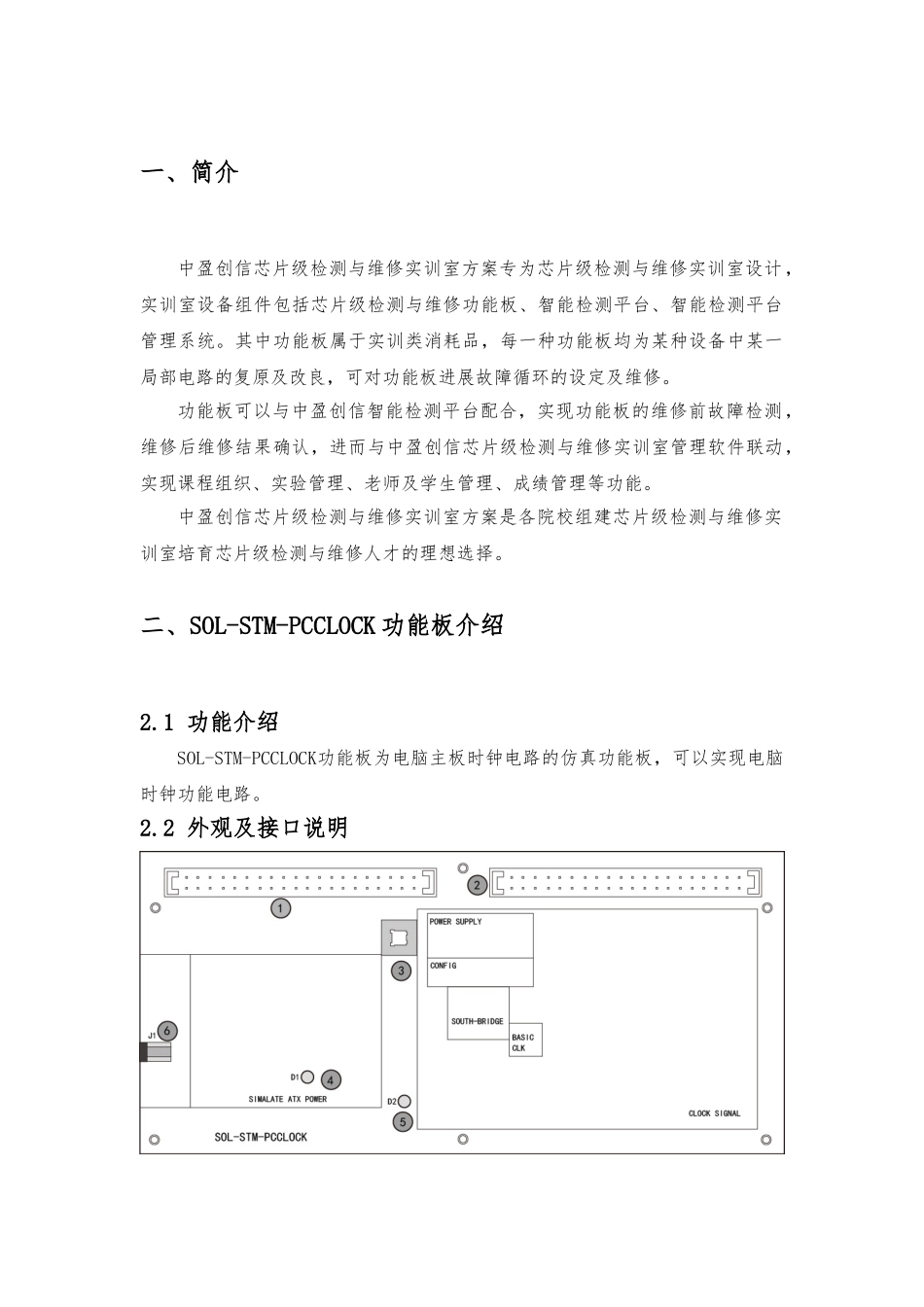

2_电脑主板时钟电路的仿真功能板SOL_STM_PCCLOCK功能板产品说明书_第1页
1/8

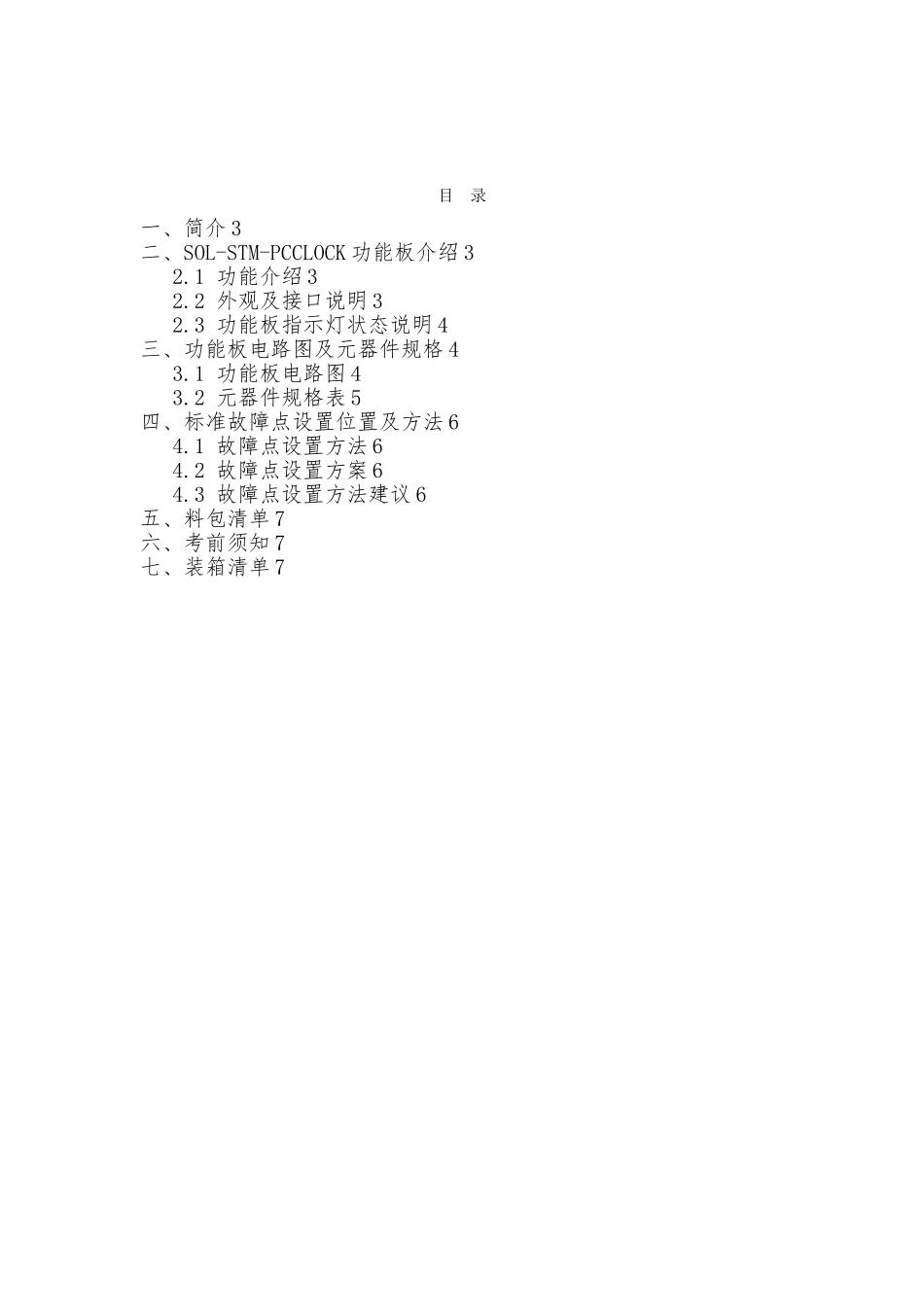

2_电脑主板时钟电路的仿真功能板SOL_STM_PCCLOCK功能板产品说明书_第2页
2/8
2_电脑主板时钟电路的仿真功能板SOL_STM_PCCLOCK功能板产品说明书_第3页
3/8
SOL-STM-PCCLOCK芯片级检测与维修功能板使用说明书中盈创信〔〕科技目 录一、简介 3二、SOL-STM-PCCLOCK 功能板介绍 32.1 功能介绍 32.2 外观及接口说明 32.3 功能板指示灯状态说明 4三、功能板电路图及元器件规格 43.1 功能板电路图 43.2 元器件规格表 5四、标准故障点设置位置及方法 64.1 故障点设置方法 64.2 故障点设置方案 64.3 故障点设置方法建议 6五、料包清单 7六、考前须知 7七、装箱清单 7一、简介中盈创信芯片级检测与维修实训室方案专为芯片级检测与维修实训室设计,实训室设备组件包括芯片级检测与维修功能板、智能检测平台、智能检测平台管理系统。其中功能板属于实训类消耗品,每一种功能板均为某种设备中某一局部电路的复原及改良,可对功能板进展故障循环的设定及维修。功能板可以与中盈创信智能检测平台配合,实现功能板的维修前故障检测,维修后维修结果确认,进而与中盈创信芯片级检测与维修实训室管理软件联动,实现课程组织、实验管理、老师及学生管理、成绩管理等功能。中盈创信芯片级检测与维修实训室方案是各院校组建芯片级检测与维修实训室培育芯片级检测与维修人才的理想选择。二、SOL-STM-PCCLOCK 功能板介绍2.1 功能介绍SOL-STM-PCCLOCK功能板为电脑主板时钟电路的仿真功能板,可以实现电脑时钟功能电路。2.2 外观及接口说明1、外接连线接口:40PIN的排线接口〔与检测平台上端40PIN排线接口相连,用于维修前及维修后检测,维修过程中无需连接。〕2、外接连线接口:40PIN的排线接口〔与检测平台下端40PIN排线接口相连,用于维修前及维修后检测,维修过程中无需连接。〕3、开关按钮4、红色指示灯5、绿色指示灯6、输入电源:9V的直流电源。2.3 功能板指示灯状态说明1、插上直流电源,电源红色指示灯亮,这时侯相当电脑通电的状态。2、插上直流电源,按下开关按钮,绿色指示灯亮,这时候相当时钟电路供电正常。3、再按下开关按钮,绿色指示灯灭,这时候相当电脑关机状态。三、功能板电路图及元器件规格3.1 功能板电路图图纸过大,做成折页3.2 元器件规格表序列元件编号元件类型元件封装元件值1C1,C8,C11,C12CCJ3D6CASE-B+H10UF2C2,C4,C5,C7,C13,C14,C15,C16C0603_0402_CT0603C0.1UF3C3,C6CCJ3D6CASE-B+H10UF4C9,C10C0603_0402_CT0603C12P5C17-C34C0603_0402_CT0603CNC6D1LED-NEWLED-3红7D2LED-NEWLED-3绿8F1FUSE08059FB1,FB2IND_06030603CBLM15HD102SN1D10J1PWRJK3P_40-6010PJ_DJ24_40-6...
