3、4施工支洞开挖方案

3、4施工支洞开挖方案_第1页
1/31

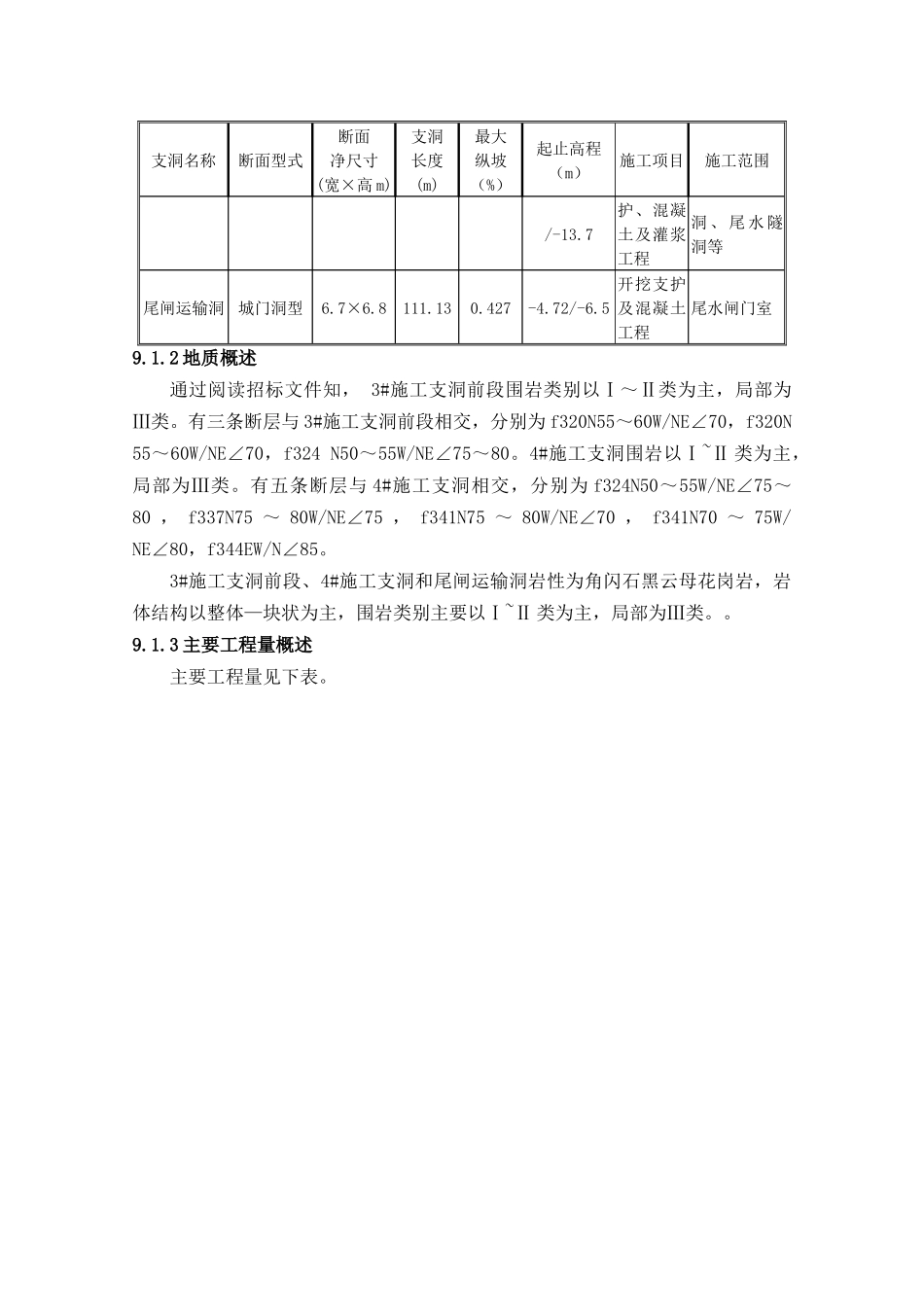

3、4施工支洞开挖方案_第2页
2/31

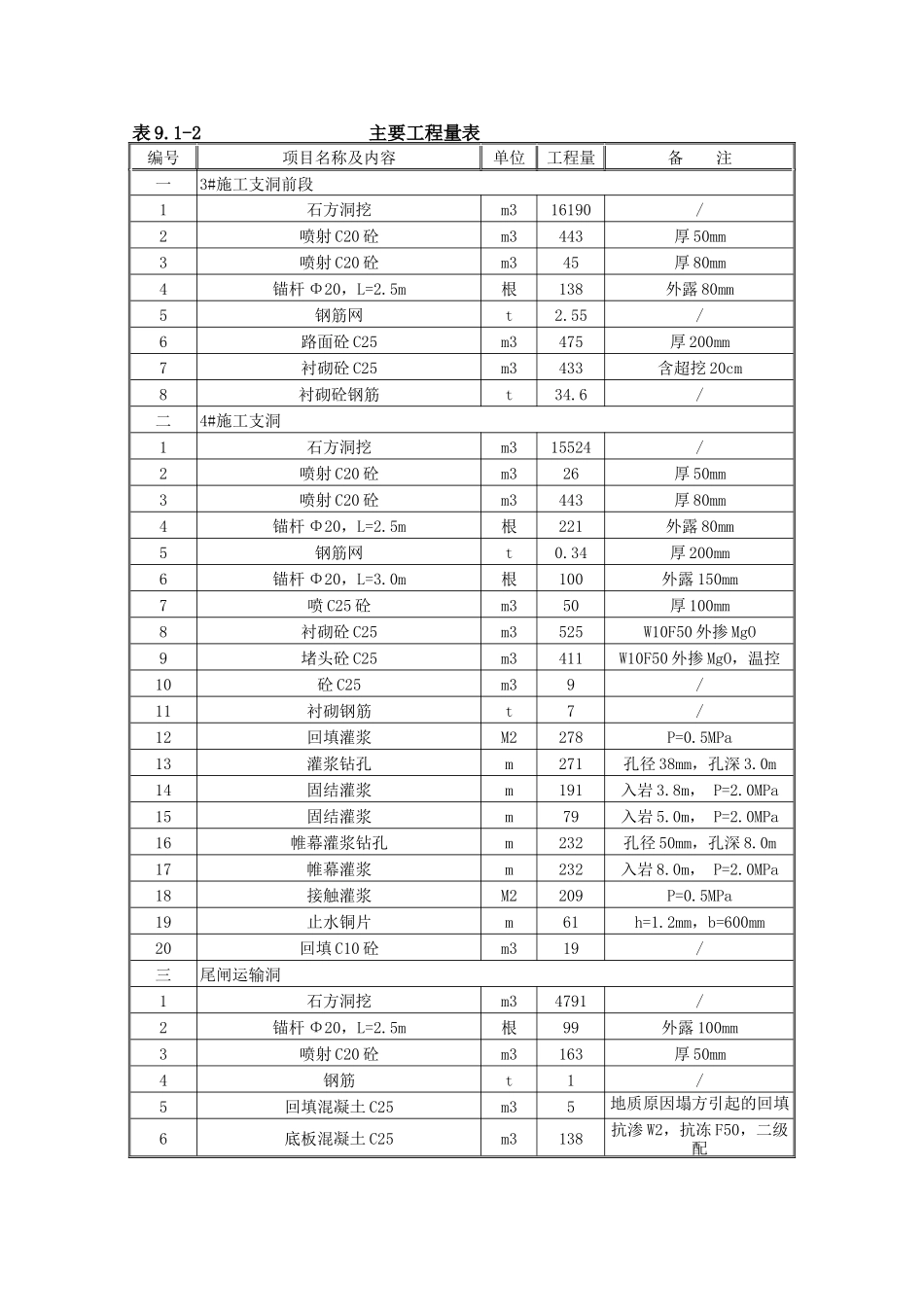

3、4施工支洞开挖方案_第3页
3/31

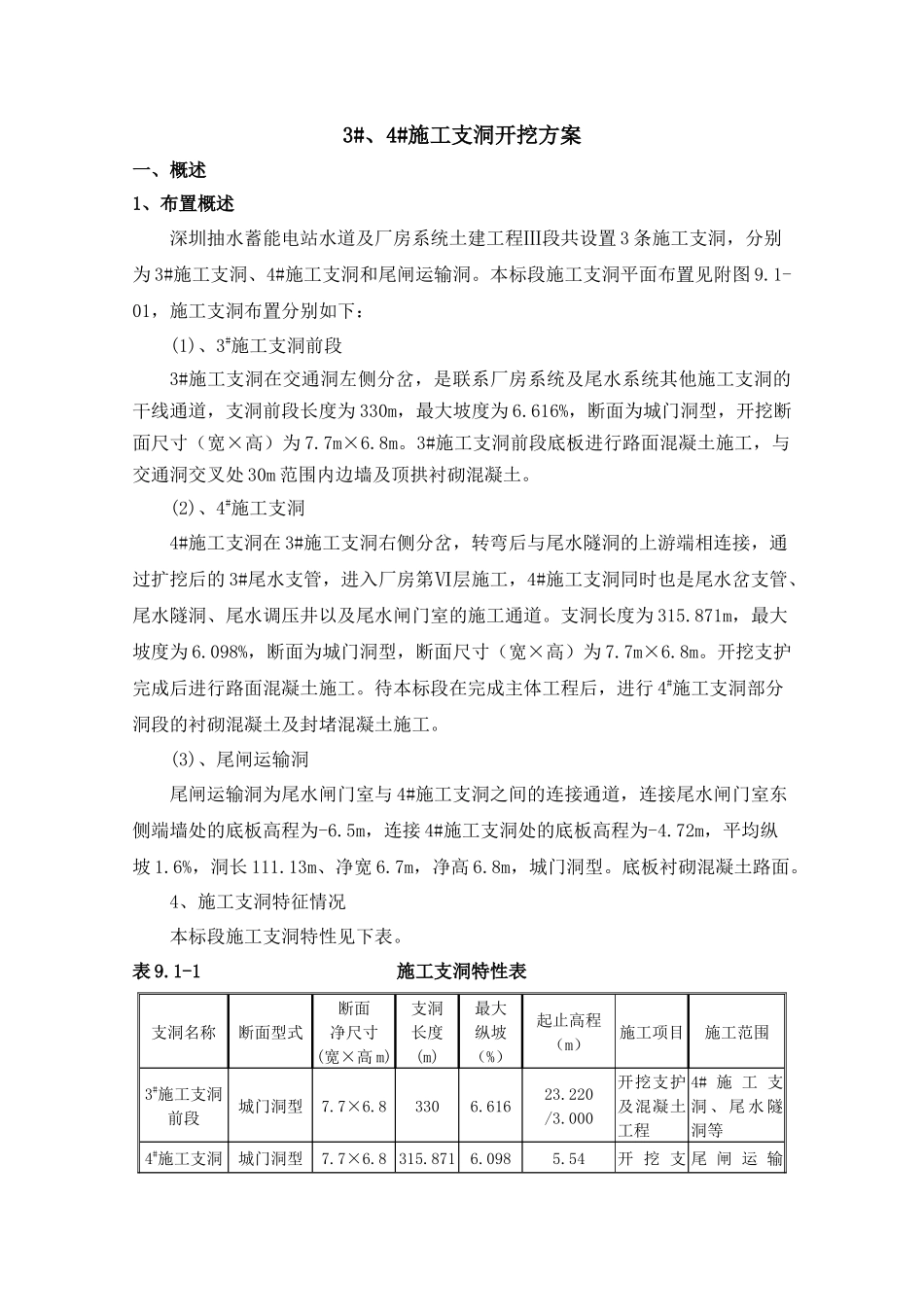

3#、4#施工支洞开挖方案一、概述1、布置概述深圳抽水蓄能电站水道及厂房系统土建工程Ⅲ段共设置 3 条施工支洞,分别为 3#施工支洞、4#施工支洞和尾闸运输洞。本标段施工支洞平面布置见附图 9.1-01,施工支洞布置分别如下:(1)、3#施工支洞前段3#施工支洞在交通洞左侧分岔,是联系厂房系统及尾水系统其他施工支洞的干线通道,支洞前段长度为 330m,最大坡度为 6.616%,断面为城门洞型,开挖断面尺寸(宽×高)为 7.7m×6.8m。3#施工支洞前段底板进行路面混凝土施工,与交通洞交叉处 30m 范围内边墙及顶拱衬砌混凝土。(2)、4#施工支洞4#施工支洞在 3#施工支洞右侧分岔,转弯后与尾水隧洞的上游端相连接,通过扩挖后的 3#尾水支管,进入厂房第Ⅵ层施工,4#施工支洞同时也是尾水岔支管、尾水隧洞、尾水调压井以及尾水闸门室的施工通道。支洞长度为 315.871m,最大坡度为 6.098%,断面为城门洞型,断面尺寸(宽×高)为 7.7m×6.8m。开挖支护完成后进行路面混凝土施工。待本标段在完成主体工程后,进行 4#施工支洞部分洞段的衬砌混凝土及封堵混凝土施工。(3)、尾闸运输洞尾闸运输洞为尾水闸门室与 4#施工支洞之间的连接通道,连接尾水闸门室东侧端墙处的底板高程为-6.5m,连接 4#施工支洞处的底板高程为-4.72m,平均纵坡 1.6%,洞长 111.13m、净宽 6.7m,净高 6.8m,城门洞型。底板衬砌混凝土路面。4、施工支洞特征情况本标段施工支洞特性见下表。表 9.1-1 施工支洞特性表支洞名称断面型式断面净尺寸(宽×高 m)支洞长度(m)最大纵坡(%)起止高程(m)施工项目施工范围3#施工支洞前段城门洞型7.7×6.83306.61623.220/3.000开挖支护及混凝土工程4# 施 工 支洞 、 尾 水 隧洞等4#施工支洞城门洞型7.7×6.8 315.8716.0985.54开 挖 支 尾 闸 运 输支洞名称断面型式断面净尺寸(宽×高 m)支洞长度(m)最大纵坡(%)起止高程(m)施工项目施工范围/-13.7护、混凝土及灌浆工程洞 、 尾 水 隧洞等尾闸运输洞城门洞型6.7×6.8111.130.427-4.72/-6.5开挖支护及混凝土工程尾水闸门室9.1.2 地质概述通过阅读招标文件知, 3#施工支洞前段围岩类别以Ⅰ~Ⅱ类为主,局部为Ⅲ类。有三条断层与 3#施工支洞前段相交,分别为 f320N55~60W/NE∠70,f320N55~60W/NE∠70,f324 N50~55W/NE∠75~80。4#施工支洞围岩以Ⅰ~Ⅱ 类为主,局部为Ⅲ类。有五条断层与 4#施工支洞相交,分别为 f324N50~55W/NE∠75~80 , f337N75...
