4G耦合工具使用说明

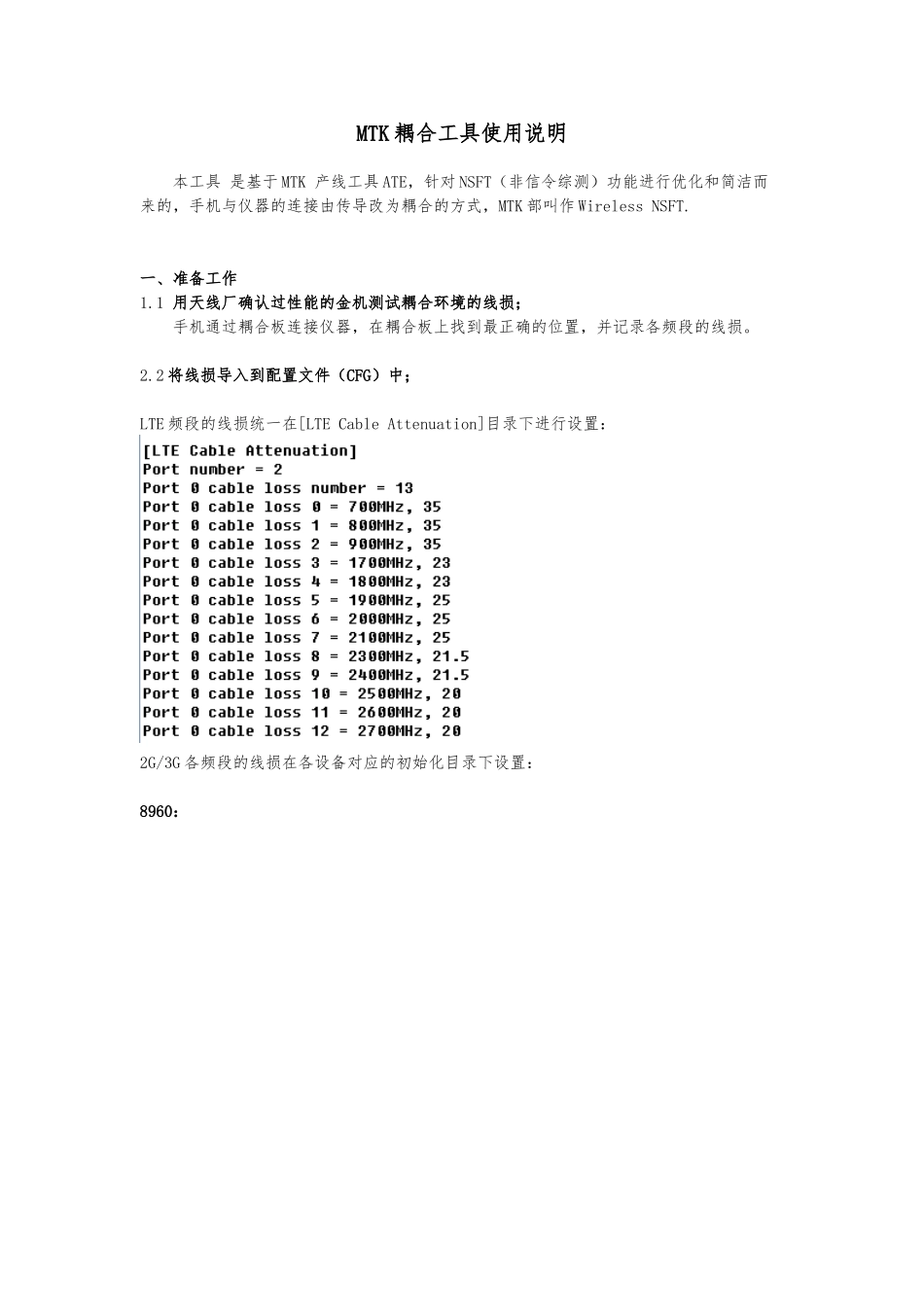

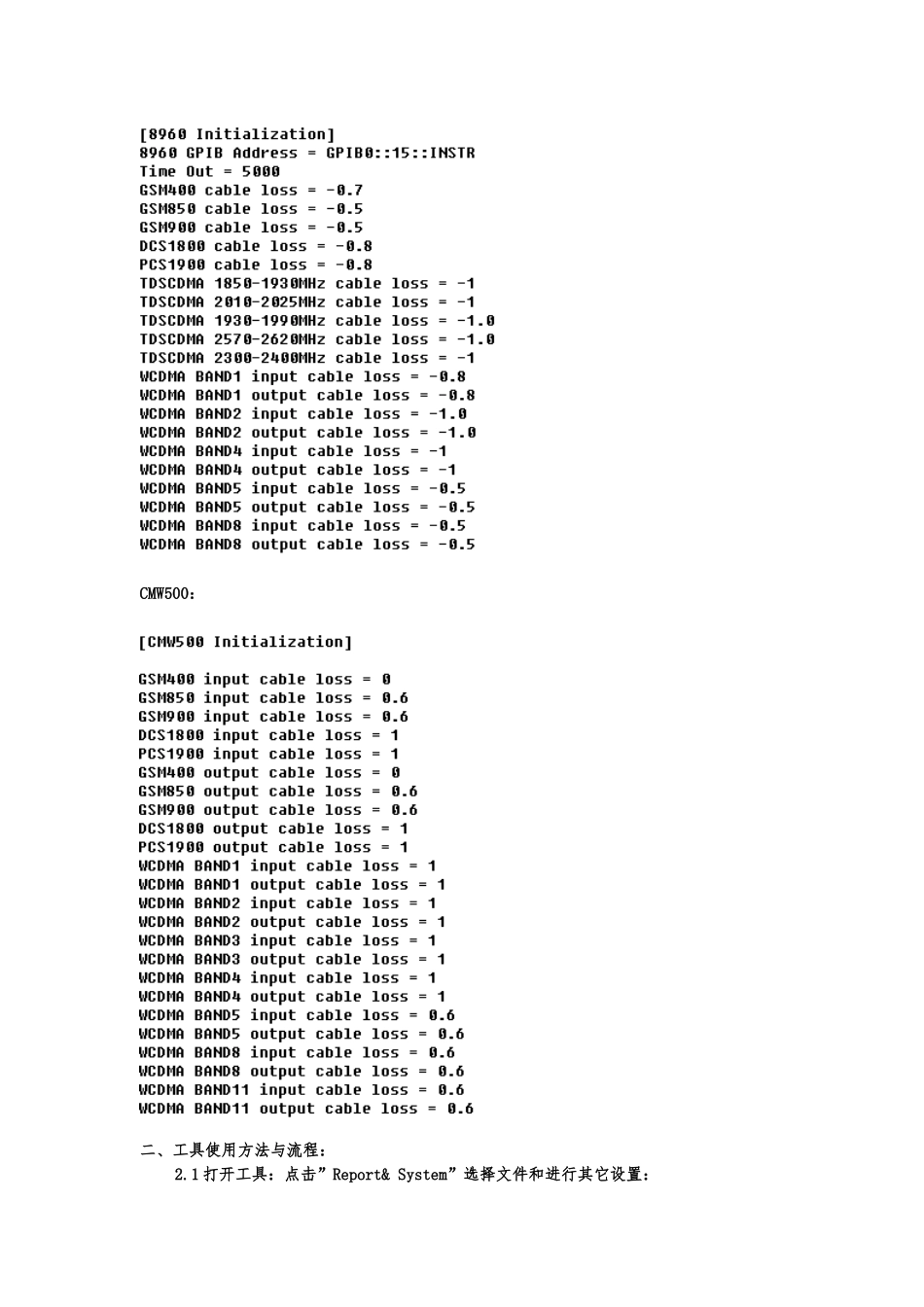

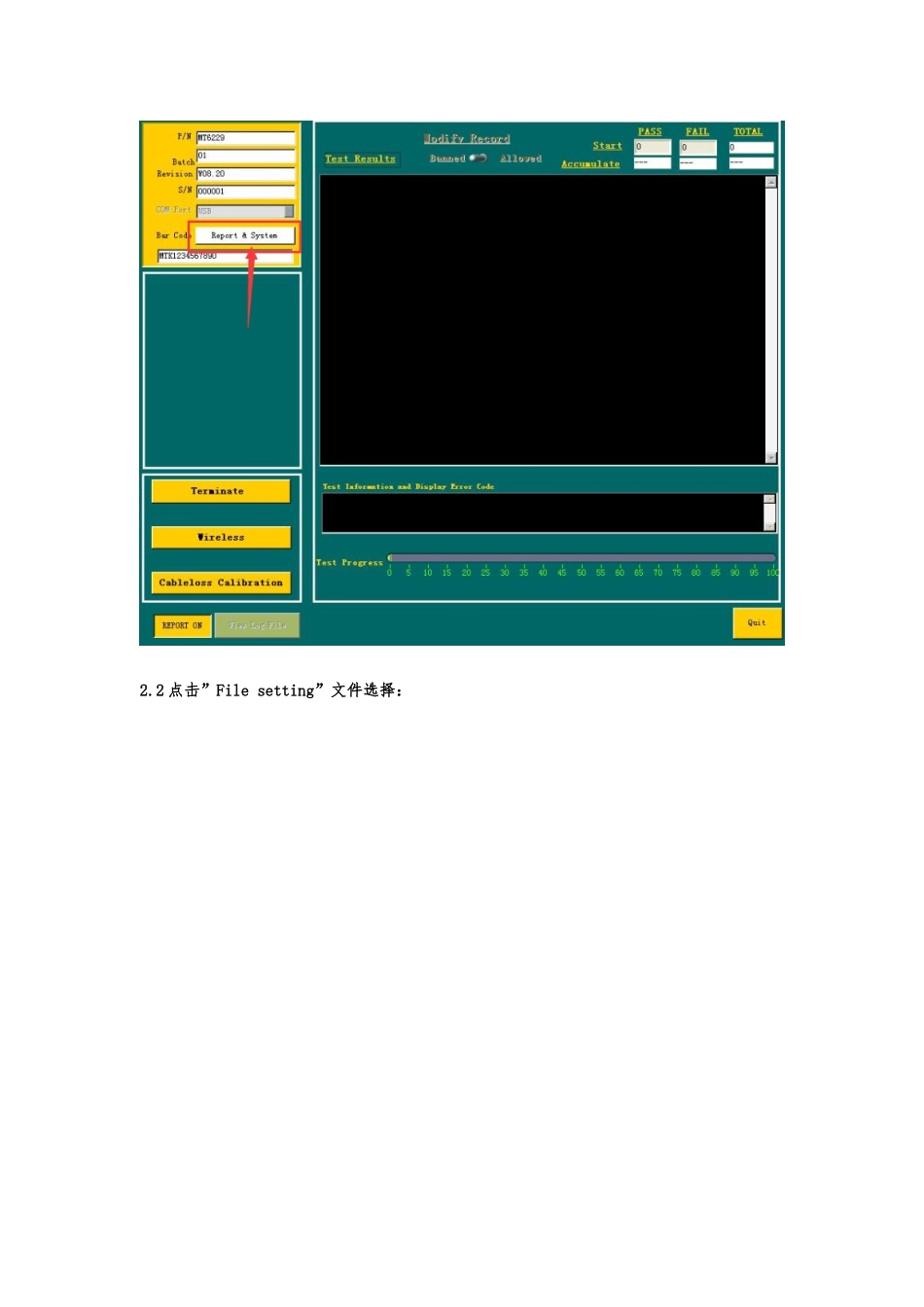

MTK 耦合工具使用说明本工具 是基于 MTK 产线工具 ATE，针对 NSFT（非信令综测）功能进行优化和简洁而来的，手机与仪器的连接由传导改为耦合的方式，MTK 部叫作 Wireless NSFT.一、准备工作1.1 用天线厂确认过性能的金机测试耦合环境的线损；手机通过耦合板连接仪器，在耦合板上找到最正确的位置，并记录各频段的线损。2.2 将线损导入到配置文件（CFG）中；LTE 频段的线损统一在[LTE Cable Attenuation]目录下进行设置：2G/3G 各频段的线损在各设备对应的初始化目录下设置：8960：CMW500：二、工具使用方法与流程：2.1 打开工具：点击”Report& System”选择文件和进行其它设置：2.2 点击”File setting”文件选择：第一次打开后先加载 test setup 文件，请选择文件夹中的“MTK_SETUP_LTE_lwg.ini”。点击 Save change 后，工具会自动关闭。请重新打开再进入到文件选择界面进行其它文件的选择。红框从上到下的选择分别为： 对应版本的 modem database; 对应版本的 AP database; 综测用的配置文件； 综测结果/报告保存目录。2.3 测试项与仪器相关选择：回到上级目录，测试项根据默认即可，若仪器与默认（CMW500）不一致时需要重新勾选，并注意在 CFG 文件修改其对应的 GPIB 地址（线损也应在 CFG 对应仪器下设置）2.4 保存设置后，点击主界面下的”Wireless Test” 进行初始化操作。2.5 开始测试，待初始化完成后，点击大的测试按钮，手机插入 USB 开始测试。2.6 测试结果显示：测试结果显示为 pass，可以继续点击”Wireless Test”对其它手机进行测试。测试 LOG 可以通过点击红框中的”View Log File”进行查看，也可以在设定的 Report 目录下查找与 SN 号对应的 CSV 格式的报告。三、测试项与推断标准修改3.1 测试制式的选择 2G/3G/4G各制式的相关测试项的打开和关闭可以在 ATE 根目录下的 customer_setup.txt 文件中设置：（以下图为工具安装后的默认设置，各制式均已打开）3.2 各制式的测试设定与判定标准在 CFG 文件中修改，详细说明如下：3.2.1 2G 的测试设定与门限修改：频段选择：在 CFG 文件中的如下位置下修改，将 NSFT 平 bank 的值设置为测试的频段标识（16 进制）之和。若只测试 GSM900/DCS1800，则 bank 的值应为 0X0C。[NSFT Common]NSFT_bank = 0x04; GSM450 0x01; GSM850 0x02; GSM900 0x04; DCS1800 0x08; PCS1900 0x10测试信道...
