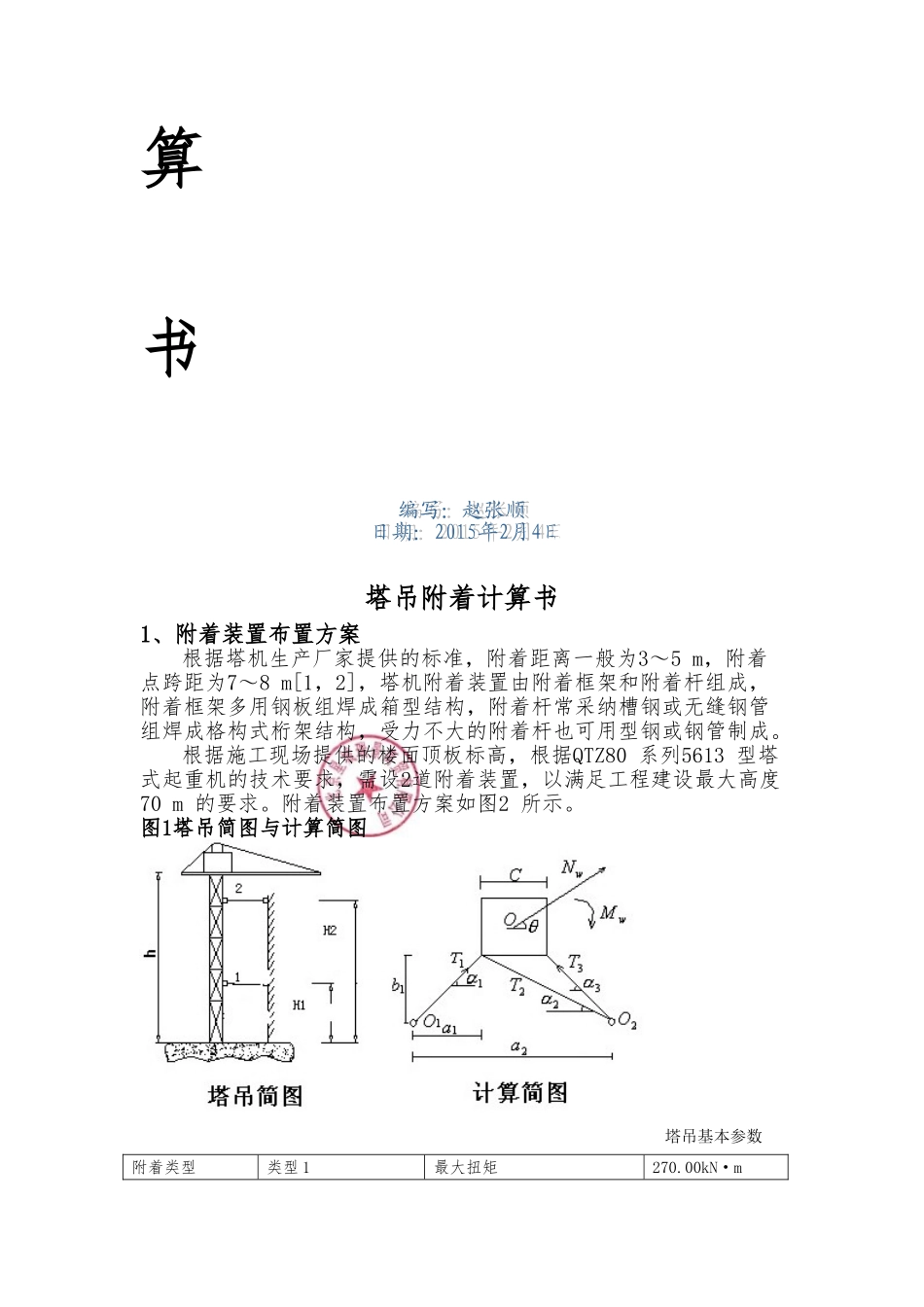

星城瑞景塔吊附着计算书 塔吊附着计算书1、附着装置布置方案根据塔机生产厂家提供的标准，附着距离一般为3～5 m，附着点跨距为7～8 m[1，2]，塔机附着装置由附着框架和附着杆组成，附着框架多用钢板组焊成箱型结构，附着杆常采纳槽钢或无缝钢管组焊成格构式桁架结构，受力不大的附着杆也可用型钢或钢管制成。根据施工现场提供的楼面顶板标高，根据QTZ80 系列5613 型塔式起重机的技术要求，需设2道附着装置，以满足工程建设最大高度70 m 的要求。附着装置布置方案如图2 所示。图1塔吊简图与计算简图塔吊基本参数附着类型类型 1最大扭矩270.00kN·m最大倾覆力矩1350.00kN·m附着表面特征槽钢塔吊高度110m槽钢型号18A塔身宽度1800*1800*3000mm风荷载设计值（地区）0.41附着框宽度3.00 m尺寸参数附着节点数10附着点 1 到塔吊的竖向距离7.00m第 I 层附着附着高度附着点 1 到塔吊的横向距离7.00m第 8 层27m附着点 1 到附着点 2 的距离15.00m第 12 层45m独立起升高度45 m图2塔吊附着简图2、第一道附着计算塔机根据说明书与建筑物附着时，最上面一道附着装置的负荷最大，因此以此道附着杆的负荷作为设计或校核附着杆截面的依据。第一道附着的装置的负荷以第四道附着杆的负荷作为设计或校核附着杆截面计算，第一道附着高度计划在第8层楼层标高为23.45米。（一）、支座力计算附着式塔机的塔身可以简化为一个带悬臂的刚性支撑连续梁，其力与支座反力计算如下:风荷载取值：Q = 0.41kN；塔吊的最大倾覆力矩：M = 1668.00kN；弯矩图变形图剪力图计算结果: Nw = 105.3733kN ；（二）、附着杆力计算计算简图:计算单元的平衡方程:其中:2.1 第一种工况的计算:塔机满载工作，风向垂直于起重臂，考虑塔身在最上层截面的回转惯性力产生的扭矩合风荷载扭矩。将上面的方程组求解，其中θ从 0 - 360 循环, 分别取正负两种情况，求得各附着最大的。塔机满载工作，风向垂直于起重臂，考虑塔身在最上层截面的回转惯性力产生的扭矩合。杆1的最大轴向压力为: 344.02 kN；杆2的最大轴向压力为: 0.00 kN；杆3的最大轴向压力为: 58.44 kN；杆1的最大轴向拉力为: 0.00 kN；杆2的最大轴向拉力为: 275.21 kN；杆3的最大轴向拉力为: 164.95 kN；2.2 第二种工况的计算:塔机非工作状态，风向顺着着起重臂, 不考虑扭矩的影响。将上面的方程组求解，其中θ= 45， 135， 225， 315，Mw = 0，分别求得各附着最大的轴压和轴拉力。...
