7200sc3火灾控制器用户手册范本

7200sc3火灾控制器用户手册范本_第1页
1/33
7200sc3火灾控制器用户手册范本_第2页
2/33
7200sc3火灾控制器用户手册范本_第3页
3/33

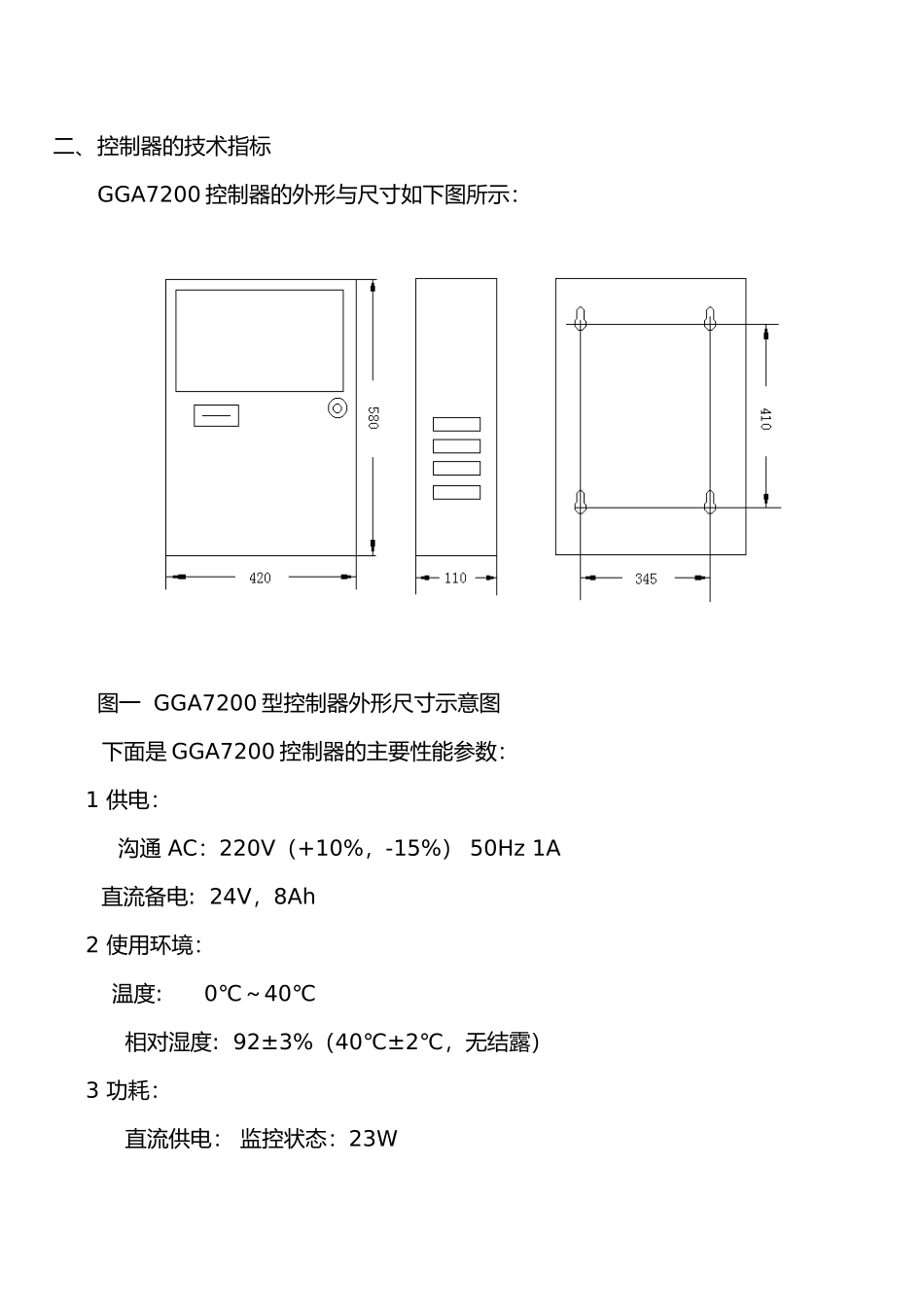

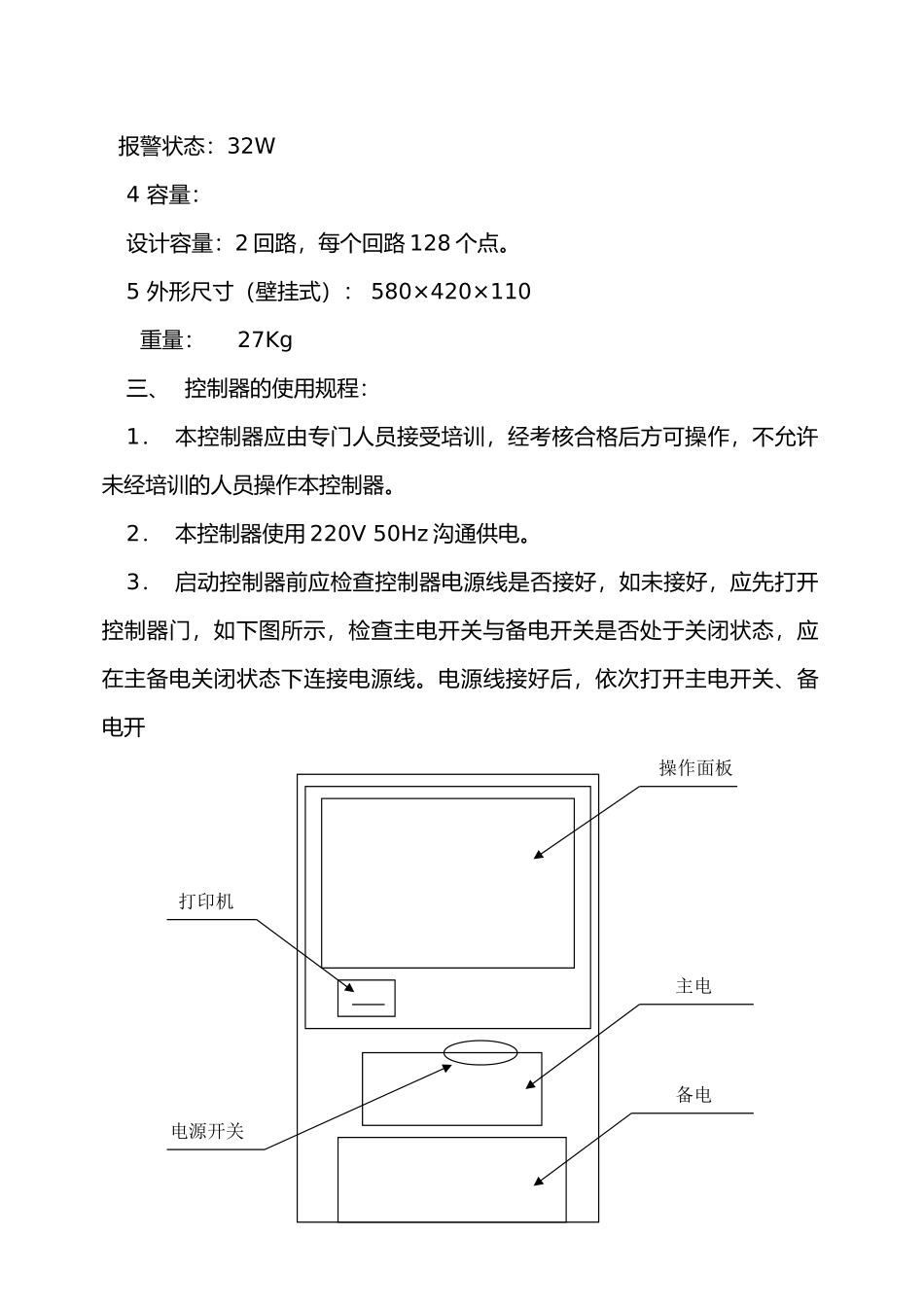

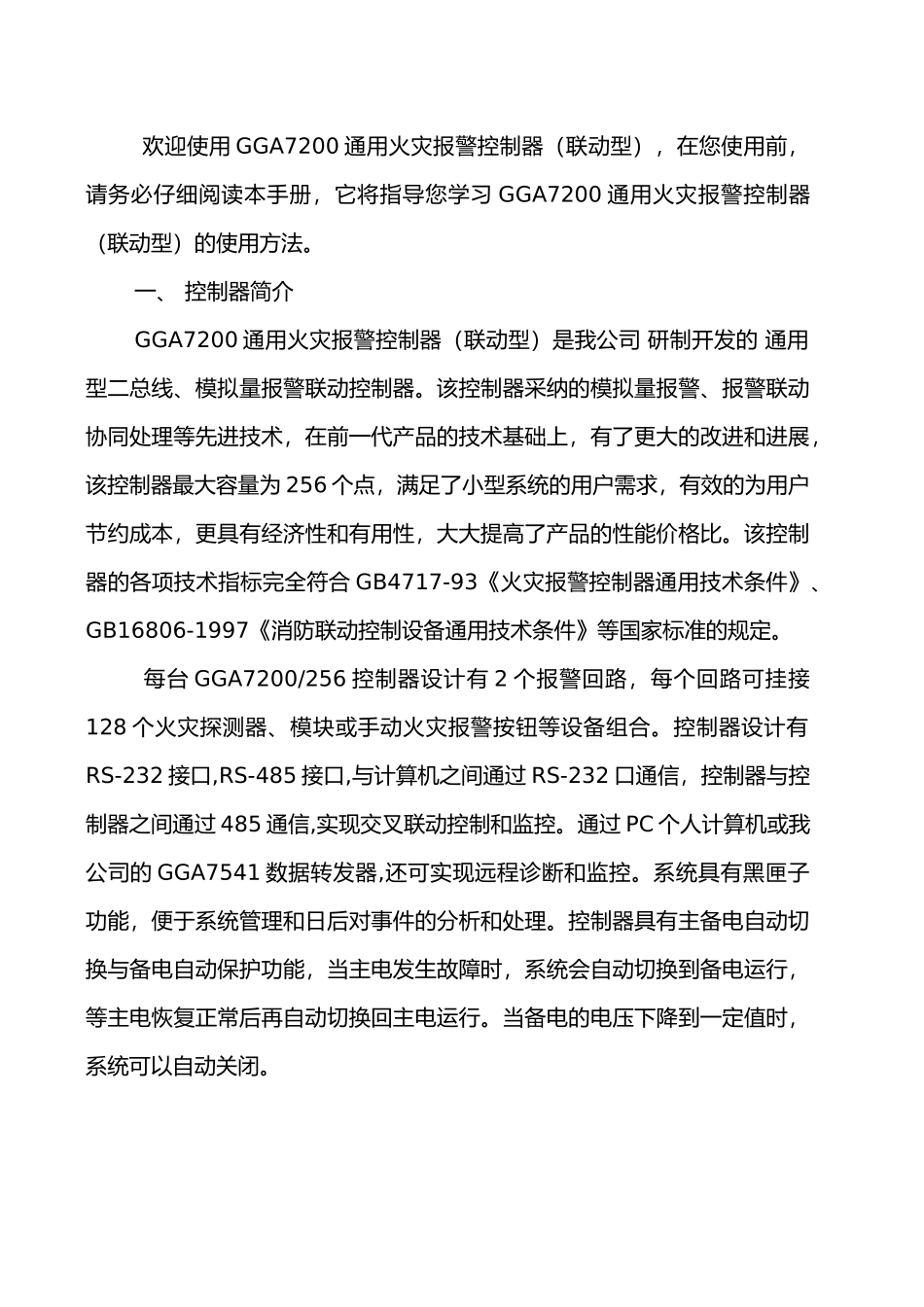

欢迎使用 GGA7200 通用火灾报警控制器(联动型),在您使用前,请务必仔细阅读本手册,它将指导您学习 GGA7200 通用火灾报警控制器(联动型)的使用方法。一、 控制器简介GGA7200 通用火灾报警控制器(联动型)是我公司 研制开发的 通用型二总线、模拟量报警联动控制器。该控制器采纳的模拟量报警、报警联动协同处理等先进技术,在前一代产品的技术基础上,有了更大的改进和进展,该控制器最大容量为 256 个点,满足了小型系统的用户需求,有效的为用户节约成本,更具有经济性和有用性,大大提高了产品的性能价格比。该控制器的各项技术指标完全符合 GB4717-93《火灾报警控制器通用技术条件》、GB16806-1997《消防联动控制设备通用技术条件》等国家标准的规定。 每台 GGA7200/256 控制器设计有 2 个报警回路,每个回路可挂接128 个火灾探测器、模块或手动火灾报警按钮等设备组合。控制器设计有RS-232 接口,RS-485 接口,与计算机之间通过 RS-232 口通信,控制器与控制器之间通过 485 通信,实现交叉联动控制和监控。通过 PC 个人计算机或我公司的 GGA7541 数据转发器,还可实现远程诊断和监控。系统具有黑匣子功能,便于系统管理和日后对事件的分析和处理。控制器具有主备电自动切换与备电自动保护功能,当主电发生故障时,系统会自动切换到备电运行,等主电恢复正常后再自动切换回主电运行。当备电的电压下降到一定值时,系统可以自动关闭。二、控制器的技术指标GGA7200 控制器的外形与尺寸如下图所示:图一 GGA7200 型控制器外形尺寸示意图下面是 GGA7200 控制器的主要性能参数:1 供电: 沟通 AC:220V(+10%,-15%) 50Hz 1A 直流备电: 24V,8Ah2 使用环境: 温度: 0℃~40℃ 相对湿度: 92±3%(40℃±2℃,无结露)3 功耗: 直流供电: 监控状态:23W报警状态:32W4 容量: 设计容量:2 回路,每个回路 128 个点。5 外形尺寸(壁挂式): 580×420×110 重量: 27Kg三、 控制器的使用规程:1. 本控制器应由专门人员接受培训,经考核合格后方可操作,不允许未经培训的人员操作本控制器。2. 本控制器使用 220V 50Hz 沟通供电。3. 启动控制器前应检查控制器电源线是否接好,如未接好,应先打开控制器门,如下图所示,检查主电开关与备电开关是否处于关闭状态,应在主备电关闭状态下连接电源线。电源线接好后,依次打开主电开关、备电开操作面板备电主电打印机电源开关 图二 GG...
