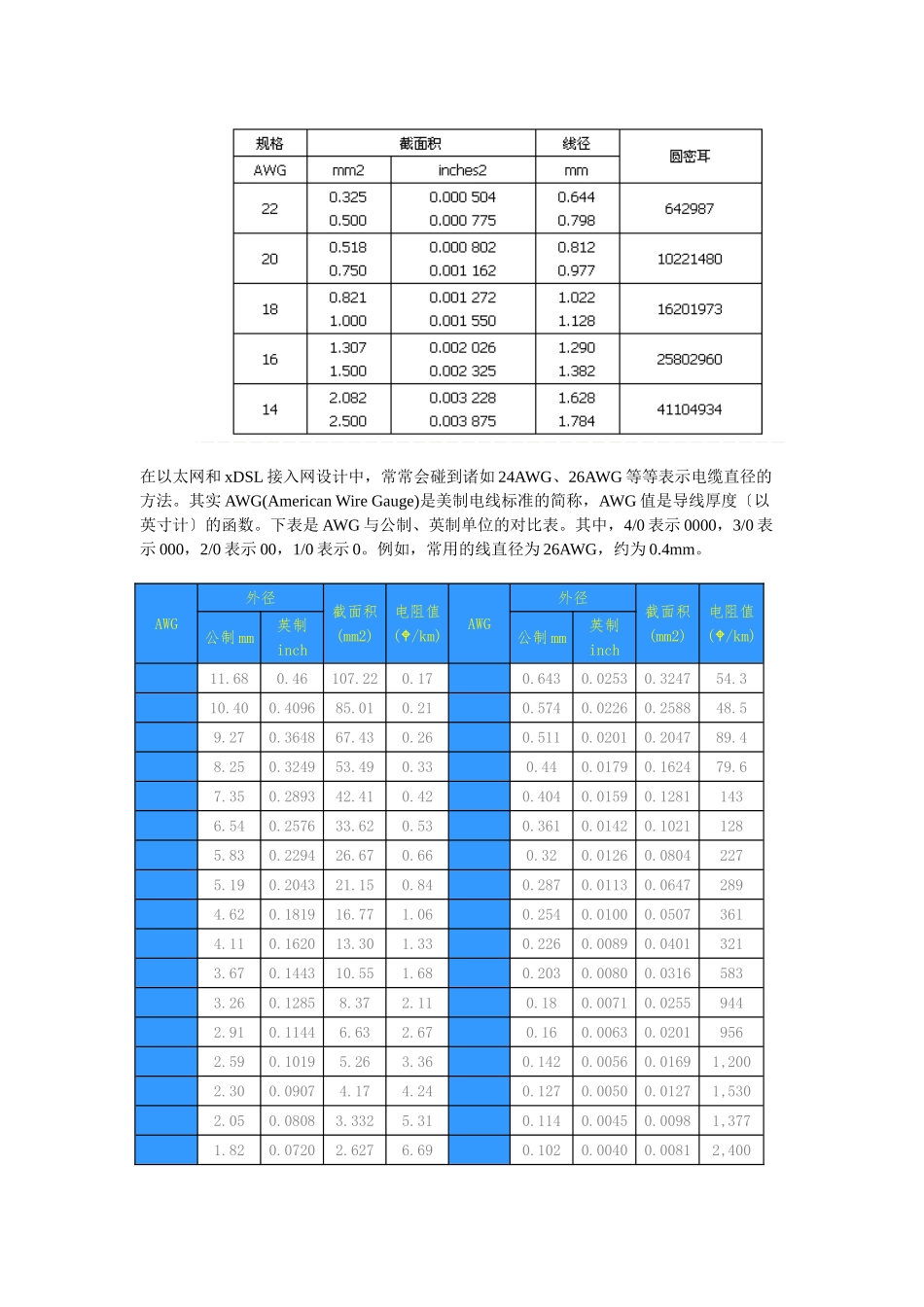

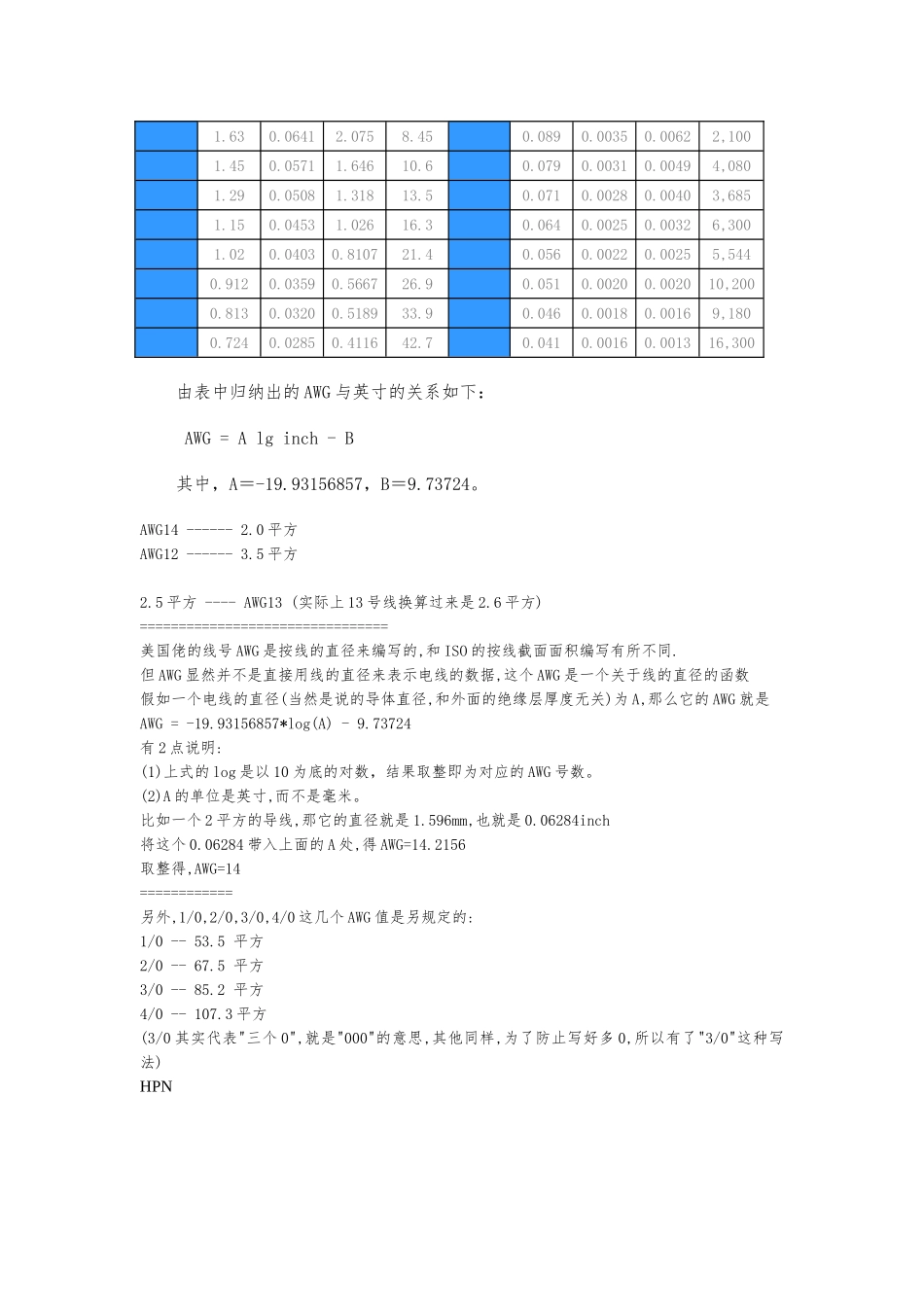

电线规格北美线材的线规与国的表示方法不同，是以“AWG〞为单位。这里列出一些常用的线材线规对比表供参考： 电线电缆的标志上会出现很多字符，各自都代表不同的意思。在此列举一些常用的字符简介如下：电源线： SPT = Service Parallel Thermoplastic〔服务性 平行的 热塑性塑料〕HPN = Heater Parallel Neoprene〔加热器 平行的 橡胶〕S = Service 服务性 (SO, SOW, ST, STW) O - Oil 油性 W C Wet 湿 T C Thermoplastic 热塑性塑料 SJ = Service Junior 小型服务性(SJO, SJOW, SJT, SJTW) O - Oil 油性 W C Wet 湿 T C Thermoplastic 热塑性塑料SV = Service Vacuum Cleaner 吸尘器(SVT, SVO) O - Oil 油性 T C Thermoplastic 热塑性塑料电子线： Class I 部使用；Class II 外部使用Group A 不承受机械磨损；Group B 承受机械磨损W：潮态环境使用；O：防油；F：防燃料油FT1：垂直燃烧测试；FT2：水平燃烧测试；FT4：垂直燃烧测试〔Cable in Cable tray〕；FT6：水平燃烧和烟熏测试。 vw-1 是电线的防火等级 Ul,VW-1 测试标准，实验规定试样保持垂直，用试验用的喷灯(火焰高度125mm，热功率 500W)燃烧 15 秒钟，然后停止 15 秒钟，反复 5 次。 合格标准为：1、余火焰不可超过 60 秒钟 2、试样不可烧损 25%以上， 3、垫在底部的外科用棉不可被落下物引燃。例如：“CSA AWM I A 90 C 300 V FT1〞表示 AWM 电子线，部使用，不承受机械损坏，耐温 90 C，额定电压：300 V，燃烧等级为 FT-1。工厂测试的要求 2024-10-8 15:27 在以太网和 xDSL 接入网设计中，常常会碰到诸如 24AWG、26AWG 等等表示电缆直径的方法。其实 AWG(American Wire Gauge)是美制电线标准的简称，AWG 值是导线厚度〔以英寸计〕的函数。下表是 AWG 与公制、英制单位的对比表。其中，4/0 表示 0000，3/0 表示 000，2/0 表示 00，1/0 表示 0。例如，常用的线直径为 26AWG，约为 0.4mm。 AWG外径截面积(mm2)电阻值(/km)AWG外径截面积(mm2)电阻值(/km)公制 mm英制inch公制 mm英制inch11.680.46107.220.170.6430.02530.324754.310.400.409685.010.210.5740.02260.258848.59.270.364867.430.260.5110.02010.204789.48.250.324953.490.330.440.01790.162479.67.350.289342.410.420.4040.01590.12811436.540.257633.620.530.3610.01420.102...
