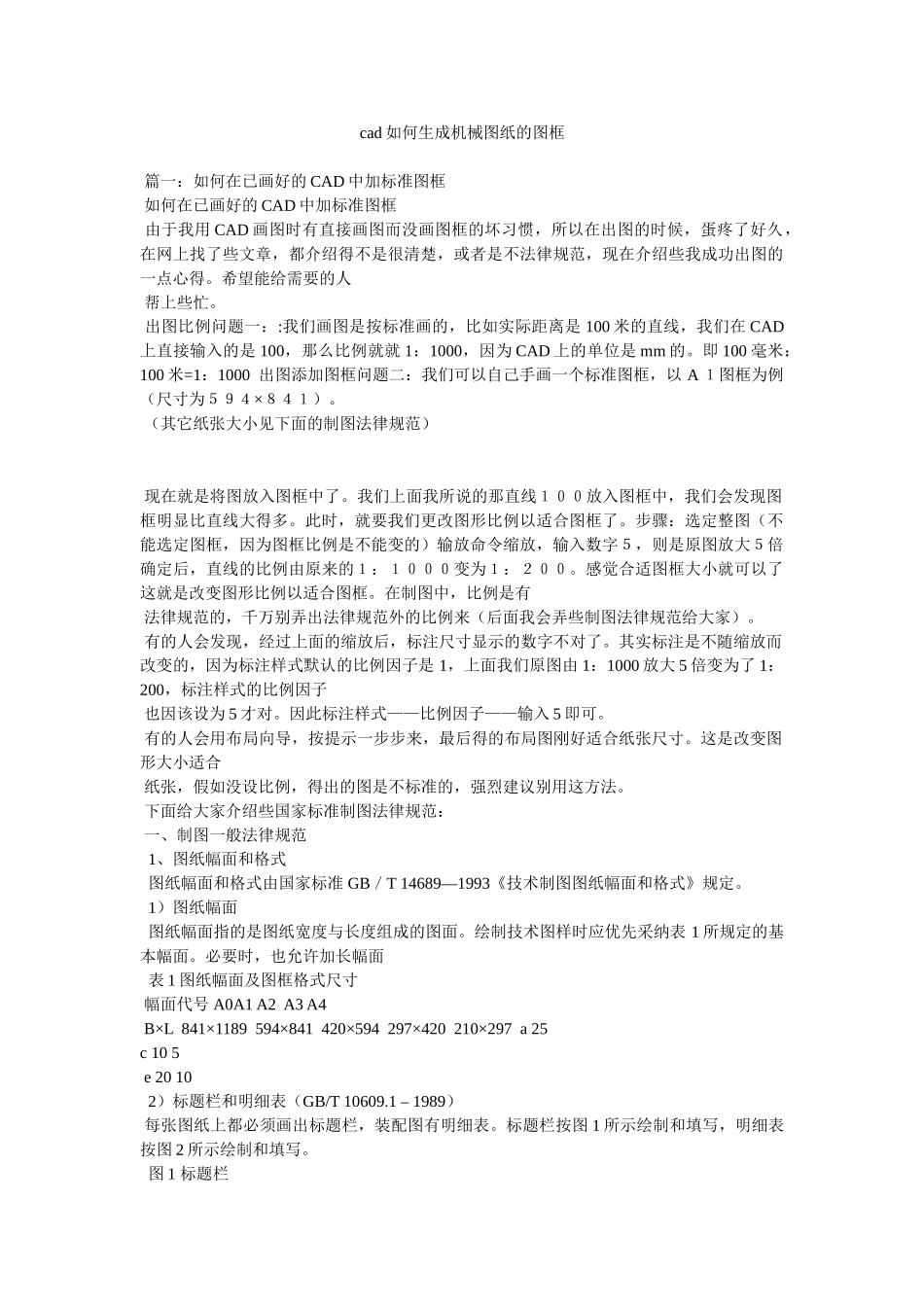

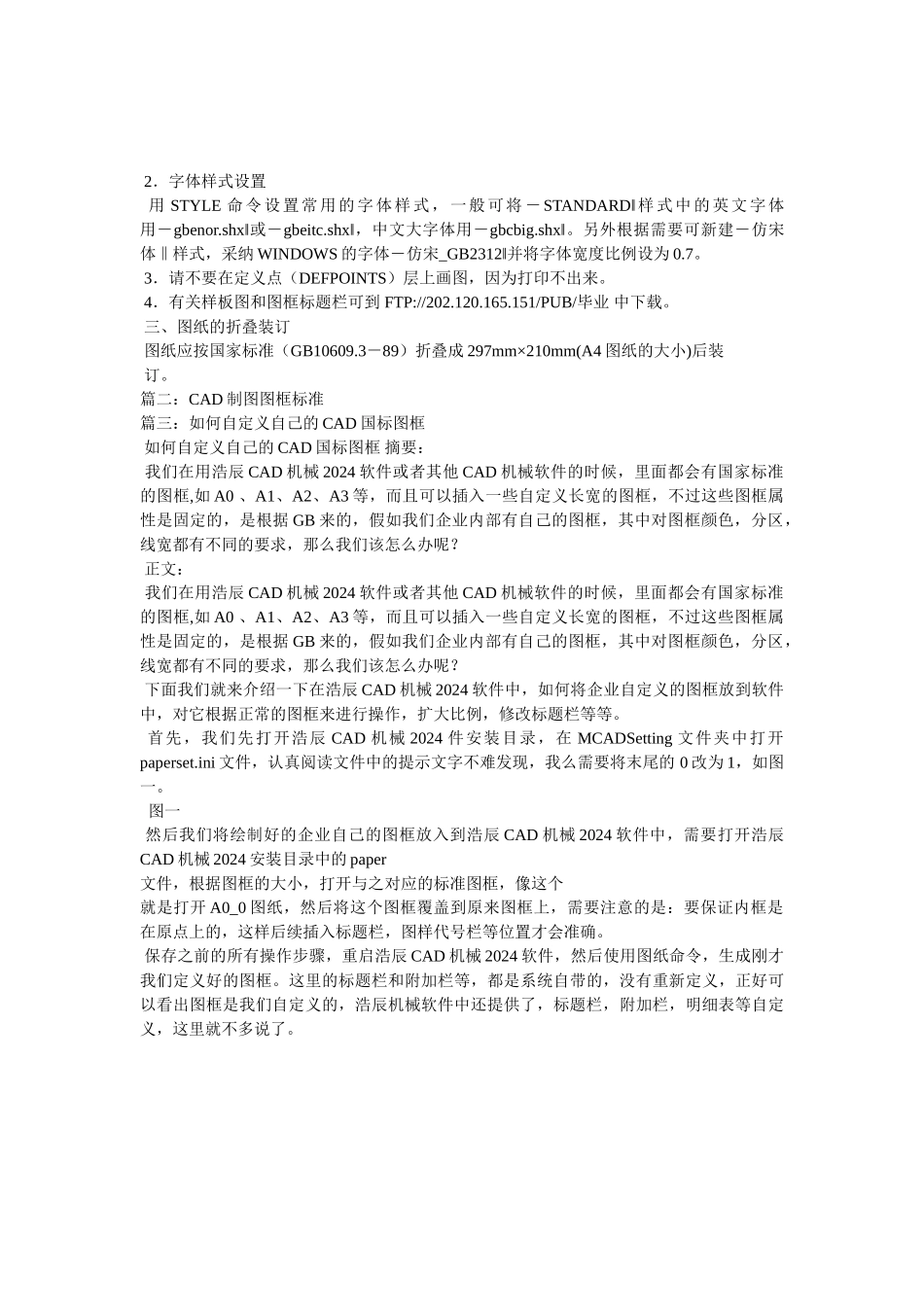

cad 如何生成机械图纸的图框 篇一：如何在已画好的 CAD 中加标准图框 如何在已画好的 CAD 中加标准图框 由于我用 CAD 画图时有直接画图而没画图框的坏习惯，所以在出图的时候，蛋疼了好久，在网上找了些文章，都介绍得不是很清楚，或者是不法律规范，现在介绍些我成功出图的一点心得。希望能给需要的人 帮上些忙。 出图比例问题一：:我们画图是按标准画的，比如实际距离是 100 米的直线，我们在 CAD上直接输入的是 100，那么比例就就 1：1000，因为 CAD 上的单位是 mm 的。即 100 毫米：100 米=1：1000 出图添加图框问题二：我们可以自己手画一个标准图框，以 A １图框为例（尺寸为５９４×８４１）。 （其它纸张大小见下面的制图法律规范） 现在就是将图放入图框中了。我们上面我所说的那直线１００放入图框中，我们会发现图框明显比直线大得多。此时，就要我们更改图形比例以适合图框了。步骤：选定整图（不能选定图框，因为图框比例是不能变的）输放命令缩放，输入数字５，则是原图放大５倍确定后，直线的比例由原来的１：１０００变为１：２００。感觉合适图框大小就可以了这就是改变图形比例以适合图框。在制图中，比例是有 法律规范的，千万别弄出法律规范外的比例来（后面我会弄些制图法律规范给大家）。 有的人会发现，经过上面的缩放后，标注尺寸显示的数字不对了。其实标注是不随缩放而改变的，因为标注样式默认的比例因子是 1，上面我们原图由 1：1000 放大 5 倍变为了 1：200，标注样式的比例因子 也因该设为 5 才对。因此标注样式——比例因子——输入 5 即可。 有的人会用布局向导，按提示一步步来，最后得的布局图刚好适合纸张尺寸。这是改变图形大小适合 纸张，假如没设比例，得出的图是不标准的，强烈建议别用这方法。 下面给大家介绍些国家标准制图法律规范： 一、制图一般法律规范 1、图纸幅面和格式 图纸幅面和格式由国家标准 GB／T 14689—1993《技术制图图纸幅面和格式》规定。 1）图纸幅面 图纸幅面指的是图纸宽度与长度组成的图面。绘制技术图样时应优先采纳表 1 所规定的基本幅面。必要时，也允许加长幅面 表 1 图纸幅面及图框格式尺寸 幅面代号 A0A1 A2 A3 A4 B×L 841×1189 594×841 420×594 297×420 210×297 a 25c 10 5 e 20 10 2）标题栏和明细表（GB/T 10609.1 – 1989） 每张图纸上都必须画出标题栏，装配图有明细表。标题栏...
