cad布局中如何打印选择区域

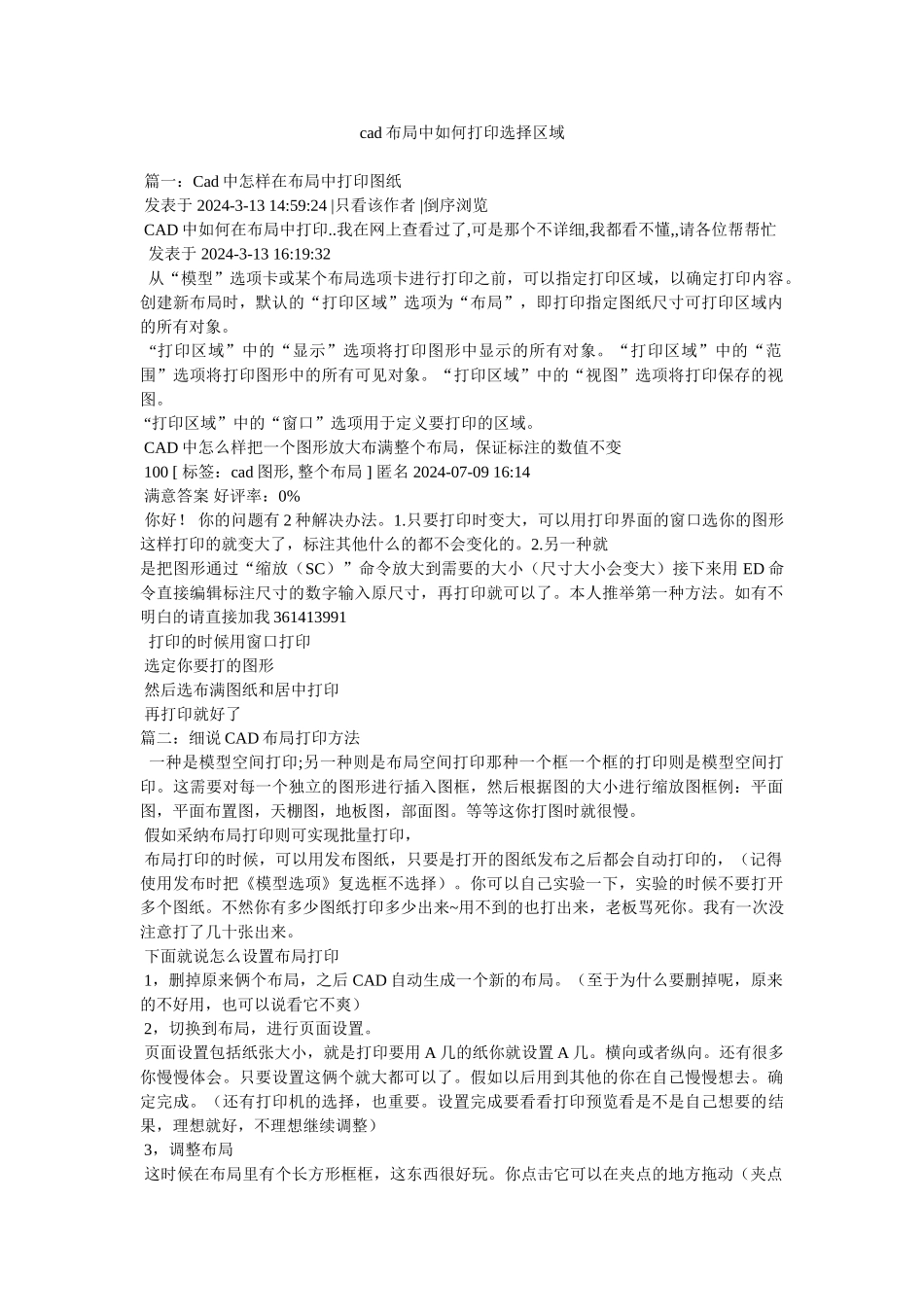

cad布局中如何打印选择区域_第1页
1/3

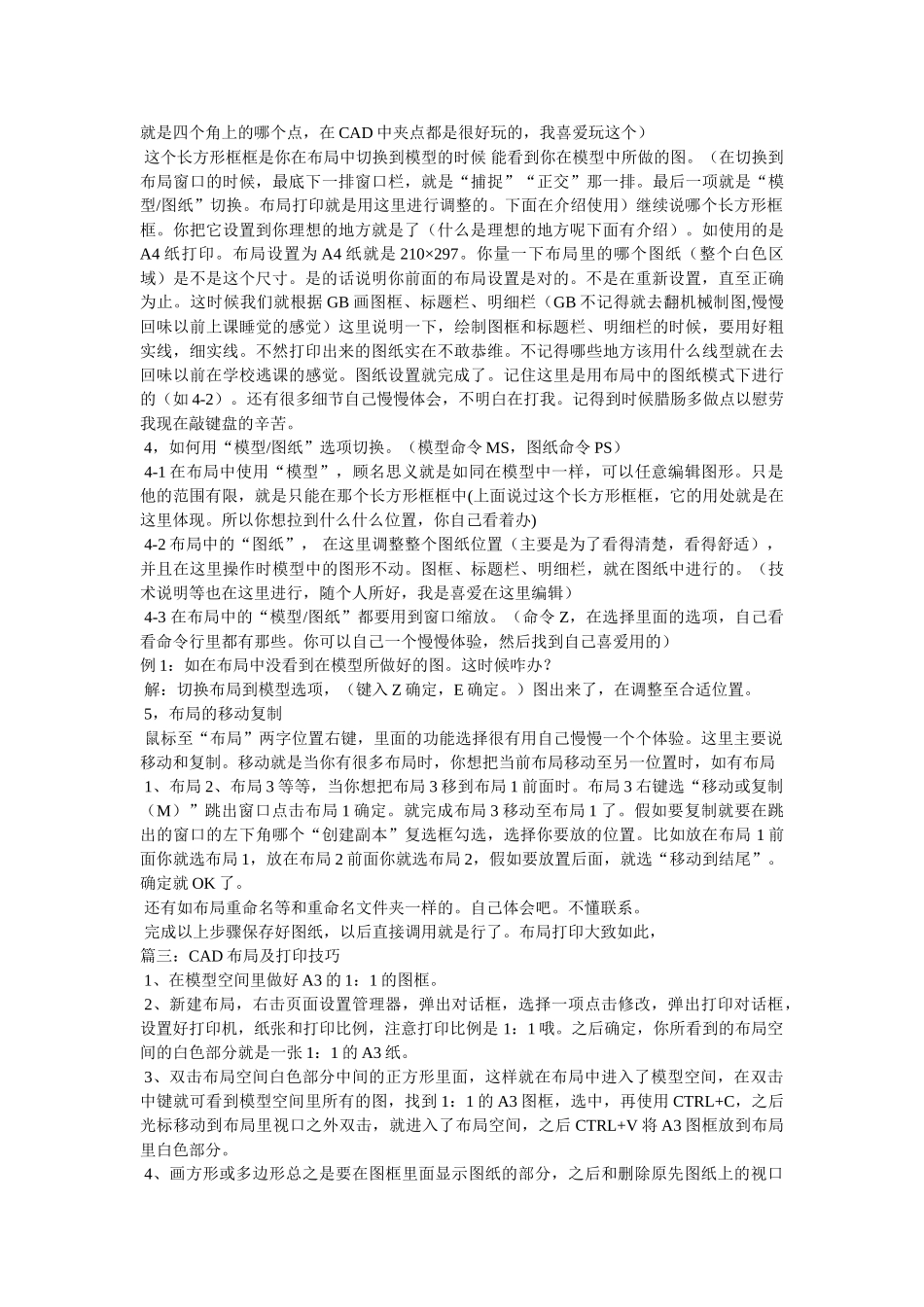

cad布局中如何打印选择区域_第2页
2/3

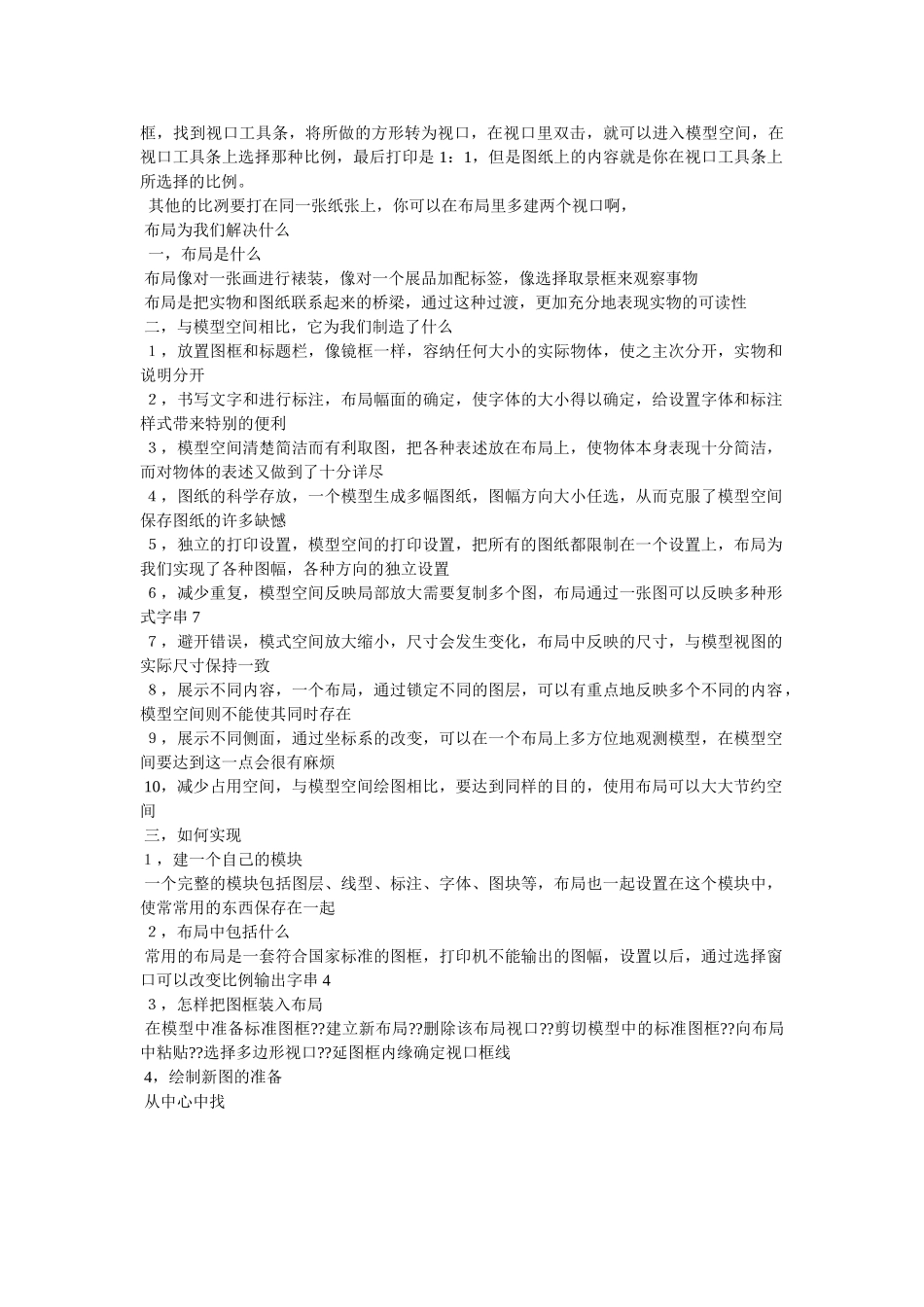

cad布局中如何打印选择区域_第3页
3/3
cad 布局中如何打印选择区域 篇一:Cad 中怎样在布局中打印图纸 发表于 2024-3-13 14:59:24 |只看该作者 |倒序浏览 CAD 中如何在布局中打印..我在网上查看过了,可是那个不详细,我都看不懂,,请各位帮帮忙 发表于 2024-3-13 16:19:32 从“模型”选项卡或某个布局选项卡进行打印之前,可以指定打印区域,以确定打印内容。创建新布局时,默认的“打印区域”选项为“布局”,即打印指定图纸尺寸可打印区域内的所有对象。 “打印区域”中的“显示”选项将打印图形中显示的所有对象。“打印区域”中的“范围”选项将打印图形中的所有可见对象。“打印区域”中的“视图”选项将打印保存的视图。 “打印区域”中的“窗口”选项用于定义要打印的区域。 CAD 中怎么样把一个图形放大布满整个布局,保证标注的数值不变 100 [ 标签:cad 图形, 整个布局 ] 匿名 2024-07-09 16:14 满意答案 好评率:0% 你好! 你的问题有 2 种解决办法。1.只要打印时变大,可以用打印界面的窗口选你的图形这样打印的就变大了,标注其他什么的都不会变化的。2.另一种就是把图形通过“缩放(SC)”命令放大到需要的大小(尺寸大小会变大)接下来用 ED 命令直接编辑标注尺寸的数字输入原尺寸,再打印就可以了。本人推举第一种方法。如有不明白的请直接加我 361413991 打印的时候用窗口打印 选定你要打的图形 然后选布满图纸和居中打印 再打印就好了篇二:细说 CAD 布局打印方法 一种是模型空间打印;另一种则是布局空间打印那种一个框一个框的打印则是模型空间打印。这需要对每一个独立的图形进行插入图框,然后根据图的大小进行缩放图框例:平面图,平面布置图,天棚图,地板图,部面图。等等这你打图时就很慢。 假如采纳布局打印则可实现批量打印, 布局打印的时候,可以用发布图纸,只要是打开的图纸发布之后都会自动打印的,(记得使用发布时把《模型选项》复选框不选择)。你可以自己实验一下,实验的时候不要打开多个图纸。不然你有多少图纸打印多少出来~用不到的也打出来,老板骂死你。我有一次没注意打了几十张出来。 下面就说怎么设置布局打印 1,删掉原来俩个布局,之后 CAD 自动生成一个新的布局。(至于为什么要删掉呢,原来的不好用,也可以说看它不爽) 2,切换到布局,进行页面设置。 页面设置包括纸张大小,就是打印要用 A 几的纸你就设置 A 几。横向或者纵向。还有很多你慢慢体会。只要设置这俩个就大都可以...
