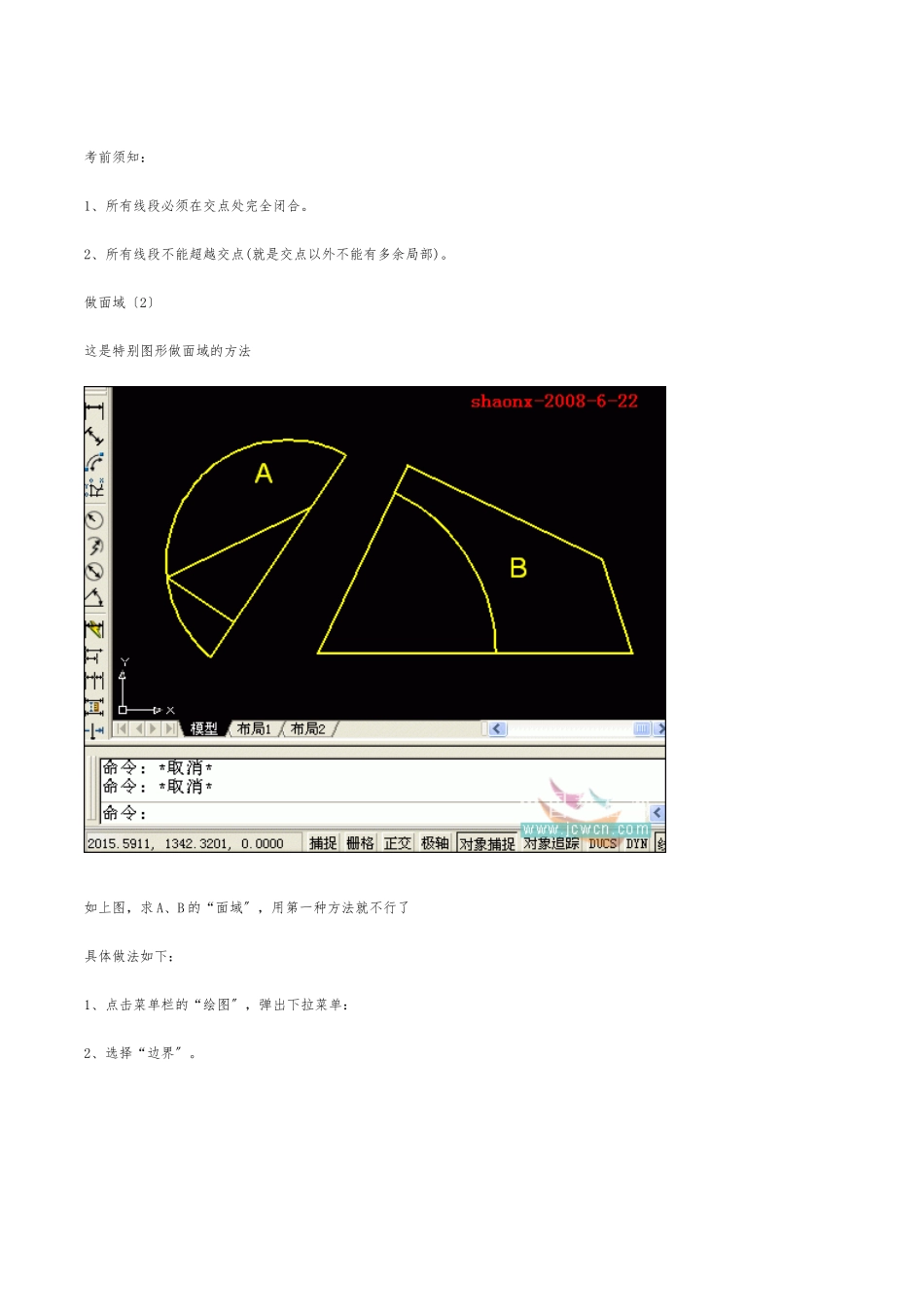

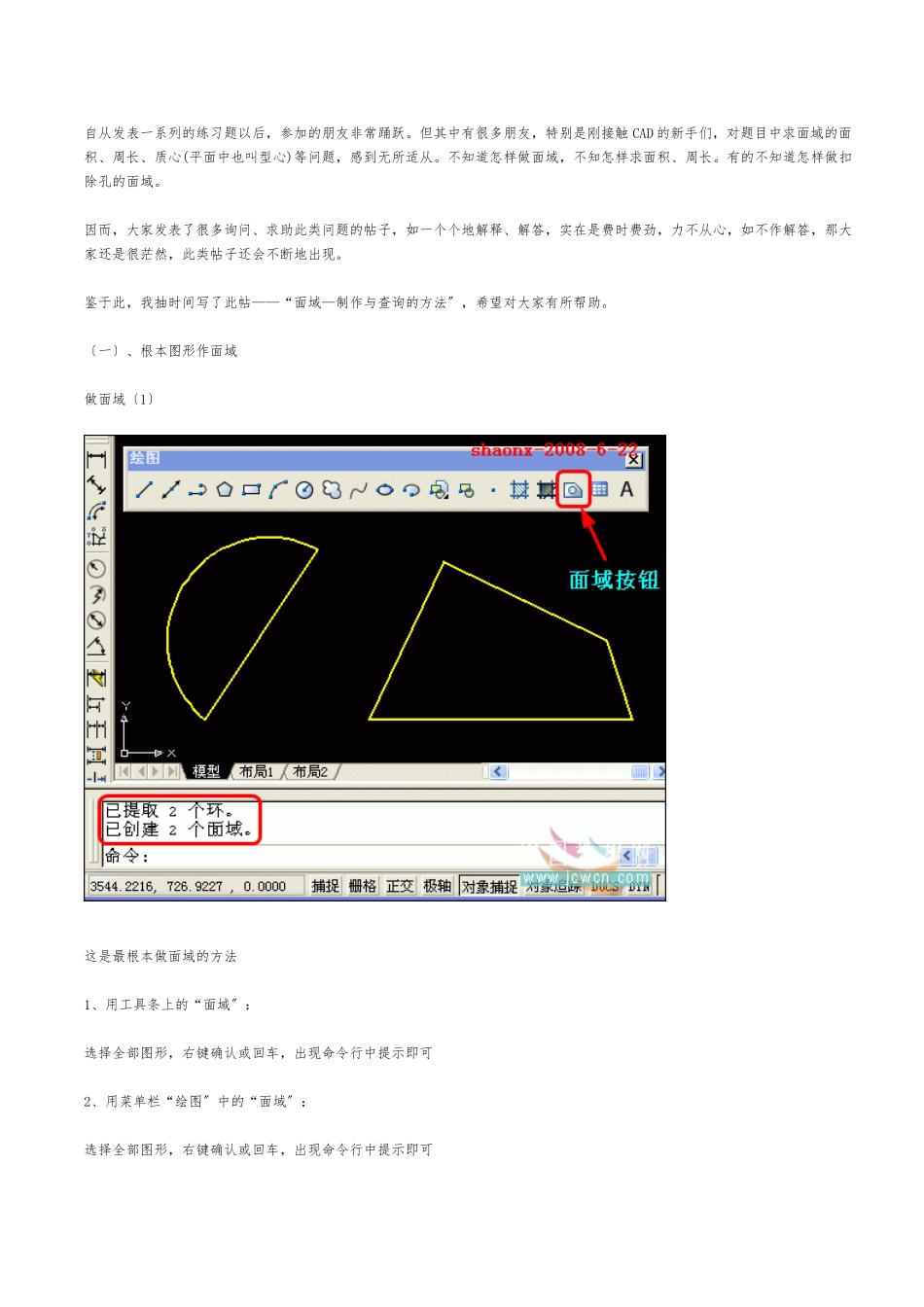

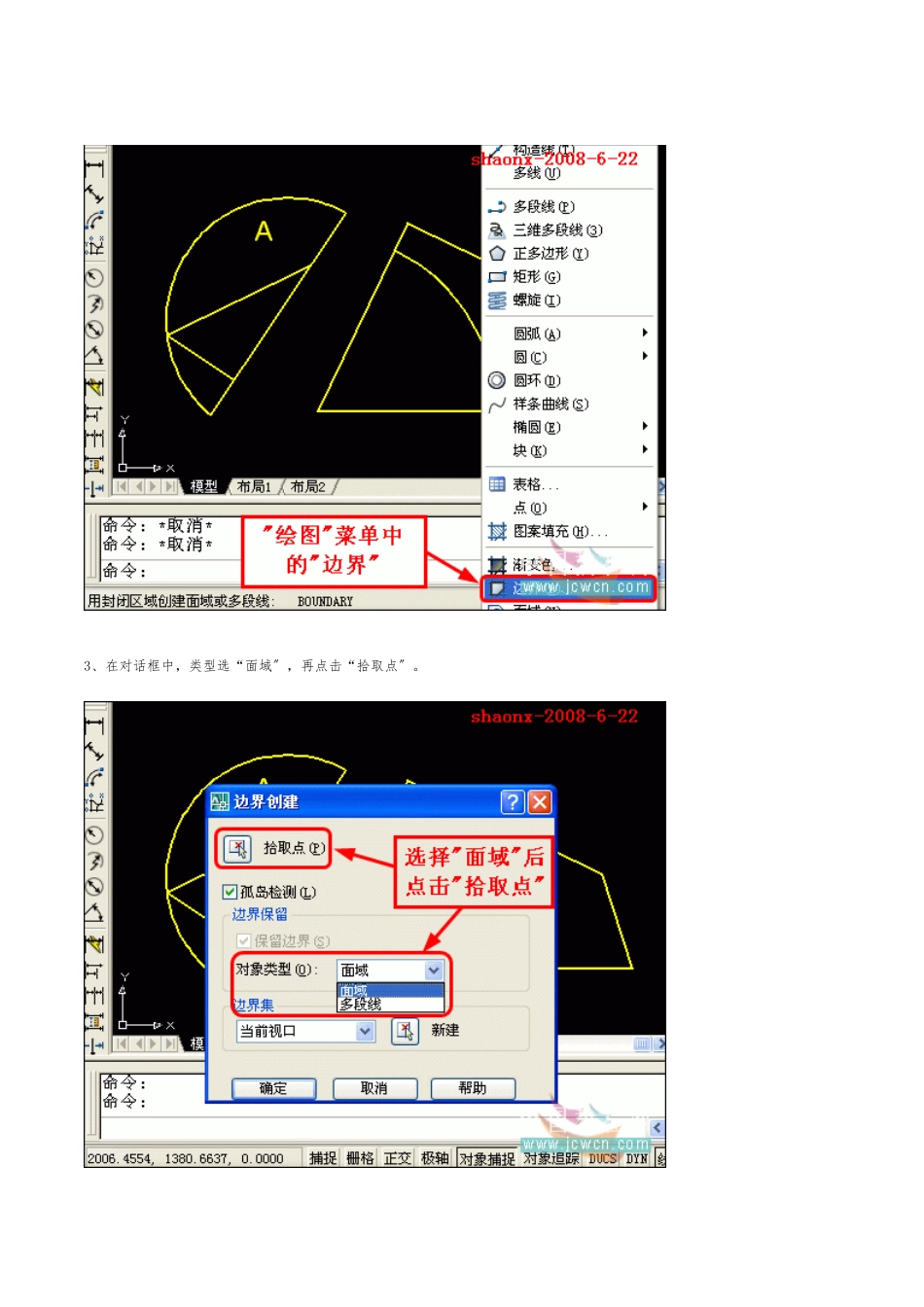

自从发表一系列的练习题以后,参加的朋友非常踊跃。但其中有很多朋友,特别是刚接触 CAD 的新手们,对题目中求面域的面积、周长、质心(平面中也叫型心)等问题,感到无所适从。不知道怎样做面域,不知怎样求面积、周长。有的不知道怎样做扣除孔的面域。因而,大家发表了很多询问、求助此类问题的帖子,如一个个地解释、解答,实在是费时费劲,力不从心,如不作解答,那大家还是很茫然,此类帖子还会不断地出现。鉴于此,我抽时间写了此帖——“面域—制作与查询的方法〞,希望对大家有所帮助。〔一〕、根本图形作面域做面域〔1〕这是最根本做面域的方法1、用工具条上的“面域〞:选择全部图形,右键确认或回车,出现命令行中提示即可2、用菜单栏“绘图〞中的“面域〞:选择全部图形,右键确认或回车,出现命令行中提示即可考前须知:1、所有线段必须在交点处完全闭合。2、所有线段不能超越交点(就是交点以外不能有多余局部)。做面域〔2〕这是特别图形做面域的方法如上图,求 A、B 的“面域〞,用第一种方法就不行了具体做法如下:1、点击菜单栏的“绘图〞,弹出下拉菜单:2、选择“边界〞。3、在对话框中,类型选“面域〞,再点击“拾取点〞。4、在图形界面里点击 A、B 的部后,所做成的面域与当前图层的颜色一致,同时,在命令行里也会出现已经做成面域的提示。考前须知:所有线段必须在交点处完全闭合。〔二〕、面域的操作〔1〕合并面域——就是将多个分散的面域合为一体如上图,假如要将 A、B 两个面域合并,可以使用菜单栏的“修改〞→“实体编辑〞→“并集〞也可以使用“实体编辑〞工具条中的“并集〞命令具体操作如下:分别点选 A、B 两个面域右键确认或回车,两个面域即合为一体〔2〕扣除面域——就是从大面域中,扣除其他面域如上图,假如要将 A 面域中扣除 B、C 两个面域,可以使用菜单栏的“修改〞→“实体编辑〞→“差集〞也可以使用“实体编辑〞工具条中的“差集〞命令具体操作如下:先点击 A 面域,右键确认或回车再分别点击 B 面域、C 面域,右键确认或回车即可〔三〕、特别情况的处理〔1〕一次做不成面域也许是 CAD 软件本身的缺陷,有时按常规做不成面域,如上图,在左下角这个狭长的区域作面域,应根据作面域的第二种方法,但提示:“找不到边界〞等,无法做成面域,我的解决方法是:在区域加辅助线条,如图中的红色线条,以缩小做面域的区域,如上图,加了 1 条辅助线条后,就可以做成 2 个面域,再合并...
