CLARKE柴油机说明书

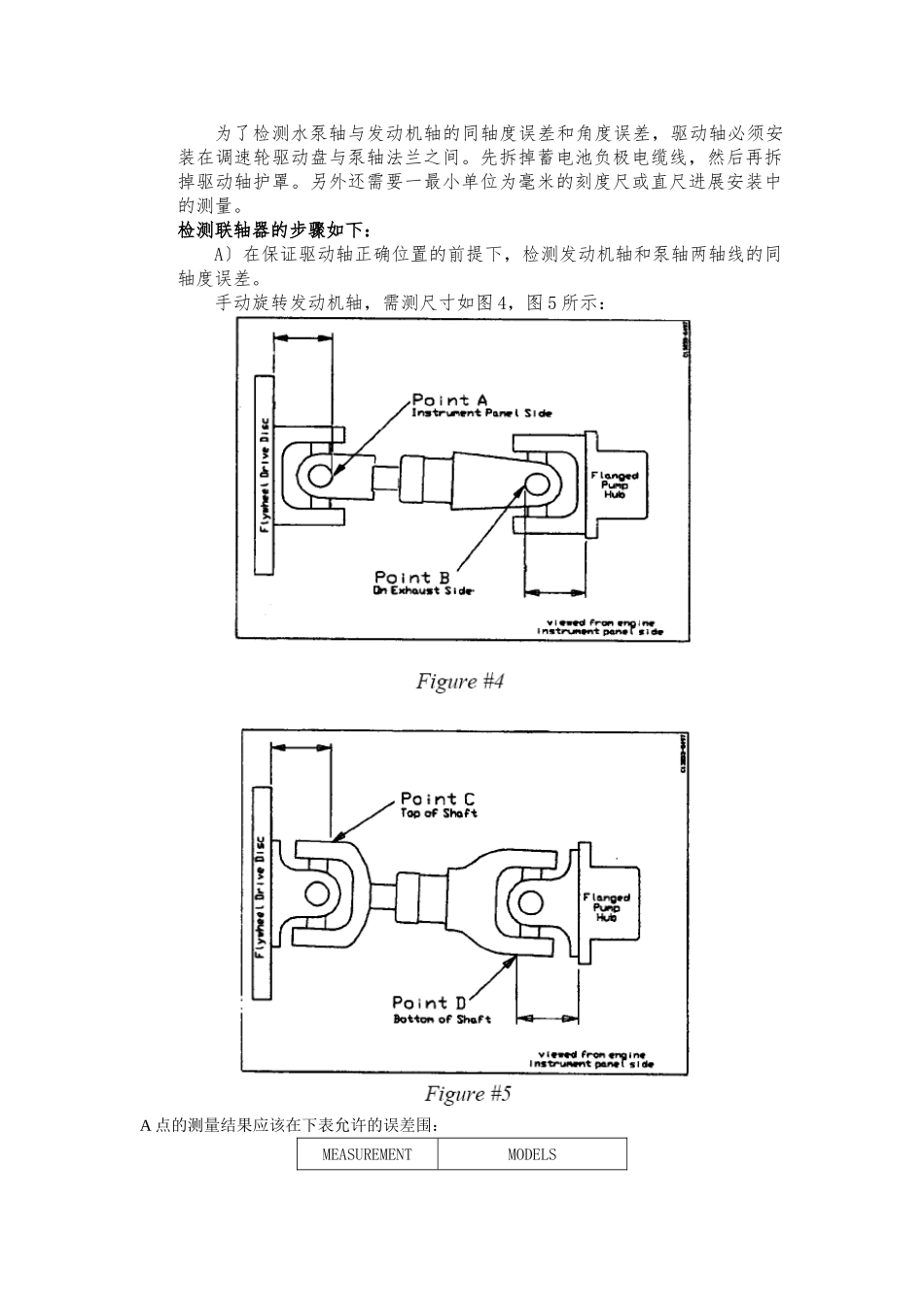

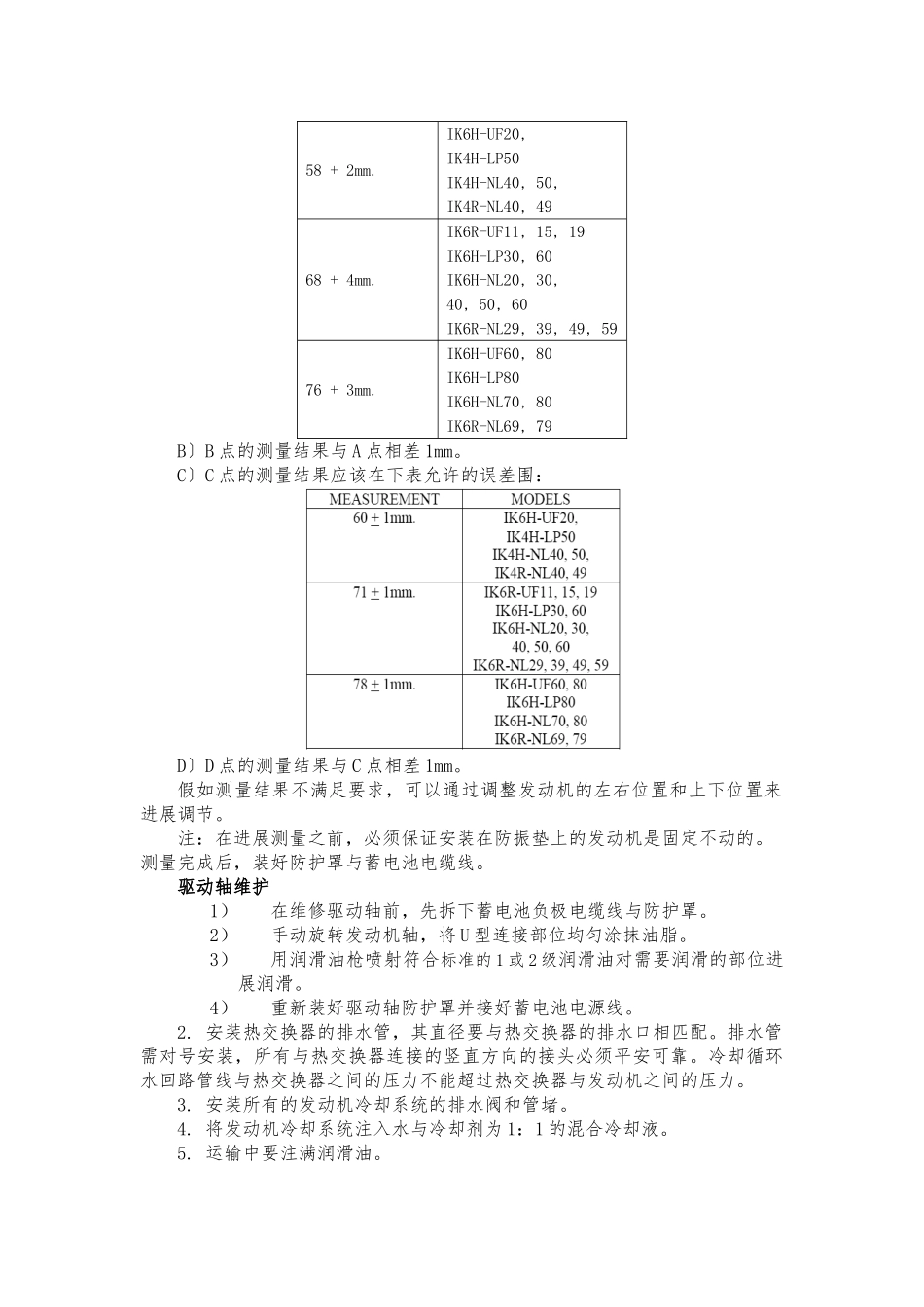

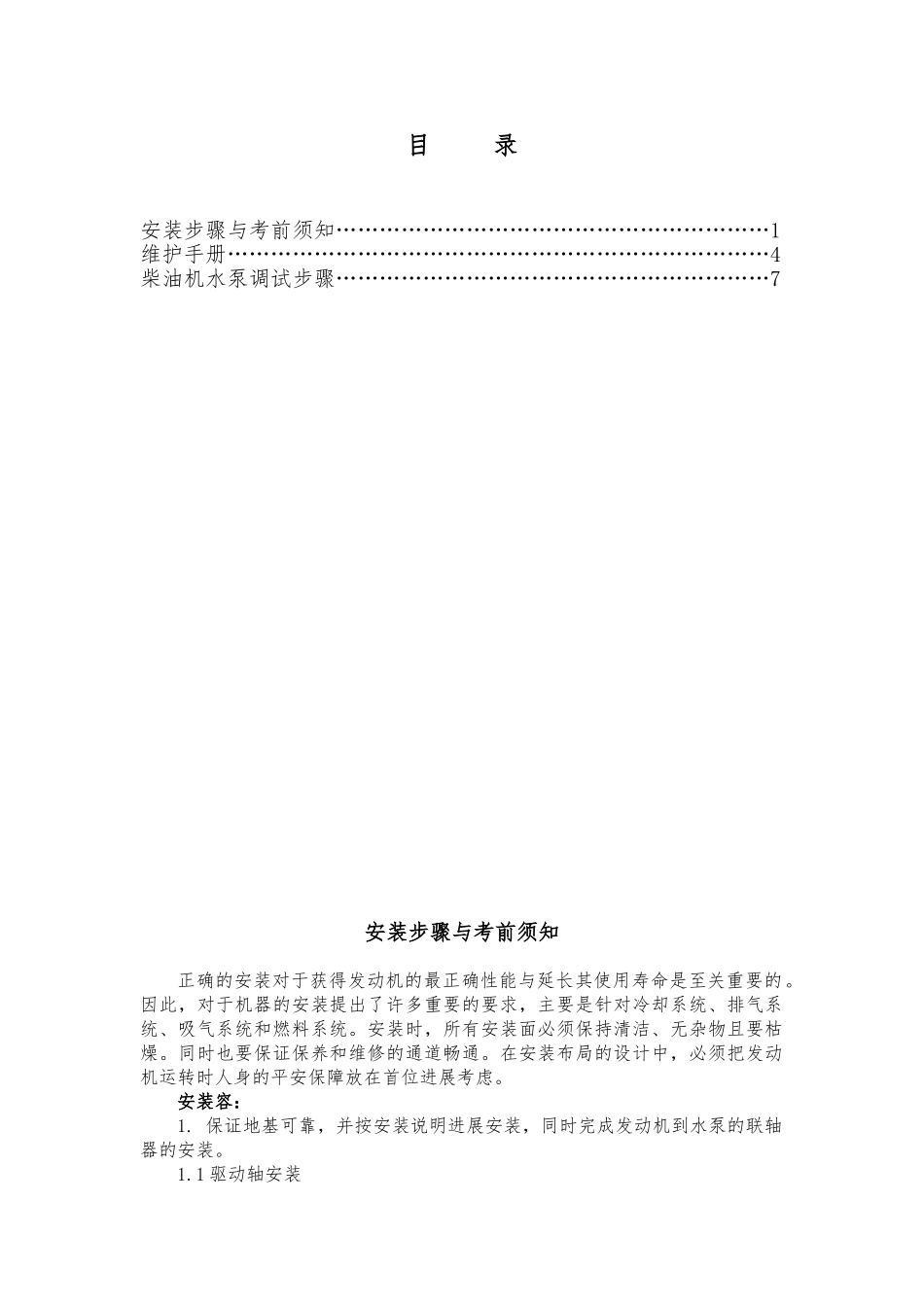

目 录安装步骤与考前须知……………………………………………………1维护手册…………………………………………………………………4柴油机水泵调试步骤……………………………………………………7安装步骤与考前须知正确的安装对于获得发动机的最正确性能与延长其使用寿命是至关重要的。因此，对于机器的安装提出了许多重要的要求，主要是针对冷却系统、排气系统、吸气系统和燃料系统。安装时，所有安装面必须保持清洁、无杂物且要枯燥。同时也要保证保养和维修的通道畅通。在安装布局的设计中，必须把发动机运转时人身的平安保障放在首位进展考虑。安装容：1. 保证地基可靠，并按安装说明进展安装，同时完成发动机到水泵的联轴器的安装。1.1 驱动轴安装为了检测水泵轴与发动机轴的同轴度误差和角度误差，驱动轴必须安装在调速轮驱动盘与泵轴法兰之间。先拆掉蓄电池负极电缆线，然后再拆掉驱动轴护罩。另外还需要一最小单位为毫米的刻度尺或直尺进展安装中的测量。检测联轴器的步骤如下：A〕在保证驱动轴正确位置的前提下，检测发动机轴和泵轴两轴线的同轴度误差。手动旋转发动机轴，需测尺寸如图 4，图 5 所示：A 点的测量结果应该在下表允许的误差围：MEASUREMENTMODELS58 + 2mm.IK6H-UF20,IK4H-LP50IK4H-NL40, 50,IK4R-NL40, 4968 + 4mm.IK6R-UF11, 15, 19IK6H-LP30, 60IK6H-NL20, 30,40, 50, 60IK6R-NL29, 39, 49, 5976 + 3mm.IK6H-UF60, 80IK6H-LP80IK6H-NL70, 80IK6R-NL69, 79B〕B 点的测量结果与 A 点相差 1mm。C〕C 点的测量结果应该在下表允许的误差围：D〕D 点的测量结果与 C 点相差 1mm。假如测量结果不满足要求，可以通过调整发动机的左右位置和上下位置来进展调节。注：在进展测量之前，必须保证安装在防振垫上的发动机是固定不动的。测量完成后，装好防护罩与蓄电池电缆线。驱动轴维护1）在维修驱动轴前，先拆下蓄电池负极电缆线与防护罩。2）手动旋转发动机轴，将 U 型连接部位均匀涂抹油脂。3）用润滑油枪喷射符合标准的 1 或 2 级润滑油对需要润滑的部位进展润滑。4）重新装好驱动轴防护罩并接好蓄电池电源线。2. 安装热交换器的排水管，其直径要与热交换器的排水口相匹配。排水管需对号安装，所有与热交换器连接的竖直方向的接头必须平安可靠。冷却循环水回路管线与热交换器之间的压力不能超过热交换器与发动机之间的压力。3. 安装所有的发动机冷却系统的排水阀和管堵。4. 将发动...
