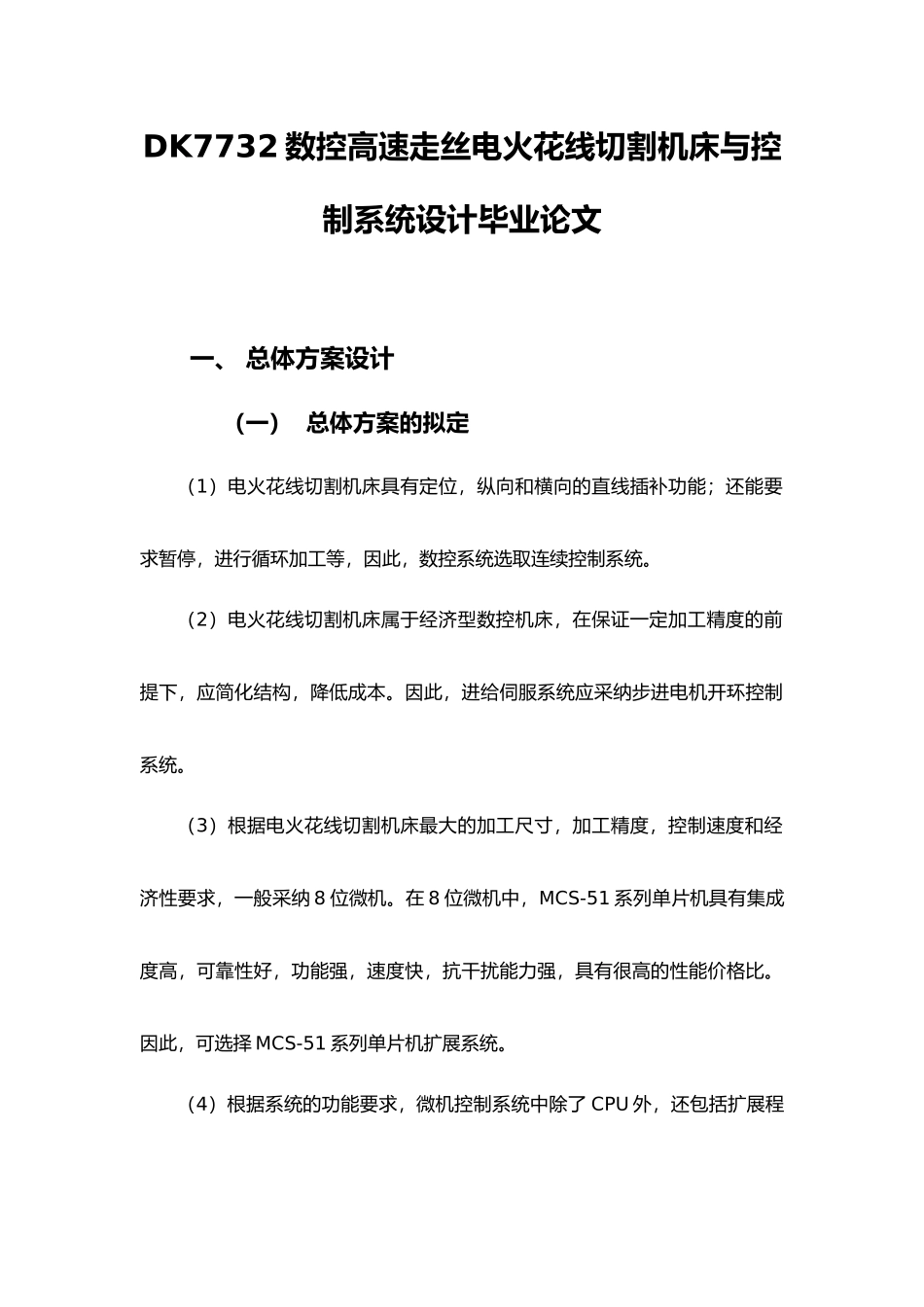

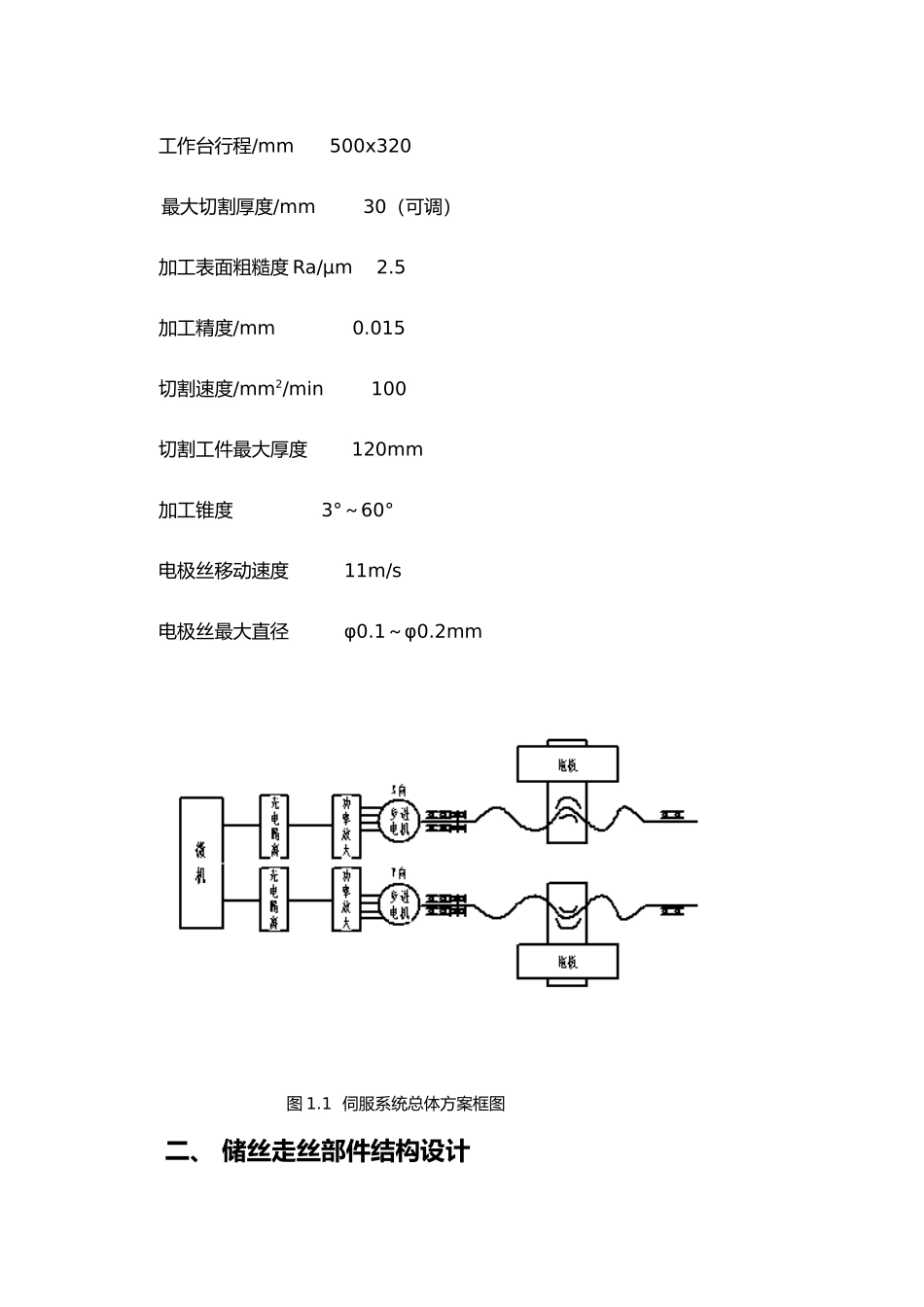

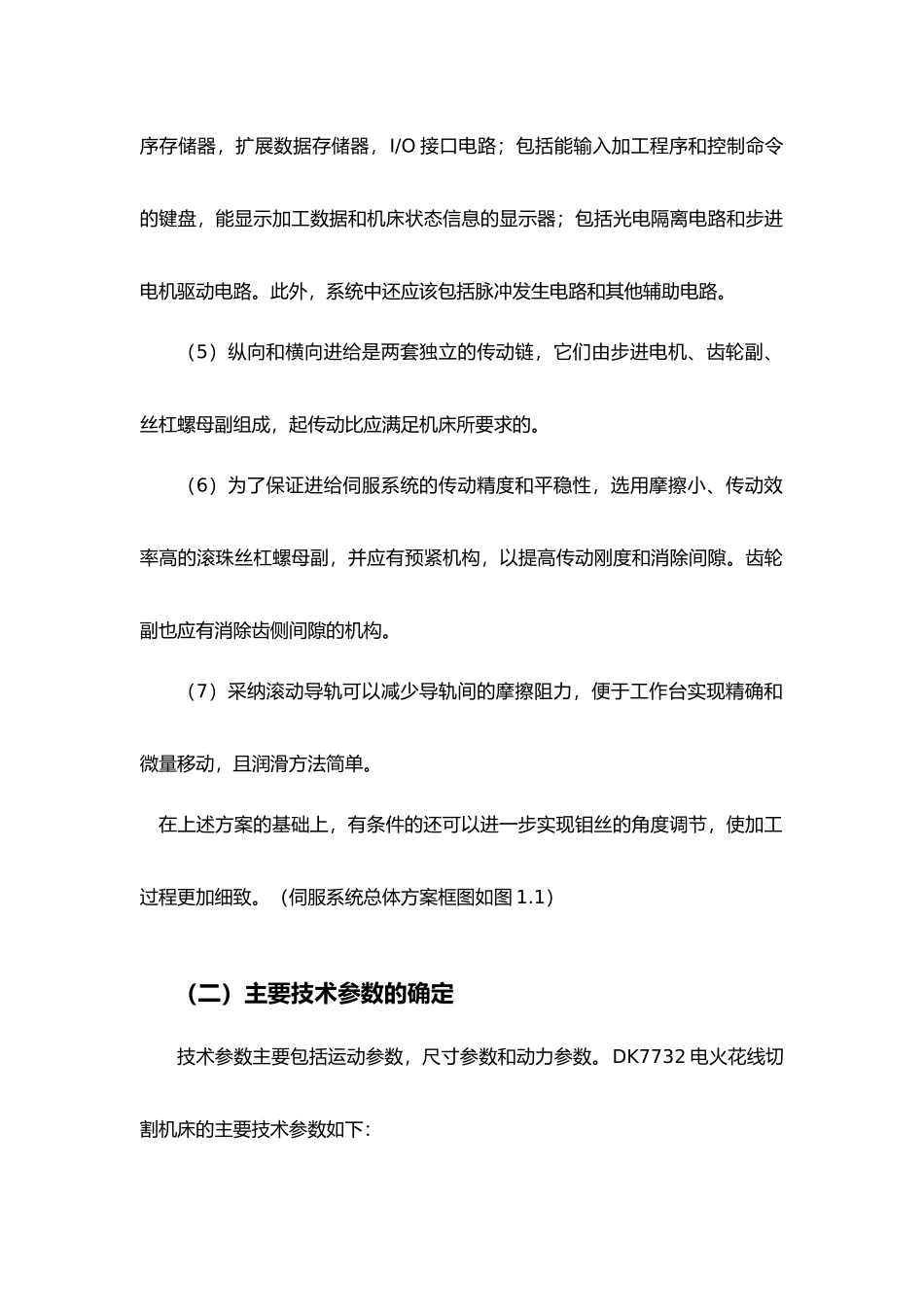

DK7732 数控高速走丝电火花线切割机床与控制系统设计毕业论文一、 总体方案设计（一） 总体方案的拟定（1）电火花线切割机床具有定位，纵向和横向的直线插补功能；还能要求暂停，进行循环加工等，因此，数控系统选取连续控制系统。（2）电火花线切割机床属于经济型数控机床，在保证一定加工精度的前提下，应简化结构，降低成本。因此，进给伺服系统应采纳步进电机开环控制系统。（3）根据电火花线切割机床最大的加工尺寸，加工精度，控制速度和经济性要求，一般采纳 8 位微机。在 8 位微机中，MCS-51 系列单片机具有集成度高，可靠性好，功能强，速度快，抗干扰能力强，具有很高的性能价格比。因此，可选择 MCS-51 系列单片机扩展系统。（4）根据系统的功能要求，微机控制系统中除了 CPU 外，还包括扩展程序存储器，扩展数据存储器，I/O 接口电路；包括能输入加工程序和控制命令的键盘，能显示加工数据和机床状态信息的显示器；包括光电隔离电路和步进电机驱动电路。此外，系统中还应该包括脉冲发生电路和其他辅助电路。（5）纵向和横向进给是两套独立的传动链，它们由步进电机、齿轮副、丝杠螺母副组成，起传动比应满足机床所要求的。（6）为了保证进给伺服系统的传动精度和平稳性，选用摩擦小、传动效率高的滚珠丝杠螺母副，并应有预紧机构，以提高传动刚度和消除间隙。齿轮副也应有消除齿侧间隙的机构。（7）采纳滚动导轨可以减少导轨间的摩擦阻力，便于工作台实现精确和微量移动，且润滑方法简单。在上述方案的基础上，有条件的还可以进一步实现钼丝的角度调节，使加工过程更加细致。（伺服系统总体方案框图如图 1.1）（二）主要技术参数的确定技术参数主要包括运动参数，尺寸参数和动力参数。DK7732 电火花线切割机床的主要技术参数如下：工作台行程/mm 500x320最大切割厚度/mm 30（可调）加工表面粗糙度 Ra/μm 2.5加工精度/mm 0.015切割速度/mm2/min 100切割工件最大厚度 120mm加工锥度 3°～60°电极丝移动速度 11m/s电极丝最大直径 φ0.1～φ0.2mm图 1.1 伺服系统总体方案框图二、 储丝走丝部件结构设计（一）储丝走丝部件运动设计运丝机构的运动是由丝筒电机正反转得到的。电极通过联轴节与丝筒连接，丝筒装有齿轮，通过过渡齿轮与丝杆上的齿轮啮合。丝杆固定在丝板上，螺母固定上底座上，拖板与底座采纳装有滚珠的 V 形滚动导轨连接，这样丝筒每转一周拖板直线移动相应的距离，因此机床工作前应根据零件...
