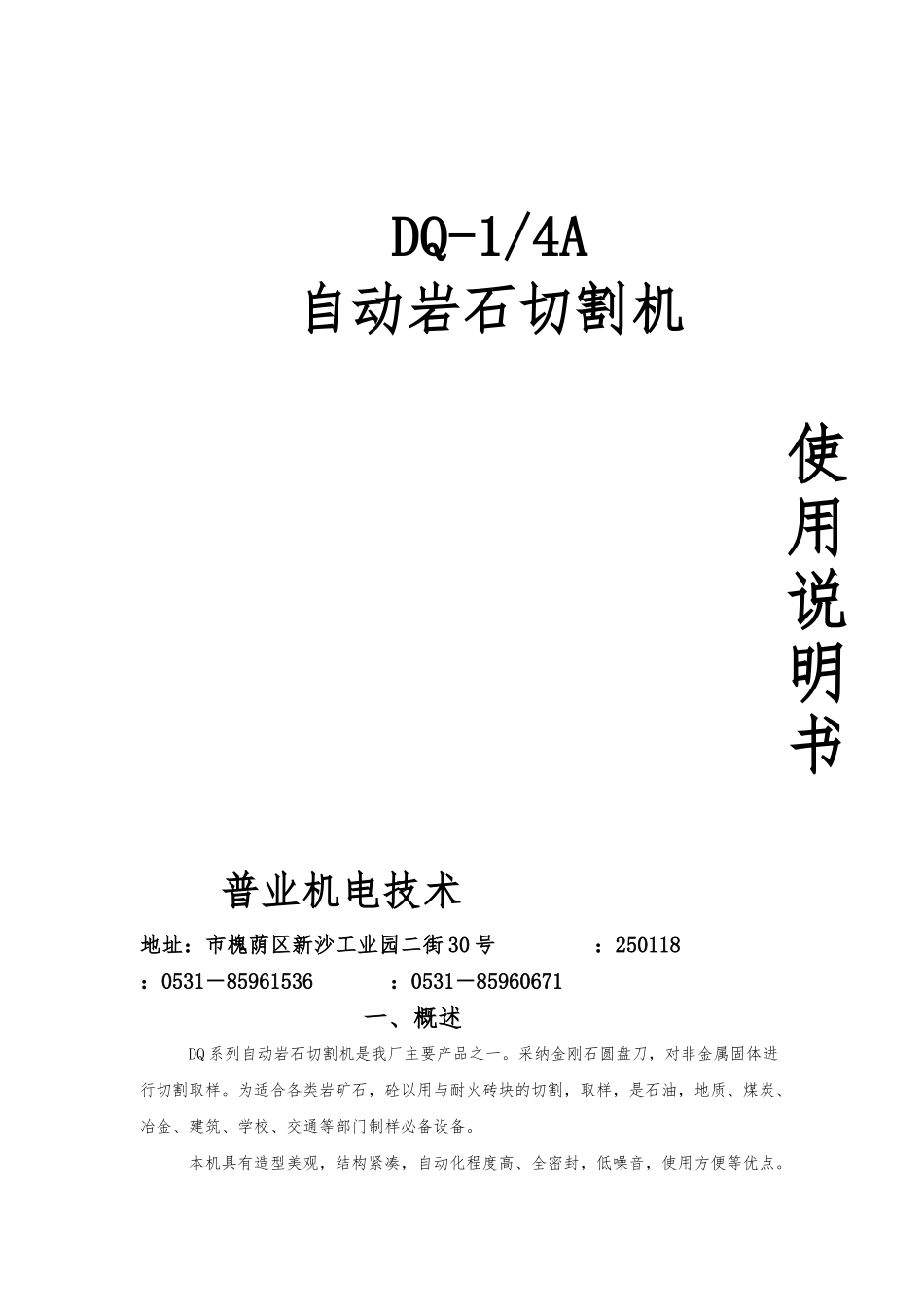

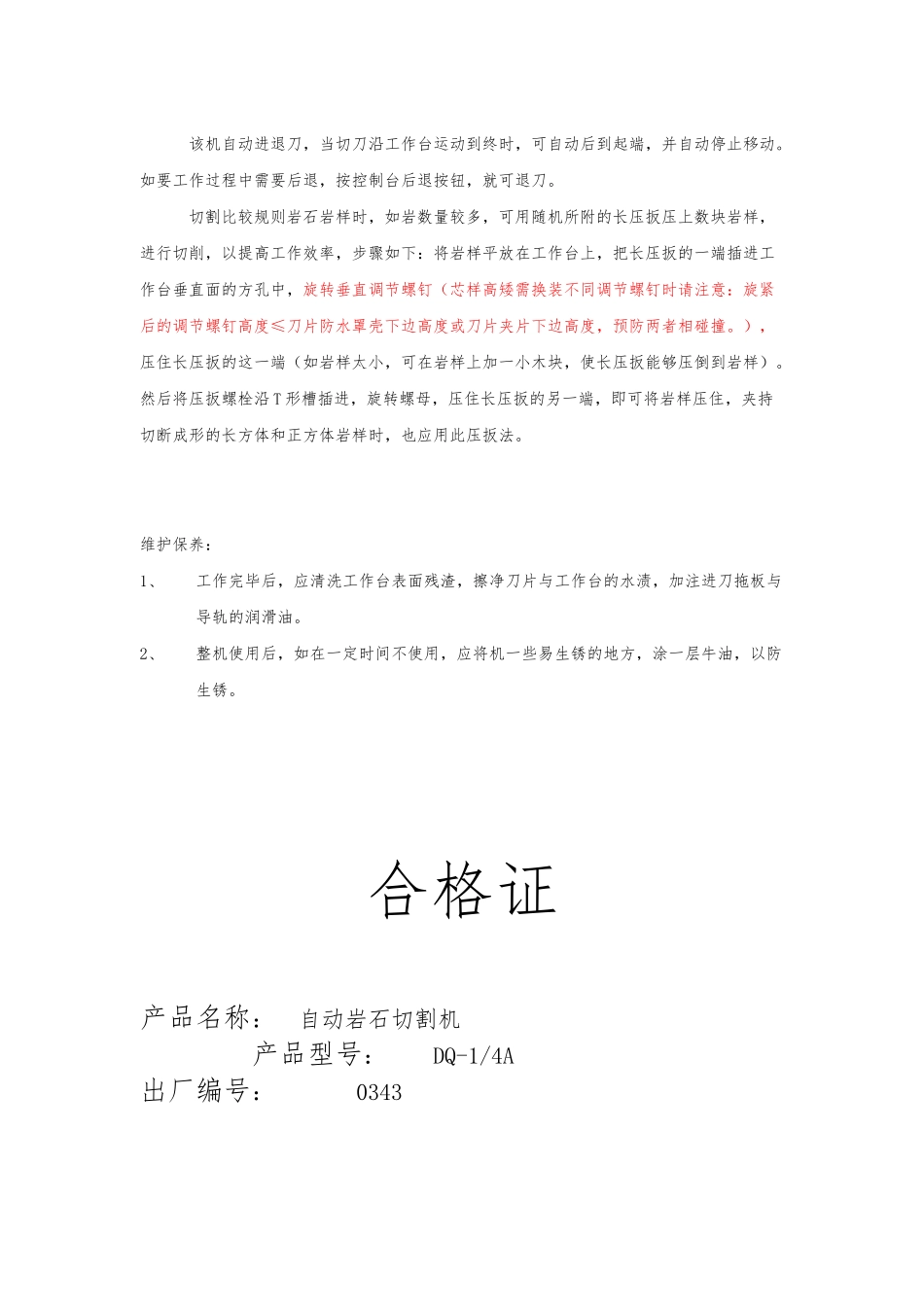

DQ-1/4A自动岩石切割机使用说明书普业机电技术地址：市槐荫区新沙工业园二街 30 号 ：250118：0531－85961536 ：0531－85960671一、概述DQ 系列自动岩石切割机是我厂主要产品之一。采纳金刚石圆盘刀，对非金属固体进行切割取样。为适合各类岩矿石，砼以用与耐火砖块的切割，取样，是石油，地质、煤炭、冶金、建筑、学校、交通等部门制样必备设备。本机具有造型美观，结构紧凑，自动化程度高、全密封，低噪音，使用方便等优点。二、主要技术指标本机由导轨，切刀工作台，岩石夹具，调速电机，电气控制台等组成，整机结构紧凑，工作平稳，切刀电机安装在切刀工作台上，利用三角带传至切刀轴工作。电机控制部分安装在控制柜，通过电揽连接各电机。本机为刀片移动，工作台静止的方式，即工作固件，切刀运动，切刀工作起、终端各备有行程开关，当切刀工作台运动至终端时，可自动后退至起端，并自动停止移动。三、冷却系统自来水供水冷却。四、电气系统本机电源为三相 380 伏沟通电。注意：1、接通电源启动主电机，刀片的旋转方向必须与箭头方面一致。2、刀片接近芯样时：应马上停止快进并启动工进，才能正常切割除。3、本机必须可靠地接地。地线请接于固定设备的地桩螺丝！4、当快退、主机自动停止时，想启动主机就必须先启动工进或快进。五、使用与维护操作方法：机器安装完毕后，接通电源检查整机各部分转动是否灵活，各紧固件是否松动。接通电源，按下主轴电机按钮，刀片转向是否与箭头方向一致。若反向立即调整。序号 规格系列DQ-1 型DQ-2 型DQ-3 型DQ-4 型1最大可切样（mm）150×150×400220×220×400180×180×400220×220×4002金刚石切刀（mm）￠450×￠45×2.5￠600×￠45×2.5￠500×￠45×2.5￠600×￠45×2.53工作形式双刀切割平面单刀切割双刀切割平面双刀切割平面4主电机Y100L-4 2.2KWY112M-4 3KW5切割线速度33-45m/s6调速电机DC36 500W7调速转数300-800 转/分8工作时间连续9环境温度0-40℃10噪声≤75db该机自动进退刀，当切刀沿工作台运动到终时，可自动后到起端，并自动停止移动。如要工作过程中需要后退，按控制台后退按钮，就可退刀。切割比较规则岩石岩样时，如岩数量较多，可用随机所附的长压扳压上数块岩样，进行切削，以提高工作效率，步骤如下：将岩样平放在工作台上，把长压扳的一端插进工作台垂直面的方孔中，旋转垂直调节螺钉（芯样高矮需换装不同调节螺钉时请注意：旋紧后的调节螺钉高度≤刀片防水罩壳下边...
