EPON业务网网管操作指导书

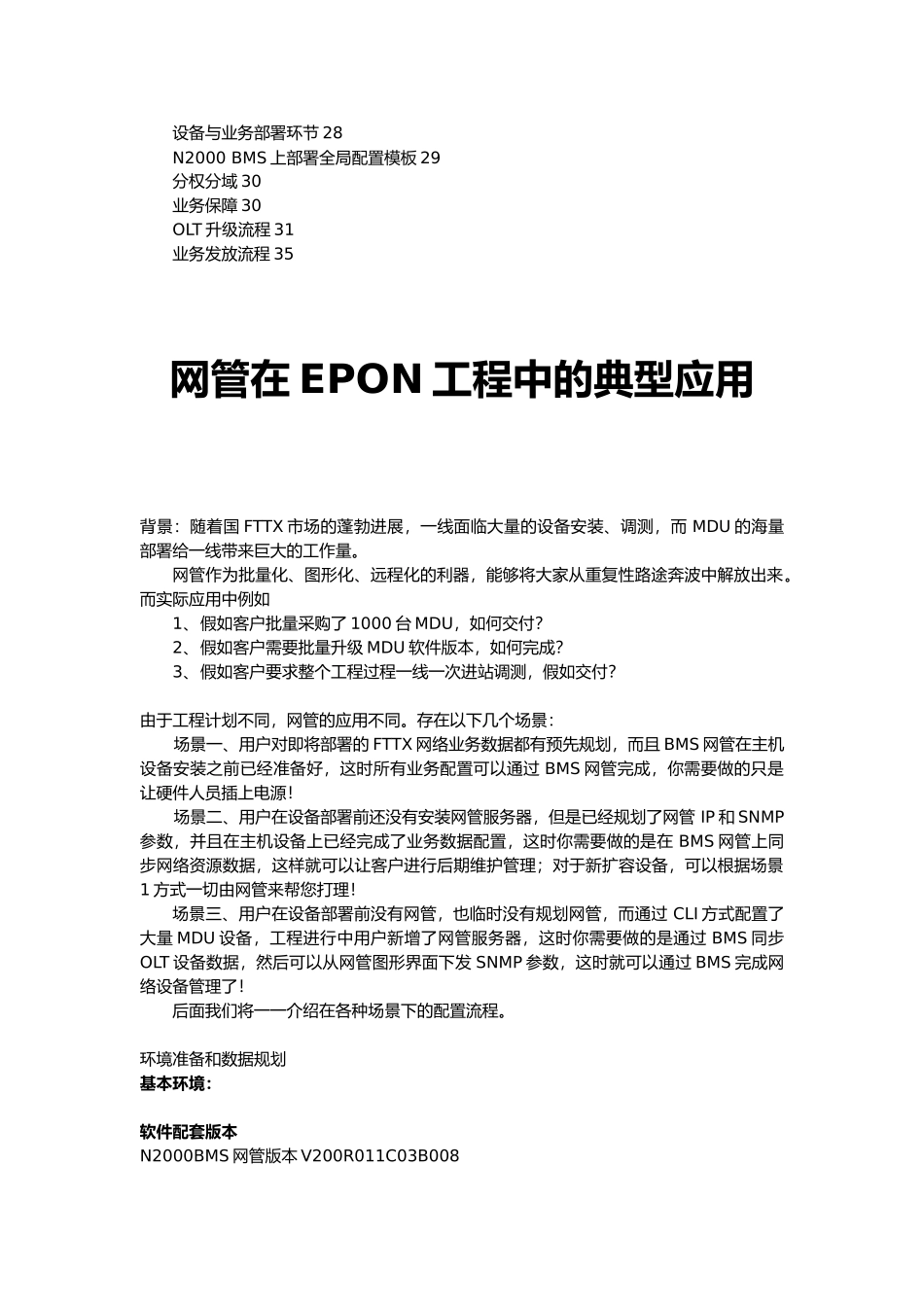

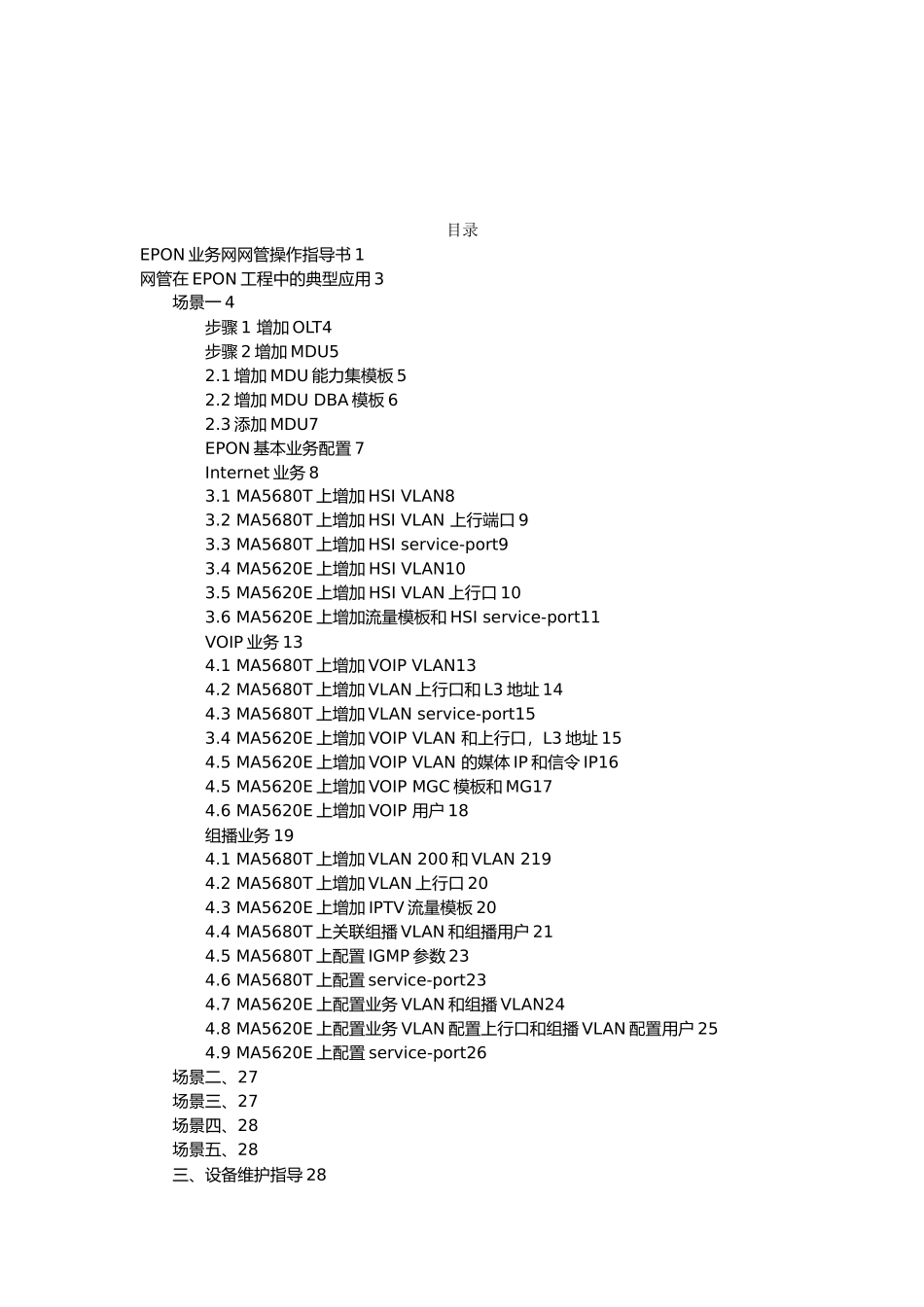

EPON 业务网网管操作指导书拟 制：段珺 69948日 期：2008-8-28任英 31410日 期：2008-8-28日 期：日 期：目录EPON 业务网网管操作指导书 1网管在 EPON 工程中的典型应用 3场景一 4步骤 1 增加 OLT4步骤 2 增加 MDU52.1 增加 MDU 能力集模板 52.2 增加 MDU DBA 模板 62.3 添加 MDU7EPON 基本业务配置 7Internet 业务 83.1 MA5680T 上增加 HSI VLAN83.2 MA5680T 上增加 HSI VLAN 上行端口 93.3 MA5680T 上增加 HSI service-port93.4 MA5620E 上增加 HSI VLAN103.5 MA5620E 上增加 HSI VLAN 上行口 103.6 MA5620E 上增加流量模板和 HSI service-port11VOIP 业务 134.1 MA5680T 上增加 VOIP VLAN134.2 MA5680T 上增加 VLAN 上行口和 L3 地址 144.3 MA5680T 上增加 VLAN service-port153.4 MA5620E 上增加 VOIP VLAN 和上行口，L3 地址 154.5 MA5620E 上增加 VOIP VLAN 的媒体 IP 和信令 IP164.5 MA5620E 上增加 VOIP MGC 模板和 MG174.6 MA5620E 上增加 VOIP 用户 18组播业务 194.1 MA5680T 上增加 VLAN 200 和 VLAN 2194.2 MA5680T 上增加 VLAN 上行口 204.3 MA5620E 上增加 IPTV 流量模板 204.4 MA5680T 上关联组播 VLAN 和组播用户 214.5 MA5680T 上配置 IGMP 参数 234.6 MA5680T 上配置 service-port234.7 MA5620E 上配置业务 VLAN 和组播 VLAN244.8 MA5620E 上配置业务 VLAN 配置上行口和组播 VLAN 配置用户 254.9 MA5620E 上配置 service-port26场景二、27场景三、27场景四、28场景五、28三、设备维护指导 28设备与业务部署环节 28N2000 BMS 上部署全局配置模板 29分权分域 30业务保障 30OLT 升级流程 31业务发放流程 35网管在 EPON 工程中的典型应用背景：随着国 FTTX 市场的蓬勃进展，一线面临大量的设备安装、调测，而 MDU 的海量部署给一线带来巨大的工作量。网管作为批量化、图形化、远程化的利器，能够将大家从重复性路途奔波中解放出来。而实际应用中例如1、假如客户批量采购了 1000 台 MDU，如何交付？2、假如客户需要批量升级 MDU 软件版本，如何完成？3、假如客户要求整个工程过程一线一次进站调测，假如交付？由于工程计划不同，网管的应用不同。存在以下几个场景：场景一、用户对即将部署的 FTTX 网络业务数据都有预先规划，而且 BMS 网管在主...
