FPC可靠度测试管理规范标准

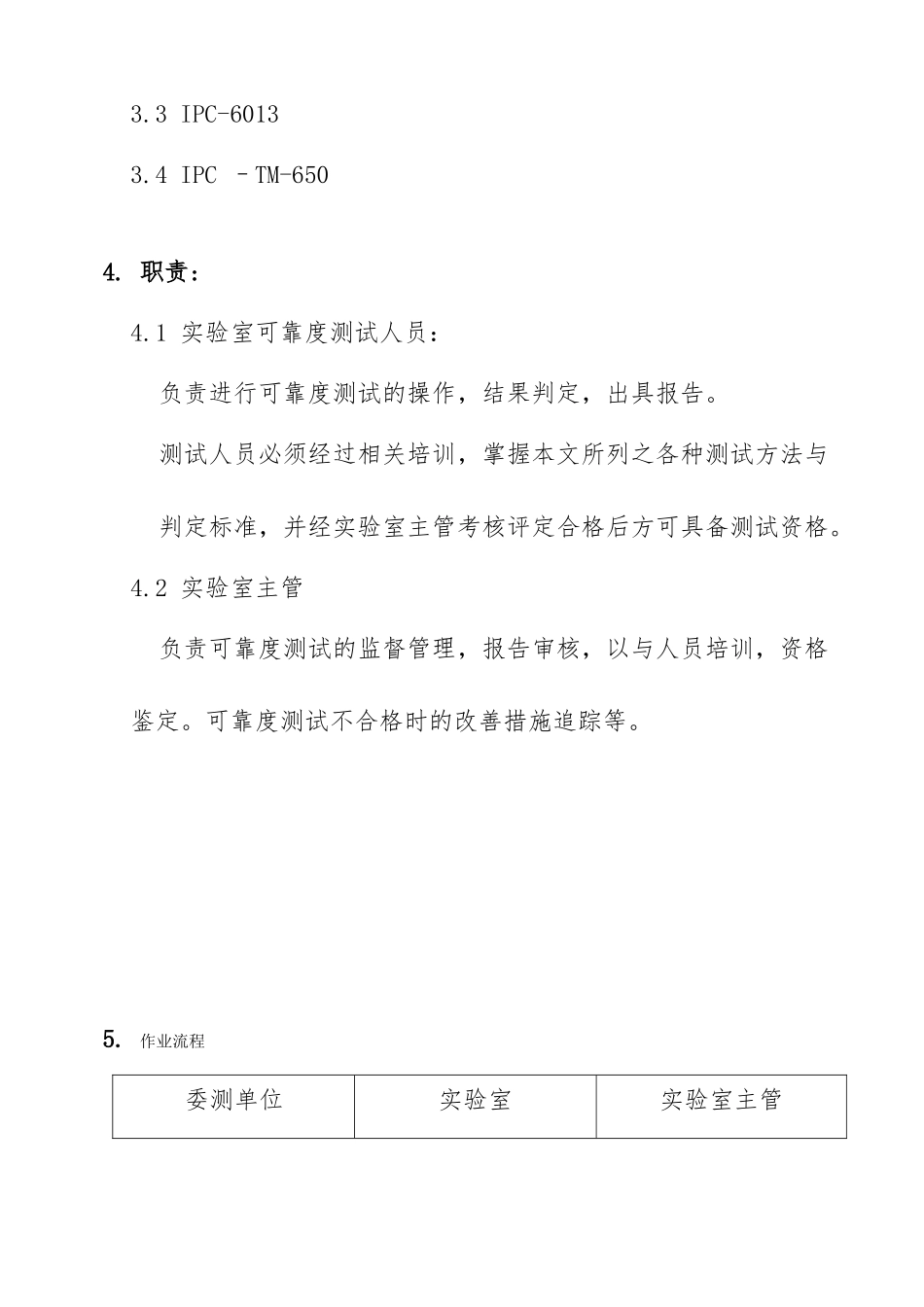

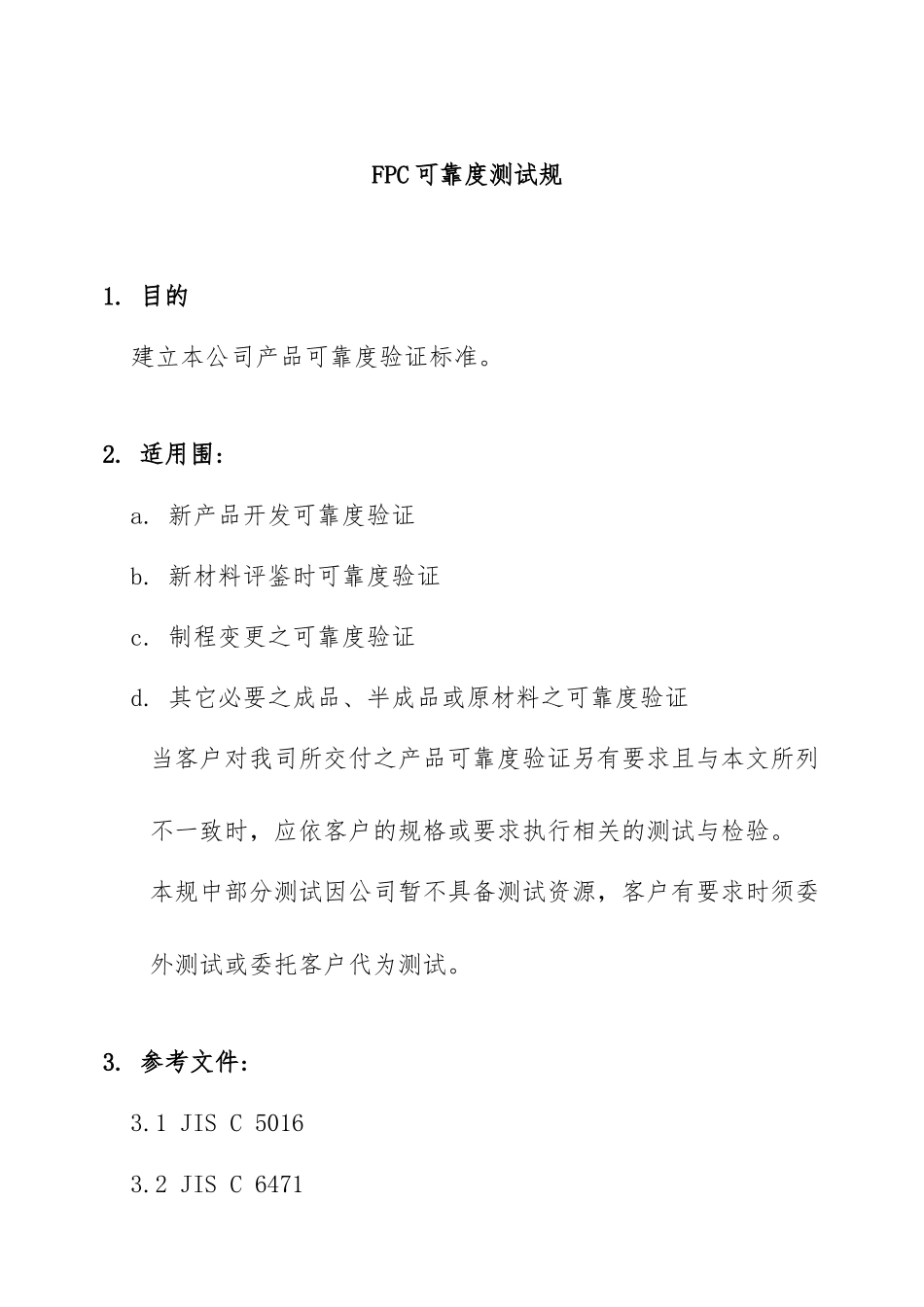

FPC 可靠度测试规1. 目的建立本公司产品可靠度验证标准。2. 适用围:a. 新产品开发可靠度验证b. 新材料评鉴时可靠度验证c. 制程变更之可靠度验证d. 其它必要之成品、半成品或原材料之可靠度验证当客户对我司所交付之产品可靠度验证另有要求且与本文所列不一致时，应依客户的规格或要求执行相关的测试与检验。本规中部分测试因公司暂不具备测试资源，客户有要求时须委外测试或委托客户代为测试。3. 参考文件:3.1 JIS C 50163.2 JIS C 64713.3 IPC-60133.4 IPC –TM-6504. 职责:4.1 实验室可靠度测试人员：负责进行可靠度测试的操作，结果判定，出具报告。测试人员必须经过相关培训，掌握本文所列之各种测试方法与判定标准，并经实验室主管考核评定合格后方可具备测试资格。4.2 实验室主管负责可靠度测试的监督管理，报告审核，以与人员培训，资格鉴定。可靠度测试不合格时的改善措施追踪等。5. 作业流程委测单位实验室实验室主管6. 可靠度测试容6.1 镀层密着性测试 ( Adhesion of plating) 6.1.1 测试目的验证产品镀层密着性。取 样送 测填写委测单样 品接 收厂 内测 试委 外测 试审 核出 具报 告测试 NG回馈改善措施测试 OK发 出报 告存 档6.1.2 测试设备无6.1.3 取样镀金、化金、镀锡、化锡、化银等表面处理后的FPC成品或半成品，每次测试数量不少于5pcs。6.1.4 测试方法与条件参考JIS C 5016-8.4将3M600 胶带粘着在试样表面，粘着长度不小于50 mm，用手指按压使其没有气泡, 然后, 约经过10s, 迅速垂直撕起胶带. 检查试样表面。6.1.5判定标准镀层表面不可有脱落。6. 2 印刷防焊与文字密着性测试 ( Adhesion of solder resist and symbol mark ) 6.2.1测试目的验证产品上印刷的防焊油墨，文字油墨以与银浆的密着性。6.2.2测试设备无6.2.3取样印刷防焊油墨、文字油墨、银浆后的FPC成品或半成品，每次测试数量不少于5pcs。6.2.4 测试方法与条件参考JIS C 5016-8.5将3M600 胶带粘着在试样表面，粘着长度不小于50 mm，用手指按压使其没有气泡, 然后, 约经过10s, 迅速垂直撕起胶带. 检查试样表面。6.2.5 判定标准油墨或银浆不可有脱落。6. 3 耐折性测试 (Bendability) 6.3.1测试目的验证FPC材料的耐折性能。6.3.2测试设备MIT测试机6.3.3取样如下图规格制作测试片，每次测试数量至少 6pcs测试片，TD、MD方向各3个。CCL+CVL测试片CCL测试片6.3.4测试方法与条件参考JIS...
