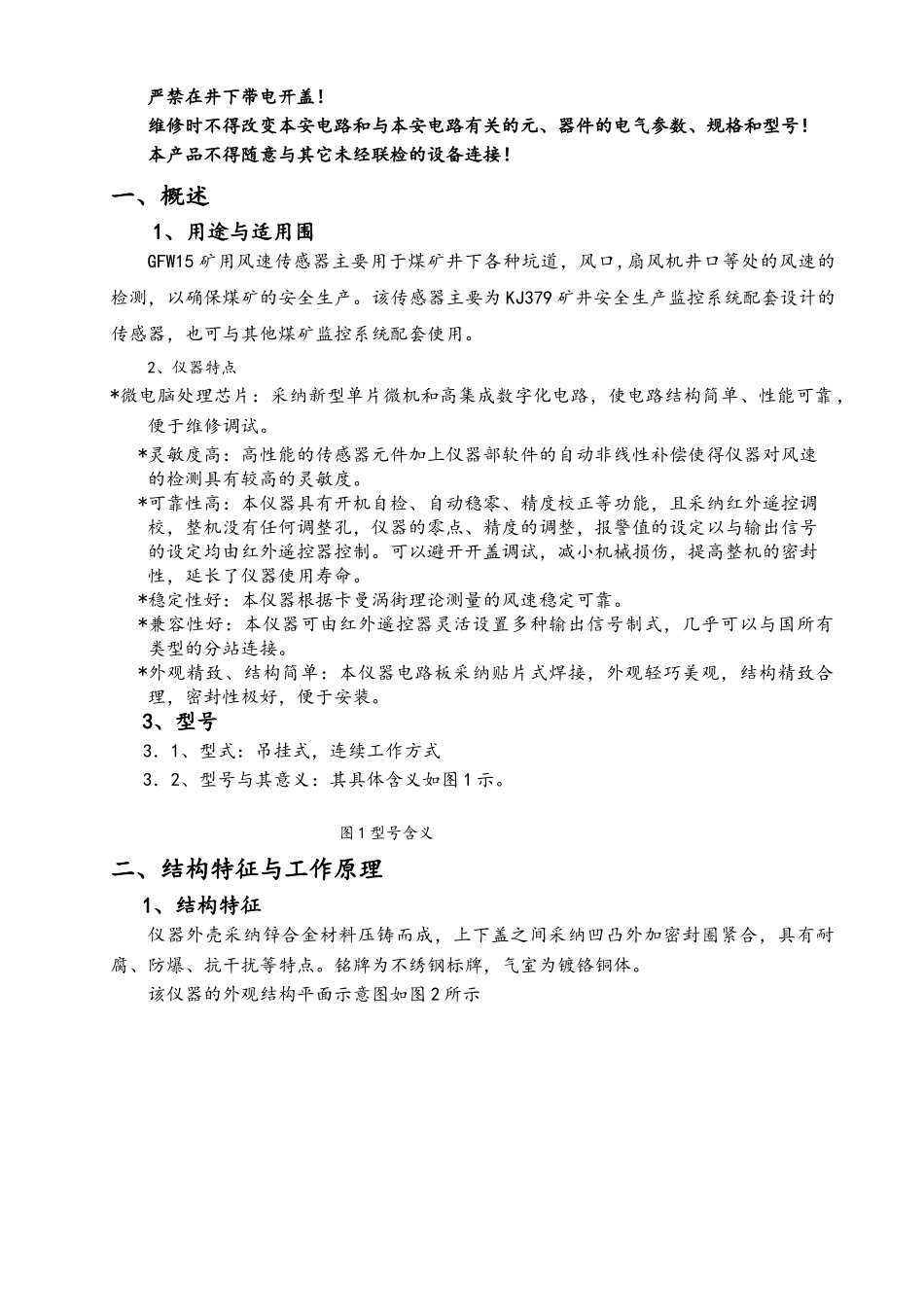

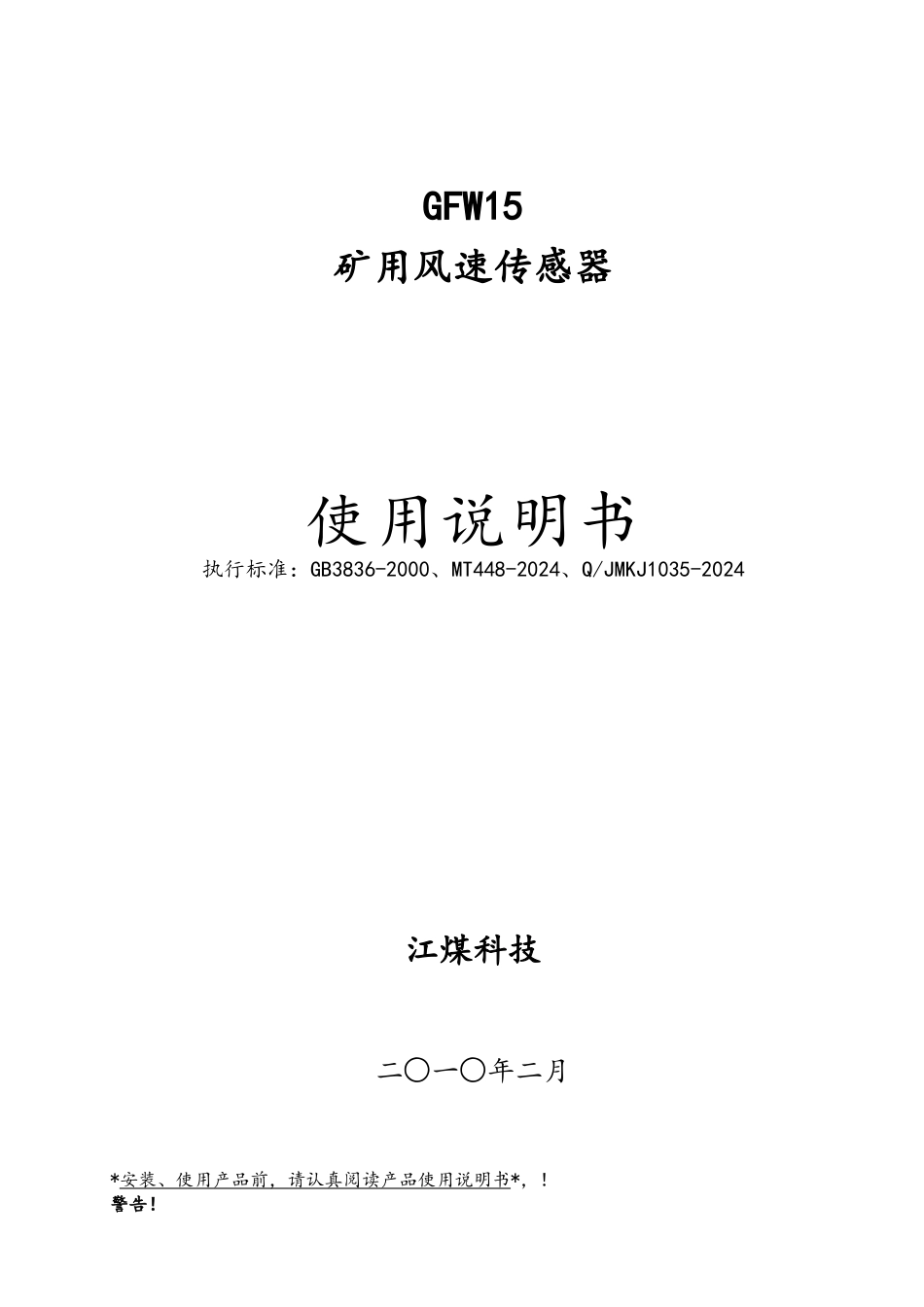

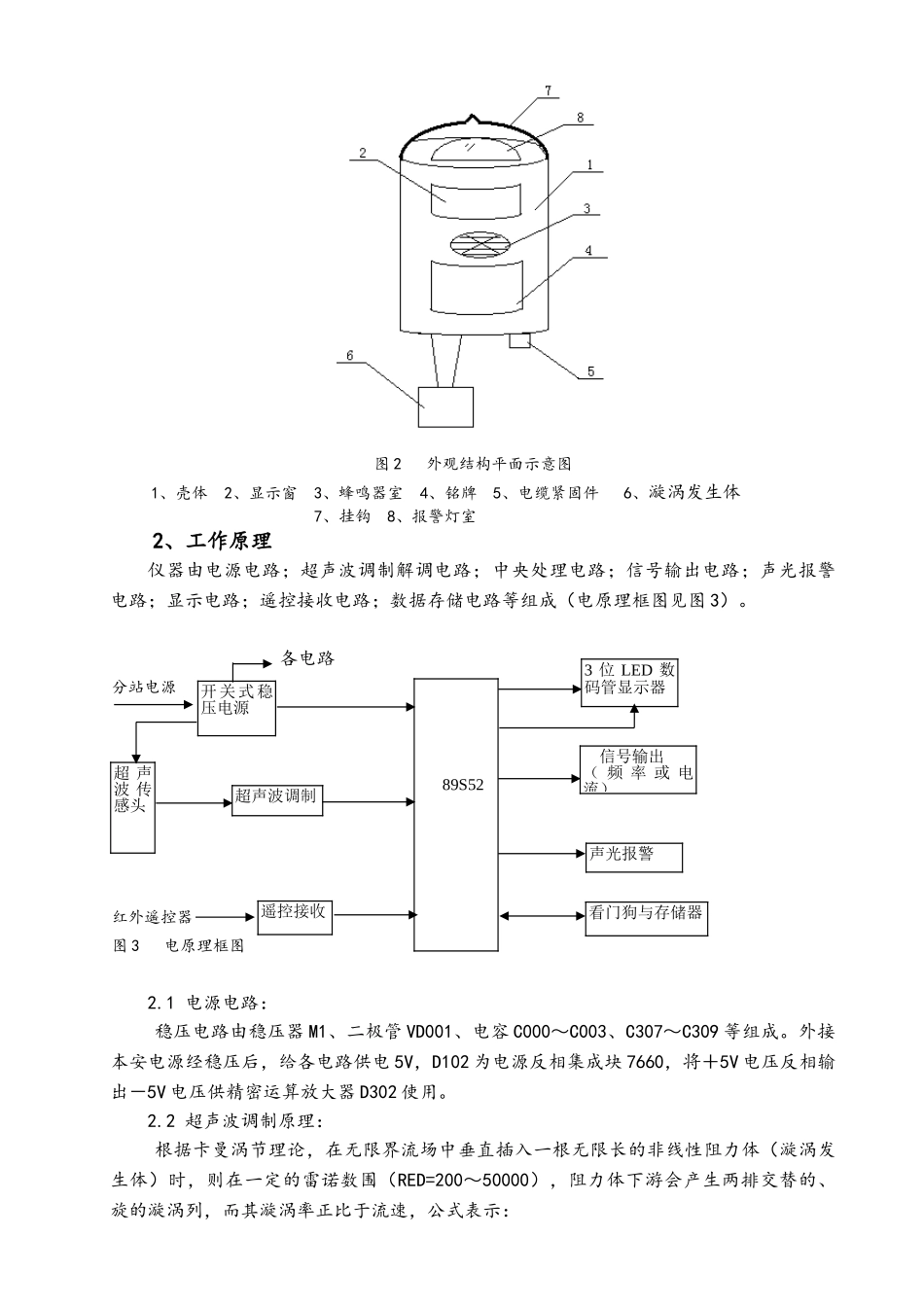

GFW15矿用风速传感器使用说明书执行标准:GB3836-2000、MT448-2024、Q/JMKJ1035-2024江煤科技二○一○年二月*安装、使用产品前,请认真阅读产品使用说明书*,!警告!严禁在井下带电开盖!维修时不得改变本安电路和与本安电路有关的元、器件的电气参数、规格和型号!本产品不得随意与其它未经联检的设备连接!一、概述1、用途与适用围GFW15 矿用风速传感器主要用于煤矿井下各种坑道,风口,扇风机井口等处的风速的检测,以确保煤矿的安全生产。该传感器主要为 KJ379 矿井安全生产监控系统配套设计的传感器,也可与其他煤矿监控系统配套使用。2、仪器特点*微电脑处理芯片:采纳新型单片微机和高集成数字化电路,使电路结构简单、性能可靠 ,便于维修调试。*灵敏度高:高性能的传感器元件加上仪器部软件的自动非线性补偿使得仪器对风速的检测具有较高的灵敏度。*可靠性高:本仪器具有开机自检、自动稳零、精度校正等功能,且采纳红外遥控调校,整机没有任何调整孔,仪器的零点、精度的调整,报警值的设定以与输出信号的设定均由红外遥控器控制。可以避开开盖调试,减小机械损伤,提高整机的密封性,延长了仪器使用寿命。*稳定性好:本仪器根据卡曼涡街理论测量的风速稳定可靠。*兼容性好:本仪器可由红外遥控器灵活设置多种输出信号制式,几乎可以与国所有类型的分站连接。*外观精致、结构简单:本仪器电路板采纳贴片式焊接,外观轻巧美观,结构精致合理,密封性极好,便于安装。3、型号3.1、型式:吊挂式,连续工作方式3.2、型号与其意义:其具体含义如图 1 示。 图 1 型号含义二、结构特征与工作原理1、结构特征仪器外壳采纳锌合金材料压铸而成,上下盖之间采纳凹凸外加密封圈紧合,具有耐腐、防爆、抗干扰等特点。铭牌为不绣钢标牌,气室为镀铬铜体。该仪器的外观结构平面示意图如图 2 所示图 2 外观结构平面示意图 1、壳体 2、显示窗 3、蜂鸣器室 4、铭牌 5、电缆紧固件 6、漩涡发生体 7、挂钩 8、报警灯室 2、工作原理仪器由电源电路;超声波调制解调电路;中央处理电路;信号输出电路;声光报警电路;显示电路;遥控接收电路;数据存储电路等组成(电原理框图见图 3)。 各电路分站电源红外遥控器图 3 电原理框图2.1 电源电路:稳压电路由稳压器 M1、二极管 VD001、电容 C000~C003、C307~C309 等组成。外接本安电源经稳压后,给各电路供电 5V,D102 为电源反相集成块 7660,将+5V 电压反相输出-5V 电...
