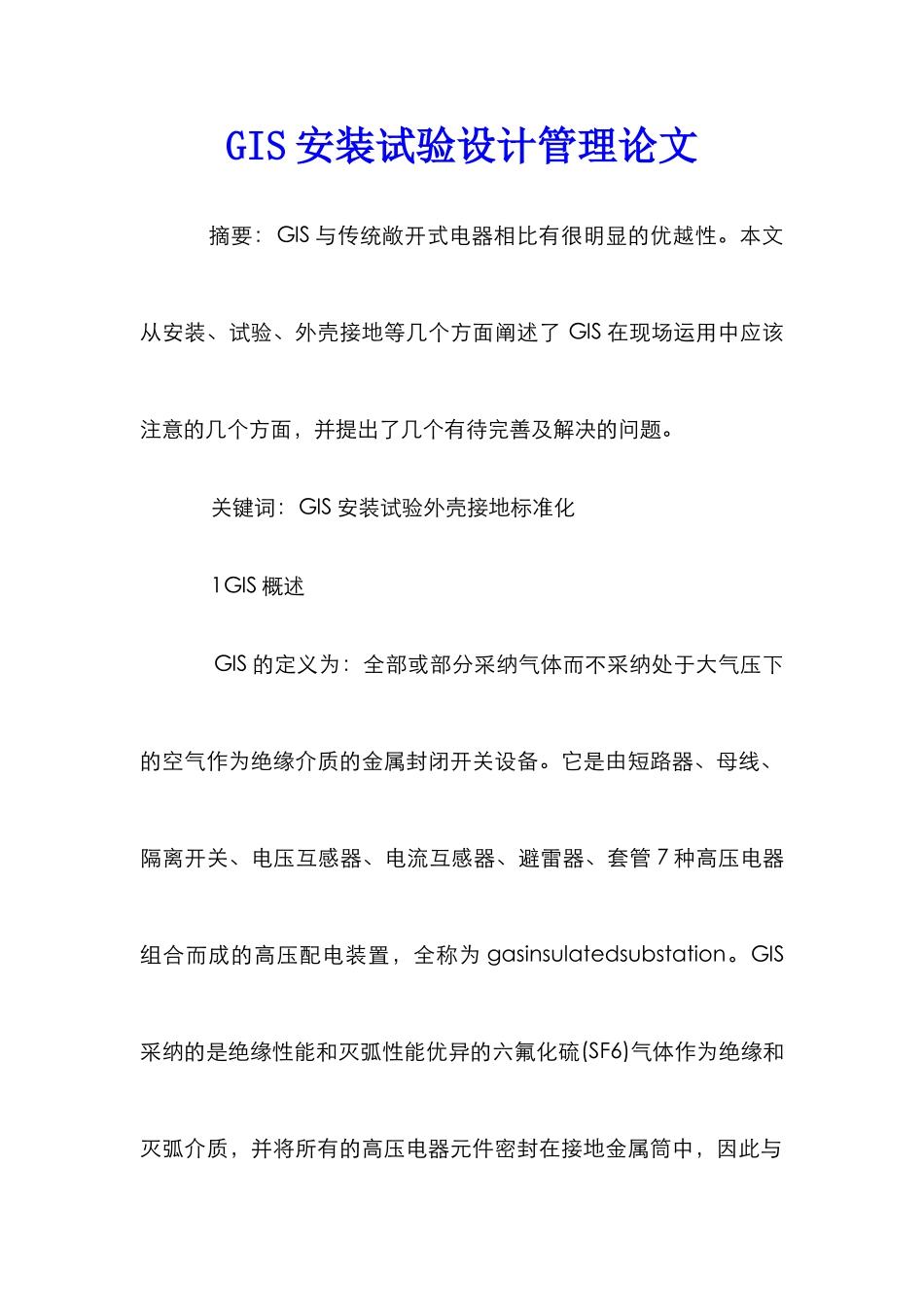

GIS安装试验设计管理论文

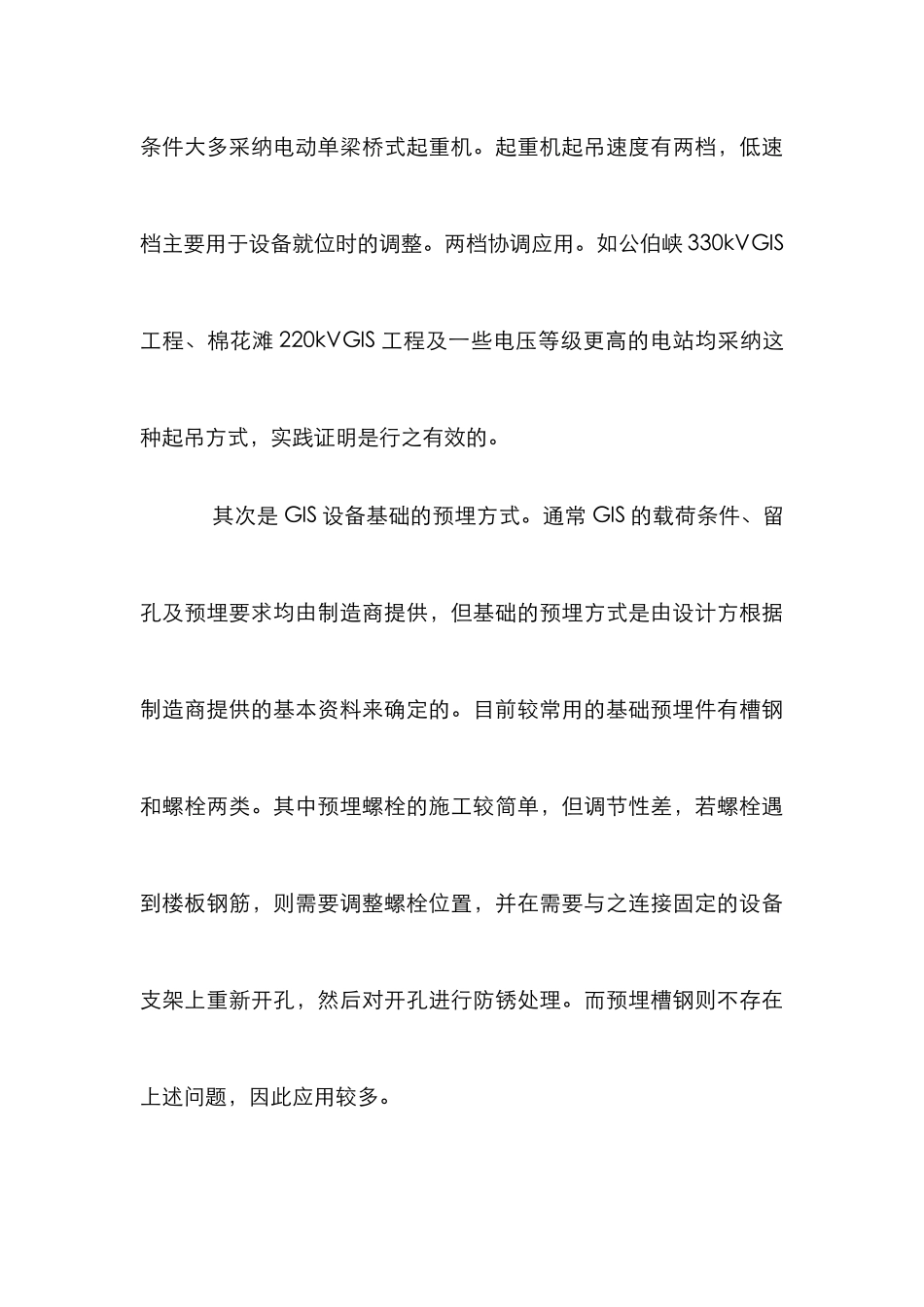

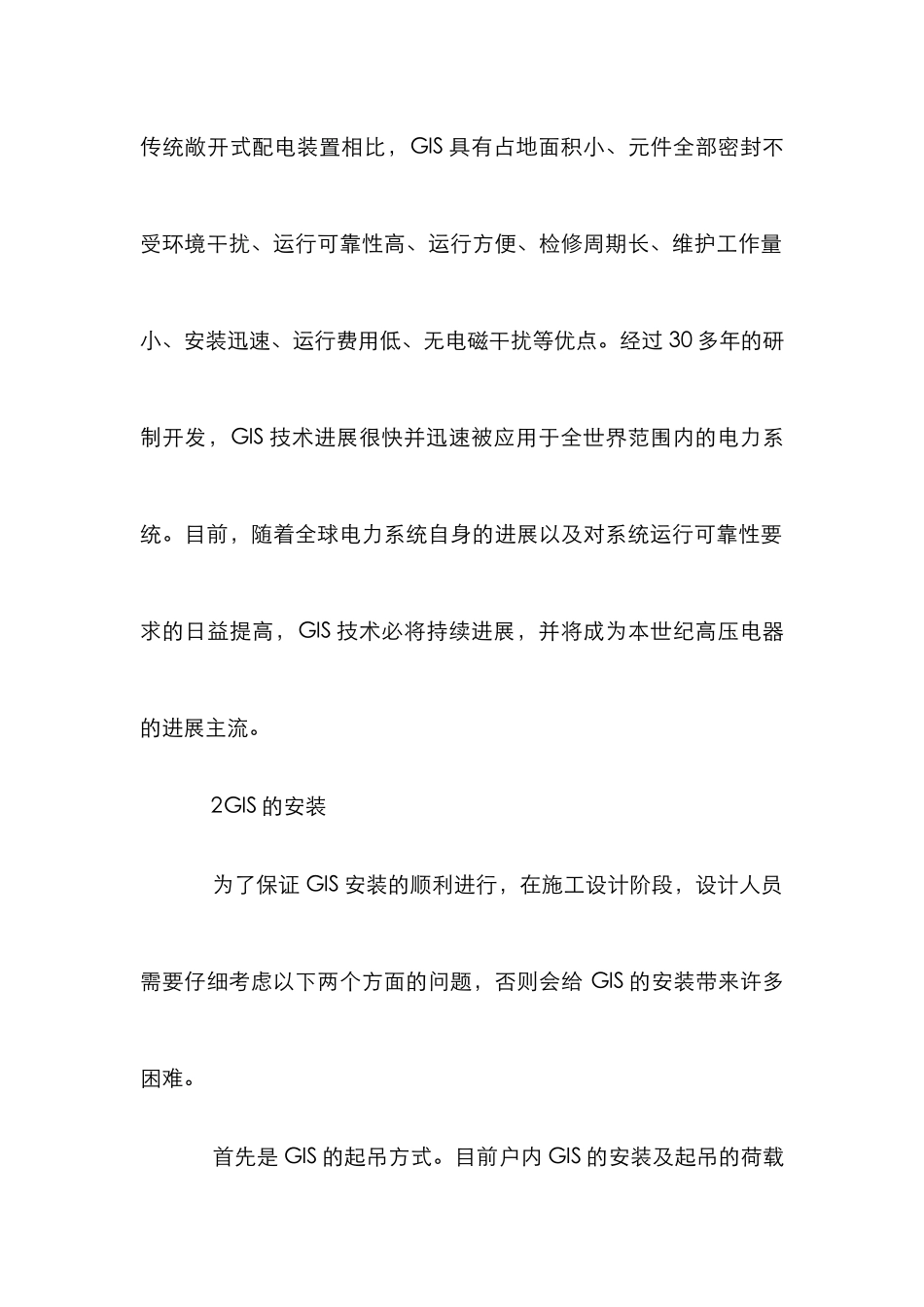

GIS 安装试验设计管理论文 摘要：GIS 与传统敞开式电器相比有很明显的优越性。本文从安装、试验、外壳接地等几个方面阐述了 GIS 在现场运用中应该注意的几个方面，并提出了几个有待完善及解决的问题。 关键词：GIS 安装试验外壳接地标准化 1GIS 概述 GIS 的定义为：全部或部分采纳气体而不采纳处于大气压下的空气作为绝缘介质的金属封闭开关设备。它是由短路器、母线、隔离开关、电压互感器、电流互感器、避雷器、套管 7 种高压电器组合而成的高压配电装置，全称为 gasinsulatedsubstation。GIS采纳的是绝缘性能和灭弧性能优异的六氟化硫(SF6)气体作为绝缘和灭弧介质，并将所有的高压电器元件密封在接地金属筒中，因此与传统敞开式配电装置相比，GIS 具有占地面积小、元件全部密封不受环境干扰、运行可靠性高、运行方便、检修周期长、维护工作量小、安装迅速、运行费用低、无电磁干扰等优点。经过 30 多年的研制开发，GIS 技术进展很快并迅速被应用于全世界范围内的电力系统。目前，随着全球电力系统自身的进展以及对系统运行可靠性要求的日益提高，GIS 技术必将持续进展，并将成为本世纪高压电器的进展主流。 2GIS 的安装 为了保证 GIS 安装的顺利进行，在施工设计阶段，设计人员需要仔细考虑以下两个方面的问题，否则会给 GIS 的安装带来许多困难。 首先是 GIS 的起吊方式。目前户内 GIS 的安装及起吊的荷载条件大多采纳电动单梁桥式起重机。起重机起吊速度有两档，低速档主要用于设备就位时的调整。两档协调应用。如公伯峡 330kVGIS工程、棉花滩 220kVGIS 工程及一些电压等级更高的电站均采纳这种起吊方式，实践证明是行之有效的。 其次是 GIS 设备基础的预埋方式。通常 GIS 的载荷条件、留孔及预埋要求均由制造商提供，但基础的预埋方式是由设计方根据制造商提供的基本资料来确定的。目前较常用的基础预埋件有槽钢和螺栓两类。其中预埋螺栓的施工较简单，但调节性差，若螺栓遇到楼板钢筋，则需要调整螺栓位置，并在需要与之连接固定的设备支架上重新开孔，然后对开孔进行防锈处理。而预埋槽钢则不存在上述问题，因此应用较多。 上述两方面应在设计中注意。在 GIS 安装期间，往往需要设计方代表在现场，此时设计人员应该了解 GIS 安装过程中的三大要素：即清洁度、密封性和真空度。因为 GIS 的结构特点决定了安装过程本身就是控制 GIS 运行后质量的最后一个关键阶段。 大量的安装实践证明，保...
