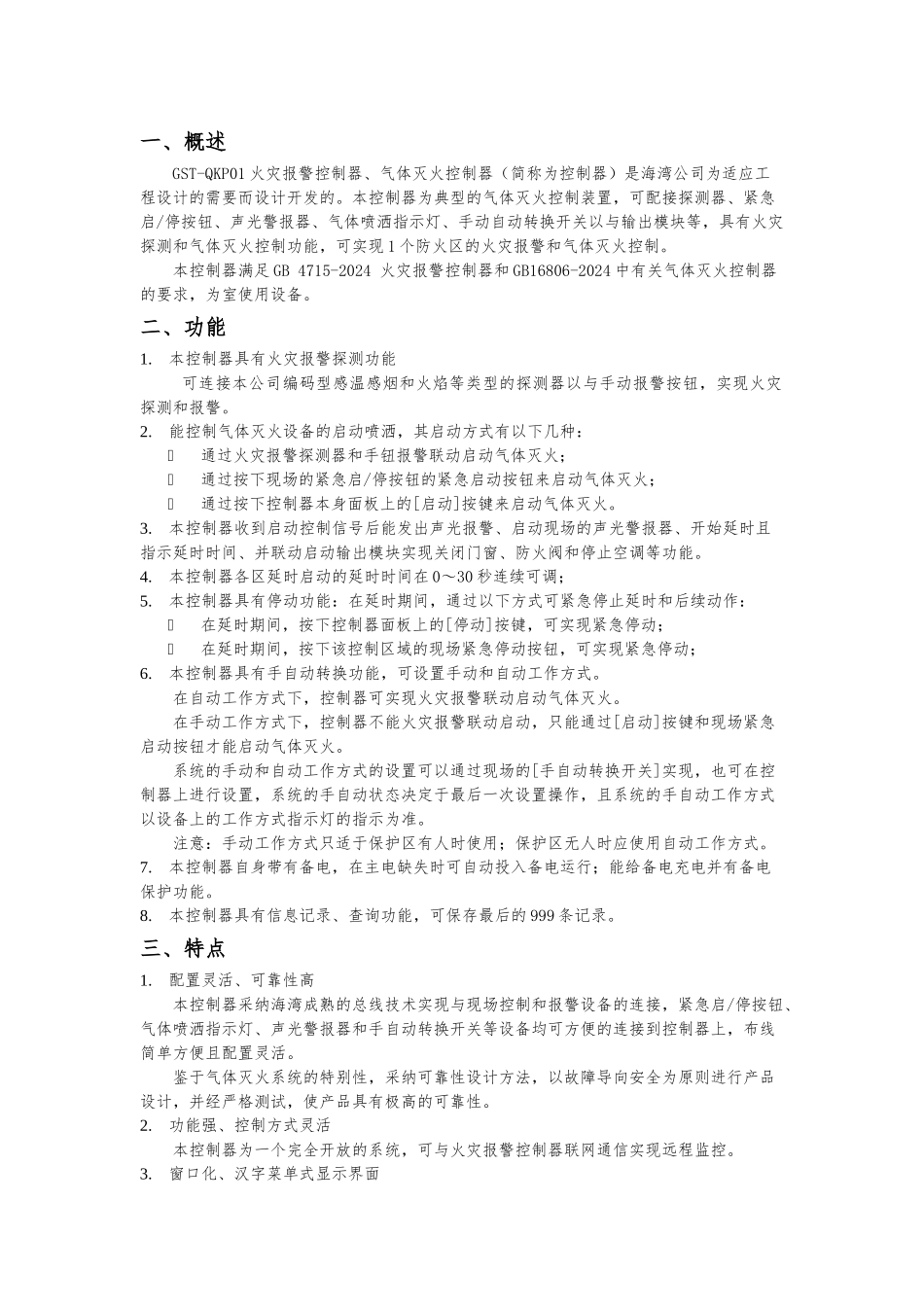

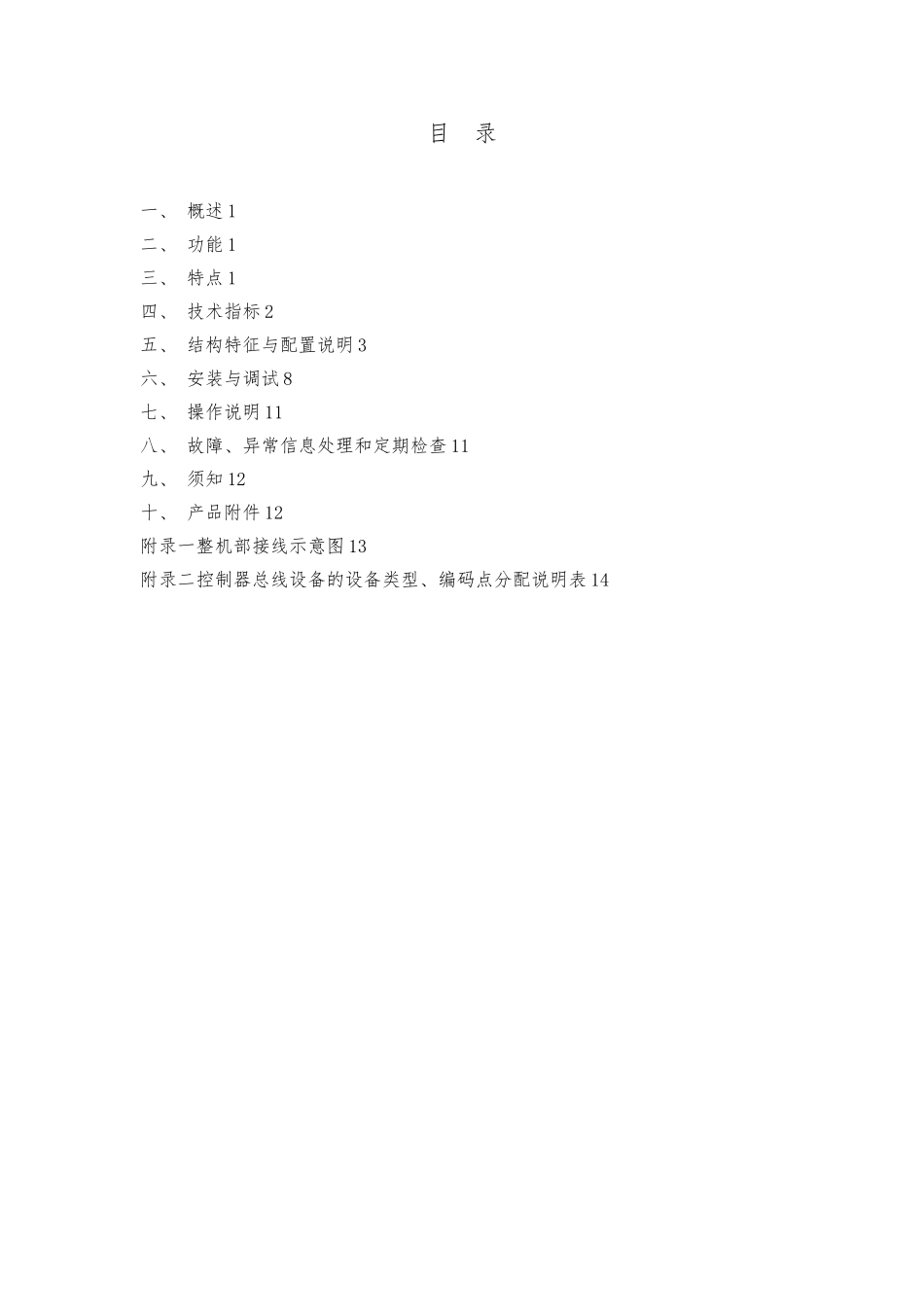

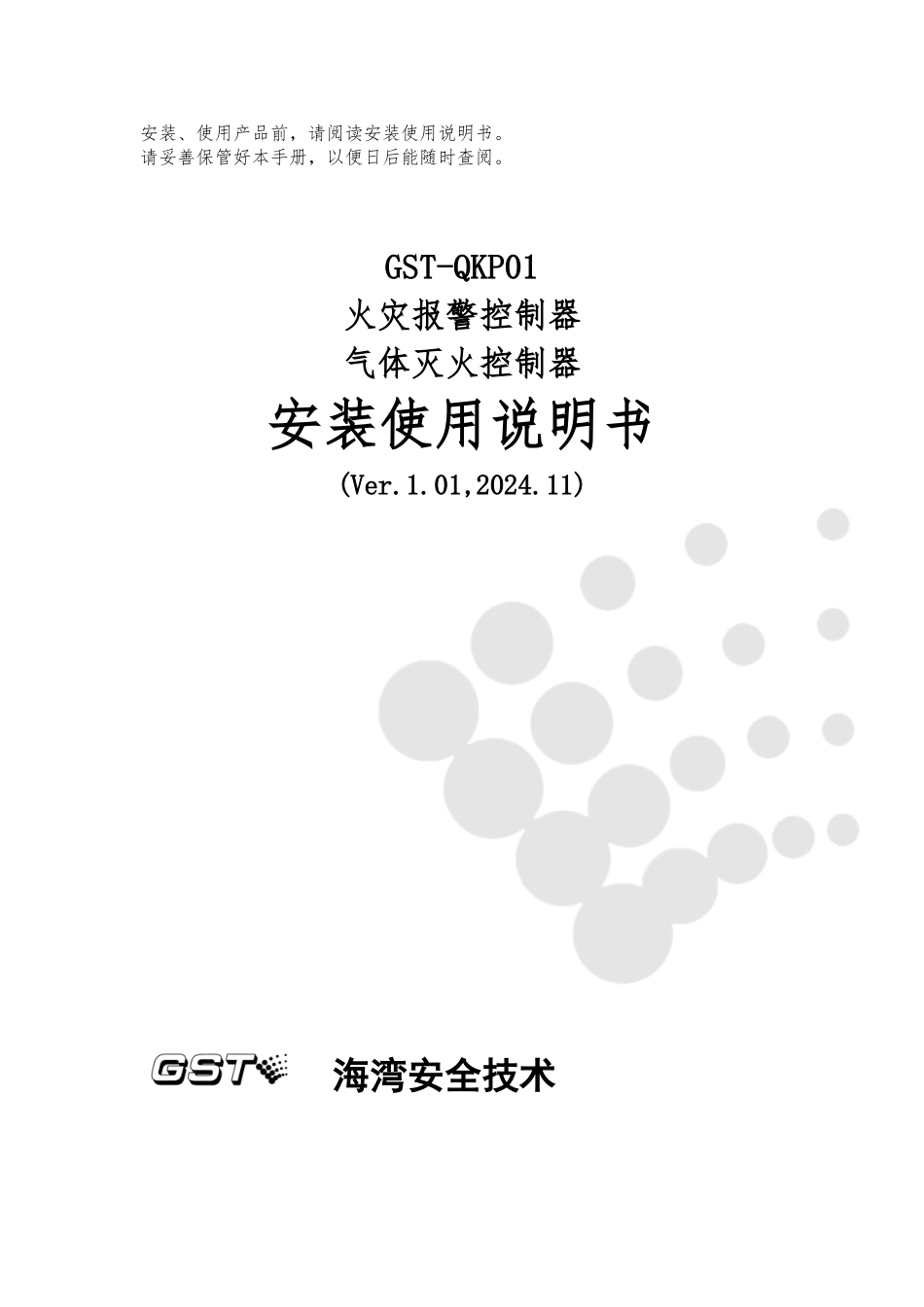

安装、使用产品前，请阅读安装使用说明书。请妥善保管好本手册，以便日后能随时查阅。GST-QKP01火灾报警控制器气体灭火控制器安装使用说明书(Ver.1.01,2024.11)海湾安全技术目 录一、 概述 1二、 功能 1三、 特点 1四、 技术指标 2五、 结构特征与配置说明 3六、 安装与调试 8七、 操作说明 11八、 故障、异常信息处理和定期检查 11九、 须知 12十、 产品附件 12附录一整机部接线示意图 13附录二控制器总线设备的设备类型、编码点分配说明表 14一、概述GST-QKP01 火灾报警控制器、气体灭火控制器（简称为控制器）是海湾公司为适应工程设计的需要而设计开发的。本控制器为典型的气体灭火控制装置，可配接探测器、紧急启/停按钮、声光警报器、气体喷洒指示灯、手动自动转换开关以与输出模块等，具有火灾探测和气体灭火控制功能，可实现 1 个防火区的火灾报警和气体灭火控制。本控制器满足 GB 4715-2024 火灾报警控制器和 GB16806-2024 中有关气体灭火控制器的要求，为室使用设备。二、功能1. 本控制器具有火灾报警探测功能可连接本公司编码型感温感烟和火焰等类型的探测器以与手动报警按钮，实现火灾探测和报警。2. 能控制气体灭火设备的启动喷洒，其启动方式有以下几种：通过火灾报警探测器和手钮报警联动启动气体灭火；通过按下现场的紧急启/停按钮的紧急启动按钮来启动气体灭火；通过按下控制器本身面板上的[启动]按键来启动气体灭火。3. 本控制器收到启动控制信号后能发出声光报警、启动现场的声光警报器、开始延时且指示延时时间、并联动启动输出模块实现关闭门窗、防火阀和停止空调等功能。4. 本控制器各区延时启动的延时时间在 0～30 秒连续可调；5. 本控制器具有停动功能：在延时期间，通过以下方式可紧急停止延时和后续动作：在延时期间，按下控制器面板上的[停动]按键，可实现紧急停动；在延时期间，按下该控制区域的现场紧急停动按钮，可实现紧急停动；6. 本控制器具有手自动转换功能，可设置手动和自动工作方式。在自动工作方式下，控制器可实现火灾报警联动启动气体灭火。在手动工作方式下，控制器不能火灾报警联动启动，只能通过[启动]按键和现场紧急启动按钮才能启动气体灭火。系统的手动和自动工作方式的设置可以通过现场的[手自动转换开关]实现，也可在控制器上进行设置，系统的手自动状态决定于最后一次设置操作，且系统的手自动工作方式以设备上的工作方式指示灯的指示为准。注...
