ICEM-CFD-网格划分入门

ICEM-CFD-网格划分入门_第1页
1/24
ICEM-CFD-网格划分入门_第2页
2/24
ICEM-CFD-网格划分入门_第3页
3/24

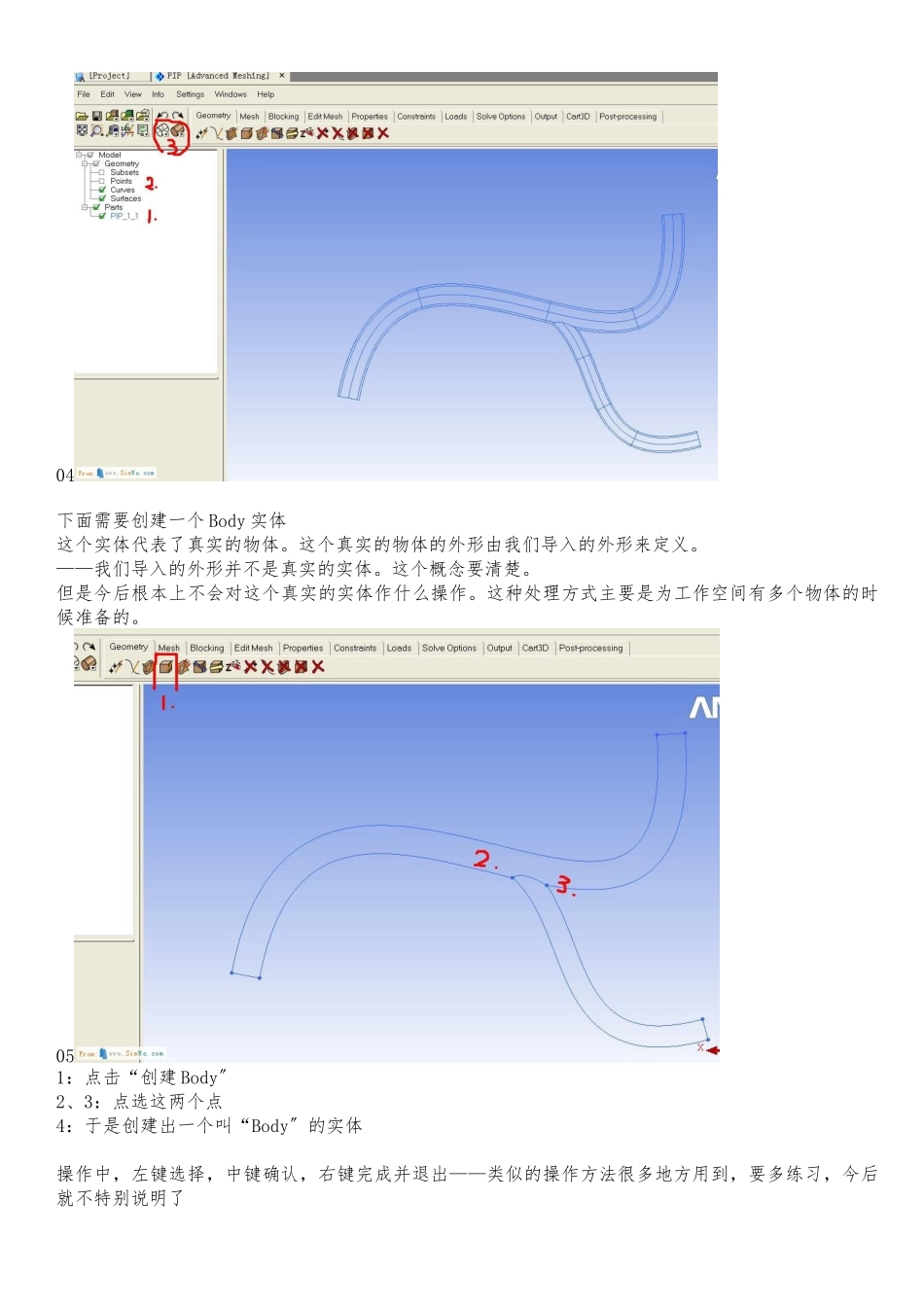

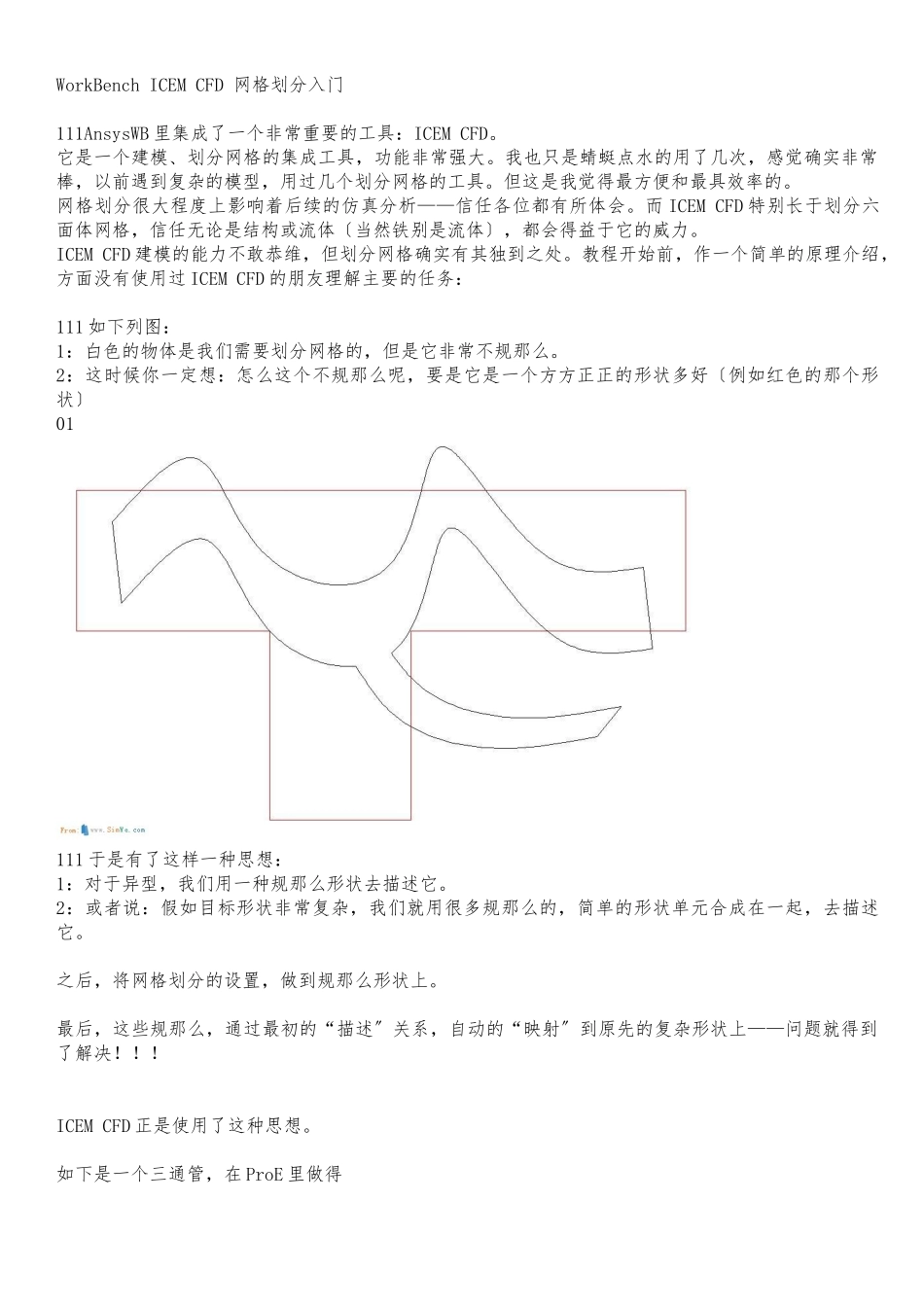

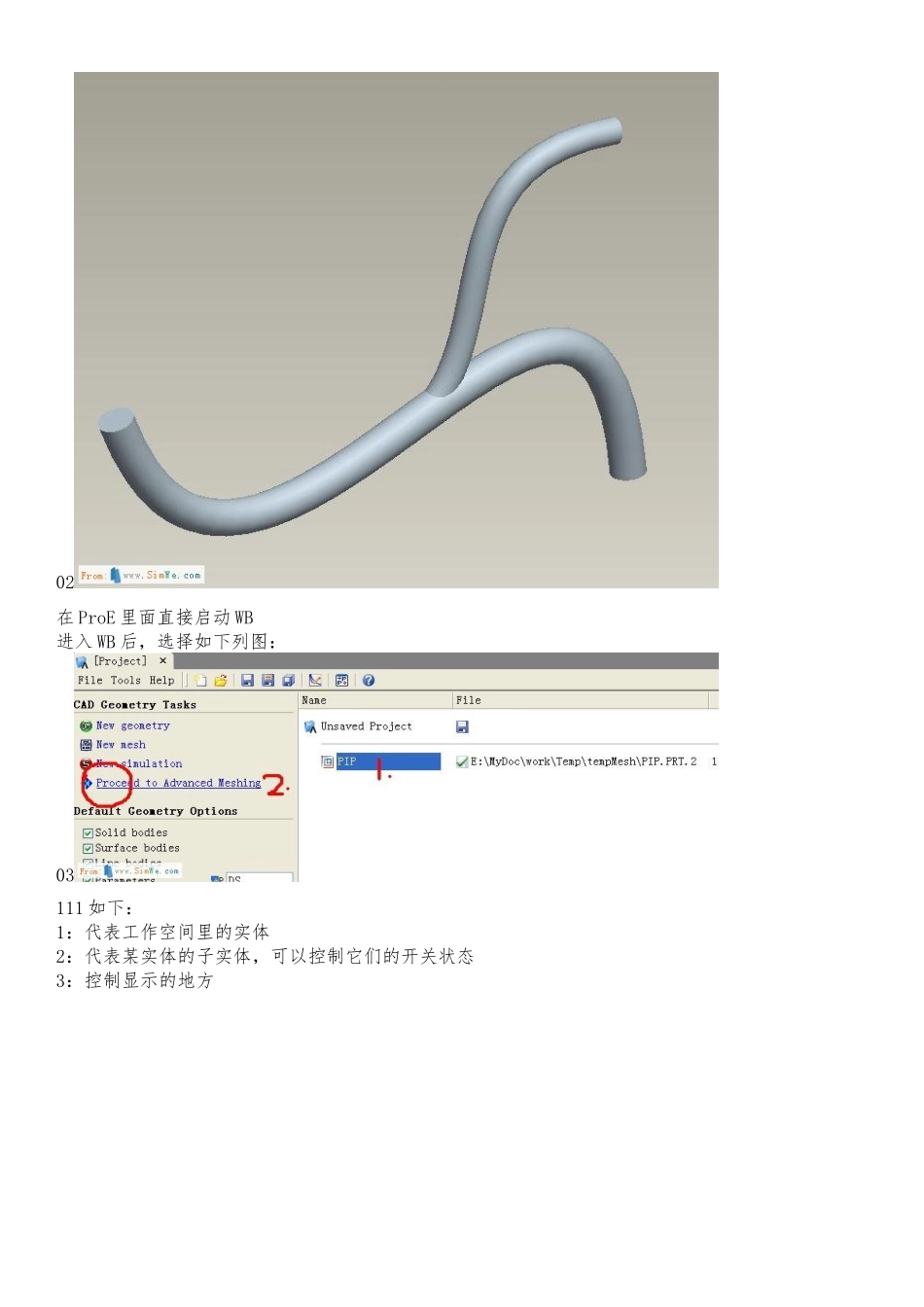

WorkBench ICEM CFD 网格划分入门111AnsysWB 里集成了一个非常重要的工具:ICEM CFD。它是一个建模、划分网格的集成工具,功能非常强大。我也只是蜻蜓点水的用了几次,感觉确实非常棒,以前遇到复杂的模型,用过几个划分网格的工具。但这是我觉得最方便和最具效率的。网格划分很大程度上影响着后续的仿真分析——信任各位都有所体会。而 ICEM CFD 特别长于划分六面体网格,信任无论是结构或流体〔当然铁别是流体〕,都会得益于它的威力。ICEM CFD 建模的能力不敢恭维,但划分网格确实有其独到之处。教程开始前,作一个简单的原理介绍,方面没有使用过 ICEM CFD 的朋友理解主要的任务:111 如下列图:1:白色的物体是我们需要划分网格的,但是它非常不规那么。2:这时候你一定想:怎么这个不规那么呢,要是它是一个方方正正的形状多好〔例如红色的那个形状〕01111 于是有了这样一种思想:1:对于异型,我们用一种规那么形状去描述它。2:或者说:假如目标形状非常复杂,我们就用很多规那么的,简单的形状单元合成在一起,去描述它。之后,将网格划分的设置,做到规那么形状上。最后,这些规那么,通过最初的“描述〞关系,自动的“映射〞到原先的复杂形状上——问题就得到了解决!!!ICEM CFD 正是使用了这种思想。如下是一个三通管,在 ProE 里做得02在 ProE 里面直接启动 WB进入 WB 后,选择如下列图:03111 如下:1:代表工作空间里的实体2:代表某实体的子实体,可以控制它们的开关状态3:控制显示的地方04下面需要创建一个 Body 实体这个实体代表了真实的物体。这个真实的物体的外形由我们导入的外形来定义。——我们导入的外形并不是真实的实体。这个概念要清楚。但是今后根本上不会对这个真实的实体作什么操作。这种处理方式主要是为工作空间有多个物体的时候准备的。051:点击“创建 Body〞2、3:点选这两个点4:于是创建出一个叫“Body〞的实体操作中,左键选择,中键确认,右键完成并退出——类似的操作方法很多地方用到,要多练习,今后就不特别说明了06下面需要创建我们最需要的东西:那个“规那么的形状〞ICEM CFD 里,这个实体叫 Block可以如下方式创建之:07注意到我们现在多了一个黑框,怎么样,够规那么吧?呵呵,开个玩笑。还必须对这个黑框进展必要的“裁剪〞之后才能用来“描述〞我们的目标实体0809修剪 Block 实体的第一步是一个益智的工作:我们不妨简单绘制一下策略:因为我们的实际物体...
