LC正弦波振荡电路的仿真分析报告模版

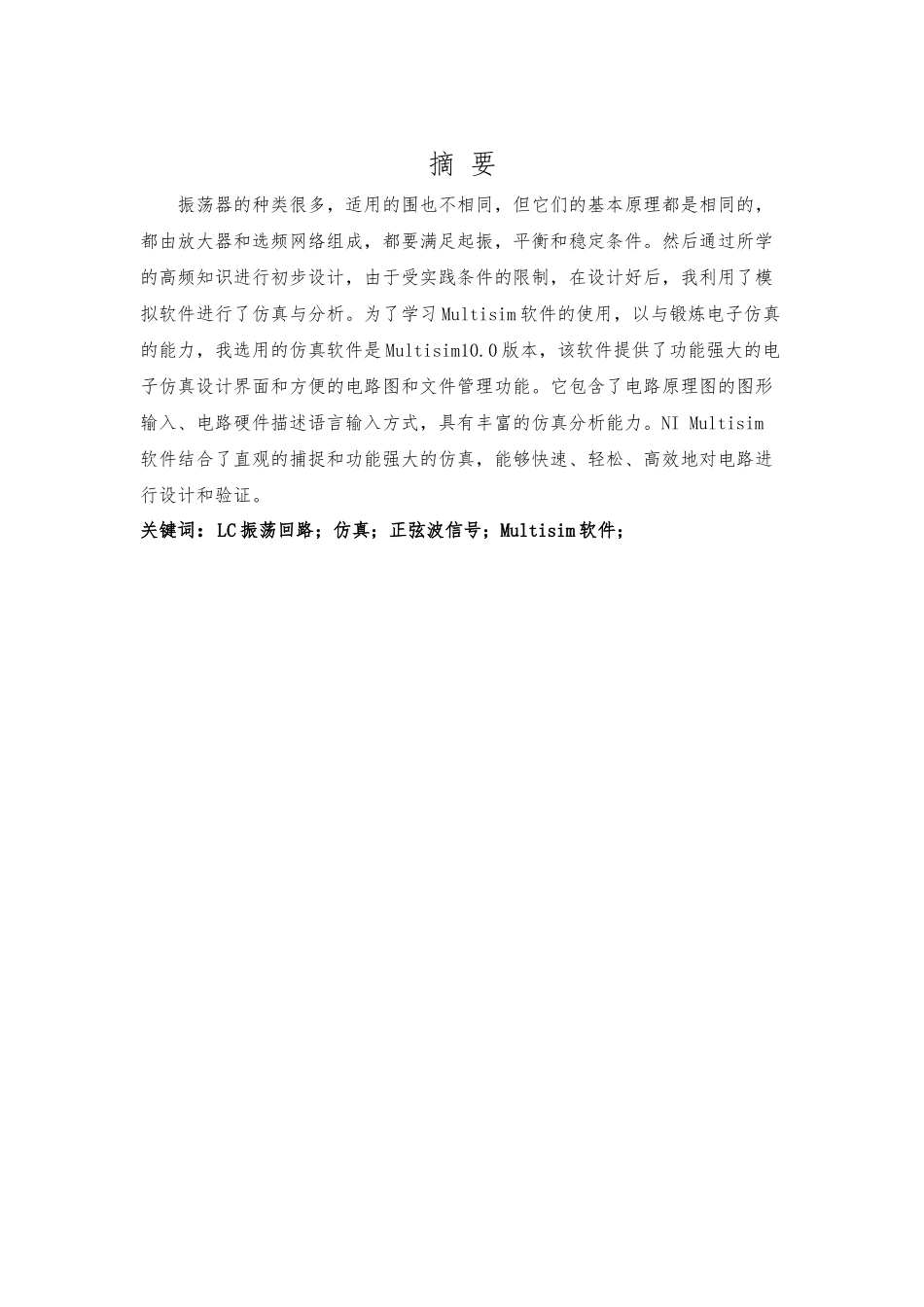

LC正弦波振荡电路的仿真分析报告模版_第1页
1/17

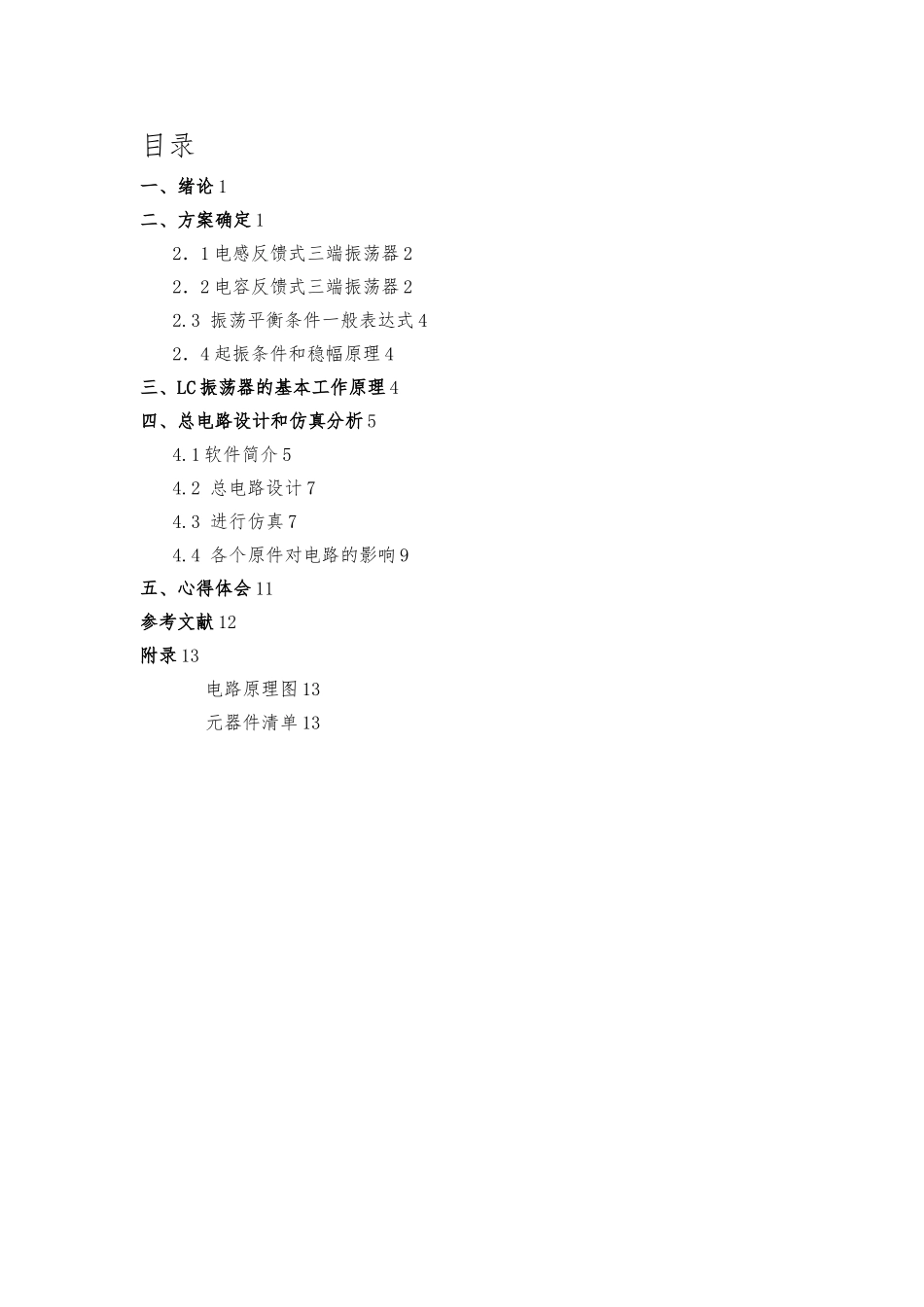

LC正弦波振荡电路的仿真分析报告模版_第2页
2/17

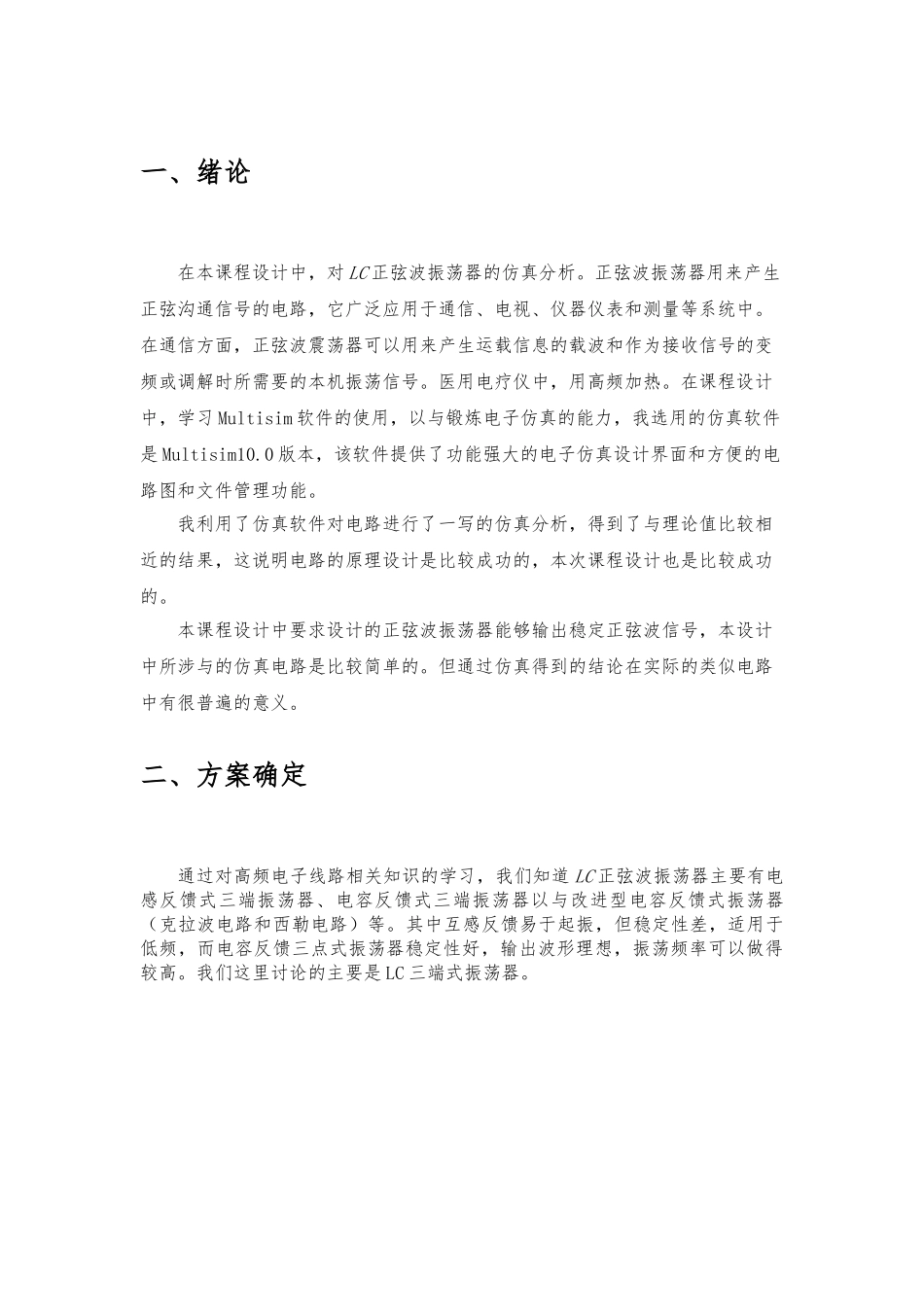

LC正弦波振荡电路的仿真分析报告模版_第3页
3/17
摘 要振荡器的种类很多,适用的围也不相同,但它们的基本原理都是相同的,都由放大器和选频网络组成,都要满足起振,平衡和稳定条件。然后通过所学的高频知识进行初步设计,由于受实践条件的限制,在设计好后,我利用了模拟软件进行了仿真与分析。为了学习 Multisim 软件的使用,以与锻炼电子仿真的能力,我选用的仿真软件是 Multisim10.0 版本,该软件提供了功能强大的电子仿真设计界面和方便的电路图和文件管理功能。它包含了电路原理图的图形输入、电路硬件描述语言输入方式,具有丰富的仿真分析能力。NI Multisim软件结合了直观的捕捉和功能强大的仿真,能够快速、轻松、高效地对电路进行设计和验证。关键词:LC 振荡回路;仿真;正弦波信号;Multisim 软件;目录一、绪论 1二、方案确定 12.1 电感反馈式三端振荡器 22.2 电容反馈式三端振荡器 22.3 振荡平衡条件一般表达式 42.4 起振条件和稳幅原理 4三、LC 振荡器的基本工作原理 4四、总电路设计和仿真分析 54.1 软件简介 54.2 总电路设计 74.3 进行仿真 74.4 各个原件对电路的影响 9五、心得体会 11参考文献 12附录 13电路原理图 13元器件清单 13一、绪论在本课程设计中,对 LC 正弦波振荡器的仿真分析。正弦波振荡器用来产生正弦沟通信号的电路,它广泛应用于通信、电视、仪器仪表和测量等系统中。在通信方面,正弦波震荡器可以用来产生运载信息的载波和作为接收信号的变频或调解时所需要的本机振荡信号。医用电疗仪中,用高频加热。在课程设计中,学习 Multisim 软件的使用,以与锻炼电子仿真的能力,我选用的仿真软件是 Multisim10.0 版本,该软件提供了功能强大的电子仿真设计界面和方便的电路图和文件管理功能。我利用了仿真软件对电路进行了一写的仿真分析,得到了与理论值比较相近的结果,这说明电路的原理设计是比较成功的,本次课程设计也是比较成功的。本课程设计中要求设计的正弦波振荡器能够输出稳定正弦波信号,本设计中所涉与的仿真电路是比较简单的。但通过仿真得到的结论在实际的类似电路中有很普遍的意义。二、方案确定通过对高频电子线路相关知识的学习,我们知道 LC 正弦波振荡器主要有电感反馈式三端振荡器、电容反馈式三端振荡器以与改进型电容反馈式振荡器(克拉波电路和西勒电路)等。其中互感反馈易于起振,但稳定性差,适用于低频,而电容反馈三点式振荡器稳定性好,输出波形理想,振荡频率可以做得较高。我们这里讨...
