MESHLAB制作艺术镂空模型

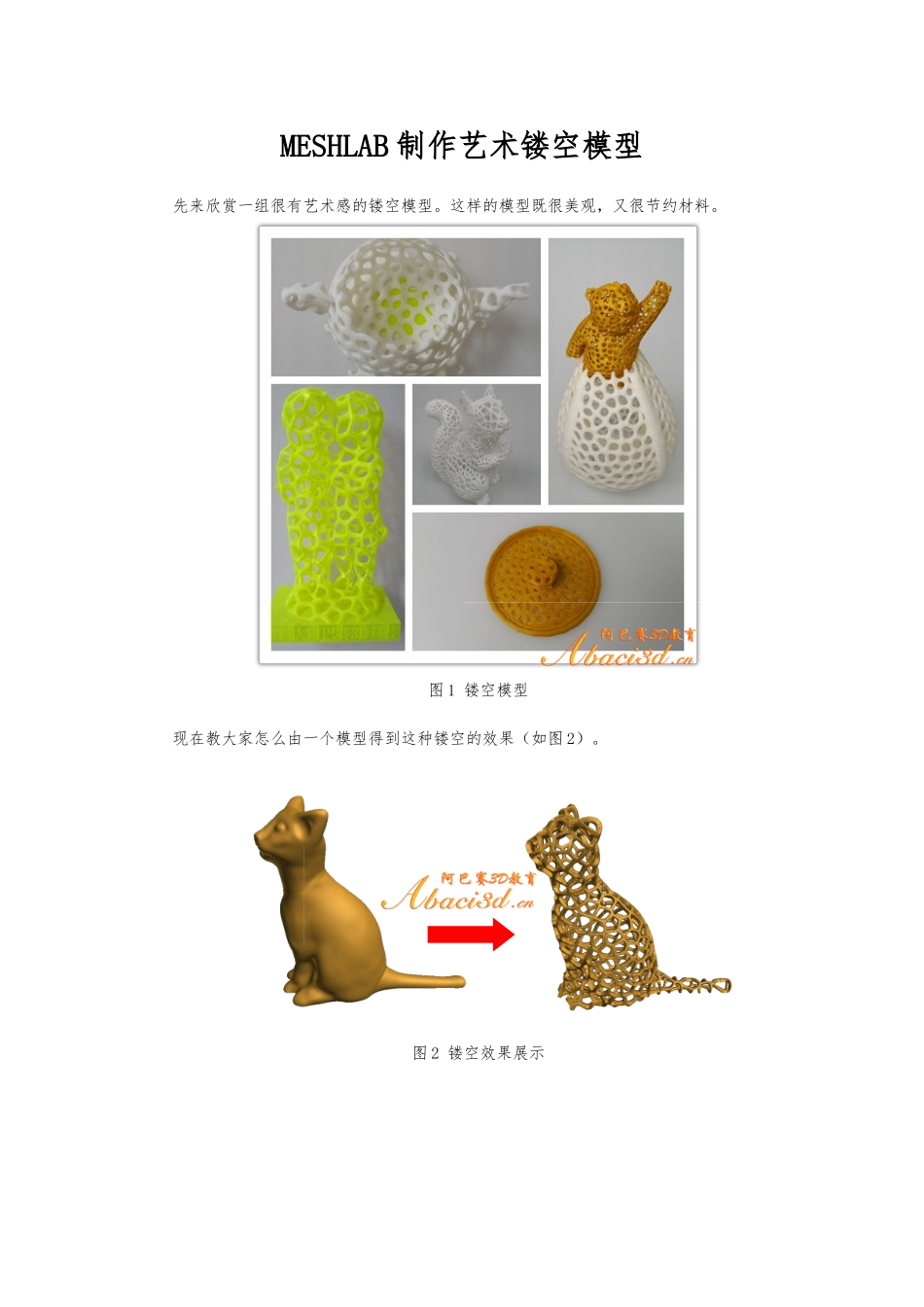

MESHLAB制作艺术镂空模型_第1页
1/15

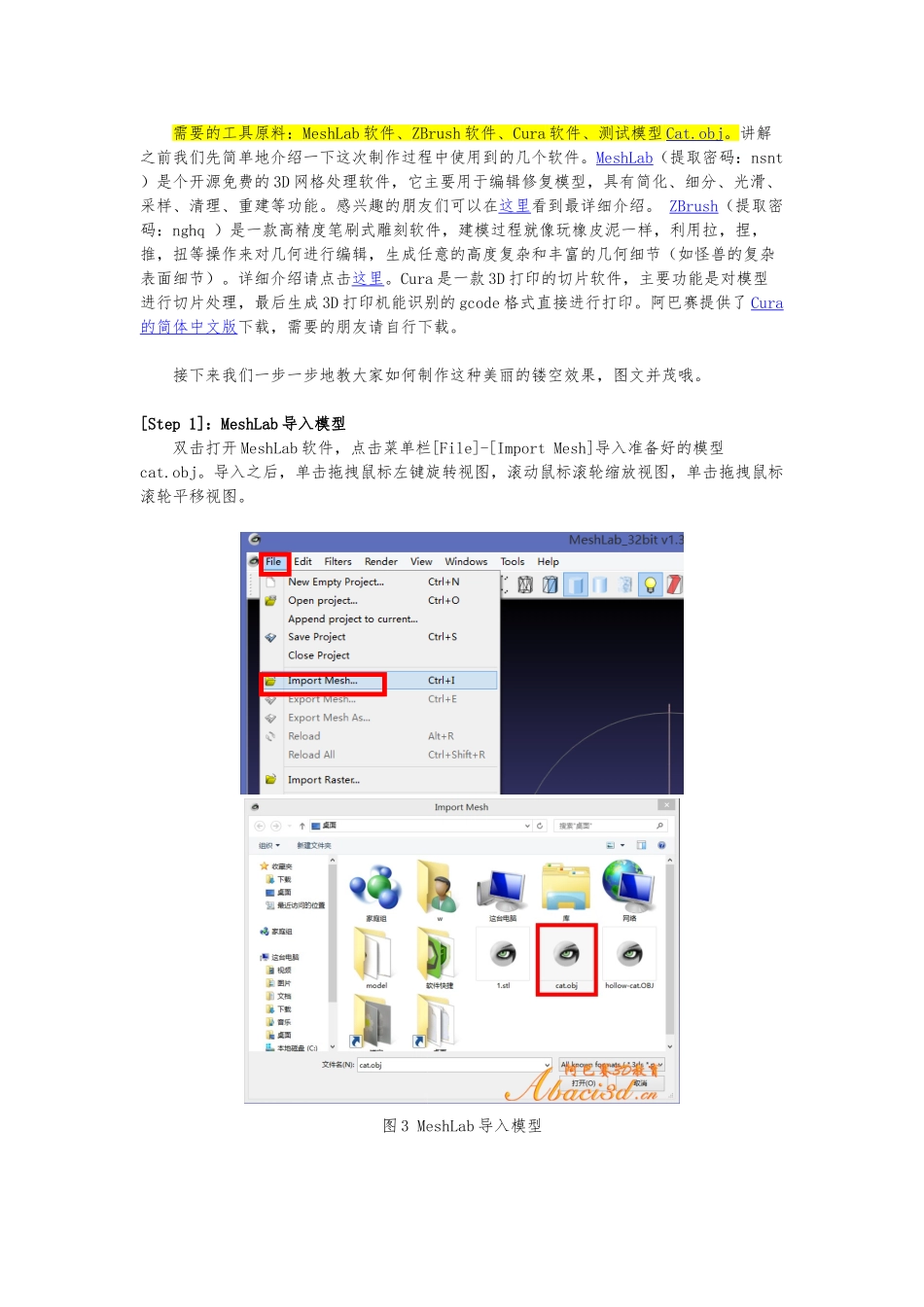

MESHLAB制作艺术镂空模型_第2页
2/15

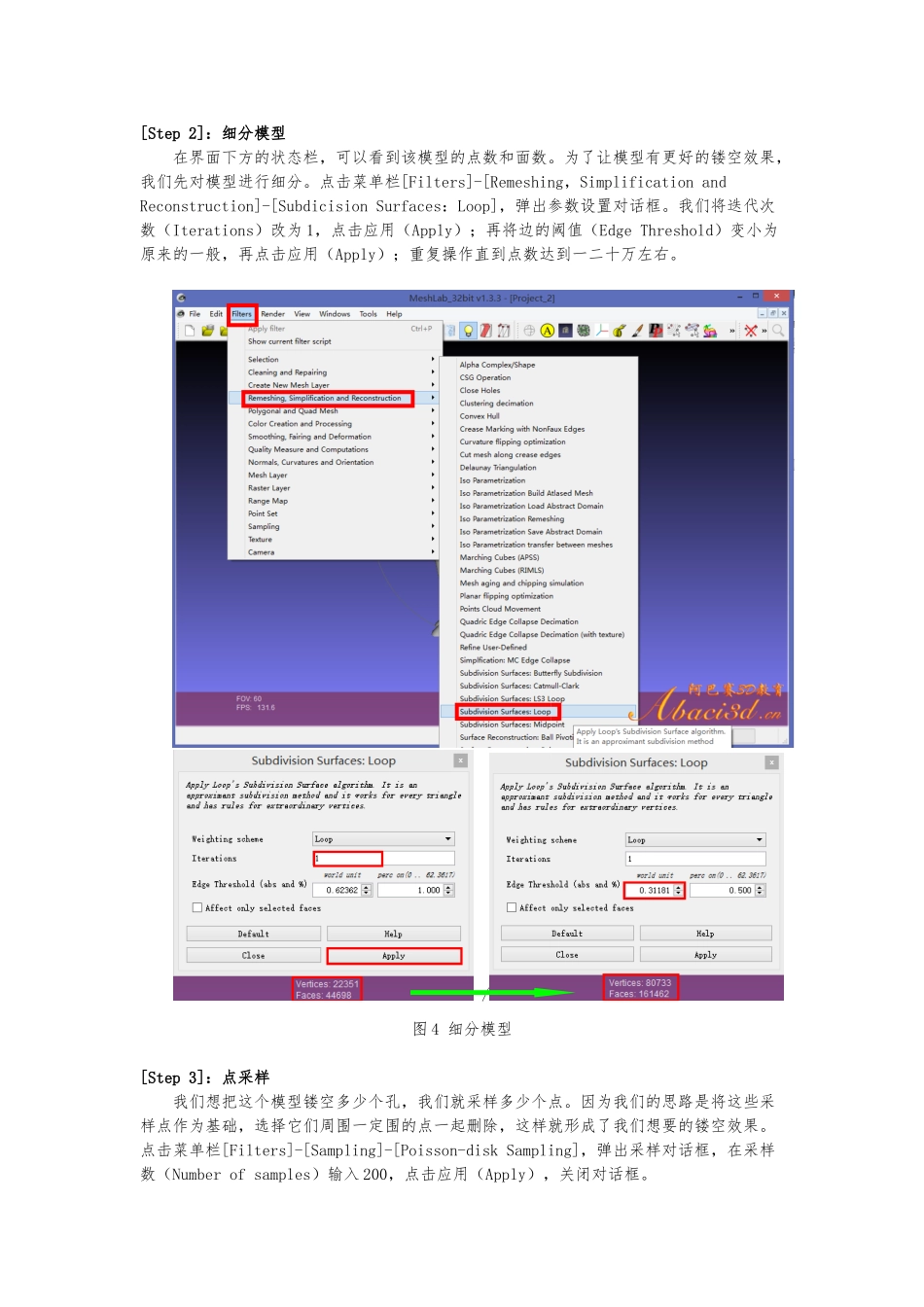

MESHLAB制作艺术镂空模型_第3页
3/15
MESHLAB 制作艺术镂空模型先来欣赏一组很有艺术感的镂空模型。这样的模型既很美观,又很节约材料。图 1 镂空模型现在教大家怎么由一个模型得到这种镂空的效果(如图 2)。图 2 镂空效果展示需要的工具原料:MeshLab 软件、ZBrush 软件、Cura 软件、测试模型 Cat.obj。讲解之前我们先简单地介绍一下这次制作过程中使用到的几个软件。MeshLab(提取密码:nsnt )是个开源免费的 3D 网格处理软件,它主要用于编辑修复模型,具有简化、细分、光滑、采样、清理、重建等功能。感兴趣的朋友们可以在这里看到最详细介绍。 ZBrush(提取密码:nghq )是一款高精度笔刷式雕刻软件,建模过程就像玩橡皮泥一样,利用拉,捏, 推,扭等操作来对几何进行编辑,生成任意的高度复杂和丰富的几何细节(如怪兽的复杂表面细节)。详细介绍请点击这里。Cura 是一款 3D 打印的切片软件,主要功能是对模型进行切片处理,最后生成 3D 打印机能识别的 gcode 格式直接进行打印。阿巴赛提供了 Cura的简体中文版下载,需要的朋友请自行下载。接下来我们一步一步地教大家如何制作这种美丽的镂空效果,图文并茂哦。[Step 1]:MeshLab 导入模型双击打开 MeshLab 软件,点击菜单栏[File]-[Import Mesh]导入准备好的模型cat.obj。导入之后,单击拖拽鼠标左键旋转视图,滚动鼠标滚轮缩放视图,单击拖拽鼠标滚轮平移视图。图 3 MeshLab 导入模型[Step 2]:细分模型 在界面下方的状态栏,可以看到该模型的点数和面数。为了让模型有更好的镂空效果,我们先对模型进行细分。点击菜单栏[Filters]-[Remeshing,Simplification and Reconstruction]-[Subdicision Surfaces:Loop],弹出参数设置对话框。我们将迭代次数(Iterations)改为 1,点击应用(Apply);再将边的阈值(Edge Threshold)变小为原来的一般,再点击应用(Apply);重复操作直到点数达到一二十万左右。 /图 4 细分模型[Step 3]:点采样我们想把这个模型镂空多少个孔,我们就采样多少个点。因为我们的思路是将这些采样点作为基础,选择它们周围一定围的点一起删除,这样就形成了我们想要的镂空效果。点击菜单栏[Filters]-[Sampling]-[Poisson-disk Sampling],弹出采样对话框,在采样数(Number of samples)输入 200,点击应用(Apply),关闭对话框。图 5 对模型采样接下来我们观察一些采样点的质量。点击菜单栏[View]-[Show Layer Dialog],或者快捷键 Ctrl+L,...
