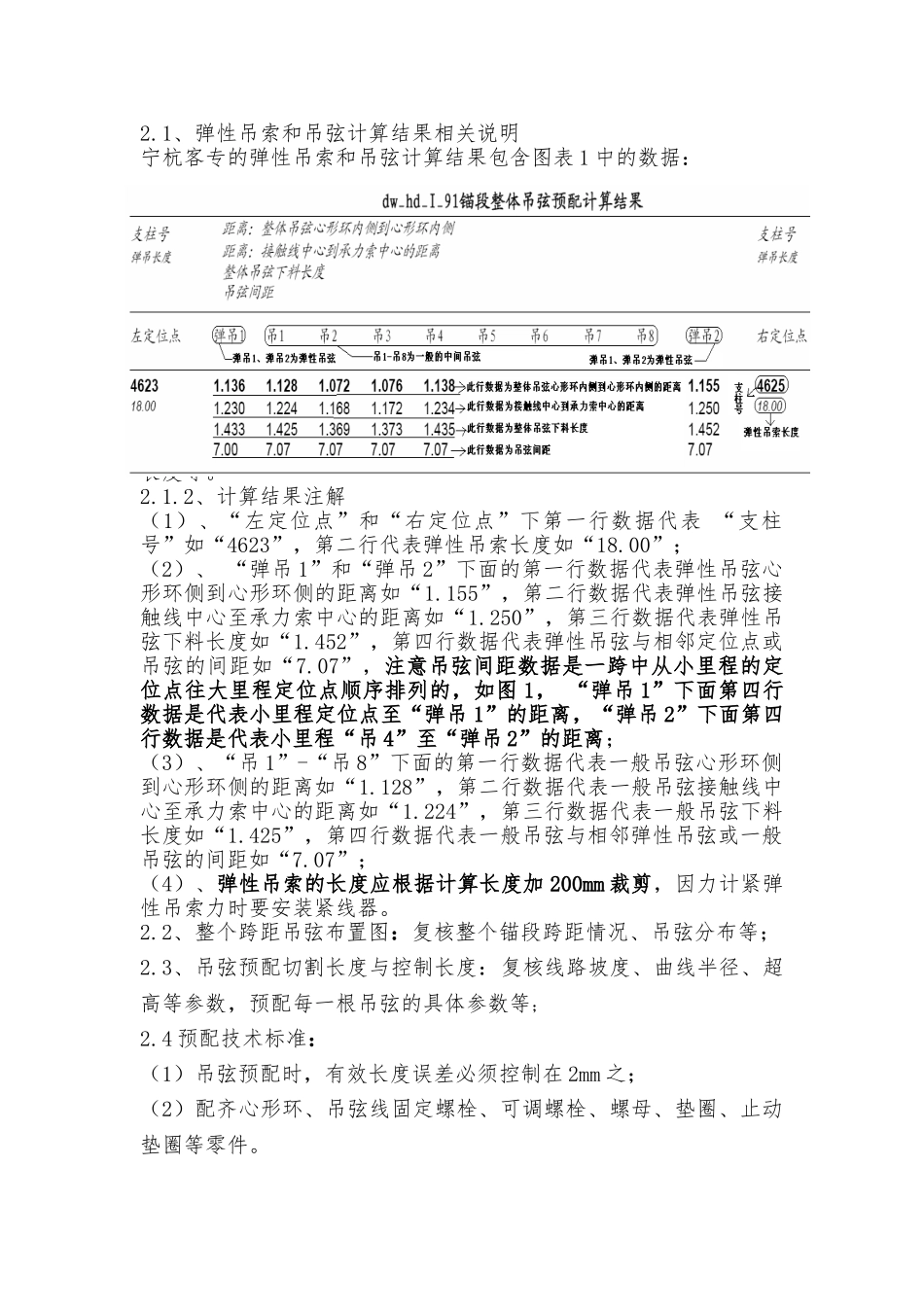

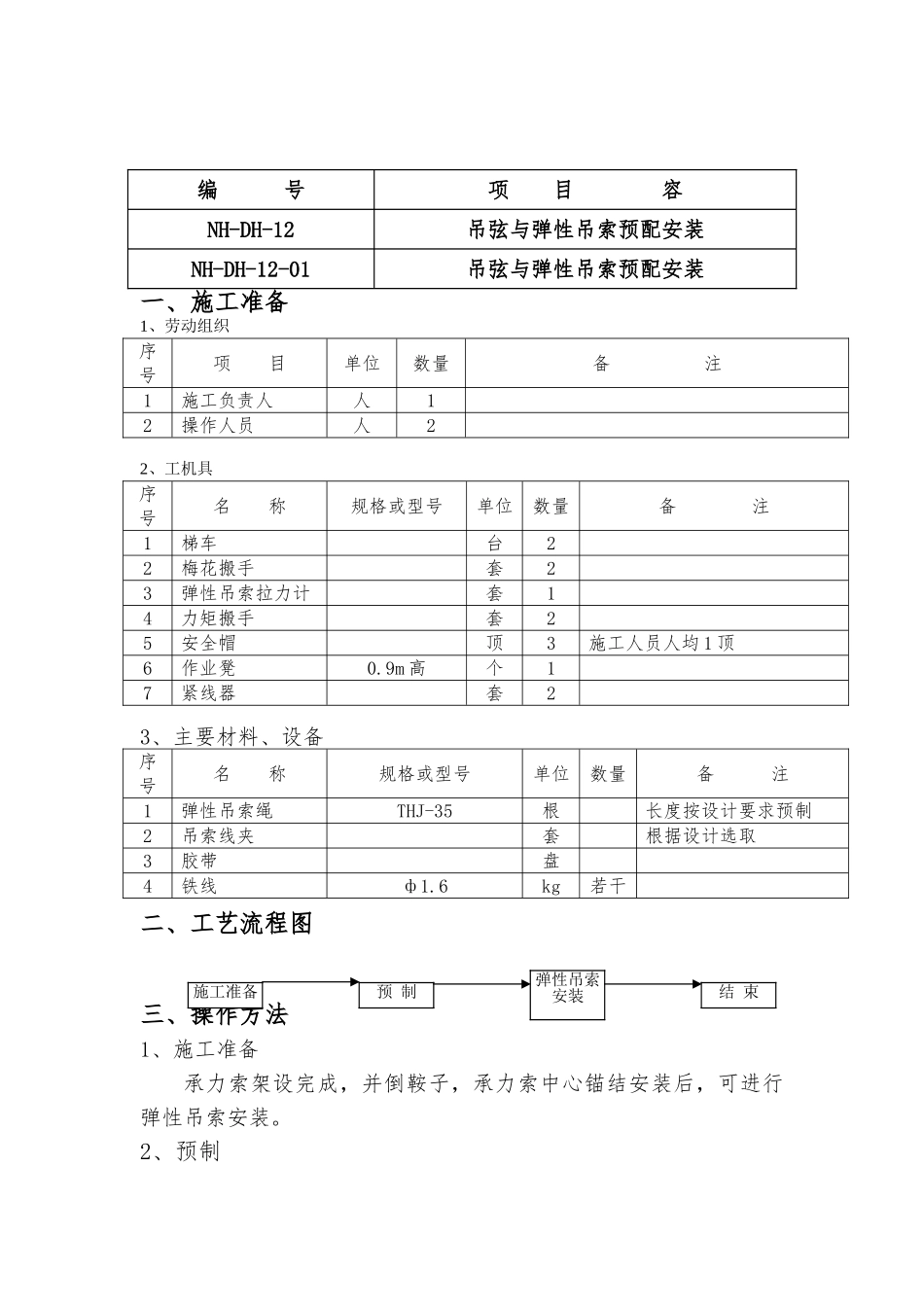

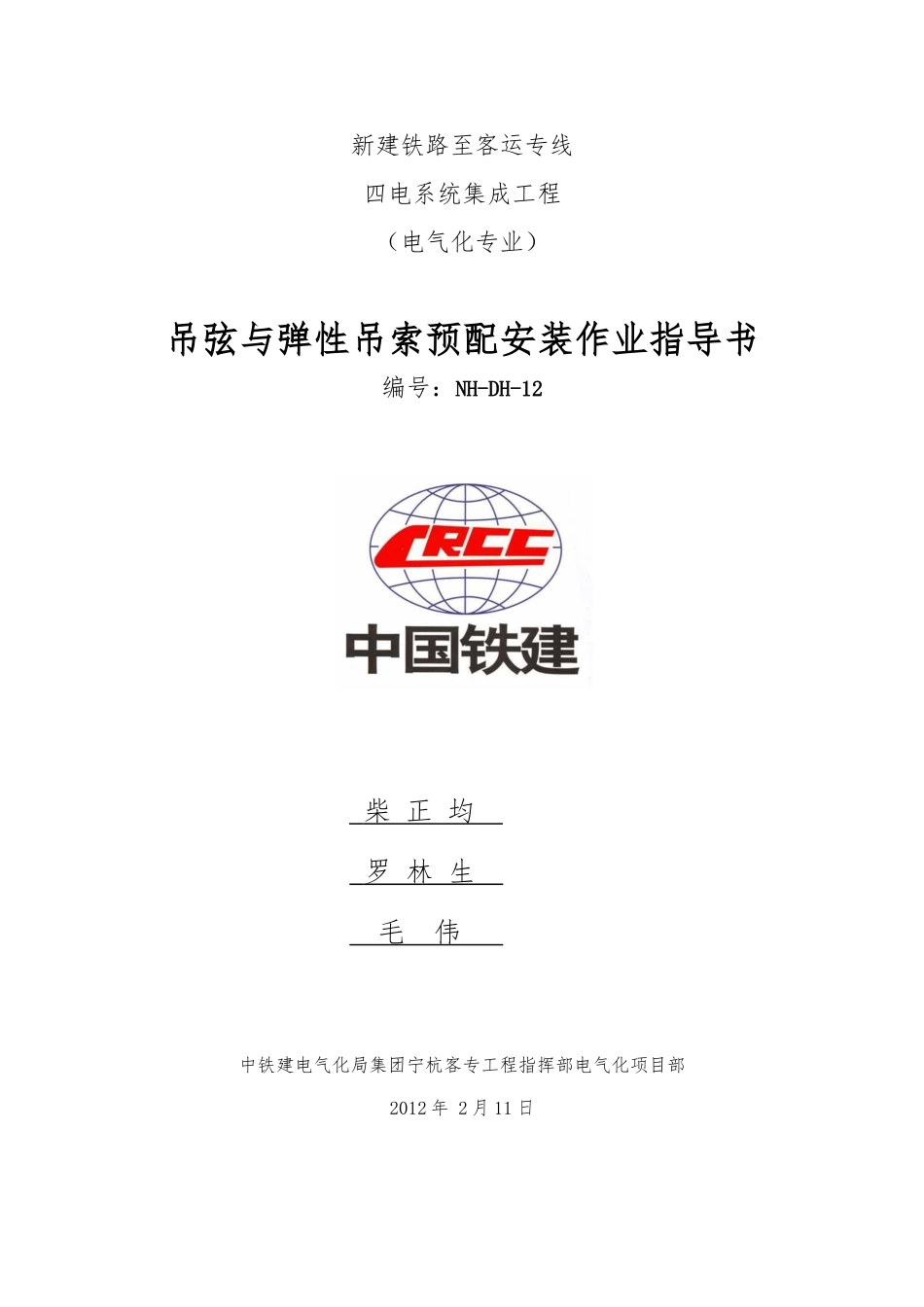

新建铁路至客运专线 四电系统集成工程（电气化专业）吊弦与弹性吊索预配安装作业指导书编号：NH-DH-12 柴 正 均 罗 林 生 毛 伟 中铁建电气化局集团宁杭客专工程指挥部电气化项目部2012 年 2 月 11 日编 号项 目 容NH-DH-12吊弦与弹性吊索预配安装NH-DH-12-01吊弦与弹性吊索预配安装一、施工准备1、劳动组织序号项 目单位数量备 注1施工负责人人12操作人员人22、工机具序号名 称规格或型号单位数量备 注1梯车台22梅花搬手套23弹性吊索拉力计套14力矩搬手套25安全帽顶3施工人员人均 1 顶6作业凳0.9m 高个17紧线器套23、主要材料、设备序号名 称规格或型号单位数量备 注1弹性吊索绳THJ-35根长度按设计要求预制2吊索线夹套根据设计选取3胶带盘4铁线ф1.6kg若干二、工艺流程图三、操作方法1、施工准备承力索架设完成，并倒鞍子，承力索中心锚结安装后，可进行弹性吊索安装。2、预制施工准备预 制弹性吊索安装结 束2.1、弹性吊索和吊弦计算结果相关说明宁杭客专的弹性吊索和吊弦计算结果包含图表 1 中的数据：图 1 弹性吊索和吊弦计算结果2.1.1、图 1 中数据为弹性吊索和吊弦的分布情况，用来确定吊弦之间间距，吊弦距离定位点的距离、弹性吊索长度与位置、复核吊弦长度等。2.1.2、计算结果注解（1）、“左定位点”和“右定位点”下第一行数据代表 “支柱号”如“4623”，第二行代表弹性吊索长度如“18.00”；（2）、 “弹吊 1”和“弹吊 2”下面的第一行数据代表弹性吊弦心形环侧到心形环侧的距离如“1.155”，第二行数据代表弹性吊弦接触线中心至承力索中心的距离如“1.250”，第三行数据代表弹性吊弦下料长度如“1.452”，第四行数据代表弹性吊弦与相邻定位点或吊弦的间距如“7.07”，注意吊弦间距数据是一跨中从小里程的定位点往大里程定位点顺序排列的，如图 1， “弹吊 1”下面第四行数据是代表小里程定位点至“弹吊 1”的距离，“弹吊 2”下面第四行数据是代表小里程“吊 4”至“弹吊 2”的距离；（3）、“吊 1”-“吊 8”下面的第一行数据代表一般吊弦心形环侧到心形环侧的距离如“1.128”，第二行数据代表一般吊弦接触线中心至承力索中心的距离如“1.224”，第三行数据代表一般吊弦下料长度如“1.425”，第四行数据代表一般吊弦与相邻弹性吊弦或一般吊弦的间距如“7.07”；（4）、弹性吊索的长度应根据计算长度加 200mm 裁剪，因力计紧弹性吊索力时要安装紧线器。2.2、整个跨距吊弦布置图：...
