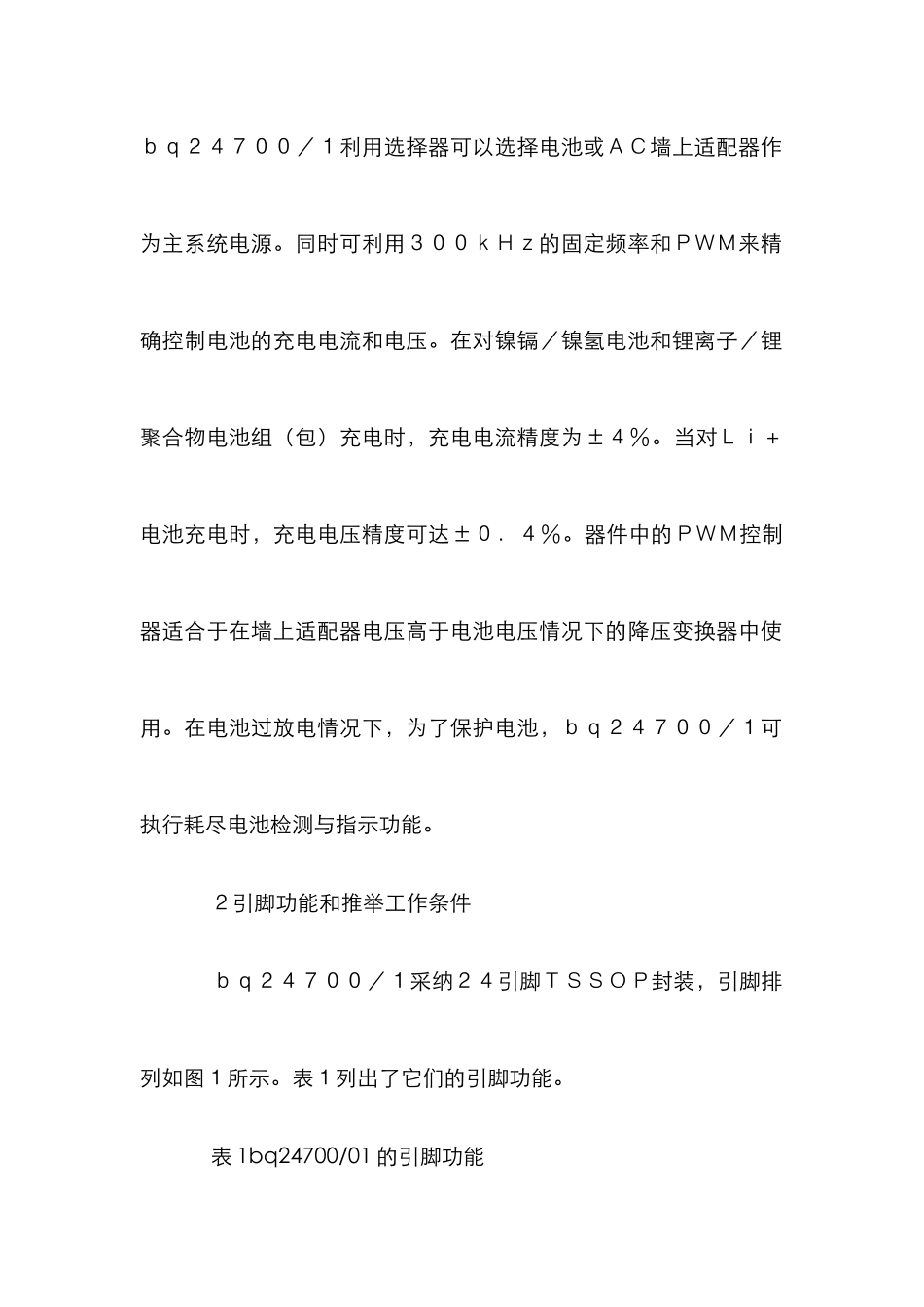

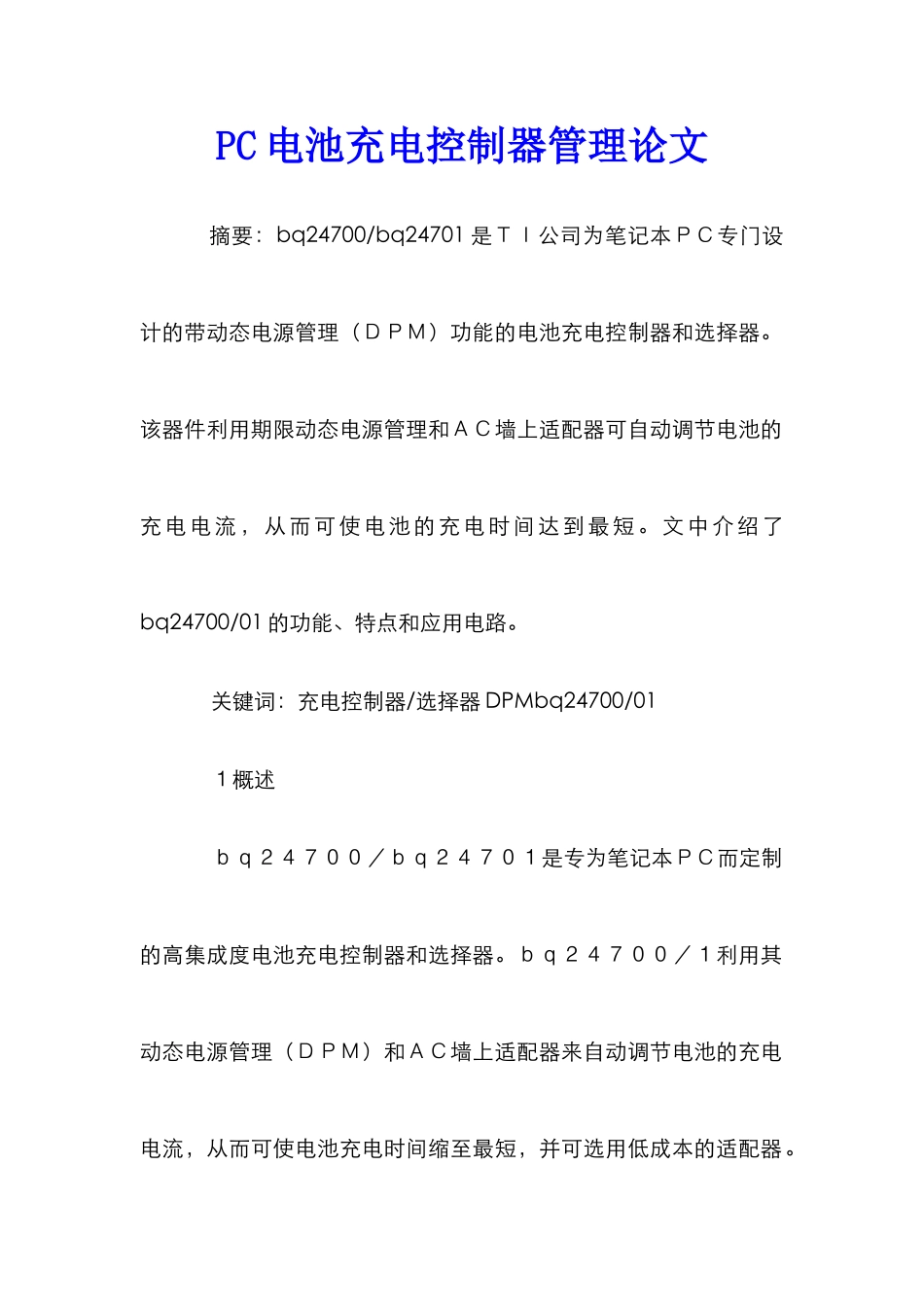

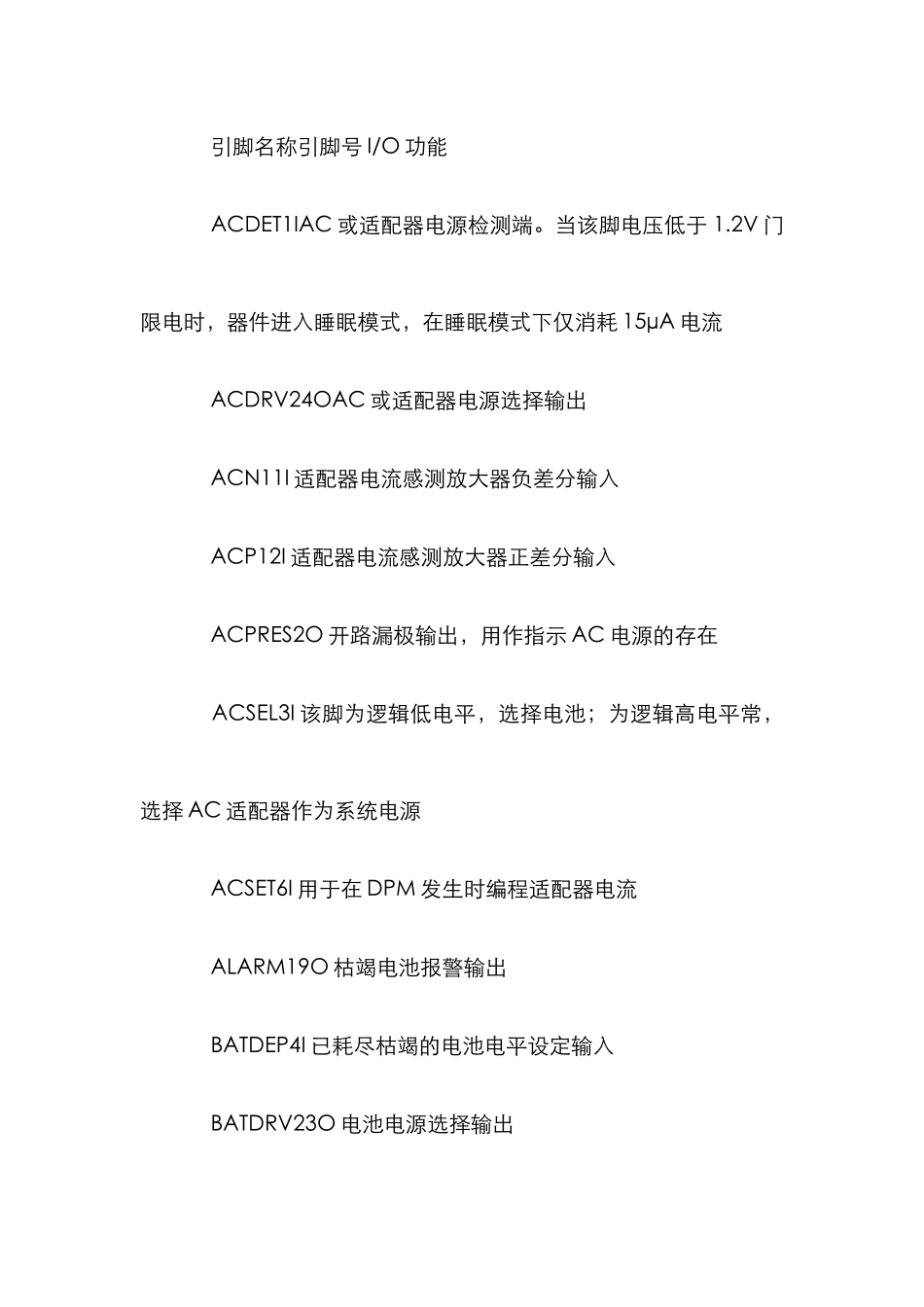

PC 电池充电控制器管理论文 摘要：bq24700/bq24701 是ＴＩ公司为笔记本ＰＣ专门设计的带动态电源管理（ＤＰＭ）功能的电池充电控制器和选择器。该器件利用期限动态电源管理和ＡＣ墙上适配器可自动调节电池的充电电流，从而可使电池的充电时间达到最短。文中介绍了bq24700/01 的功能、特点和应用电路。 关键词：充电控制器/选择器 DPMbq24700/01 １概述 ｂｑ２４７００／ｂｑ２４７０１是专为笔记本ＰＣ而定制的高集成度电池充电控制器和选择器。ｂｑ２４７００／１利用其动态电源管理（ＤＰＭ）和ＡＣ墙上适配器来自动调节电池的充电电流，从而可使电池充电时间缩至最短，并可选用低成本的适配器。ｂｑ２４７００／１利用选择器可以选择电池或ＡＣ墙上适配器作为主系统电源。同时可利用３００ｋＨｚ的固定频率和ＰＷＭ来精确控制电池的充电电流和电压。在对镍镉／镍氢电池和锂离子／锂聚合物电池组（包）充电时，充电电流精度为±４％。当对Ｌｉ＋电池充电时，充电电压精度可达±０．４％。器件中的ＰＷＭ控制器适合于在墙上适配器电压高于电池电压情况下的降压变换器中使用。在电池过放电情况下，为了保护电池，ｂｑ２４７００／１可执行耗尽电池检测与指示功能。 ２引脚功能和推举工作条件 ｂｑ２４７００／１采纳２４引脚ＴＳＳＯＰ封装，引脚排列如图１所示。表１列出了它们的引脚功能。 表 1bq24700/01 的引脚功能 引脚名称引脚号 I/O 功能 ACDET1IAC 或适配器电源检测端。当该脚电压低于 1.2V 门限电时，器件进入睡眠模式，在睡眠模式下仅消耗 15μA 电流 ACDRV24OAC 或适配器电源选择输出 ACN11I 适配器电流感测放大器负差分输入 ACP12I 适配器电流感测放大器正差分输入 ACPRES2O 开路漏极输出，用作指示 AC 电源的存在 ACSEL3I 该脚为逻辑低电平，选择电池；为逻辑高电平常，选择 AC 适配器作为系统电源 ACSET6I 用于在 DPM 发生时编程适配器电流 ALARM19O 枯竭电池报警输出 BATDEP4I 已耗尽枯竭的电池电平设定输入 BATDRV23O 电池电源选择输出 BATP13I 电流充电调整电压检测输入 BATSET9I 该脚电压>0.25V 时，用作设定充电电平；该脚电压≤0.25V 或接地时，内部电池误差放大器反相输入端连接内部1.25V（±0.05%）的参考电压 COMP10O 从反相端输入到 PWM 比较器，该端同时也是跨导（gm）放大器的输出 ENABLE8I 充电赋能 GND17-电源地回复，公共参考 IBAT14O 电池电流差分放...
