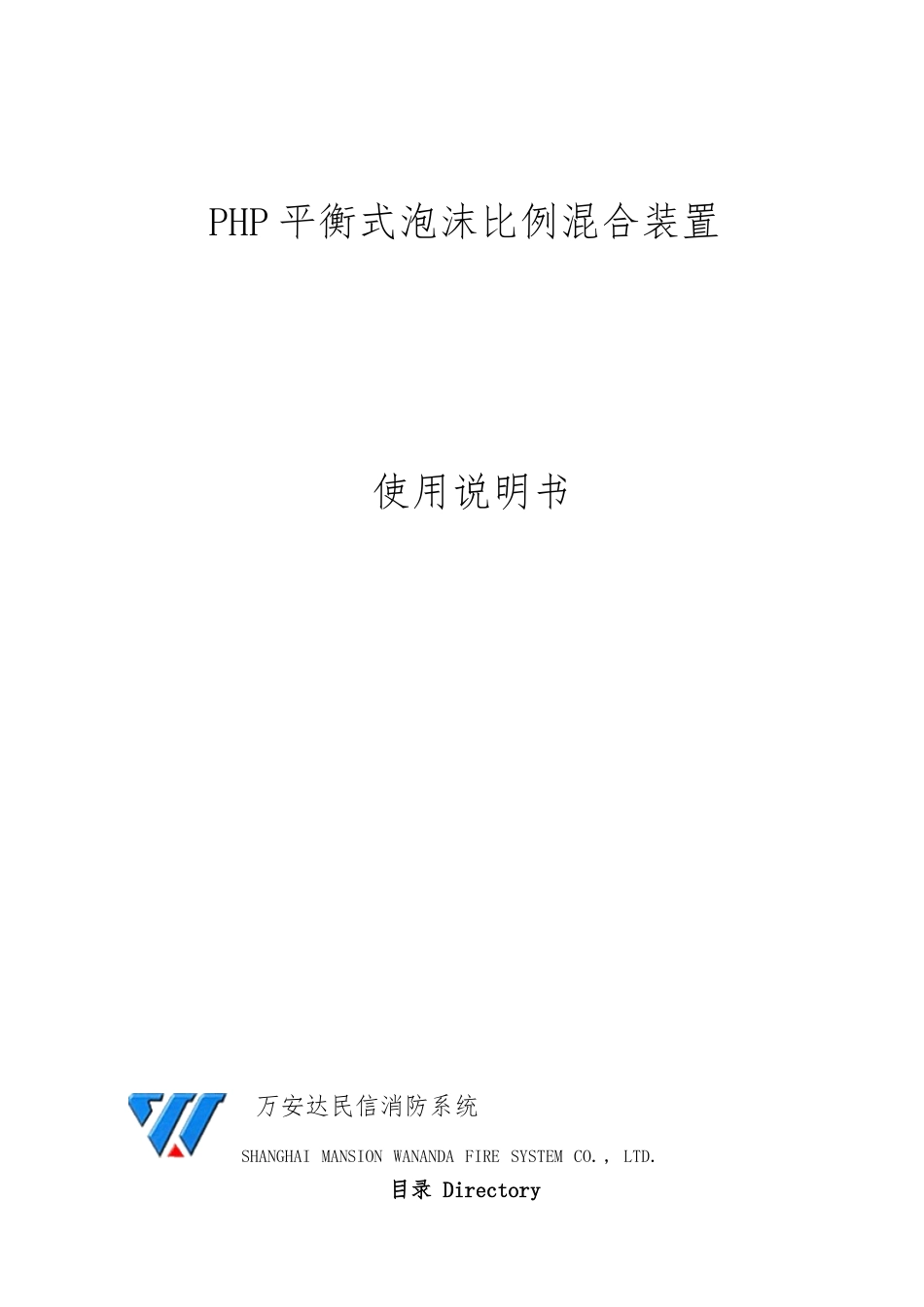

PHP平衡式泡沫比例混合装置使用说明

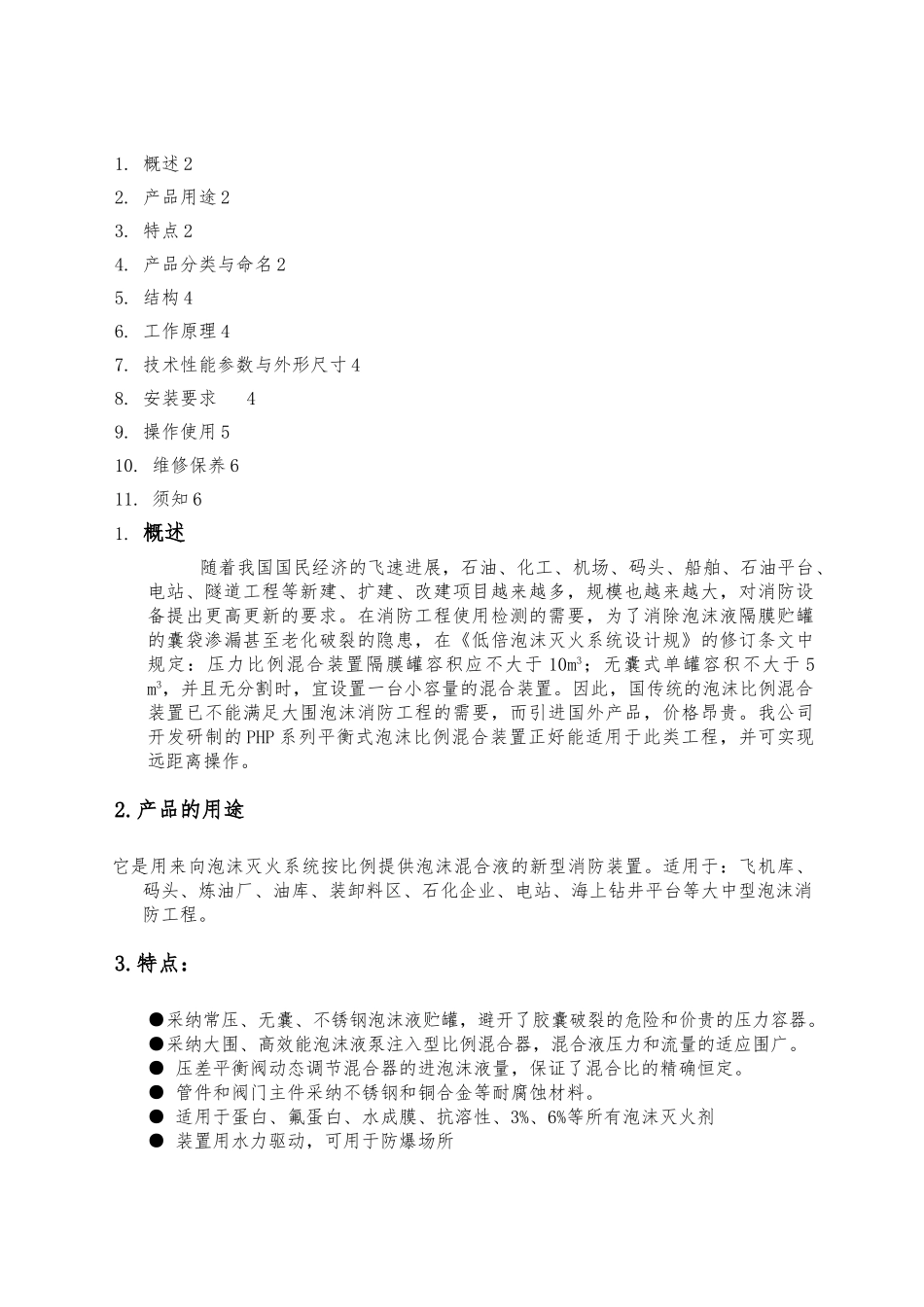

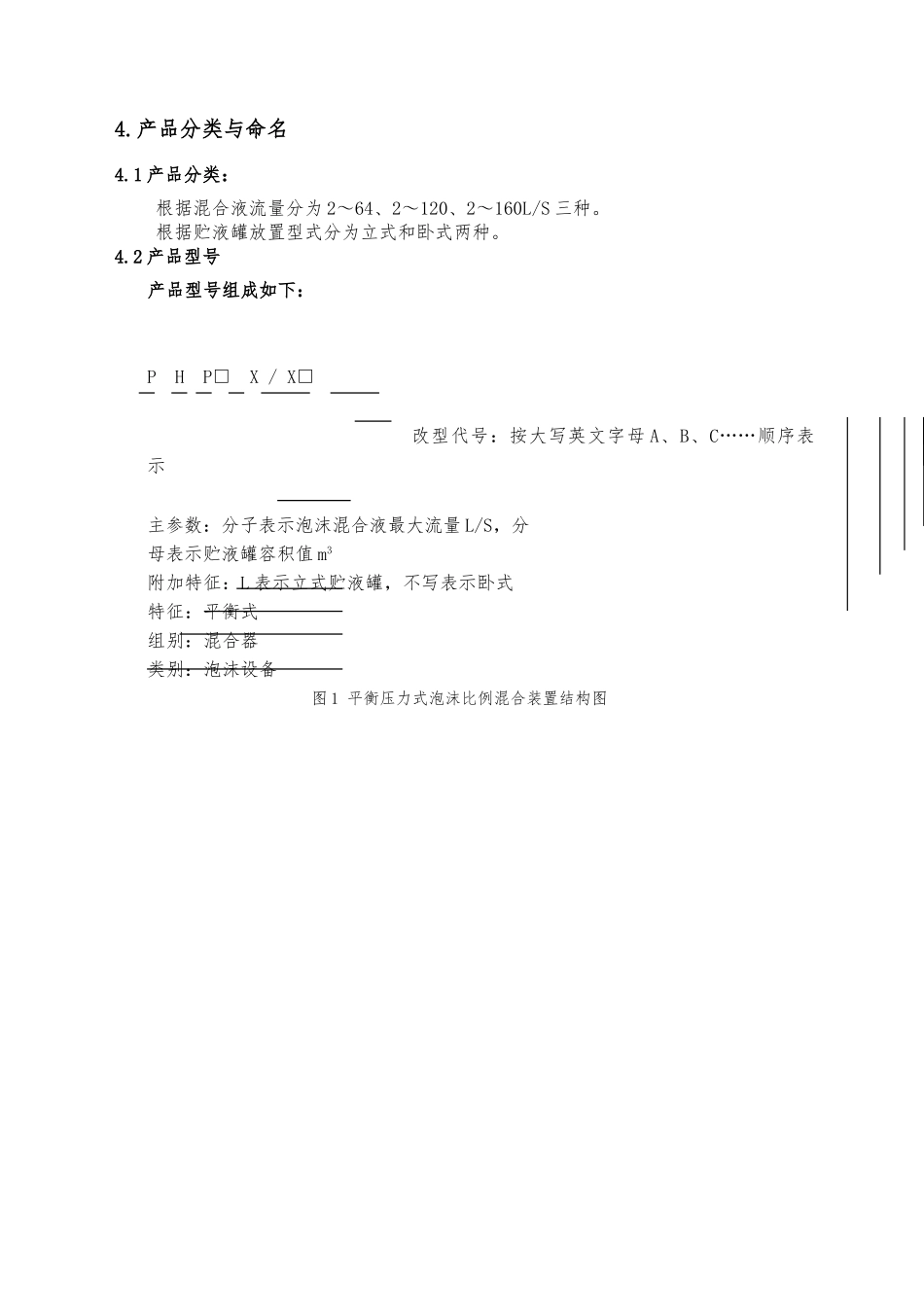

PHP 平衡式泡沫比例混合装置使用说明书万安达民信消防系统SHANGHAI MANSION WANANDA FIRE SYSTEM CO., LTD.目录 Directory1. 概述 22. 产品用途 23. 特点 24. 产品分类与命名 25. 结构 46. 工作原理 47. 技术性能参数与外形尺寸 48. 安装要求49. 操作使用 510. 维修保养 611. 须知 61. 概述 随着我国国民经济的飞速进展，石油、化工、机场、码头、船舶、石油平台、电站、隧道工程等新建、扩建、改建项目越来越多，规模也越来越大，对消防设备提出更高更新的要求。在消防工程使用检测的需要，为了消除泡沫液隔膜贮罐的囊袋渗漏甚至老化破裂的隐患，在《低倍泡沫灭火系统设计规》的修订条文中规定：压力比例混合装置隔膜罐容积应不大于 10m3；无囊式单罐容积不大于 5 m3，并且无分割时，宜设置一台小容量的混合装置。因此，国传统的泡沫比例混合装置已不能满足大围泡沫消防工程的需要，而引进国外产品，价格昂贵。我公司开发研制的 PHP 系列平衡式泡沫比例混合装置正好能适用于此类工程，并可实现远距离操作。2.产品的用途它是用来向泡沫灭火系统按比例提供泡沫混合液的新型消防装置。适用于：飞机库、码头、炼油厂、油库、装卸料区、石化企业、电站、海上钻井平台等大中型泡沫消防工程。3.特点：●采纳常压、无囊、不锈钢泡沫液贮罐，避开了胶囊破裂的危险和价贵的压力容器。●采纳大围、高效能泡沫液泵注入型比例混合器，混合液压力和流量的适应围广。● 压差平衡阀动态调节混合器的进泡沫液量，保证了混合比的精确恒定。● 管件和阀门主件采纳不锈钢和铜合金等耐腐蚀材料。● 适用于蛋白、氟蛋白、水成膜、抗溶性、3%、6%等所有泡沫灭火剂● 装置用水力驱动，可用于防爆场所4.产品分类与命名4.1 产品分类：根据混合液流量分为 2～64、2～120、2～160L/S 三种。根据贮液罐放置型式分为立式和卧式两种。4.2 产品型号产品型号组成如下：P H P□ X / X□改型代号：按大写英文字母 A、B、C……顺序表示主参数：分子表示泡沫混合液最大流量 L/S，分母表示贮液罐容积值 m3附加特征：L 表示立式贮液罐，不写表示卧式特征：平衡式组别：混合器类别：泡沫设备图 1 平衡压力式泡沫比例混合装置结构图1 双针压力表 2 蝶阀(常开) 3 压差平衡阀(常开) 4 旁通阀(常闭) 5 清洗进水阀(常闭)6 清洗接口 7 液位计 8 排液阀(常闭) 9 比例混合器 10 闸阀 11 稳压阀 12 止回阀13 出液阀(...
