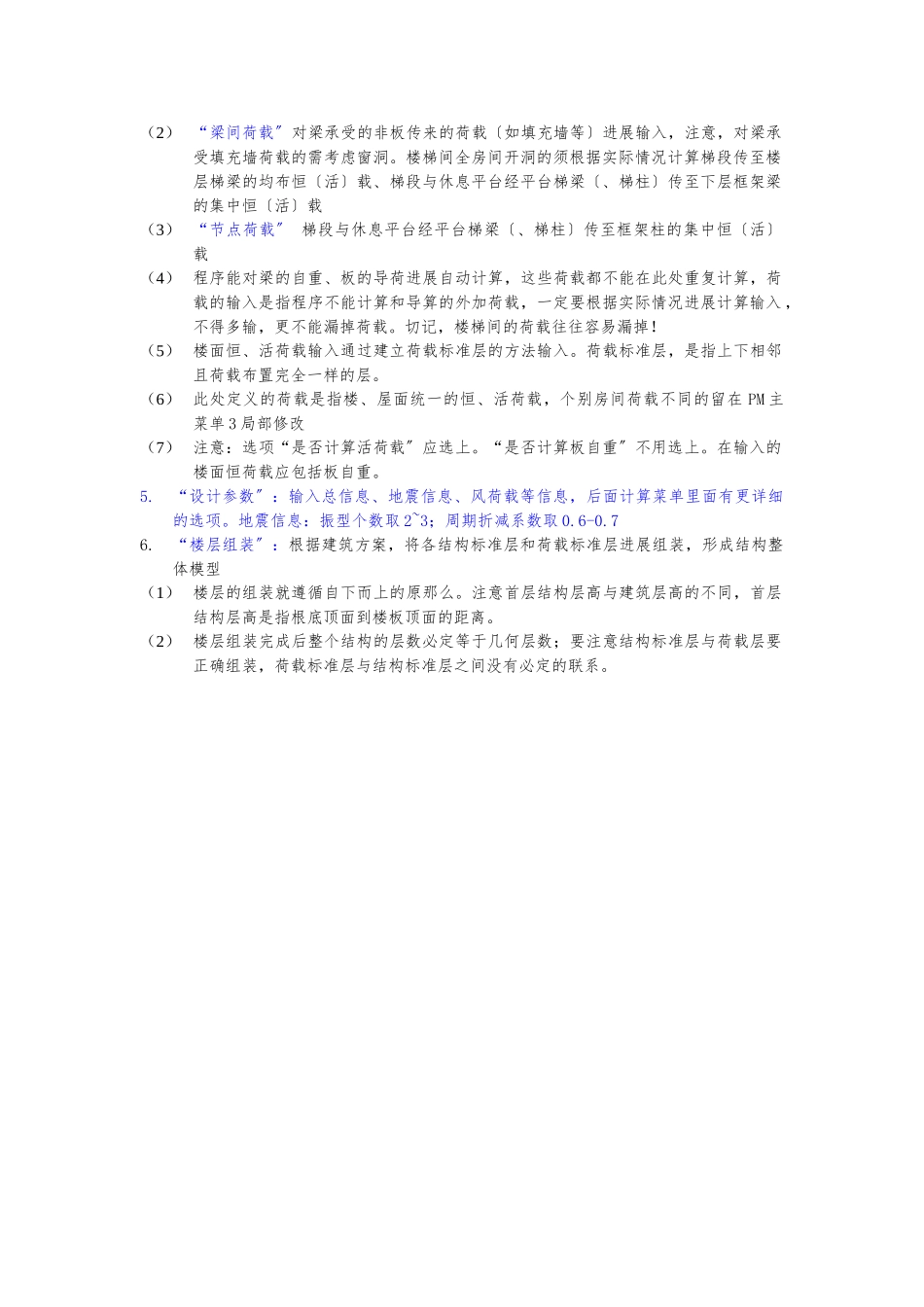

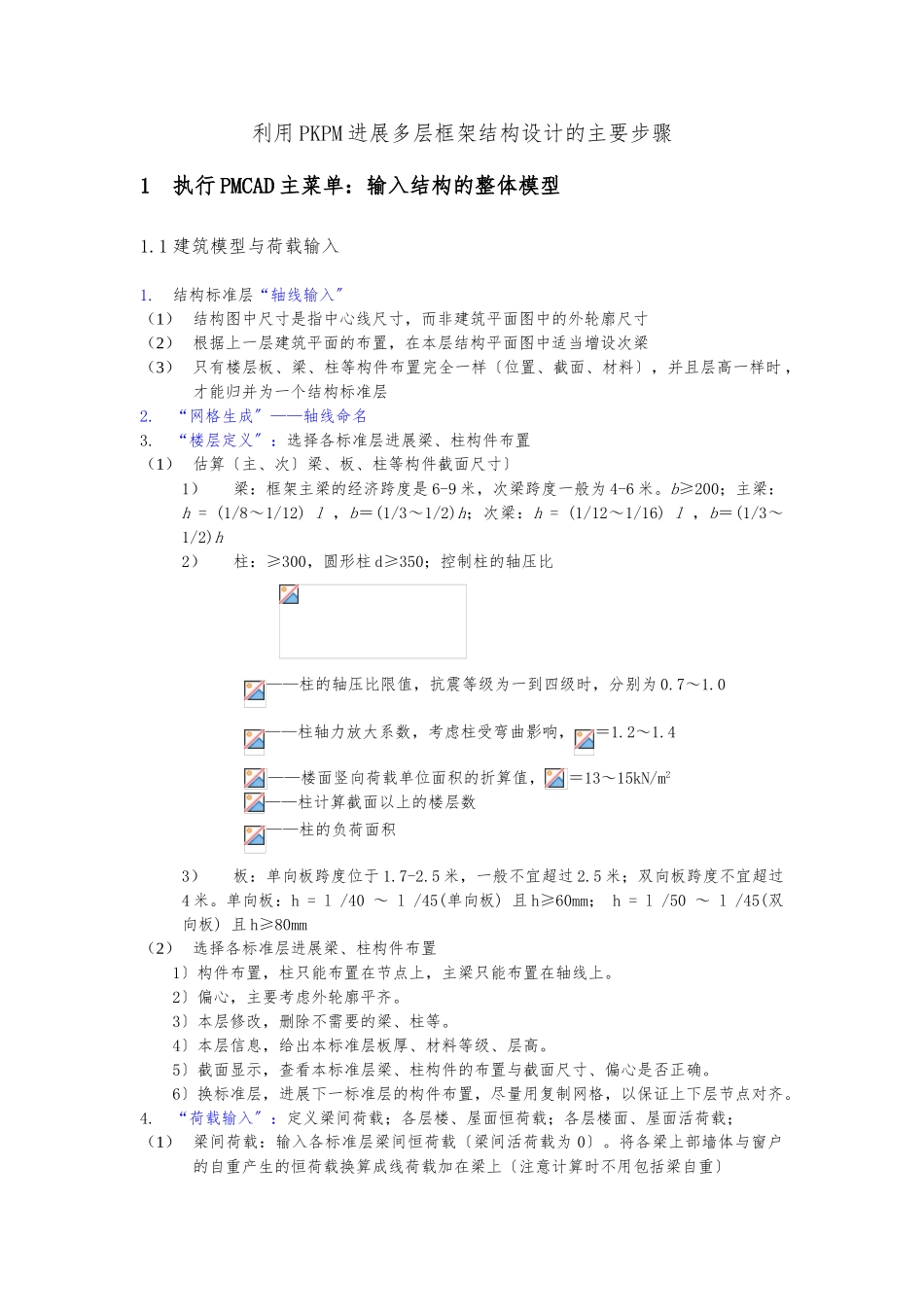

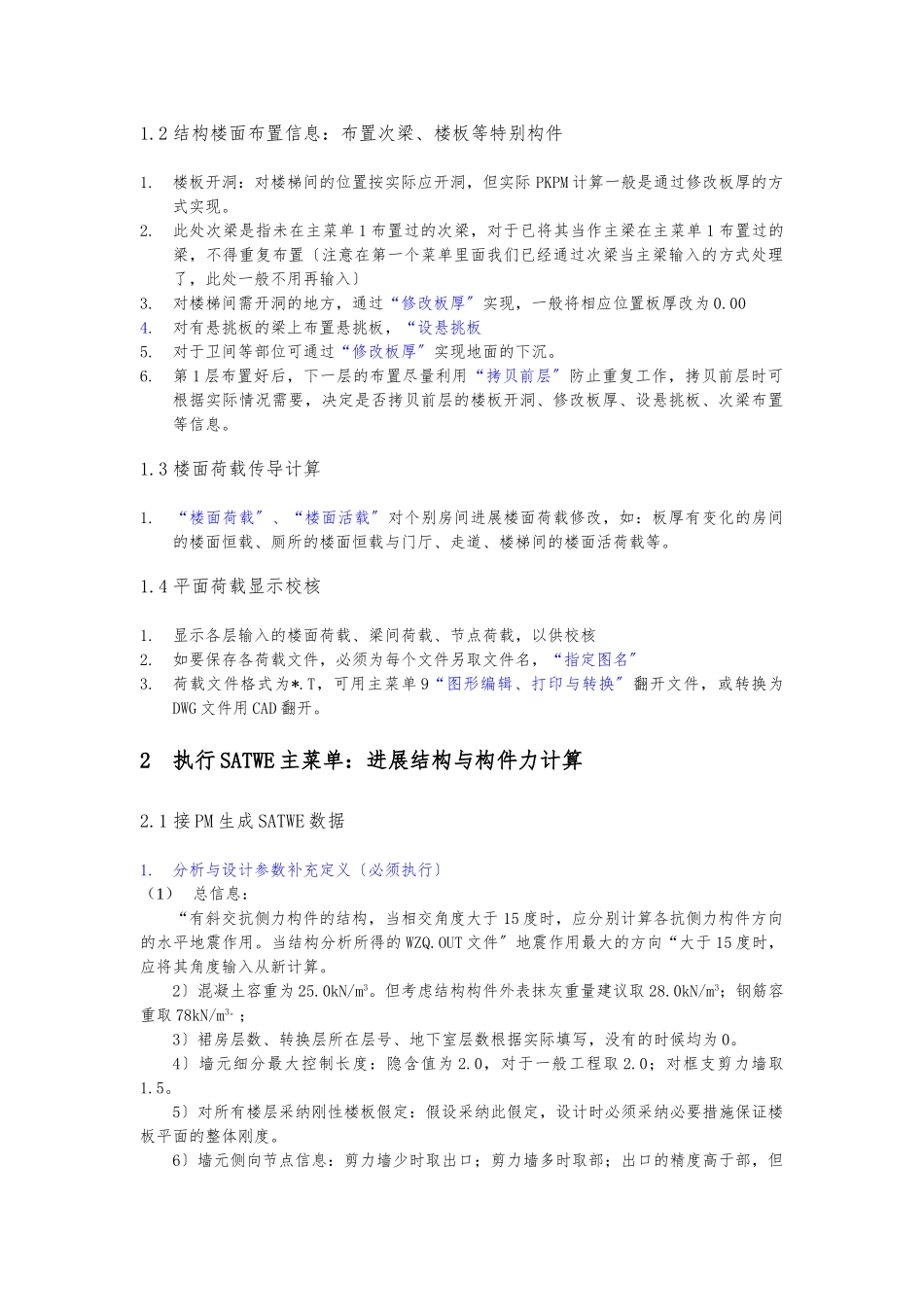

利用 PKPM 进展多层框架结构设计的主要步骤1执行 PMCAD 主菜单：输入结构的整体模型1.1 建筑模型与荷载输入1.结构标准层“轴线输入〞（1） 结构图中尺寸是指中心线尺寸，而非建筑平面图中的外轮廓尺寸（2） 根据上一层建筑平面的布置，在本层结构平面图中适当增设次梁（3） 只有楼层板、梁、柱等构件布置完全一样〔位置、截面、材料〕，并且层高一样时 ，才能归并为一个结构标准层2.“网格生成〞——轴线命名3.“楼层定义〞：选择各标准层进展梁、柱构件布置（1） 估算〔主、次〕梁、板、柱等构件截面尺寸〕1）梁：框架主梁的经济跨度是 6-9 米，次梁跨度一般为 4-6 米。b≥200；主梁：h = (1/8～1/12) l ，b＝(1/3～1/2)h；次梁：h = (1/12～1/16) l ，b＝(1/3～1/2)h2）柱：≥300，圆形柱 d≥350；控制柱的轴压比——柱的轴压比限值，抗震等级为一到四级时，分别为 0.7～1.0——柱轴力放大系数，考虑柱受弯曲影响，＝1.2～1.4——楼面竖向荷载单位面积的折算值，＝13～15kN/m2——柱计算截面以上的楼层数——柱的负荷面积3）板：单向板跨度位于 1.7-2.5 米，一般不宜超过 2.5 米；双向板跨度不宜超过4 米。单向板：h = l /40 ～ l /45(单向板) 且 h≥60mm； h = l /50 ～ l /45(双向板) 且 h≥80mm（2） 选择各标准层进展梁、柱构件布置1〕构件布置，柱只能布置在节点上，主梁只能布置在轴线上。2〕偏心，主要考虑外轮廓平齐。3〕本层修改，删除不需要的梁、柱等。4〕本层信息，给出本标准层板厚、材料等级、层高。5〕截面显示，查看本标准层梁、柱构件的布置与截面尺寸、偏心是否正确。6〕换标准层，进展下一标准层的构件布置，尽量用复制网格，以保证上下层节点对齐。4.“荷载输入〞：定义梁间荷载；各层楼、屋面恒荷载；各层楼面、屋面活荷载；（1） 梁间荷载：输入各标准层梁间恒荷载〔梁间活荷载为 0〕。将各梁上部墙体与窗户的自重产生的恒荷载换算成线荷载加在梁上〔注意计算时不用包括梁自重〕（2） “梁间荷载〞对梁承受的非板传来的荷载〔如填充墙等〕进展输入，注意，对梁承受填充墙荷载的需考虑窗洞。楼梯间全房间开洞的须根据实际情况计算梯段传至楼层梯梁的均布恒〔活〕载、梯段与休息平台经平台梯梁〔、梯柱〕传至下层框架梁的集中恒〔活〕载（3） “节点荷载〞 梯段与休息平台经平台梯梁〔、梯柱〕传至框架柱的集中恒〔活〕载（4） 程序能对梁的自重、板的导荷进展自动计...
