PLC对机床电气调控改造

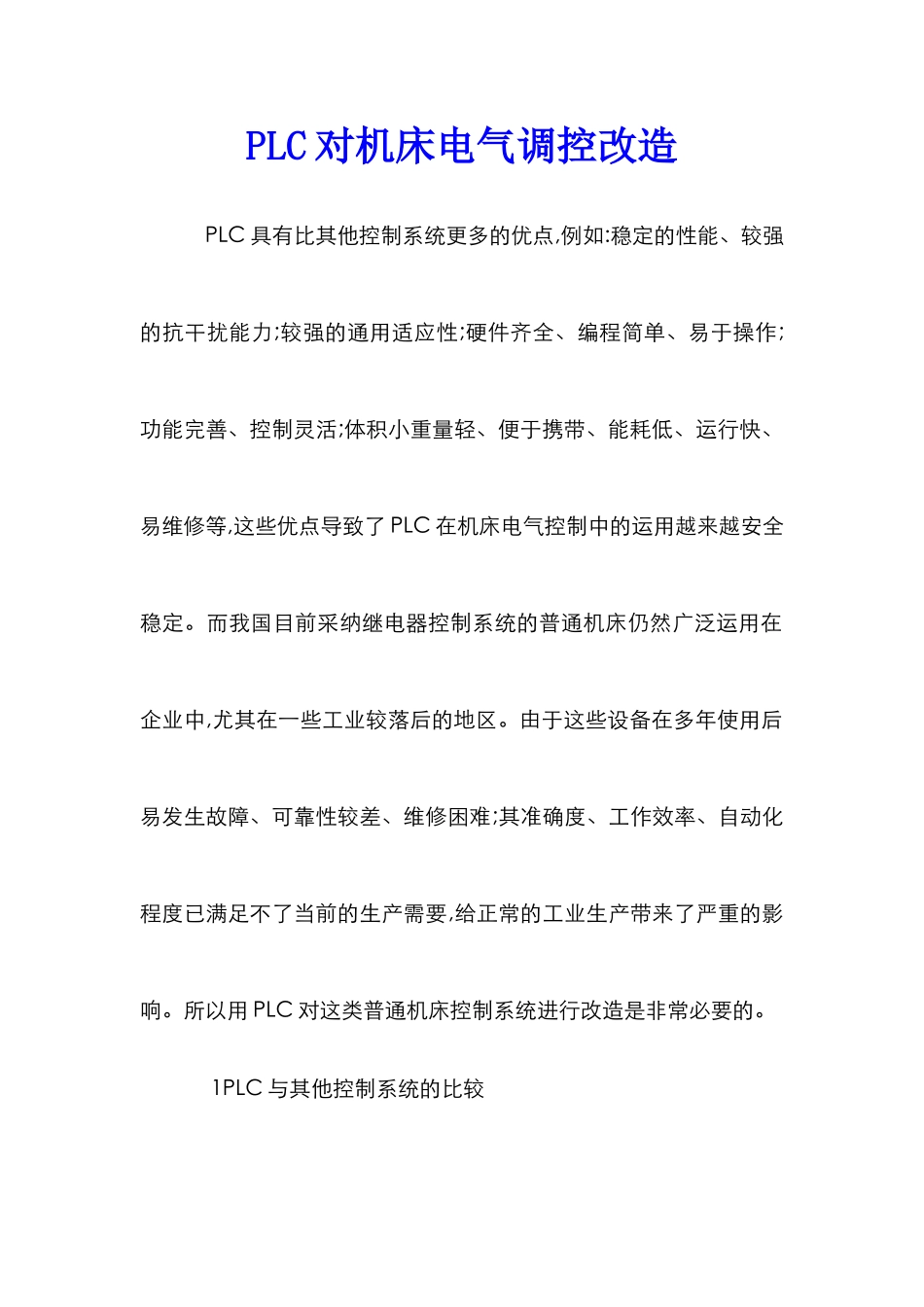

PLC对机床电气调控改造_第1页
1/8

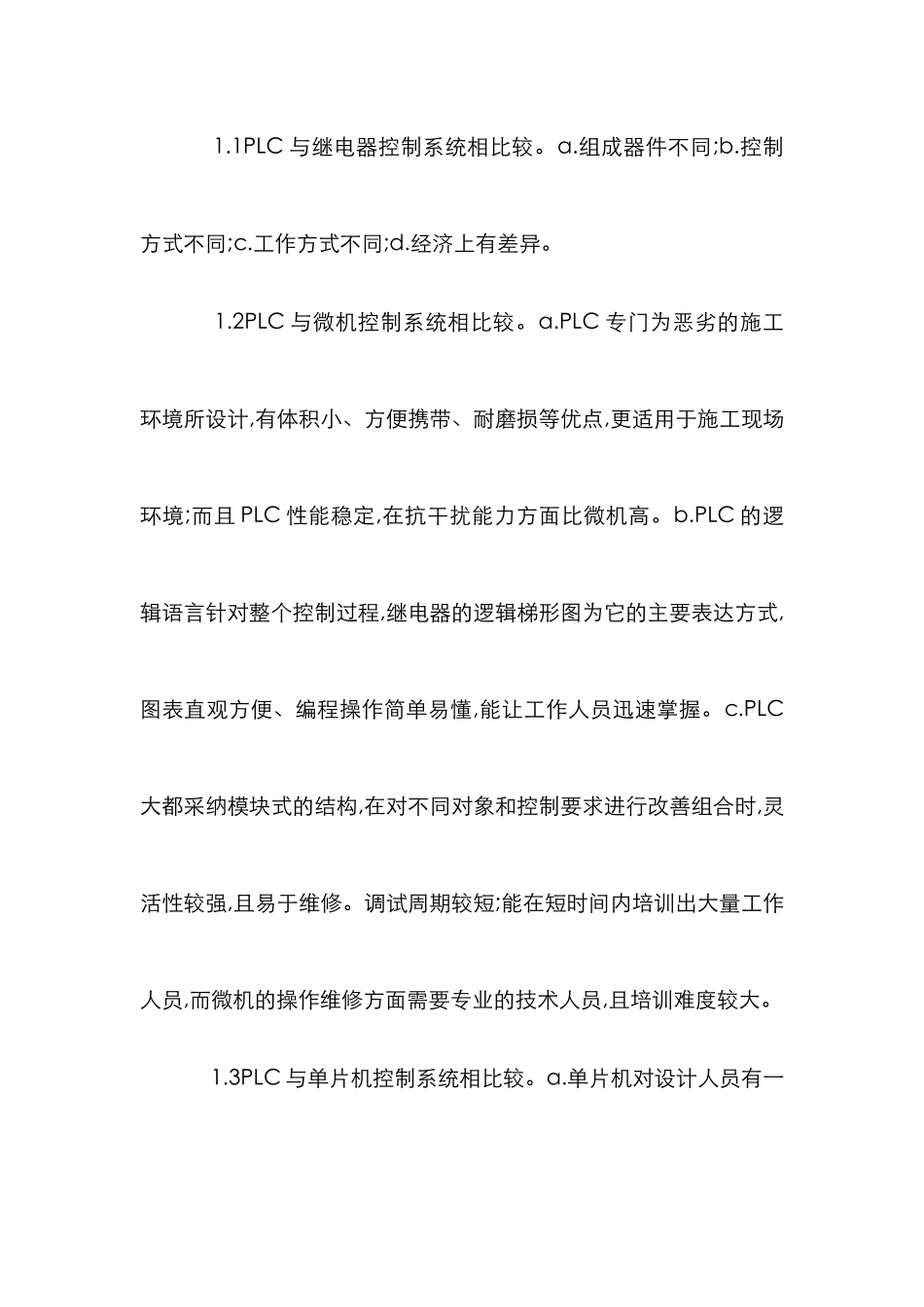

PLC对机床电气调控改造_第2页
2/8

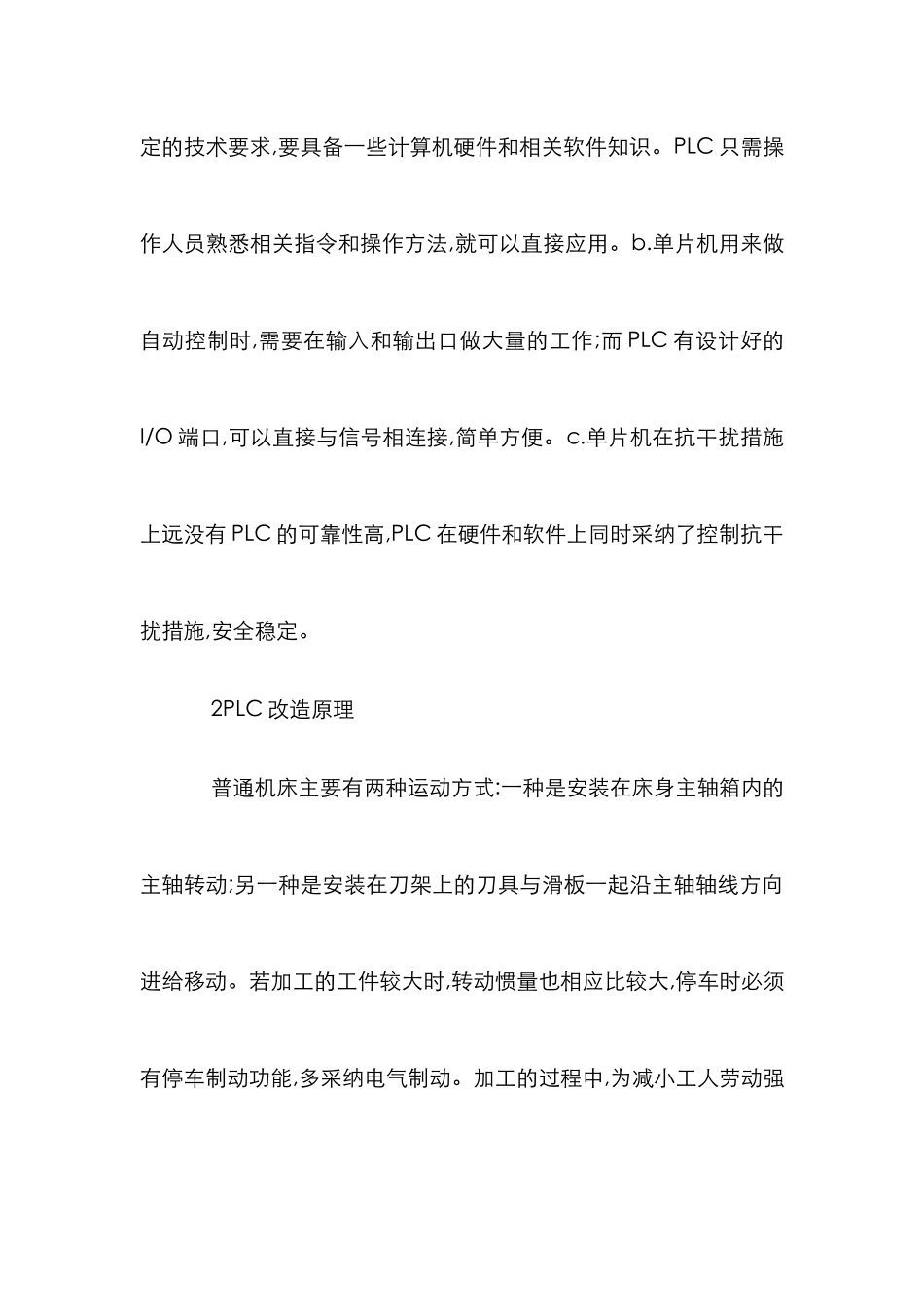

PLC对机床电气调控改造_第3页
3/8
PLC 对机床电气调控改造 PLC 具有比其他控制系统更多的优点,例如:稳定的性能、较强的抗干扰能力;较强的通用适应性;硬件齐全、编程简单、易于操作;功能完善、控制灵活;体积小重量轻、便于携带、能耗低、运行快、易维修等,这些优点导致了 PLC 在机床电气控制中的运用越来越安全稳定。而我国目前采纳继电器控制系统的普通机床仍然广泛运用在企业中,尤其在一些工业较落后的地区。由于这些设备在多年使用后易发生故障、可靠性较差、维修困难;其准确度、工作效率、自动化程度已满足不了当前的生产需要,给正常的工业生产带来了严重的影响。所以用 PLC 对这类普通机床控制系统进行改造是非常必要的。 1PLC 与其他控制系统的比较 1.1PLC 与继电器控制系统相比较。a.组成器件不同;b.控制方式不同;c.工作方式不同;d.经济上有差异。 1.2PLC 与微机控制系统相比较。a.PLC 专门为恶劣的施工环境所设计,有体积小、方便携带、耐磨损等优点,更适用于施工现场环境;而且 PLC 性能稳定,在抗干扰能力方面比微机高。b.PLC 的逻辑语言针对整个控制过程,继电器的逻辑梯形图为它的主要表达方式,图表直观方便、编程操作简单易懂,能让工作人员迅速掌握。c.PLC大都采纳模块式的结构,在对不同对象和控制要求进行改善组合时,灵活性较强,且易于维修。调试周期较短;能在短时间内培训出大量工作人员,而微机的操作维修方面需要专业的技术人员,且培训难度较大。 1.3PLC 与单片机控制系统相比较。a.单片机对设计人员有一定的技术要求,要具备一些计算机硬件和相关软件知识。PLC 只需操作人员熟悉相关指令和操作方法,就可以直接应用。b.单片机用来做自动控制时,需要在输入和输出口做大量的工作;而 PLC 有设计好的I/O 端口,可以直接与信号相连接,简单方便。c.单片机在抗干扰措施上远没有 PLC 的可靠性高,PLC 在硬件和软件上同时采纳了控制抗干扰措施,安全稳定。 2PLC 改造原理 普通机床主要有两种运动方式:一种是安装在床身主轴箱内的主轴转动;另一种是安装在刀架上的刀具与滑板一起沿主轴轴线方向进给移动。若加工的工件较大时,转动惯量也相应比较大,停车时必须有停车制动功能,多采纳电气制动。加工的过程中,为减小工人劳动强度和节约工作时间,在提供切削液的前提下要求溜板箱(带动刀架移动)能够高速的移动。划分控制电路时,一般分为主电动机和电动机的控制电路。而主电动机控制电路较复杂,因而可以进一步划分为局部电路:如正反转起动、点动控制电路、停车制...
